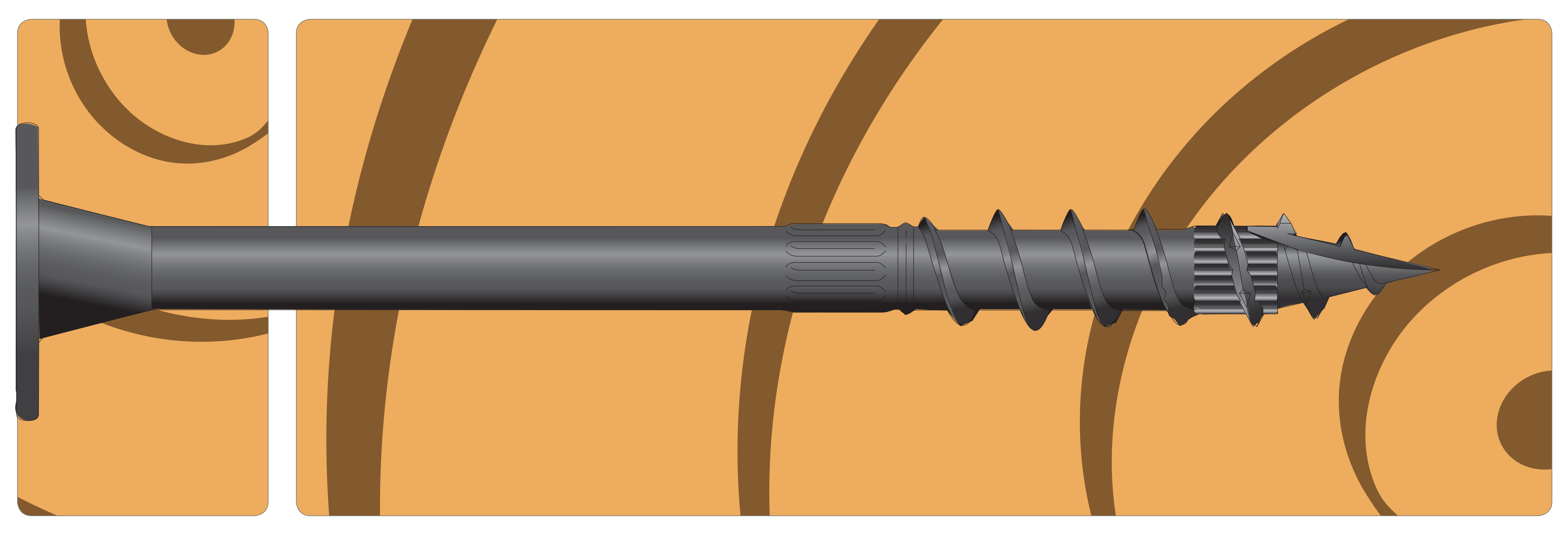

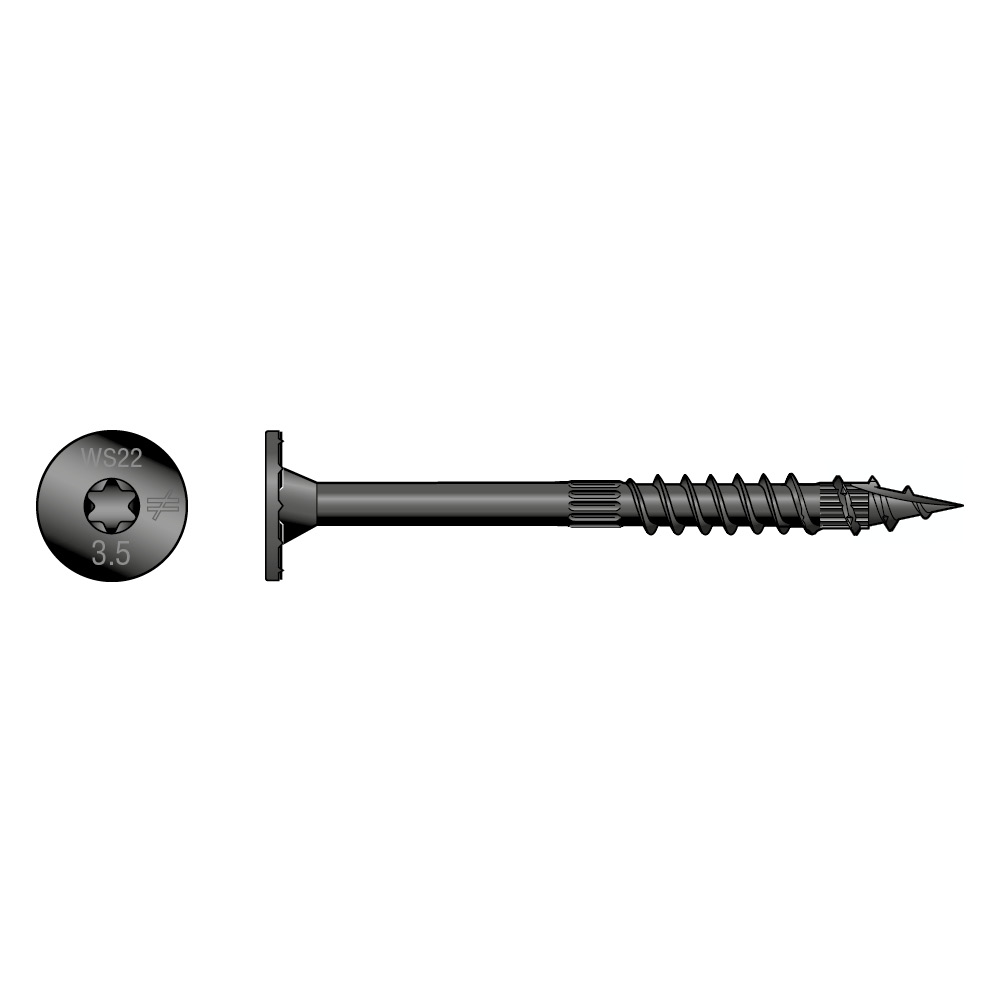

SDW

Puuruuvi monikerrosrakenteisiin

SDW-puuruuveille ei tarvita esiporausta, joten ne soveltuvat erityisesti monikerrosrakenteiden nopeaan asentamiseen, kun kiinnitys tapahtuu vain yhdeltä puolelta.
Ruuvien leikkauslujuus on suuri, joten ruuvit voidaan asentaa pidemmin välein, ja ruuvi on litteän kantaprofiilin ansiosta helppo käsitellä ja asentaa.

SDW-ruuveista on saatavana paljon eri kokoja (pituudet 67 - 172 mm) - pyydä tarkempia tietoja myyntipalvelusta: +45 8781 7400.

Tekniset tiedot

CE-merkitty

Käyttöluokka 2

Indoor

Black finish

EPD

Fastener Designer

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Hiiliteräs
Pintakäsittely:
Musta E-coat™

Hyödyt

Täysin litteä kanta, minkä ansiosta seuraavat elementit voi asentaa tiiviisti
CE-hyväksytty

Sovellus

Liitos

Kuumasinkityt
Lujuusluokka 5.8

Käyttökohteet

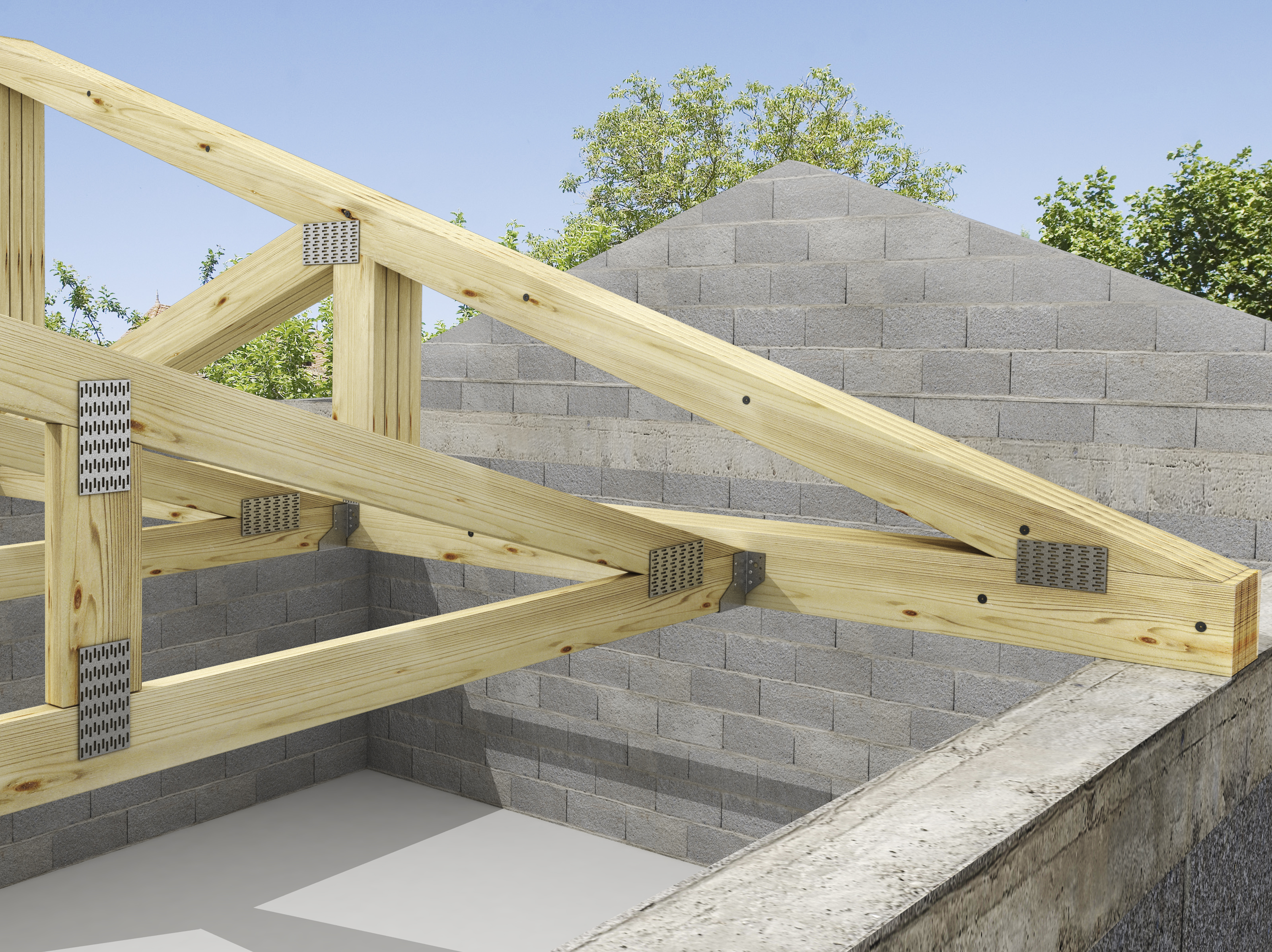

Monikerrosrakenteiden kokoamisen
Soveltuu erityisesti palkeille

Tekniset tiedot

Mitat

Mitat

Tuotenro	DB nr.	Mitat [mm]					Driver Bit	Box Quantity	NOBB nr.	Paino [kg]
Tuotenro	DB nr.	L	l_g	d₁	d	d_h	Driver Bit	Box Quantity	NOBB nr.	Paino [kg]
SDW22258-R50E	2054434	66	36	5.6	8	19	T-40	50	-	0.018
SDW22300-R50E	2054441	76	37		8	19	T-40	50	-	0.02
SDW22338-R50E	1865763	86	40		8	19	T-40	50	-	0.021
SDW22438-R50E	2054444	111	37		8	19	T-40	50	-	0.025
SDW22458-R50E	2054457	117	37		8	19	T-40	50	-	0.028
SDW22500-R50E	2054467	127	40		8	19	T-40	50	-	0.03
SDW22600-R50E	2054551	152	37		8	19	T-40	50	-	0.034
SDW22638-R50E	2054554	162	37		8	19	T-40	50	-	0.037
SDW22634-R50E	2054555	172	40		8	19	T-40	50	-	0.038

Tuotteen ominaisuudet

Tuotenro	Taivutuslujuus - M_y,k [M_y.k] [Nm]	Tyypillinen vetoparametri - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Tyypillinen läpivetoparametri - f_head,k [f_head.k] [N/mm²]	Tyypillinen vetolujuus - f_tens,k [f_tens.k] [kN]	Tyypillinen vääntölujuus - f_tor,k [f_tor.k] [Nm]	Vääntösuhde
SDW22258-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22300-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22338-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22438-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22458-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22500-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22600-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22638-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22634-R50E	17.4	13.2	21.4	21.4	24.2	4.5

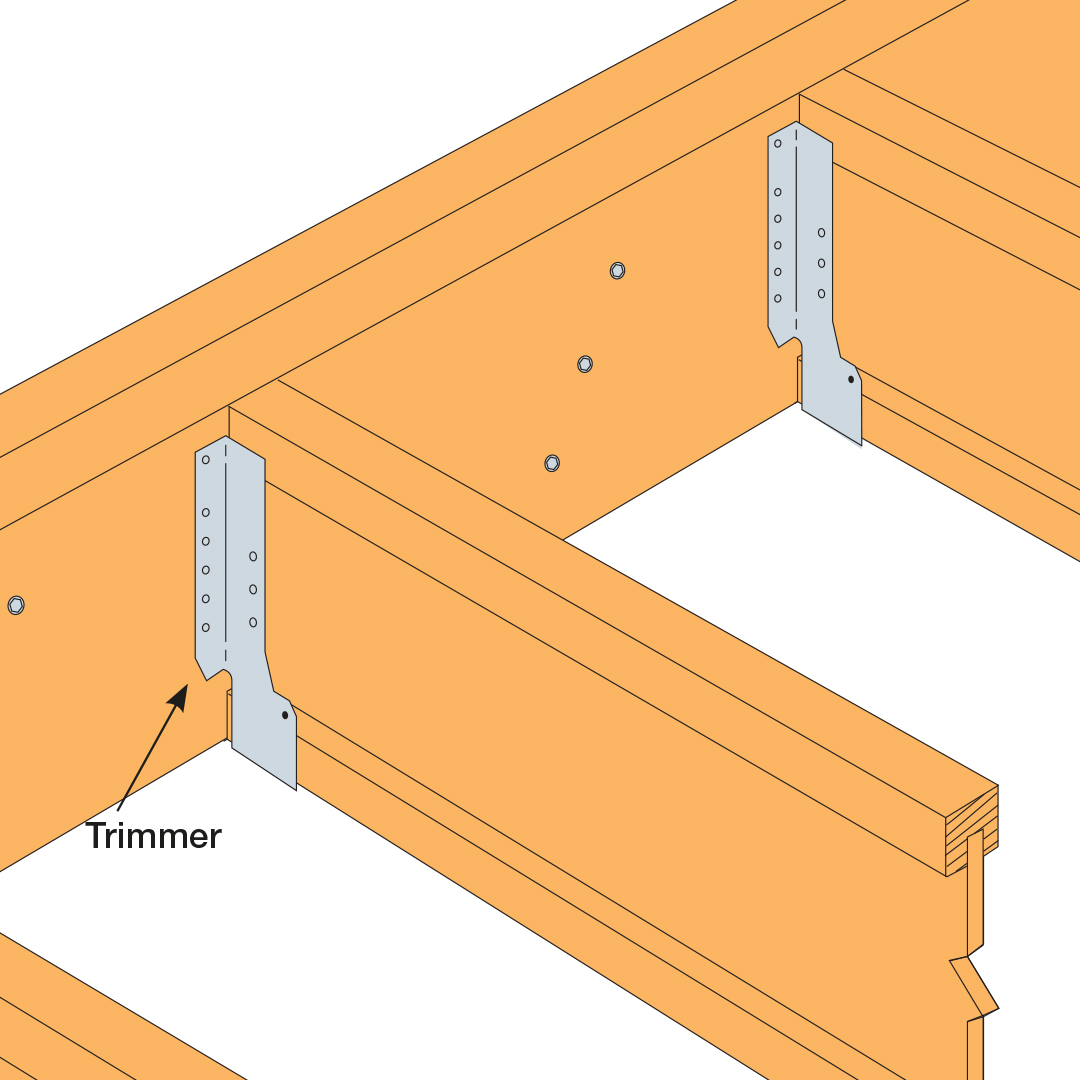

Multiply Trimmerin (UDL) liitäntätietoja – 2-kerroksinen

Tuotenro	Ruuvin SWL [N]	Turvalliset työkuormat Max UDL⁽¹⁾ [KN/m]			Screw Characteristic Load	Ominaiskuormitukset Suurin UDL ⁽¹⁾ [kN/m]
Tuotenro	SCL⁽²⁾ Pitkäaikainen	1 rivi @ 600 ctrs	2 riviä @ 600 ctrs	3 riviä @ 600 ctrs	SCL⁽²⁾ Long Term	1 rivi @ 600 ctrs	2 riviä @ 600 ctrs	3 riviä @ 600 ctrs
SDW22300-R50E	980	3.3	6.5	9.8	2900	9.7	19.3	29
SDW22338-R50E	1110	3.7	7.4	11.1	3110	10.4	20.7	31.1
SDW22500-R50E	1220	4.1	8.1	12.2	3810	12.7	25.4	38.1
SDW22634-R50E	1220	4.1	8.1	12.2	3810	12.7	25.4	38.1

1. Uniformly Distributed Load

2. Structural Composite Lumber

3. The load is uniformly distributed from hangers at regilar centres up to 600mm maximum

4. To calculate the maximum allowable end reaction for each hanger - multiply the UDL by the spacing e.g. 3.51x 0.6 = 2.1kN per hanger

5. To calculate the maximum span of trimmed joists use: 2 x UDL (from above table) / Floor Load (kN/m²) e.g. 2 x 3.51 / 3.12kN

Multiply Trimmerin (UDL) liitäntätietoja – 3-kerroksinen

Tuotenro	Screw SWL [N]	Turvalliset työkuormat Suurin UDL⁽¹⁾ [kN/m]			Ruuvin ominaiskuormitus [N]	Characteristic Loads Maximum UDL ⁽¹⁾
Tuotenro	SCL⁽²⁾ Long Term	1 Row @ 600ctrs	2 Row @ 600ctrs	3 Row @ 600ctrs	SCL⁽²⁾ Long Term [N]	1 Row @ 600ctrs	2 Row @ 600ctrs	3 Row @ 600ctrs
SDW22438-R50E	1090	2.7	5.5	8.2	2950	7.4	14.8	22.1
SDW22500-R50E	1120	2.8	5.6	8.4	3070	7.7	15.4	23

1. Uniformly Distributed Load

2. Structural Composite Lumber

3. The load is uniformly distributed from hangers at regilar centres up to 600mm maximum

4. To calculate the maximum allowable end reaction for each hanger - multiply the UDL by the spacing e.g. 3.51x 0.6 = 2.1kN per hanger

5. To calculate the maximum span of trimmed joists use: 2 x UDL (from above table) / Floor Load (kN/m2) e.g. 2 x 3.51 / 3.12kN

Multiply Trimmerin (UDL) liitäntätietoja – 4-kerroksinen

Tuotenro	Screw SWL	Safe Working Loads Maximum UDL⁽¹⁾ [kN/m]			Screw Characteristic Load [N]	Characteristic Loads Maximum UDL ⁽¹⁾
Tuotenro	SCL⁽²⁾ Long Term	1 Row @ 600ctrs	2 Row @ 600ctrs	3 Row @ 600ctrs	SCL⁽²⁾ Long Term	1 Row @ 600ctrs	2 Row @ 600ctrs	3 Row @ 600ctrs
SDW22600-R50E	1130	2.5	5	7.5	3115	6.9	13.8	20.8
SDW22634-R50E	1120	2.5	5	7.5	3070	6.8	13.6	20.5

1. Uniformly Distributed Load

2. Structural Composite Lumber

3. The load is uniformly distributed from hangers at regilar centres up to 600mm maximum

4. To calculate the maximum allowable end reaction for each hanger - multiply the UDL by the spacing e.g. 3.51x 0.6 = 2.1kN per hanger

5. To calculate the maximum span of trimmed joists use: 2 x UDL (from above table) / Floor Load (kN/m2) e.g. 2 x 3.51 / 3.12kN

Kuorman siirto – 2-kerros

Tuotenro	Suurin turvallinen työkuorma [kN]		Suurin ominaiskuormitus [kN]
Tuotenro	4 No. Screws	6 No. Screws	4 No. Screws	6 No. Screws
SDW22300-R50E	7.8	11.8	23.2	34.8
SDW22338-R50E	8.9	13.3	24.9	37.3
SDW22500-R50E	9.8	14.6	30.5	45.7
SDW22634-R50E	9.8	14.6	30.5	45.7

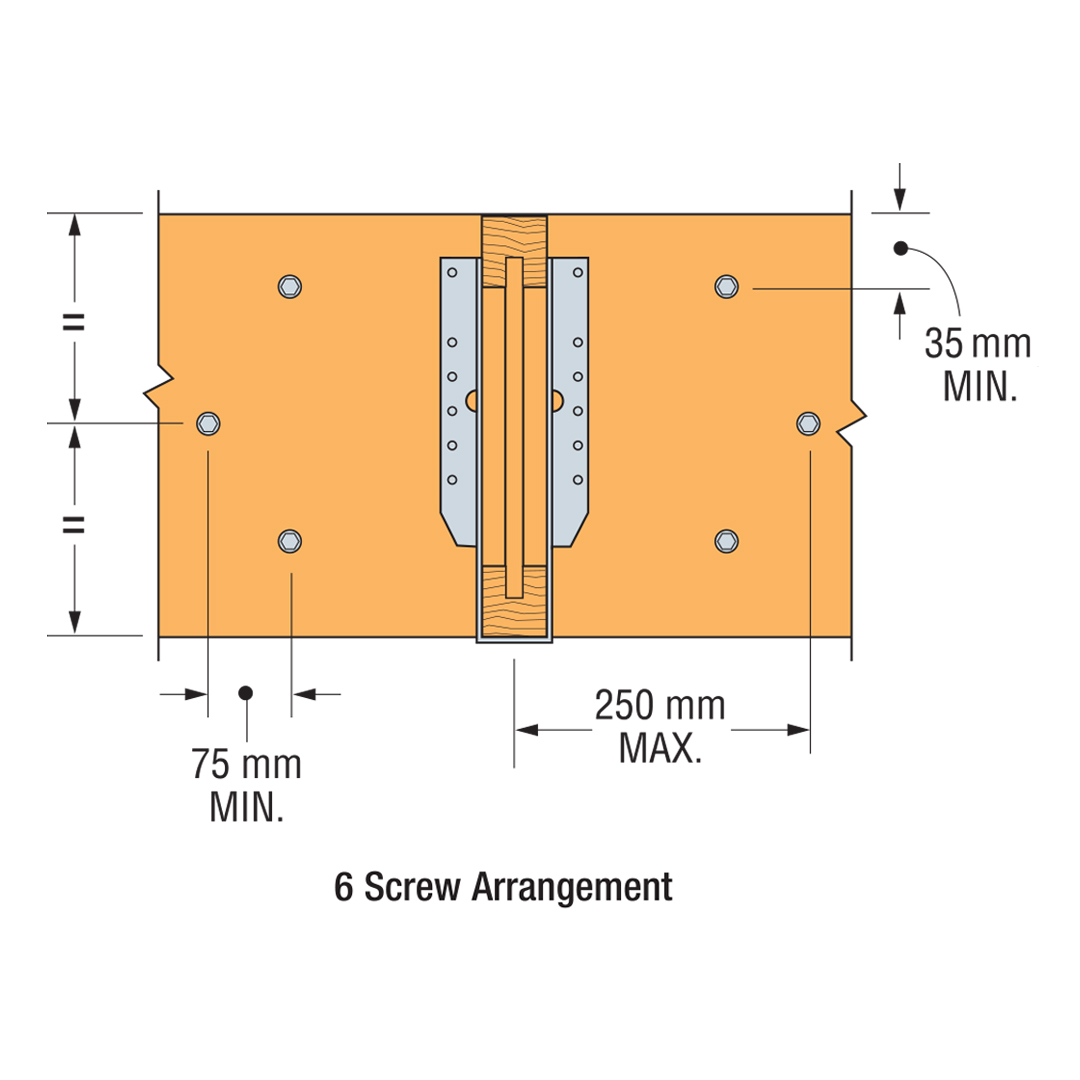

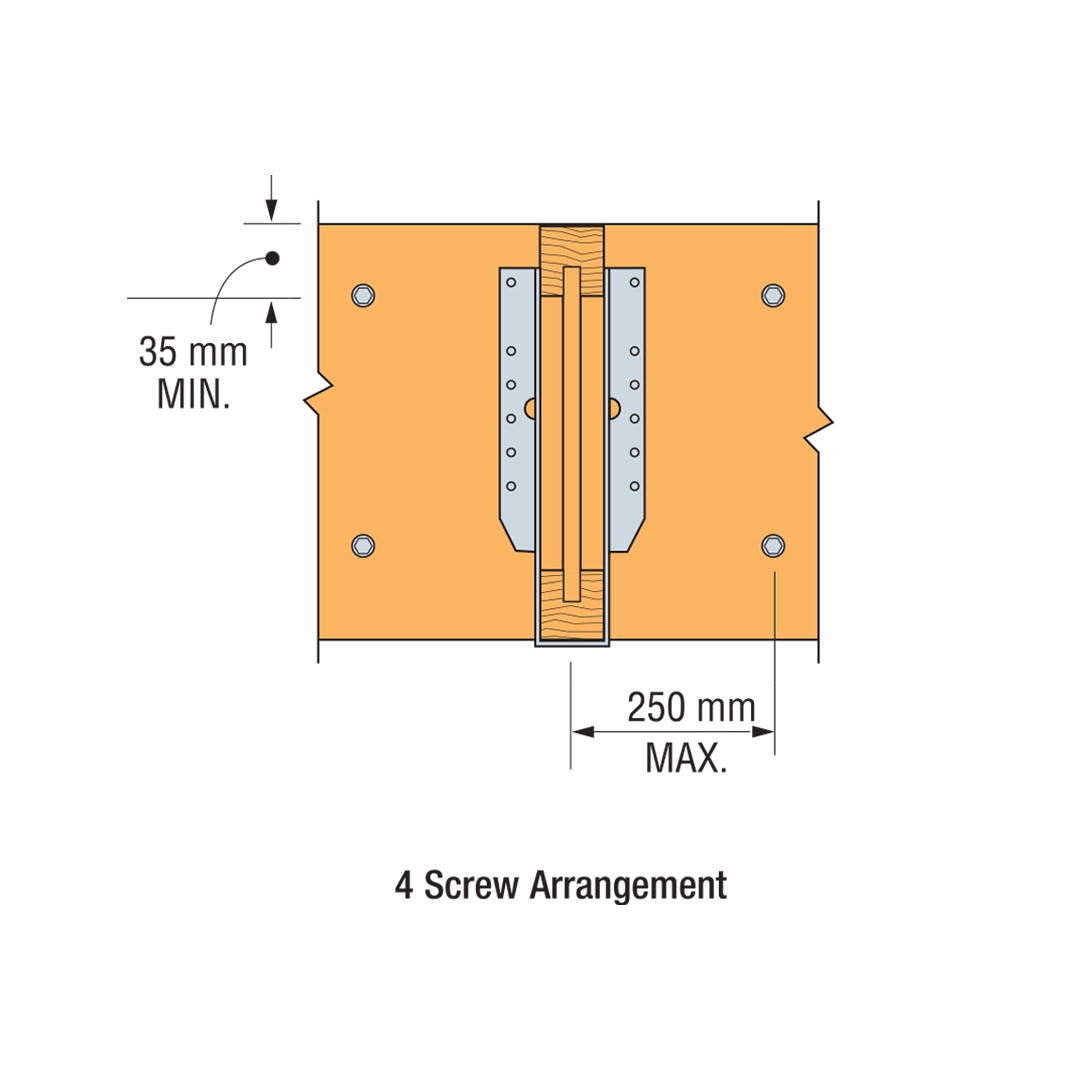

For 4 & 6 screw arrangement images, see installation tab below

Kuorman siirto – 3-kerros

Tuotenro	Maximum Safe Working Load [kN]		Suurin ominaiskapasiteetti [kN]
Tuotenro	4 No. Screws	6 No. Screws	4 No. Screws	6 No. Screws
SDW22438-R50E	6.5	9.8	17.7	26.6
SDW22500-R50E	6.7	10.1	18.4	27.6

For 4 & 6 screw arrangement images, see installation tab below

Kuorman siirto – 4-kerros

Tuotenro	Maximum Safe Working Load [kN]		Maximum Characteristic Load [kN]
Tuotenro	4 No. Screws	6 No. Screws	4 No. Screws	6 No. Screws
SDW22600-R50E	6	9	16.6	24.92
SDW22634-R50E	6	9	16.4	24.56

For 4 & 6 screw arrangement images, see installation tab below

Asennus

Kiinnittäminen

SDW-ruuvit on suositeltavaa asentaa pienellä kierrosnopeudella ja T40-ruuvauskärkeä käyttäen (ruuvauskärki mukana jokaisessa laatikossa)
Esiporausta ei tarvita. SDW-ruuvit voidaan asentaa teräspalkkien läpi palkkitoimittajan ohjeiden mukaisesti
Ruuvaa ruuvi oikeiden lujuusarvojen varmistamiseksi siten, että kanta uppoaa puuhun hieman
Ruuvien välinen etäisyys enintään 75 mm

Väliseinien kokoaminen

Rankojen liittäminen

rungon lujitus

Abacus

Puu-puu-ominaisuudet

Tuotenro	Tuotteen ominaiskapasiteetit - Puu puuhun C24
	Aksiaalinen lujuus		Leikkausvastus syyn suuntaisesti riippuen t₁ [Rv.0.k] [kN]							Leikkauslujuus syyn suuntaa vastaan riippuen t₁ [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
SDW22258-R50E	35	3.13	3.08	2.95	-	-	-	-	-	2.38	2.42	-	-	-	-	-
SDW22300-R50E	40	3.41	3.32	3.36	3.14	-	-	-	-	2.64	2.64	2.59	-	-	-	-
SDW22338-R50E	46	3.79	3.41	3.62	3.62	-	-	-	-	2.79	2.94	2.97	-	-	-	-
SDW22438-R50E	75	3.41	3.32	3.52	3.52	3.52	3.36	3.14	-	2.7	2.84	3	3.08	2.73	2.59	-
SDW22458-R50E	82	3.41	3.32	3.52	3.52	3.52	3.52	3.46	-	2.7	2.84	3	3.08	2.94	2.78	-
SDW22500-R50E	87	3.79	3.41	3.62	3.62	3.62	3.62	3.62	-	2.79	2.94	3.1	3.17	3.17	3.16	-
SDW22600-R50E	116	3.41	3.32	3.52	3.52	3.52	3.52	3.52	3.52	2.7	2.84	3	3.08	3.08	3.08	3.08
SDW22638-R50E	126	3.41	3.32	3.52	3.52	3.52	3.52	3.52	3.52	2.7	2.84	3	3.08	3.08	3.08	3.08
SDW22634-R50E	131	3.79	3.41	3.62	3.62	3.62	3.62	3.62	3.62	2.79	2.94	3.1	3.17	3.17	3.17	3.17

These capacities are valid for:

Timber element under the head with thickness ≤ t₁ disclosed in adjacent column
Screw axis between 45° and 90° from timber grain for ESCR(XXX), and 90° from timber grain for all other screws.

For tightening screws (partially threaded), t₁ dimension is the maximum thickness of the under-head timber member for which the thread is fully in the pointside timber member, for an optimum installation and tightening.

The shear capacities are given for several timber thicknesses t1 of the under-head member under the following configurations:

Load axis at 0° from both timber grains Rv.0°.k
Load axis at 90° from both timber grains Rv.90°.k

These capacities are valid for C24 timber grades or higher
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.
For partial threaded screws, capacities are only given for configurations where the thread is less than 5mm in under-head timber member, in order to achieve optimum installation and tightening.
Clause (2) in 8.3.1.2 from EN1995-1-1:2004+A2:2014 about embedment length is ignored in these calculations.

Teräksen ja puun ominaiskapasiteetit

Tuotenro	Tuotteen ominaiskapasiteetit - Teräs puuhun C24
	Axial resistance [Rax.st.k] [kN]	Leikkausvastus - Ohut levy		Leikkauslujuus - Paksu teräs
	Axial resistance [Rax.st.k] [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]
SDW22258-R50E	3.13	3.45	2.94	4.55	3.93
SDW22300-R50E	3.41	3.52	3.08	4.63	4
SDW22338-R50E	3.79	3.62	3.17	4.72	4.09
SDW22438-R50E	3.41	3.52	3.08	4.63	4
SDW22458-R50E	3.41	3.52	3.08	4.63	4
SDW22500-R50E	3.79	3.62	3.17	4.72	4.09
SDW22600-R50E	3.41	3.52	3.08	4.63	4
SDW22638-R50E	3.41	3.52	3.08	4.63	4
SDW22634-R50E	3.79	3.62	3.17	4.72	4.09

Shear capacities are given for thick (t_st = d) and thin (t_st = 0,5xd) steel plates under the following configurations:

Load axis at 0° from timber grain R_v.0°.k
Load axis at 90° from timber grain R_v.90°.k

These capacities are valid for C24 timber grades or higher.
For intermediate steel thicknesses, capacities shall be calculated by linear interpolation between the limiting thin and thick plate values.
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.

Ledger-kirjanpito stud-ominaisuuksien kapasiteeteista

Tuotenro	Tuotteen ominaiskapasiteetit - Tukipalkki C24:ssä
	Tolpan vähimmäisleveys [mm]	Vähimmäisetäisyys palkin alapintaan a_4,c [mm]	Leikkauskapasiteetti riippuen palkin paksuudesta t₁ [Rv.90-0.k] [kN]
	Tolpan vähimmäisleveys [mm]	Vähimmäisetäisyys palkin alapintaan a_4,c [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]	≥100 [mm]
SDW22258-R50E	46	23	2.99	2.67	-	-	-	-	-	-
SDW22300-R50E	46	23	3.27	3.19	2.86	-	-	-	-	-
SDW22338-R50E	46	23	3.36	3.36	3.36	-	-	-	-	-
SDW22438-R50E	46	23	3.27	3.27	3.27	3.27	3.19	2.86	-	-
SDW22458-R50E	46	23	3.27	3.27	3.27	3.27	3.27	3.27	-	-
SDW22500-R50E	46	23	3.36	3.36	3.36	3.36	3.36	3.36	3.25	-
SDW22600-R50E	46	23	3.27	3.27	3.27	3.27	3.27	3.27	3.27	3.27
SDW22638-R50E	46	23	3.27	3.27	3.27	3.27	3.27	3.27	3.27	3.27
SDW22634-R50E	46	23	3.36	3.36	3.36	3.36	3.36	3.36	3.36	3.36
