Quik Drive -järjestelmän nauharuuvit
WSC

Puuruuvi

Puuruuvi, harva kierre.



WSC-puuruuvit on kehitetty puulattian asentamiseksi puukannattajiin. Senkkaava uppokanta jyrsinrivoilla ehkäisee puun vaurioitumista. Sopii vain sisäkäyttöön.

Tekniset tiedot
CE-merkitty
CE-merkitty
Käyttöluokka 1
Käyttöluokka 1
EPD
EPD
Yellow electro-galvanized steel
Yellow electro-galvanized steel
Indoor
Indoor

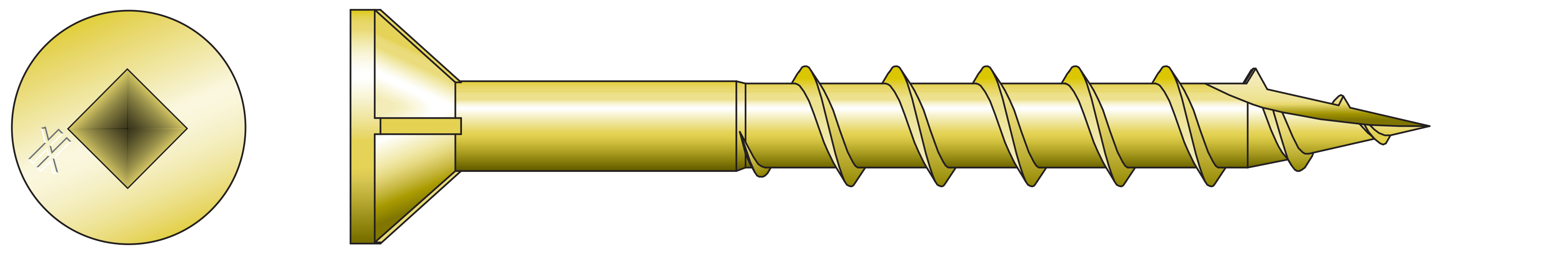

F_WSC32E_ProdIll_Ill_Prod_WSC_SCREW_GBO_EU_EU_CN

Tuotteen yksityiskohdat

Kuvat

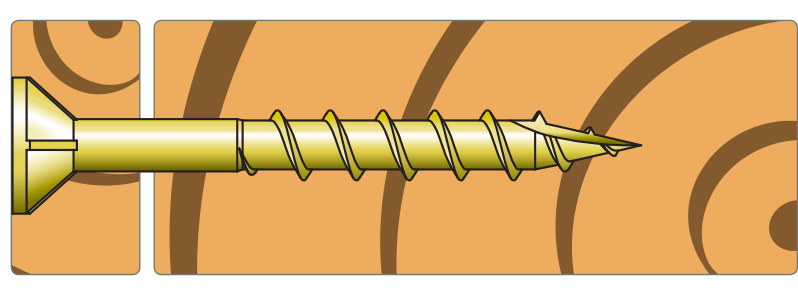

F_WSC32E_InstDtl_Ill_QD_WSC_MATERIAL_EU_EU_CN

Ominaisuudet

Materiaali

  • Keltapassivoitu

Hyödyt

  • Senkkaava kanta jyrsinurilla nopeaan senkkaukseen
  • Terävä kärki, joka porautuu helposti puuhun ilman esiporausta
  • Harva kierre puun asentamiseksi puuhun
  • CE-merkitty EN14592:n mukaan

Sovellus

Liitos

  • Massiivipuu, komposiitti, liimapuu
  • Puu

Käyttötarkoitus

  • Puu puuhun

Tekniset tiedot

Mitat

Mitat

Mitat
ViiteMitat
Mitat ja ominaisarvot[mm]QD informationMuu
Pään leveys[mm]Halkaisija[mm]Ruuvin pituus[mm]Määrä ruuveja per nauhaSuositeltu kierrosnopeus[U/Min.]Quik Drive -lisälaiteMäärä ruuveja per laatikkoPaino[kg]
WSC32E8.54.33230.02500 - 4000QDPRO51E / QD76KE2500.00.003
WSC38E8.54.33830.02500 - 4000QDPRO51E / QD76KE2000.00.003

WSC38E: ohne Unterkopfrippen und Schneidspitze!

Product Dimensions UK

Mitat

Product Dimensions UK
ViiteMitat
Mitat ja ominaisarvot[mm]QD informationMuu
Pään leveys[mm]Halkaisija[mm]Ruuvin pituus[mm]lg[mm]Määrä ruuveja per nauhaSuositeltu kierrosnopeus[U/Min.]Quik Drive -lisälaiteQuik Drive -lisälaite - DEMäärä ruuveja per laatikkoPaino[kg]
WSC32E8.54.3322230.02500 - 4000QDPRO51E / QD76KEQDPRO51E / QDPRO64E / QD76KE / QDPRORFE2500.00.003
WSC38E8.54.3382530.02500 - 4000QDPRO51E / QD76KEQDPRO51E / QDPRO64E / QD76KE / QDPRORFE2000.00.003

Performance Values

ViiteMitatScrew Loads
AsennusLiitäntä puuhun
Yhteyden tiedot - DEVedä ulosPään vetovoimaleikkaus
Fₐₓ,ᵣₖ[kN]min. syvyys[mm]Fₕₑₐd,ᵣₖ[kN]Min. pääty
Materiaalin paksuus[mm]		Fₗₐₜ,ᵣₖ[kN]Osat - DE[mm]
WSC32EHolz an Holz1.15220.7250.3516 mm Holz an ≥ 16 mm Holz
WSC38EHolz an Holz1.35260.7250.4519 mm Holz an ≥ 19 mm Holz

All wood C24 grade
All steel in strength class S275

Mekaaniset ominaisuudet (EN14592)

ViiteScrew Parameters
Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm]
Characteristic moment of elasticity - My,ₖ[Nm]Characteristic pullout parameter[N/mm²]Characteristic head traversal parameter[N/mm²]Characteristic pulling capacity[kN]Characteristic resistance to torsion - Rₜₒᵣ,ₖ[Nm]
WSC32E3.611.58.175.1
WSC38E3.611.58.175.1

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-h10-0015-pdf.pdf
product.doc.history.show
232e3d86ac94333c4cc07230d2c81d6568aa9c54.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
