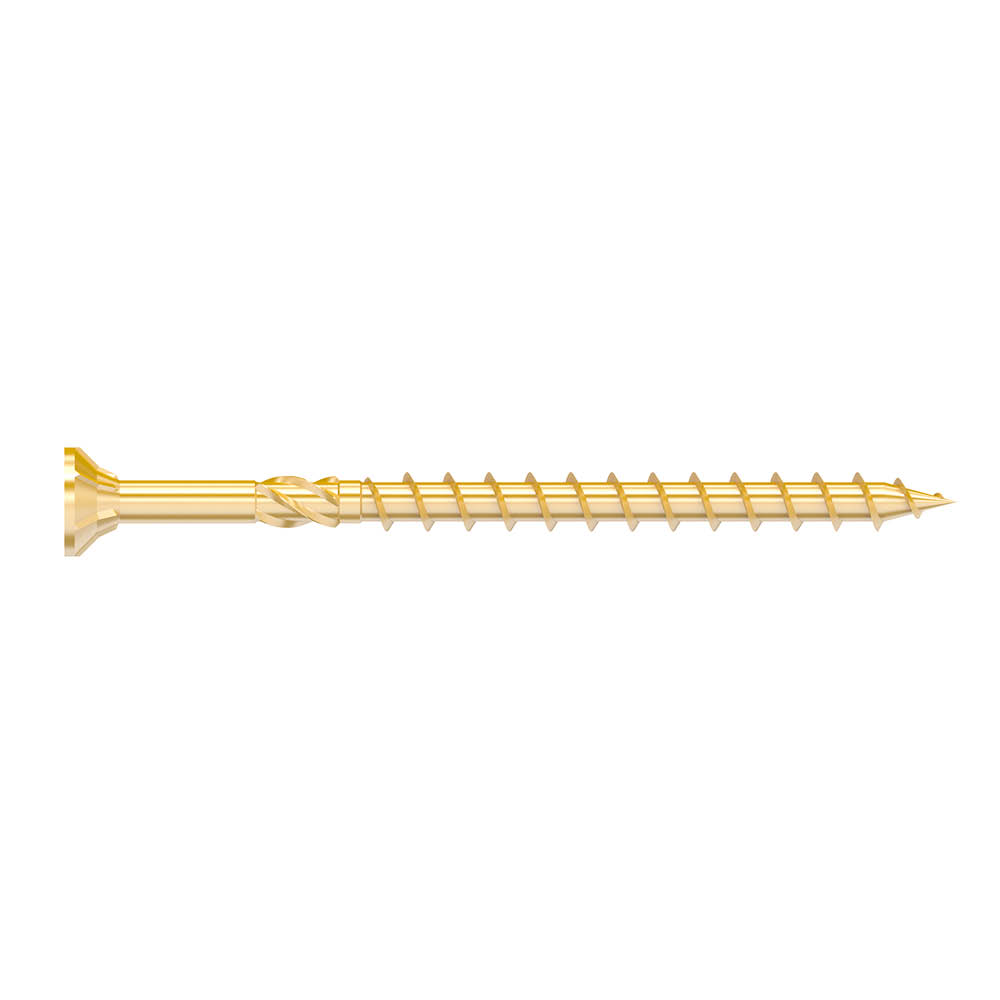

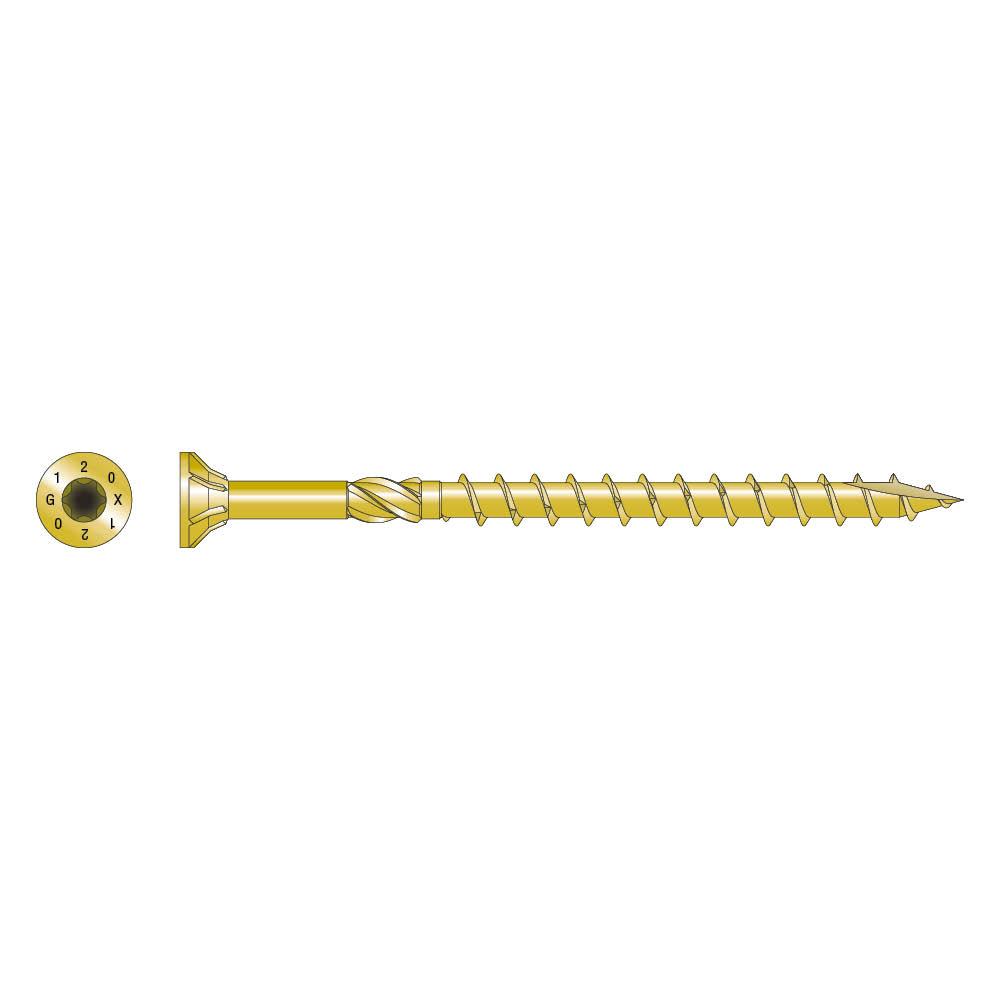

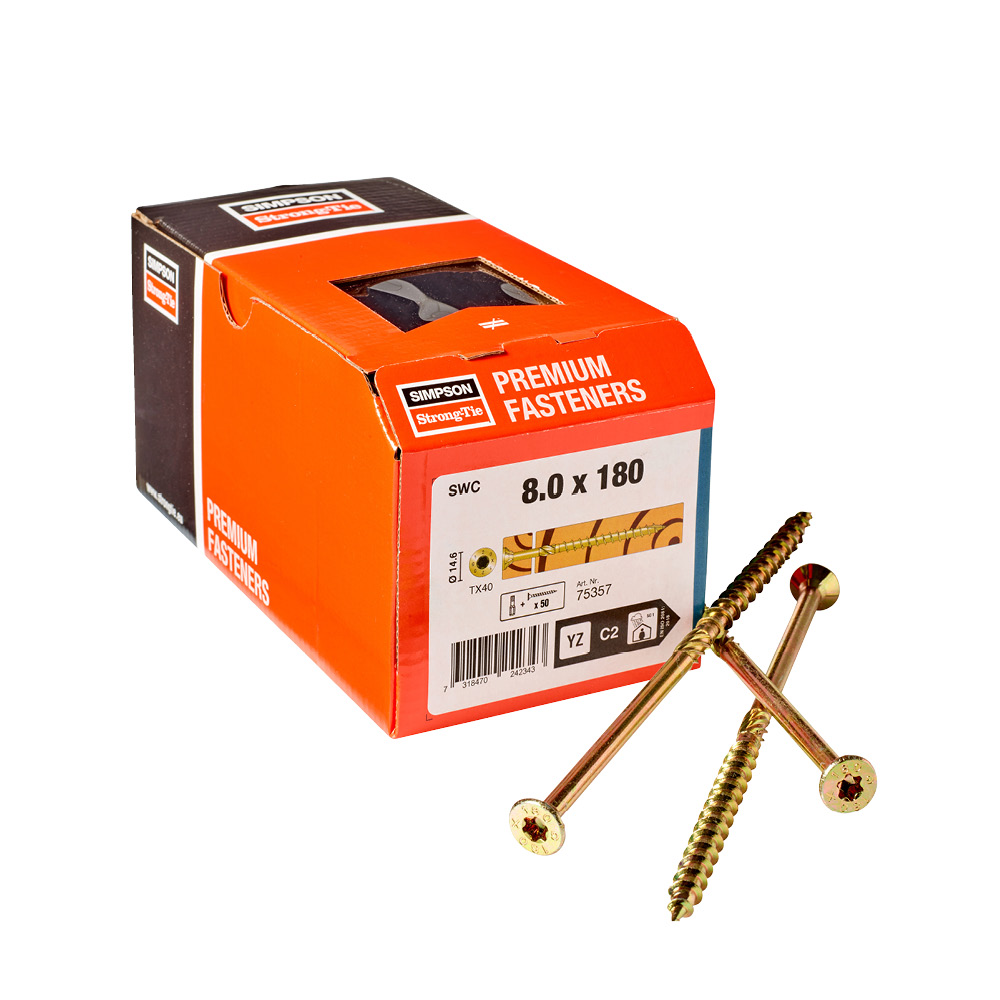

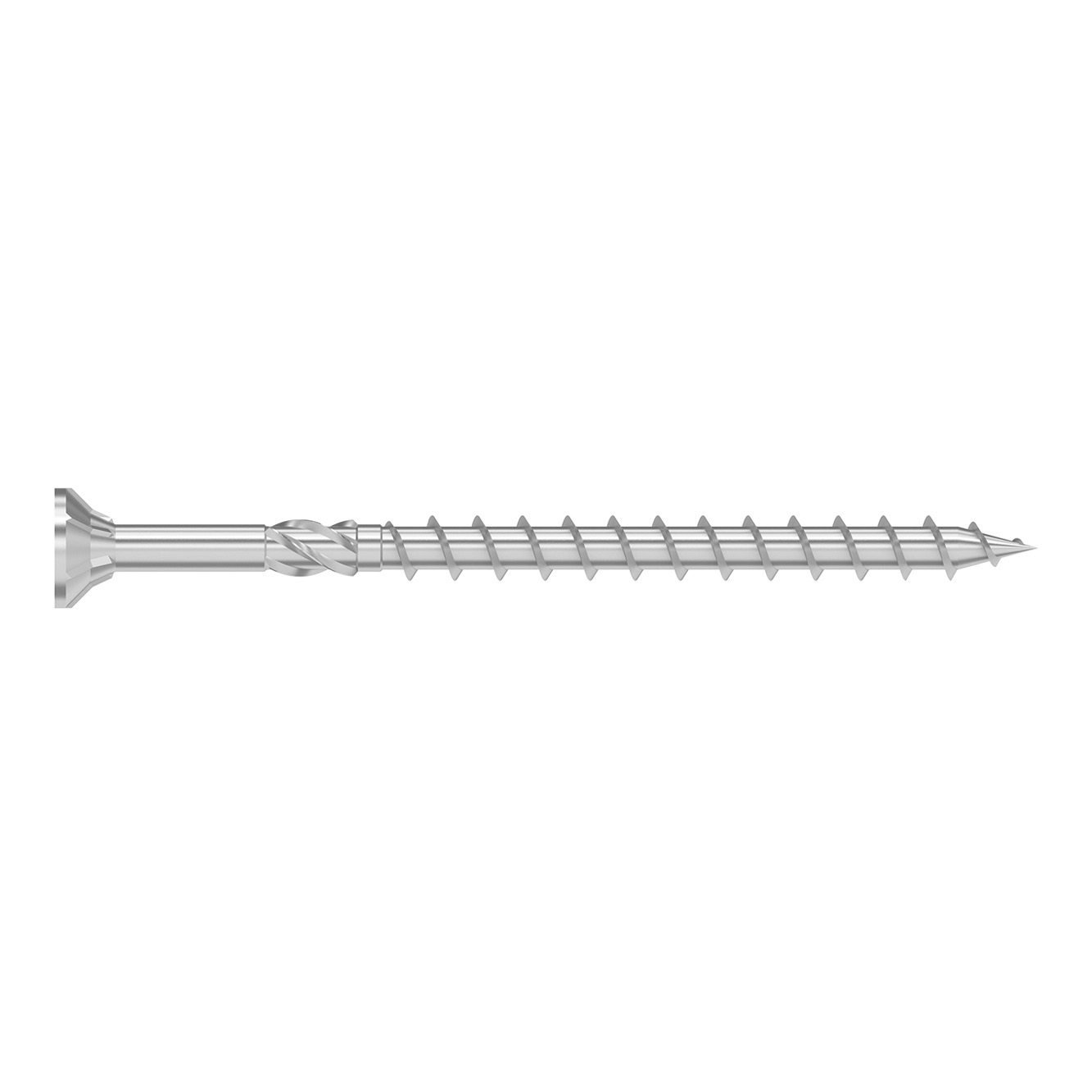

Rakenteellinen uppokantaruuvi puuhun

SWC is a countersunk structural screw designed for load-bearing wood structures. The SWC screw has a milling thread to allow for smoothdriving of the shank. The countersunk head gives flush fitting while allowing the wood members to close up firmly.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

EPD

Käyttöluokka 2

Yellow electro-galvanized steel

Indoor

Fastener Designer

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

Teräs - Sähkögalvanoitu keltainen sinkkipinnoite

Ominaisuudet:

Ei esiporausta
Korkea vetolujuus
Jyrsitty kierre mahdollistaa sujuvan ajon
Upotettu pää

Sovellus

Application:

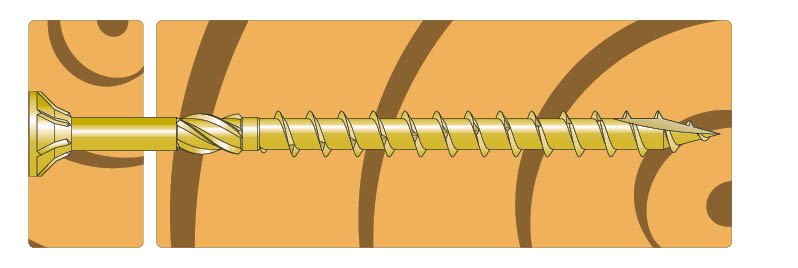

Wood to wood

advantage

Upotettu pää, jonka alapuolella on jyrsintäuritukset, voidaan
upottaa puun pintaan, jolloin ulkonäkö on harmoninen.

Leikkuukärjen muotoilu yhdessä avennushylsyosan kanssa takaa tehokkaan ja
sujuvan ruuvauksen ja samalla minimoi
sisäänmenovastuksen ja halkeilun.

Tekniset tiedot

Product dimensions

Viite	Mitat[mm]
	Tuotenumero	Muu		Gunnebo tuotenro	Mitat ja ominaisarvot[mm]
	Tuotenumero	NOBB nr.	Paino[kg]	Gunnebo tuotenro	d[mm]	L[mm]	tfix[mm]	dₕ[mm]	lg[mm]	Bit[mm]
SWC6.0X200	75346	55838894	0.022	71979	6	200	130	11.8	70	T-30
SWC6.0X220	75347	55838932	0.025	71980	6	220	150	11.8	70	T-30
SWC6.0X240	75348	55838913	0.027	71991	6	240	170	11.8	70	T-30
SWC6.0X260	75349	55838943	0.029	71992	6	260	190	11.8	70	T-30
SWC6.0X280	75350	55838924	0.031	71993	6	280	190	11.8	70	T-30
SWC6.0X300	75351	55838905	0.033	71994	6	300	230	11.8	70	T-30
SWC8.0X80	75352	55836374	0.018	76789	8	80	30	14.6	50	T-40
SWC8.0X100	75353	55836366	0.023	71996	8	100	50	14.6	50	T-40
SWC8.0X120	75354	55836298	0.027	71997	8	120	40	14.6	80	T-40
SWC8.0X140	75355	55836385	0.031	71998	8	140	60	14.6	80	T-40
SWC8.0X160	75356	55836253	0.035	71999	8	160	80	14.6	80	T-40
SWC8.0X180	75357	55836393	0.039	72000	8	180	100	14.6	80	T-40
SWC8.0X200	75358	55836321	0.043	76781	8	200	120	14.6	80	T-40
SWC8.0X220	75359	55836317	0.047	76783	8	220	140	14.6	80	T-40
SWC8.0X240	75360	55836245	0.051	76784	8	240	160	14.6	80	T-40
SWC8.0X260	75361	55836340	0.055	76785	8	260	180	14.6	80	T-40
SWC8.0X280	75362	55836302	0.06	76786	8	280	200	14.6	80	T-40
SWC8.0X300	75363	55836272	0.064	76787	8	300	220	14.6	80	T-40
SWC8.0X320	75364	55836336	0.068	76788	8	320	240	14.6	80	T-40
SWC8.0X340	75365	55836355	0.072	72008	8	340	260	14.6	80	T-40
SWC8.0X360	75366	55836264	0.076	72009	8	360	280	14.6	80	T-40
SWC8.0X380	75367	55836283	0.08	72010	8	380	300	14.6	80	T-40
SWC8.0X400	75368	55836234	0.084	72011	8	400	320	14.6	80	T-40
SWC10.0X100	76916	60019777	0.034	76922	10	100	50	17.8	50	T-40
SWC10.0X120	76917	60019778	0.04	76923	10	120	70	17.8	50	T-40
SWC10.0X140	76918	60019779	0.046	76924	10	140	60	17.8	80	T-40
SWC10.0X160	75369	55838803	0.052	76769	10	160	80	17.8	80	T-40
SWC10.0X180	75370	55838818	0.058	72013	10	180	100	17.8	80	T-40
SWC10.0X200	75371	55838822	0.064	76770	10	200	120	17.8	80	T-40
SWC10.0X220	75372	55838837	0.07	76771	10	220	140	17.8	80	T-40
SWC10.0X240	75373	55838765	0.076	76775	10	240	160	17.8	80	T-40
SWC10.0X260	75374	55838841	0.082	76776	10	260	180	17.8	80	T-40
SWC10.0X280	75375	55838856	0.088	76778	10	280	200	17.8	80	T-40
SWC10.0X300	75376	55838773	0.094	76780	10	300	220	17.8	80	T-40
SWC10.0X320	75377	55836226	0.1	72185	10	320	240	17.8	80	T-40
SWC10.0X340	75378	55838784	0.11	72020	10	340	260	17.8	80	T-40
SWC10.0X360	75379	55838860	0.11	72021	10	360	280	17.8	80	T-40
SWC10.0X380	75380	55838875	0.12	72022	10	380	300	17.8	80	T-40
SWC10.0X400	75381	55838792	0.12	72023	10	400	320	17.8	80	T-40

Product characteristic properties

Viite	Screw Parameters
	Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm]
	Taivutuslujuus - My,ₖ[Nm]	Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀°[N/mm²]	Tyypillinen läpivetoparametri - fₕₑₐd,ₖ[N/mm²]	Tyypillinen vetolujuus - fₜₑₙₛ,ₖ[kN]	Tyypillinen vääntölujuus - fₜₒᵣ,ₖ[Nm]	Vääntösuhde
SWC6.0X200	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X220	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X240	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X260	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X280	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X300	10.5	13	11.9	12.3	11	≥ 1,5
SWC8.0X80	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X100	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X120	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X140	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X160	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X180	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X200	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X220	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X240	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X260	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X280	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X300	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X320	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X340	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X360	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X380	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X400	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC10.0X100	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X120	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X140	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X160	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X180	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X200	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X220	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X240	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X260	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X280	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X300	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X320	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X340	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X360	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X380	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X400	43.7	12.2	11.2	33.8	48.9	≥ 1,5

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e21-0670-02-s-2.pdf

product.doc.history.show

2022-08-26

uk-dop-e21-0670.pdf

Eurooppalainen tekninen arviointi (ETA)

eta-21-0670-2025-10-17.pdf

product.doc.history.show

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Lataukset

Structural Fasteners Technical Guide

In this technical guide you will find general information, characteristic parameters as well as load capacities for C24 solid timber, GL24h glulam, CLT, steel to wood and boards to wood, for our Solid-Drive range of structural fasteners.

Structural Fasteners Technical Guide

Näytä selattava dokumentti

CAD- ja BIM-kirjasto

ZIP-paketit

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D yksinkertaistettu
IFC ZIP SAT ZIP SKP ZIP STL ZIP

Valitse yksi verkkosivustoistamme

Liittimet

Kiinnikkeet

Ankkurit ja kiinnikkeet

Muut

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

Ominaisuudet:

Sovellus

Application:

advantage

Tekniset tiedot

Product dimensions

Product characteristic properties

Sertifiointi

Suoritustasoilmoitus (DoP)

Eurooppalainen tekninen arviointi (ETA)

Environmental Product Declarations (EPD)

Structural Fasteners Technical Guide
