RNWGC

Renkaalla varustettu kattonaula aluslevyllä, maalattu RAL 9005

Roofing nail, twisted shank and bell head, which can withstand rain. Has a number of uses, including the installation of constructional and roofing sheeting to a wood base.

Tekniset tiedot
CE-merkitty
CE-merkitty
Outdoor
Outdoor
EPD
EPD
Käyttöluokka 3
Käyttöluokka 3
Acier galvanisé à chaud
Acier galvanisé à chaud
Fastener Designer
Fastener Designer

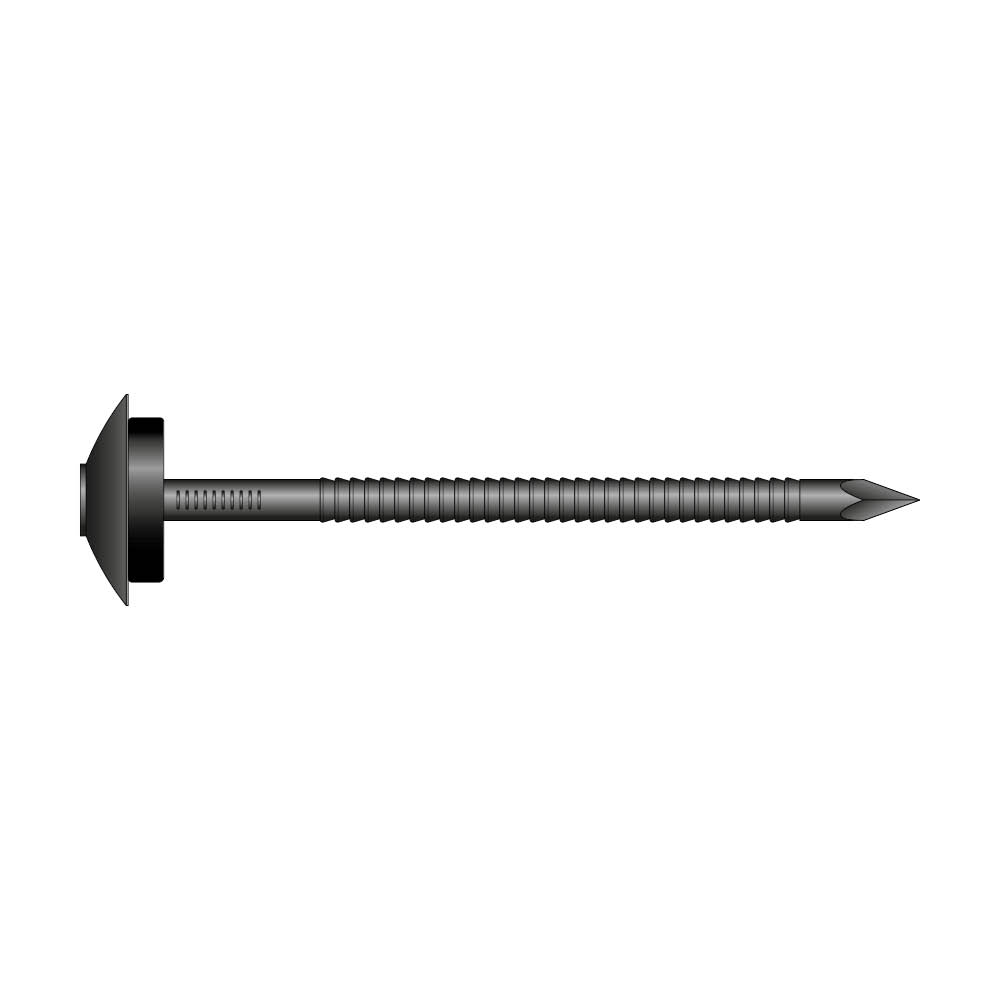

RNWGC Main Image.jpg

Tuotteen yksityiskohdat

Kuvat

RNWGC Main Image.jpg

Ominaisuudet

Ominaisuudet:

  • Kiertynyt varsi
  • Kellopää
  • Kuumasinkitty
  • Lakattu RAL9005

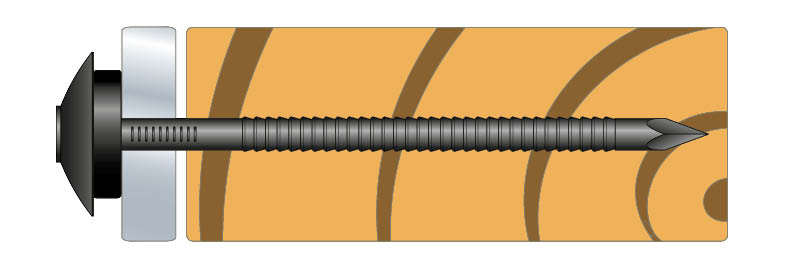

Sovellus

Application:

  • Teräs puuhun

Tekniset tiedot

Product dimensions

ViiteMitat
TuotenumeroMuuMitat ja ominaisarvot[mm]
DB nr.NOBB nr.LaatikkomääräMäärä/BlisteripakkausPaino[kg]D[mm]L[mm]dh[mm]d1[mm]Aₕ[mm]ht[mm]lg[mm]lₚ[mm]tfix[mm]Bit[mm]
RNWGC3.7x607567420560275583950375.0-0.013.76018-254.5-----
RNWGC3.7X60 Blister78260---6.00.0093.76018-254.5-----
RNWGC3.7x707567520560285584202375.0-0.013.77018-254.5-----
RNWGC4.0x957567620560295584203850.0-0.01549518-254.5-----
RNWGC4.0x1107567720560305584204250.0-0.017411018-254.5-----

Product characteristic properties

ViiteNail characteristic parameters
Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm]
Taivutuslujuus - My,ₖ[Nm]Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀°[N/mm²]Characteristic Head Pull-Through Parameter fhead,k[N/mm²]Characteristic Tensile Capacity ftens,k[kN]Tyypillinen vääntölujuus - fₜₒᵣ,ₖ[Nm]Vääntösuhde
RNWGC3.7x605.57.613.55.7--
RNWGC3.7X60 Blister5.57.613.55.7--
RNWGC3.7x705.57.613.55.7--
RNWGC4.0x958.27.713.56.1--
RNWGC4.0x1108.27.713.56.1--

Sertifiointi

Environmental Product Declarations (EPD)

epd-certificate-sst-nails

CAD- ja BIM-kirjasto

2D

RNWGC4.0x95

RNWGC3.7x70

RNWGC4.0x110

RNWGC3.7x60

3D

RNWGC4.0x95

RNWGC3.7x70

RNWGC4.0x110

RNWGC3.7x60
