MKSA4

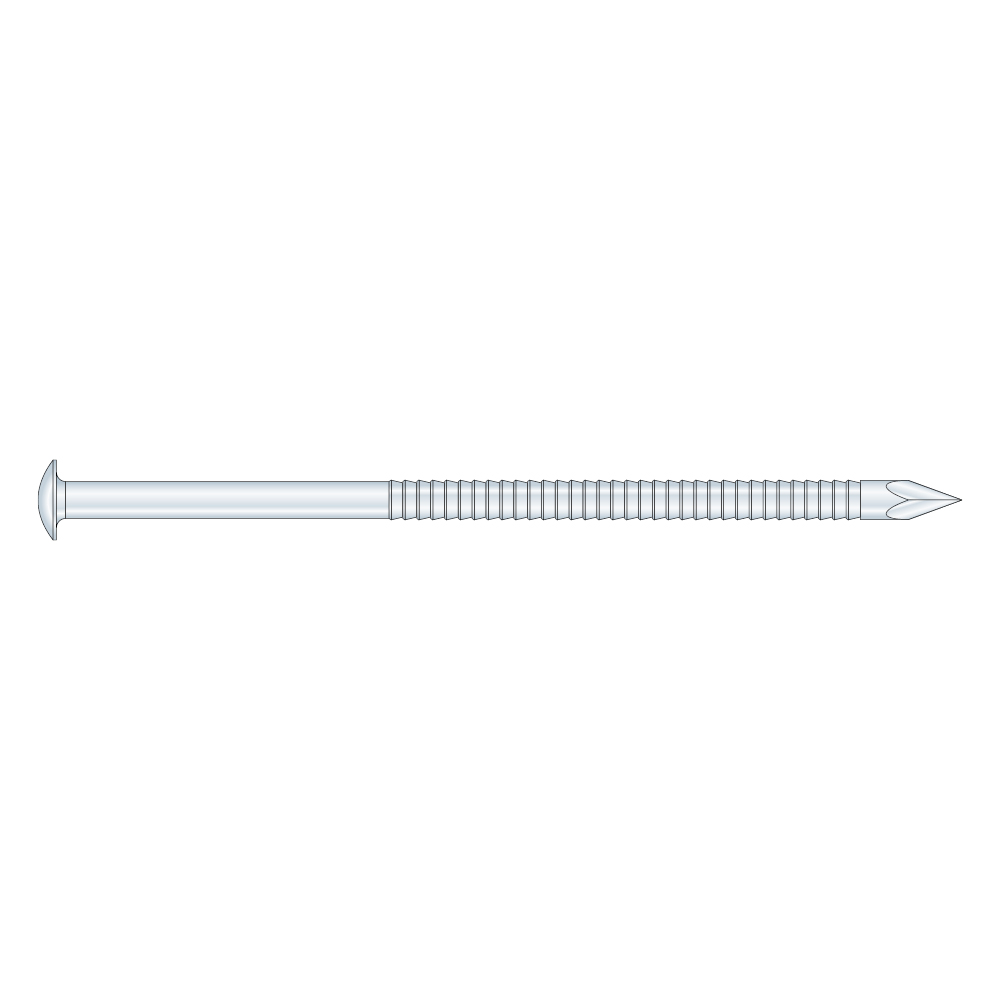

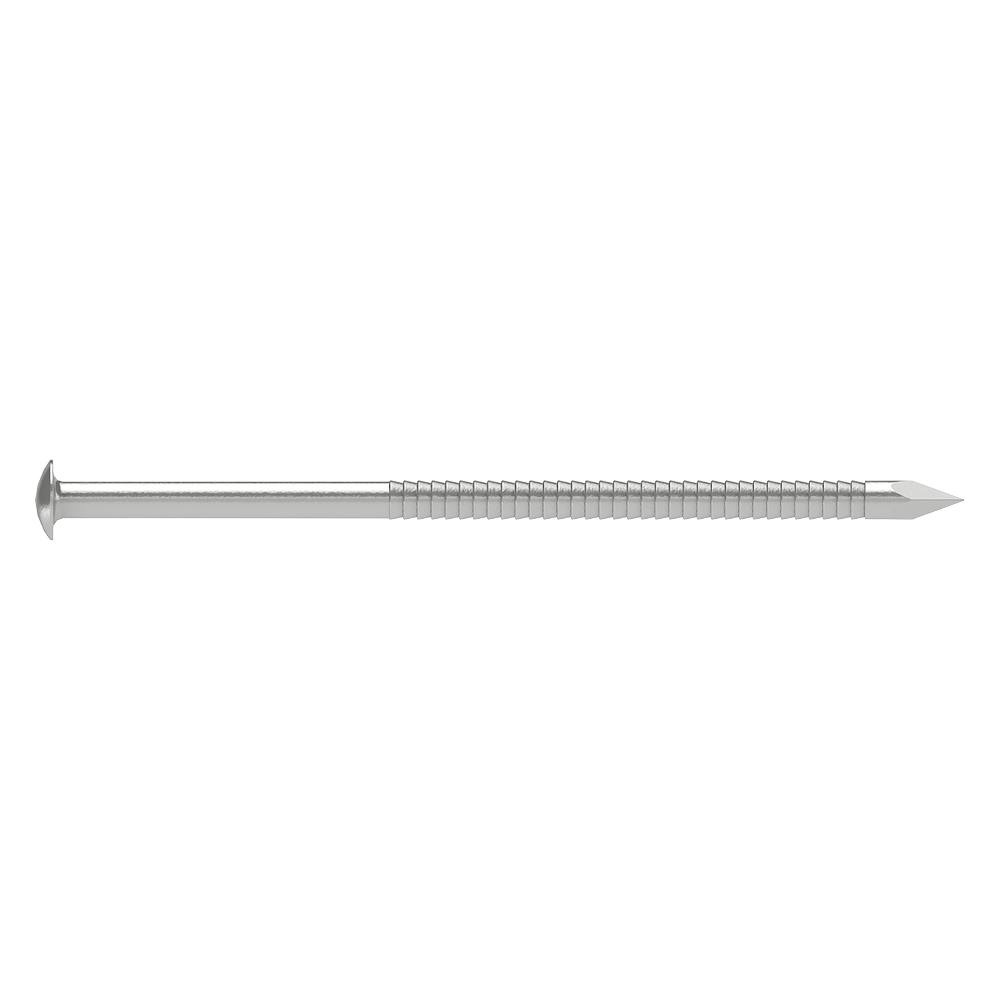

Ring Shank Brick/Wood to Wood Nail

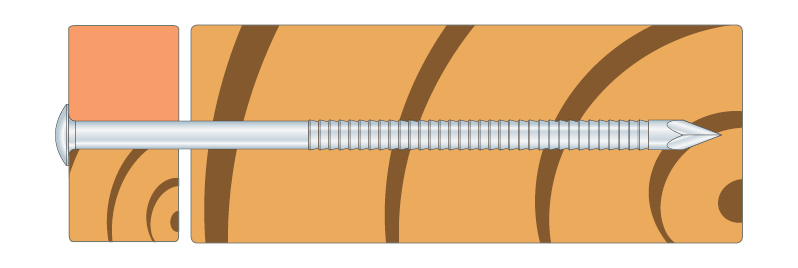

This ring shank nail in stainless steel can withstand rain and aggressive environments. Used where high withdrawal strength is required. A common use is in the construction of jetties, thanks to the nail’s corrosion resistance. When laying a brick facade the joins are anchored to an existing cross-wall up to 6 m.

CE-merkitty

Severe
EPD

Ruostumaton teräs

Käyttöluokka 3

Fastener Designer
Tekniset tiedot
Mitat
| Viite | Mitat | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tuotenumero | Muu | Mitat ja ominaisarvot[mm] | ||||||||||
| NOBB nr. | DB nr. | Määrä / laatikko | Paino[kg] | d[mm] | L[mm] | dₕ[mm] | Aₕ[mm] | hₜ[mm] | lg[mm] | lₚ[mm] | ||
| MKSA44.0X100 | 74229 | 53292892 | 1950558 | 100 | 0.011 | 4 | 100 | 8.5 | 56.7 | 2 | 50 | 5 |
| MKSA44.0X125 | 74230 | 53292903 | 1950559 | 100 | 0.013 | 4 | 125 | 8.5 | 56.7 | 2 | 50 | 5 |
| MKSA44.0X145 | 74231 | 53292918 | 1950560 | 100 | 0.015 | 4 | 145 | 8.5 | 56.7 | 2 | 50 | 5 |
| MKSA44.0X175 | 74232 | 53292922 | 1950561 | 100 | 0.018 | 4 | 175 | 8.5 | 56.7 | 2 | 50 | 5 |
| MKSA44.0X200 | 74233 | 53292937 | 1950562 | 100 | 0.021 | 4 | 200 | 8.5 | 56.7 | 2 | 50 | 5 |
Tuotteen ominaisuudet
| Viite | Nail characteristic parameters | |||
|---|---|---|---|---|
| Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm] | ||||
| Taivutuslujuus - My,ₖ [Nm][Nm] | Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀° [N/mm²][N/mm²] | Tyypillinen läpivetoparametri - fₕₑₐd,ₖ [N/mm²][N/mm²] | Tyypillinen vetolujuus - fₜₑₙₛ,ₖ [kN][kN] | |
| MKSA44.0X100 | 7825 | 6.2 | - | 8.3 |
| MKSA44.0X125 | 7825 | 6.2 | - | 8.3 |
| MKSA44.0X145 | 7825 | 6.2 | - | 8.3 |
| MKSA44.0X175 | 7825 | 6.2 | - | 8.3 |
| MKSA44.0X200 | 7825 | 6.2 | - | 8.3 |
Refer to relevant ITTR or ETA for more details
