Ristikon asennuskytkin

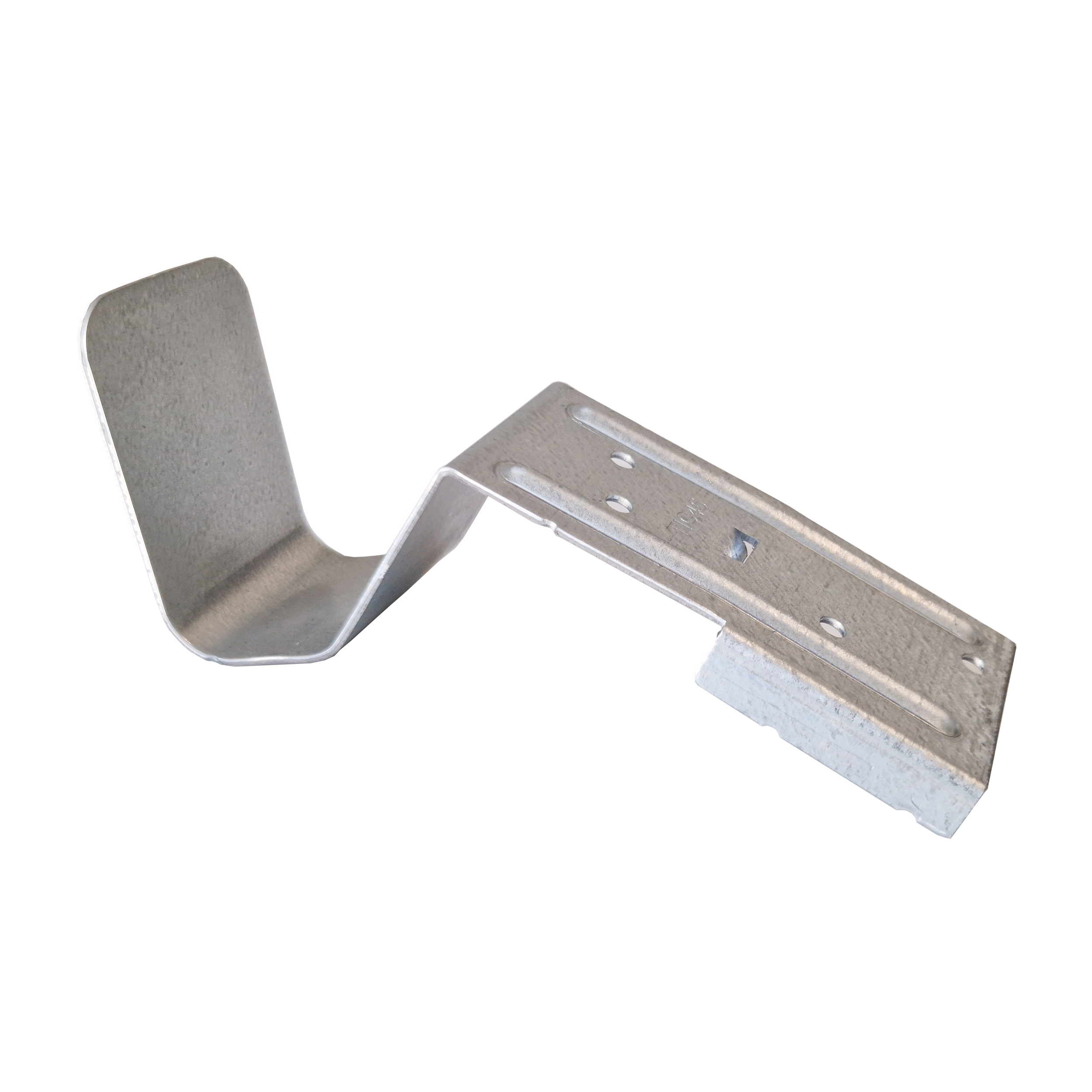

Our TIC Truss Mounting Connector has a new design. The system now consists of a connector mounted on a batten. These brackets can be used for installing collar beam rafters, trusses, and scissor trusses.

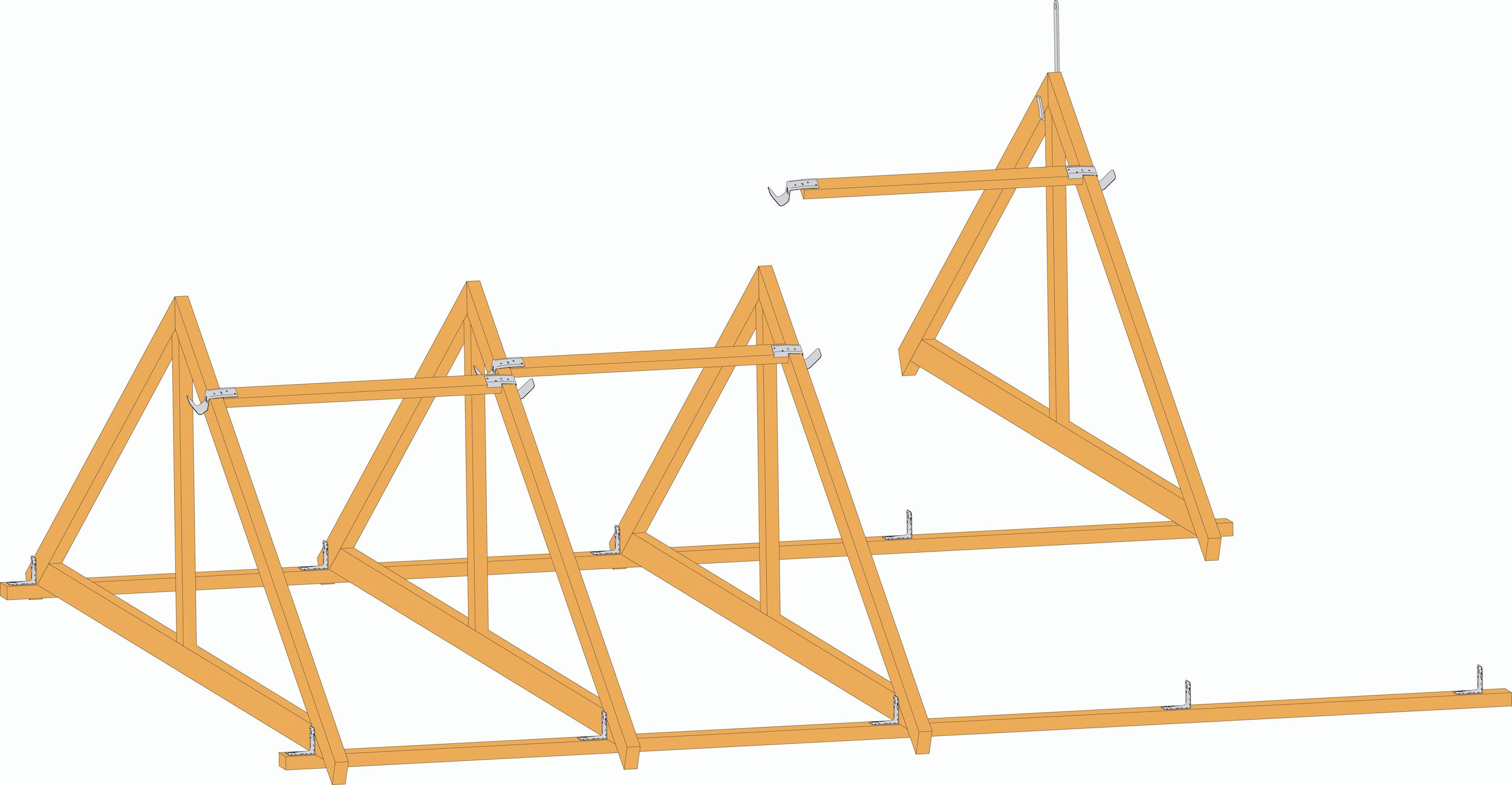

When using the TIC system for truss installation, there is no need for a carpenter to work in the roof space for bracing, which reduces the risk of fall accidents. TIC45 connectors are mounted on the top side of the rafters but without coming into contact with the roofing underlay. This makes the system compatible with all types of underlay, and you can choose whether to leave the connectors in place or disassemble and reuse them for the next project.
The TIC connector requires a rafter height of at least 95 mm and can be used with rafter spacings of up to 1,000 mm. The number of required TIC brackets depends on the type and size of the trusses.

Tekniset tiedot

Tuotteen yksityiskohdat

Kuvat

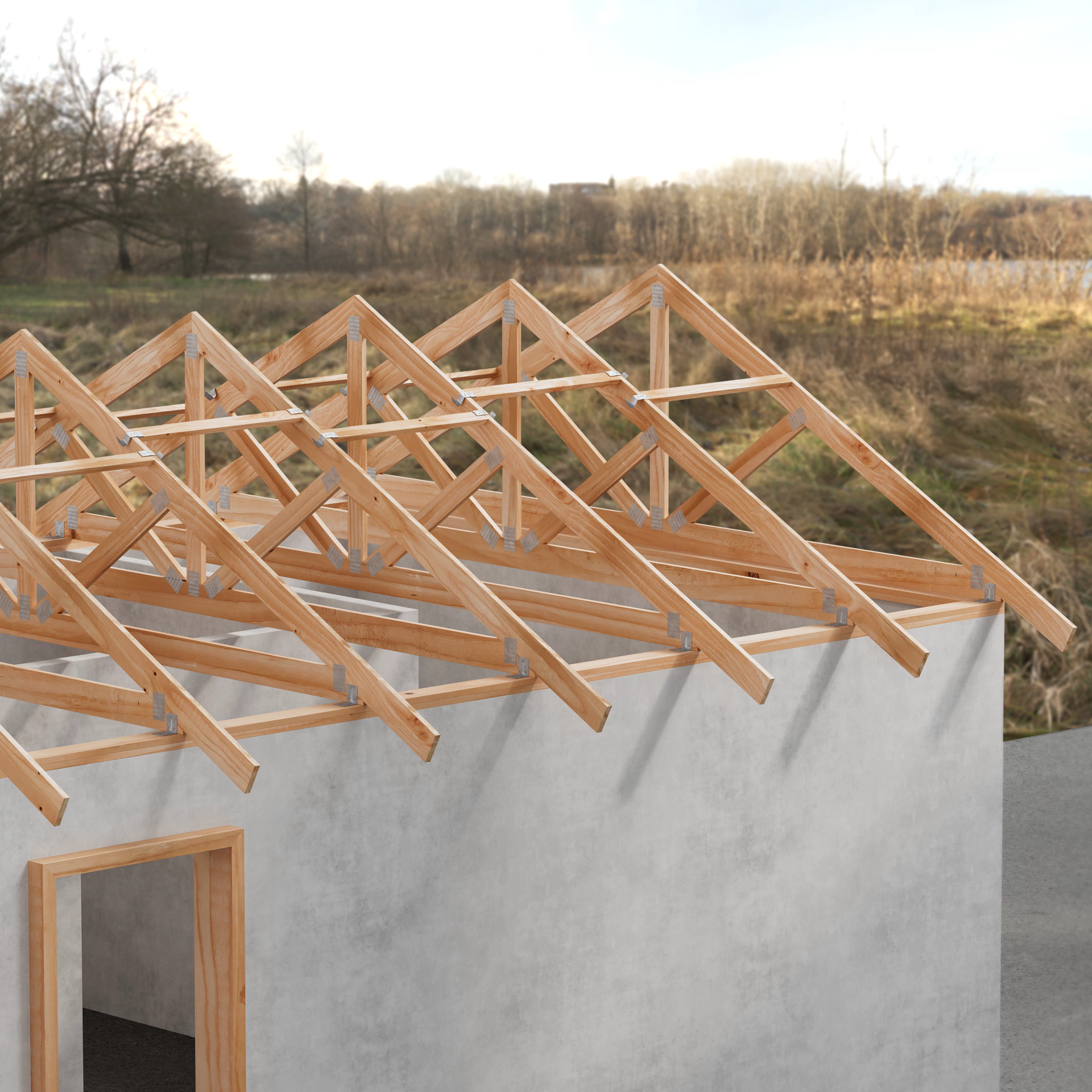

C_TIC45_InstPho_RI_Instld_TIC45-CompleteRoof_C0

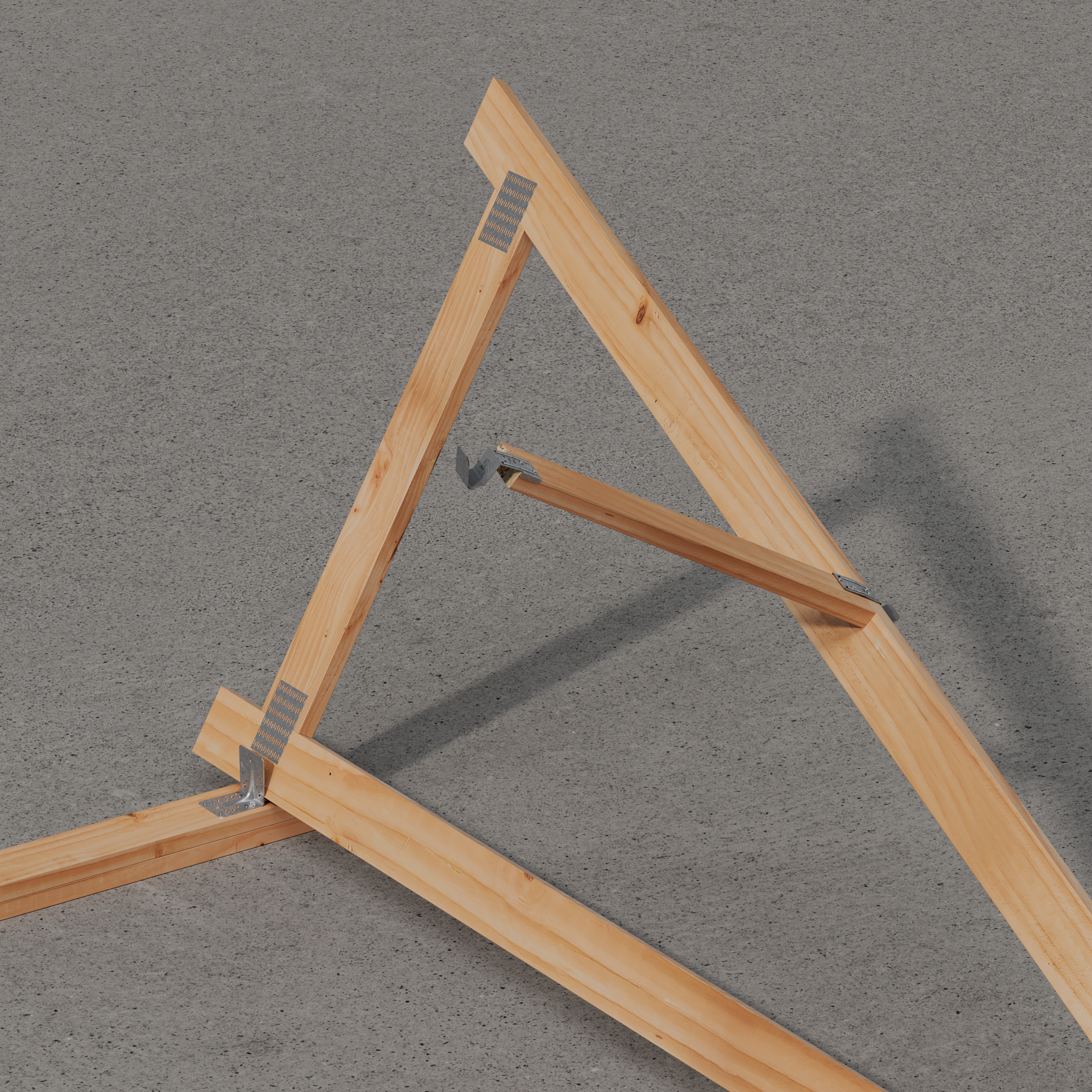

C_TIC45_InstPho_RI_Instld_TIC45-TimberWithTwoTICConnectors_C0

C_TIC45_InstPho_RI_Instld_TIC45-TrussHoistedUpInACrane_C0

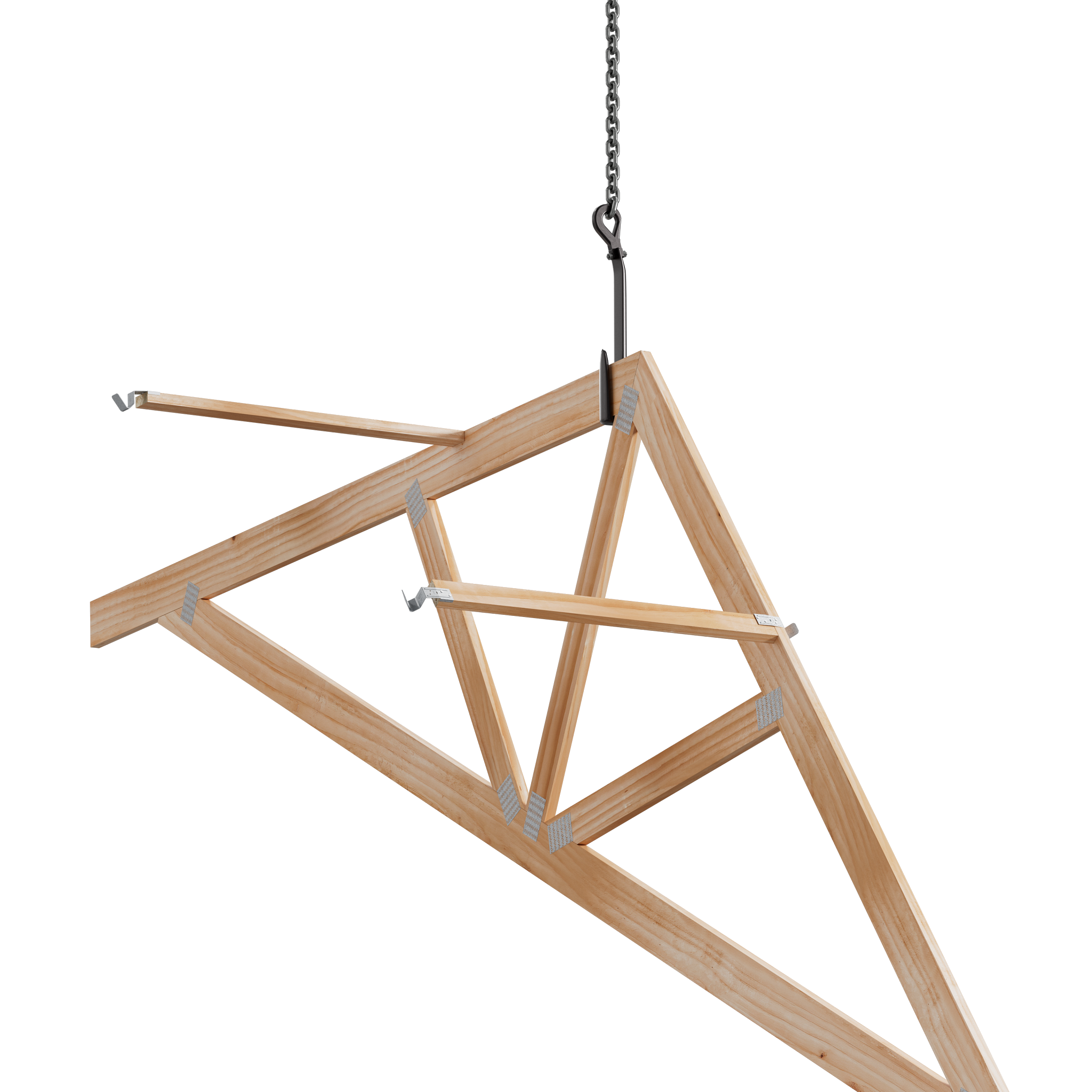

C_TIC45_InstPho_RI_Instld_TIC45-TrussHoistedUpInACrane-CloseUpView_C0

Ominaisuudet

Material

Teräs :

S250GD + Z275 standardin EN 10346 mukaisesti

Korroosiosuojaus :

275 g/m2 molemmilla puolilla – vastaa noin 20 μm:n sinkkikerrosta

Benefits

Truss Connector Braces (TIC-liittimet) voidaan käyttää kaikentyyppisten kattotuolien kanssa, kuten ristikkojen, kaulapalkkien, saksiristikkojen ja puoliristikkojen kanssa.
Käyttämällä TIC-liittimiä kattotuolien nostamisen ja asennuksen aikana, puusepät eivät tarvitse työskennellä kattotuolin rakenteiden sisällä, mikä estää putoamisonnettomuudet.
Kaikki liittimet ovat uudelleenkäytettäviä.

Sovellus

When to use

TIC-liitin vaatii vähintään 95 mm:n ristikon pään korkeuden ja sitä voidaan käyttää ristikon väleillä, jotka ovat enintään 1 000 mm. Tarvittavien TIC-liittimien määrä riippuu ristikon tyypistä ja koosta.
