GERW-S
Ruostumaton jatkoslevy
GERW-jatkoslevy siirtää poikittaissuuntaista ja aksiaalista kuormitusta gerberjärjestelmän sekundäärikannattajien tai palkkien jatkoksissa.
Jatkoslevyjä käytetään maatalous- ja teollisuusrakennuksissa, joissa on suuri runkosyvyys ja/tai suuri kattokaltevuus. Joka liitoksessa tulee aina käyttää kahta kiinnikettä. Kiinnike pitää suunnata niin että se on vasten lähintä tukea.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 3
Ruostumaton teräs
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat
| Tuotenro | Mitat [mm] | Reiät | |||
|---|---|---|---|---|---|
| A | B | C | t | Naulat / ruuvit | |
| Sivu A | |||||
| GERW90S | 90 | 140 | 20 | 2 | 10 x ø5 |
| GERW120S | 120 | 180 | 20 | 2 | 28 x ø5 |
| GERW140S | 140 | 180 | 20 | 2 | 34 x ø5 |
| GERW160S | 160 | 180 | 20 | 2 | 40 x ø5 |
| GERW180S | 180 | 180 | 20 | 2 | 46 x ø5 |
| GERW200S | 200 | 180 | 20 | 2 | 52 x ø5 |
| GERW220S | 220 | 180 | 20 | 2 | 58 x ø5 |
| GERW240S | 240 | 180 | 20 | 2 | 64 x ø5 |
| GERW260S | 260 | 180 | 20 | 2 | 70 x ø5 |
Kestävyyden ominaisarvot - Vähimmäiskiinnitys
| Tuotenro | Liitoskiinnikkeiden määrä | Kestävyyden ominaisarvot Ri,k vähimmäiskiinnityksellä / yksi sarja jatkoslevyjä [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Sivu A | R1/2 | R3,k | RN,k | |||||||
| CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | ||
| GERW90S | 12 | 3.4 | 3.7 | 4.8 | 2.2 | 2.7 | 4.5 | - | - | - |
| GERW120S | 36 | 9.4 | 10.2 | 13.1 | 3.8 | 4.6 | 5.9 | 26.9 | 32.8 | 42.4 |
| GERW140S | 44 | 13.7 | 14.9 | 19.3 | 4.5 | 5.5 | 7.1 | 32.8 | 40 | 51.7 |
| GERW160S | 52 | 18.4 | 20 | 25.9 | 5.2 | 6.4 | 8.3 | 38.8 | 47.3 | 61.2 |
| GERW180S | 60 | 23.7 | 25.8 | 33.4 | 6 | 7.3 | 9.4 | 44.8 | 54.6 | 70.6 |
| GERW200S | 68 | 29.5 | 32.1 | 41.4 | 6.7 | 8.2 | 10.6 | 50.8 | 61.9 | 80 |
| GERW220S | 76 | 35.7 | 38.8 | 50.1 | 7.5 | 9.1 | 11.8 | 56.7 | 69.2 | 89.5 |
| GERW240S | 84 | 42 | 45.7 | 59 | 8.2 | 10 | 12.9 | 62.6 | 76.4 | 98.8 |
| GERW260S | 92 | 48.8 | 53 | 68.5 | 8.9 | 10.9 | 14.1 | 68.6 | 83.7 | 108.2 |
Mitoitus:
Yhdistetty kuormitus:
- ilman aksiaalista kuormitusta:
- aksiaalisella kuormituksella:

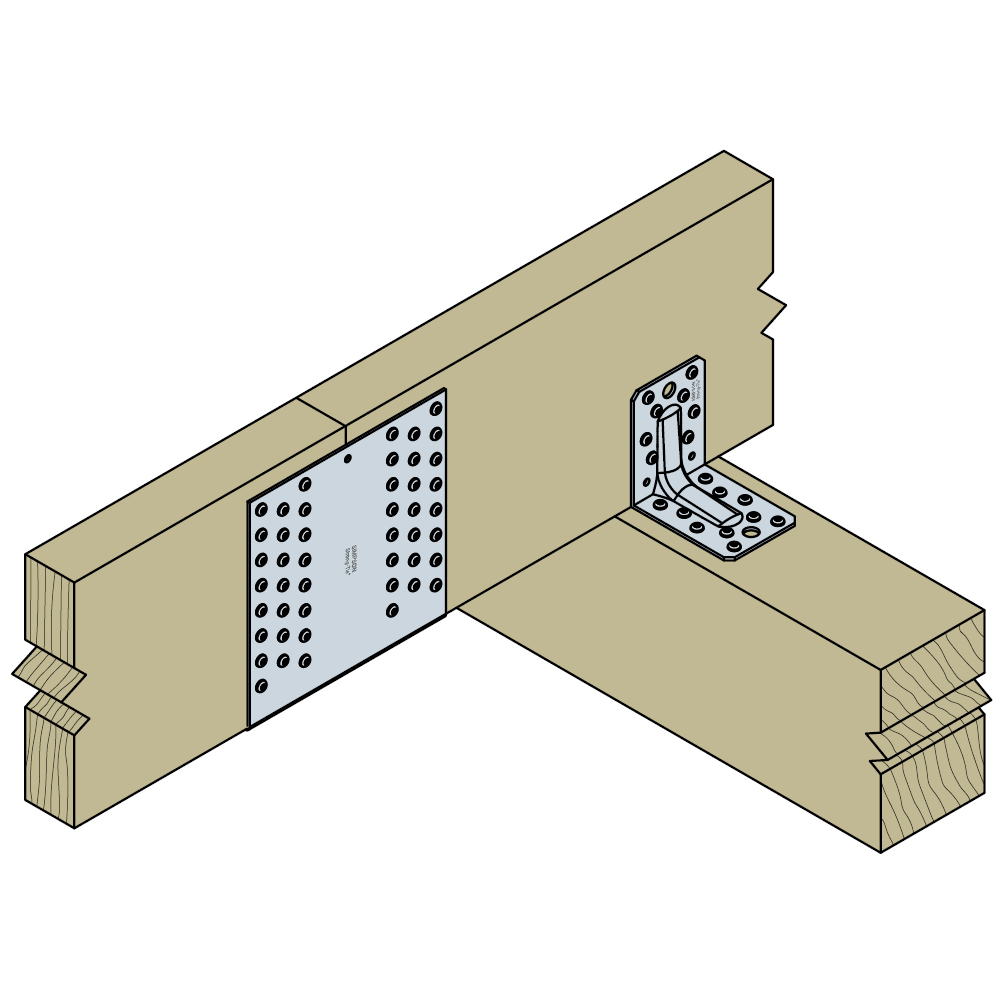

Asennus
Asennus
