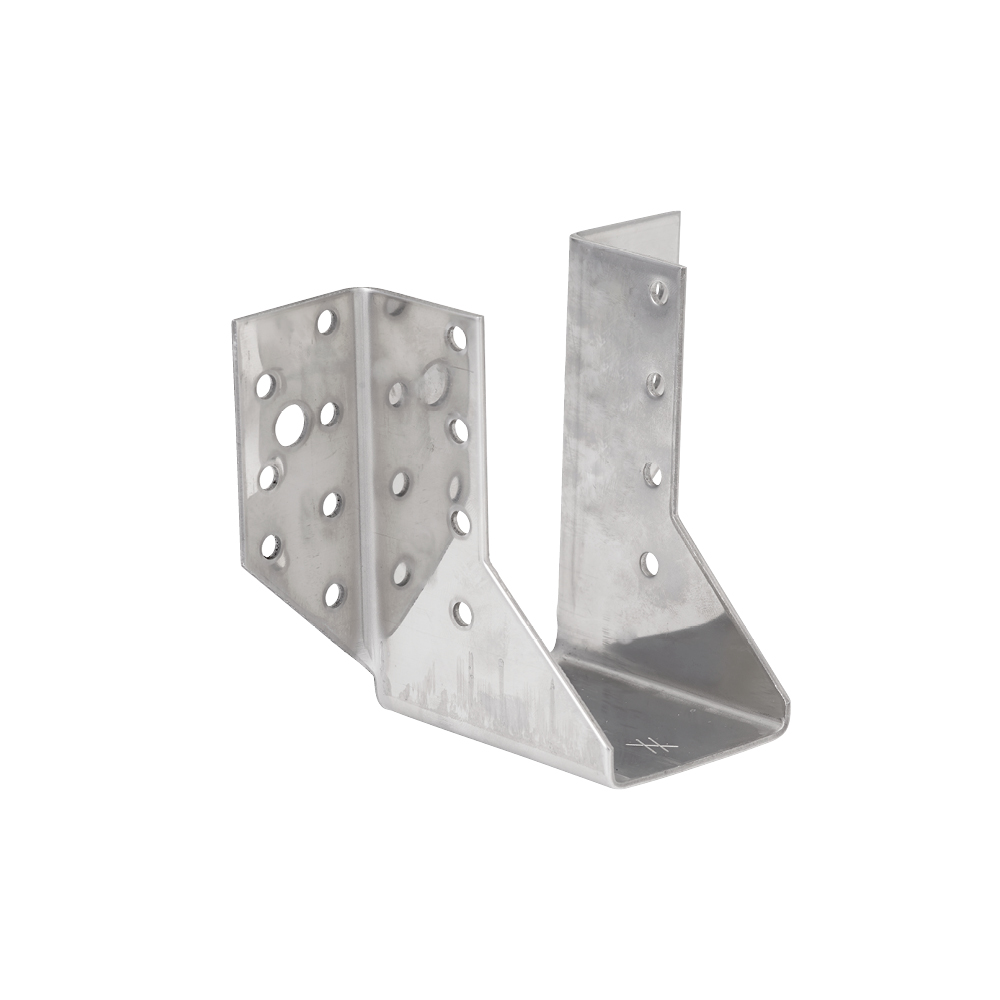

BSN-S

Ruostumaton palkkikenkä

Palkkikenkää käytetään samassa tasossa olevien puupalkkien kiinnittämiseen toisiinsa. Tässä palkkikengässä on Ø9 tai Ø11 mm pulttireiät betoniin, teräkseen tai muurausrakenteeseen kiinnitystä varten.

Kiinnikkeiden toimitusaika on 5 työpäivää.

CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 3
Ruostumaton teräs

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

  • Teräslaatu:
    Ruostumaton teräs 1.4404 (EN 10088) tai vastaava laatu
  • Korroosiosuoja:
    Ruostumaton / haponkestävä -  A4

Hyödyt

  • BSN-palkkikengässä on betoniin, teräkseen tai tiileen asentamiseksi pultin reiät (Ø 9 mm tai Ø 11 mm)

Sovellus

Liitos

  • Puu
  • Betoniin, teräkseen tai tiilipintaan

Käyttötarkoitus

  • Käytetään samassa tasossa olevien puupalkkien liittämiseen
  • Siivekkeissä olevia pultin reikiä käytetään liitettäessä puupalkki betoniin tai tiileen

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro Mitat, SB Mitat ja ominaisarvot [mm] Reiät HB Reiät, SB
Leveys Korkeus A B C D F t Ø5 [mm] Ø9 [11] Ø11 [mm] Ø5 [mm]
Minimi Minimi
BSN48/136S4515748136783880220-410

HB = primääripalkki, SB = sekundääripalkki

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys

Tuotenro Liitoskiinnikkeet Kestävyyden ominaisarvot [kN]
Primääripalkki SB R1,k R2.k R3.k
Määrä Määrä CNA 4,0x40 CNA 4,0x40 CNA 4,0x40
BSN48/136S2010---

HB = primääripalkki, SB = sekundääripalkki

Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys

Tuotenro Liitoskiinnikkeet Kestävyyden ominaisarvot [kN]
Primääripalkki SB R1,k R2.k R3.k
Määrä Määrä CNA 4,0x40 CNA 4,0x40 CNA 4,0x40
BSN48/136S10611.29.32.9

HB = primääripalkki, SB = sekundääripalkki

Asennus

Asennus

Kiinnittäminen

  • Puuhun kiinnittämisessä käytetään ruostumattomia CNA4,0xℓ-naulauslevynauloja tai ruostumattomia CSA5,0xℓ-ruuveja
  • Ø9 tai Ø11 mm pulttireiät betoniin, teräkseen tai muurausrakenteeseen kiinnitystä varten

Sertifiointi

Suorituskykyvakuutus (DoP)

Euroopan tekninen arviointi (ETA)
