BPST

Strap tension tightener Bandlock® Pro

Bandlock® Pro BPST strap tightener is used to tighten 2 straps together. This is mostly used to stabilize timber constructions. The innovative click system makes installation easy and a builder can save a considareble amount of installation time per connector compared to traditionel strap tension tighteners.

BPST fits straps with the width 25, 40 and 60  mm.

Tekniset tiedot
CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Uusi
Uusi
EPD
EPD
Indoor
Indoor
Electrogalvanized steel Z275
Electrogalvanized steel Z275
Käyttöluokka 2
Käyttöluokka 2
BPST_SSTBP_homepage_PL_pl
BPST_SSTBP_homepage_SE_sv
BPST_SSTBP_homepage_DK_da

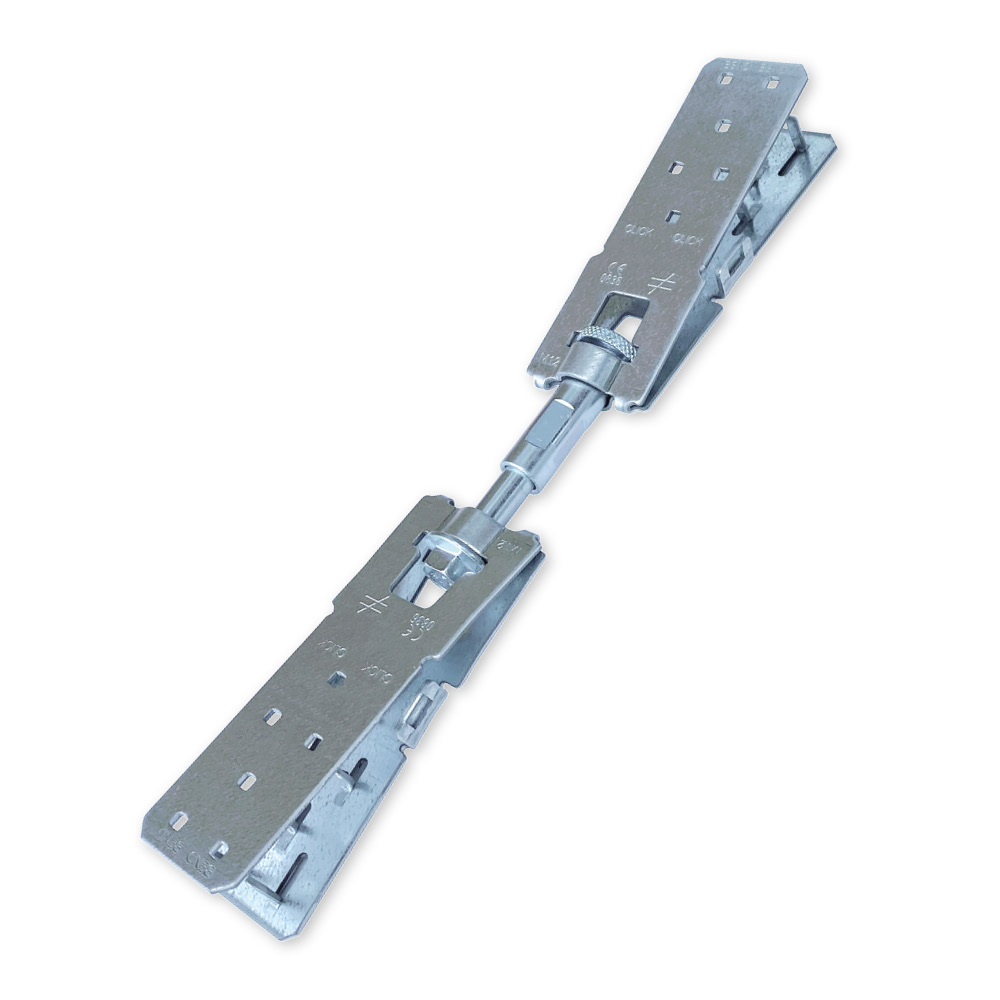

BPST Main.jpg

Tuotteen yksityiskohdat

Kuvat

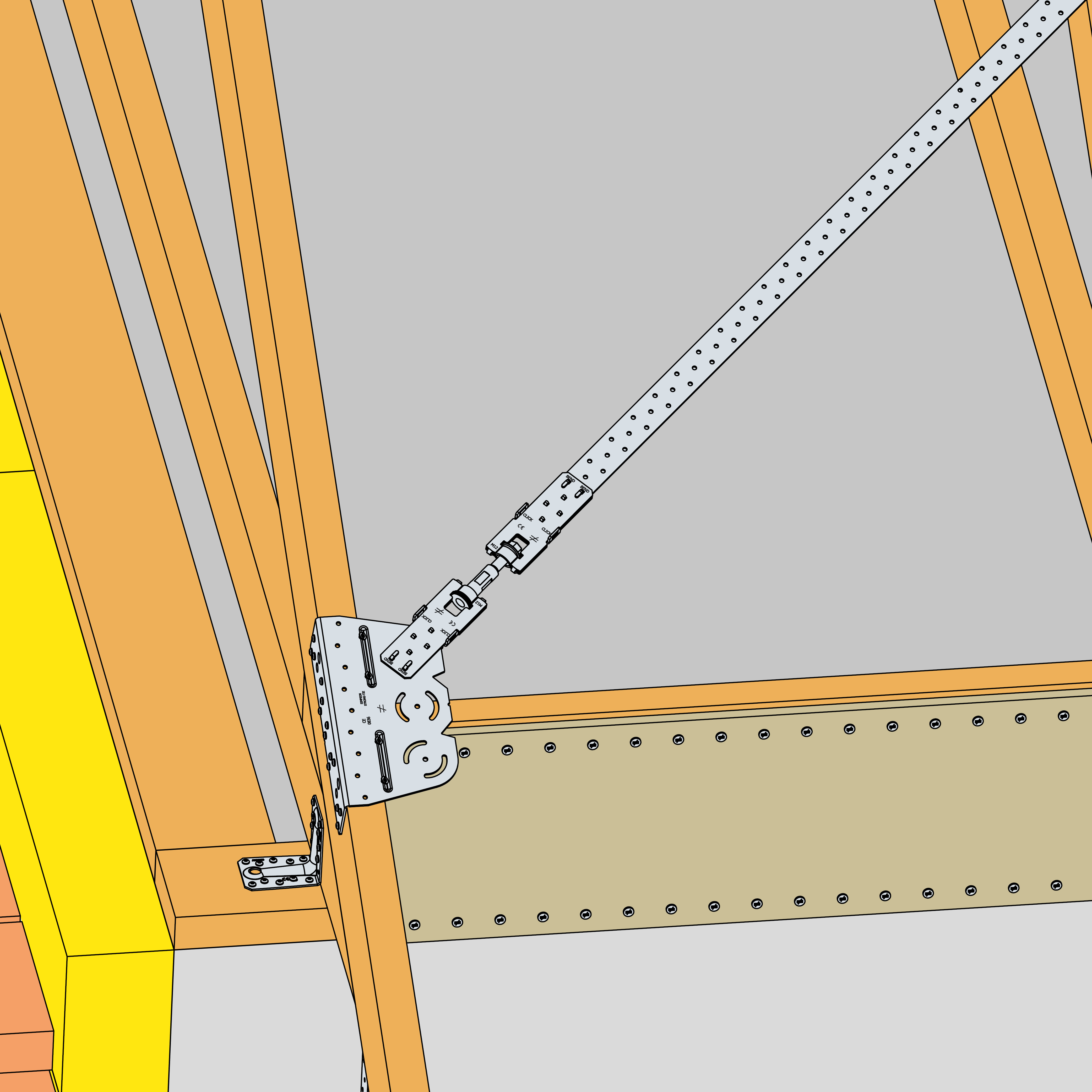

BPST Gallery 1.jpg
BPST Installation 3.jpg

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Helppo asennus
  • Ei pultteja eikä muttereita
  • Säästää aikaa verrattuna muihin markkinoilla oleviin kiristimiin
  • Voidaan käyttää 25, 40 ja 60 mm:n hihnojen kanssa
  • Voidaan käyttää suoraan tuulituen liittimissä WSD ja WSB
  • Helppo ymmärtää

Sovellus

Käyttötarkoitus

  • Stabilization of timber constructions

Tekniset tiedot

Mitat

Mitat

Mitat
Mitat
ViiteMitat
OtherMitat[mm]
Kpl/laatikkoPaino[kg]A[mm]B[mm]t[mm]Säätöalue[mm]
BPST100.6451325-365250

Kestävyyden ominaisarvot

ViiteBracing capacity
Kestävyyden ominaisarvot[kN]
R₁,ₖ[kN]
BPST27.5

The values are whith all 6 pins in use and 2 bended

The Rd is calculate with kmod = 1

Asennus

Asennus

Installation

  • Yhdistä 2 BPST-osaa yhteen ja kierrä vähintään 10 mm kierteelle
  • Kiinnitä tuulijäykistysliinat BPST:hen ja napsauta liitin kiinni
  • Taivuta kummankin osan 2 pisintä tappia
  • Kierrä BPST lisää yhteen kierretangolla kiristääksesi tuulijäykistysliinan
  • TÄRKEÄÄ – kun asennetaan 60 mm liinoja, liinan kulmat on leikattava niin, että kaikkia 6 tappia kiristimessä voidaan käyttää, katso asennuskuvat alla.

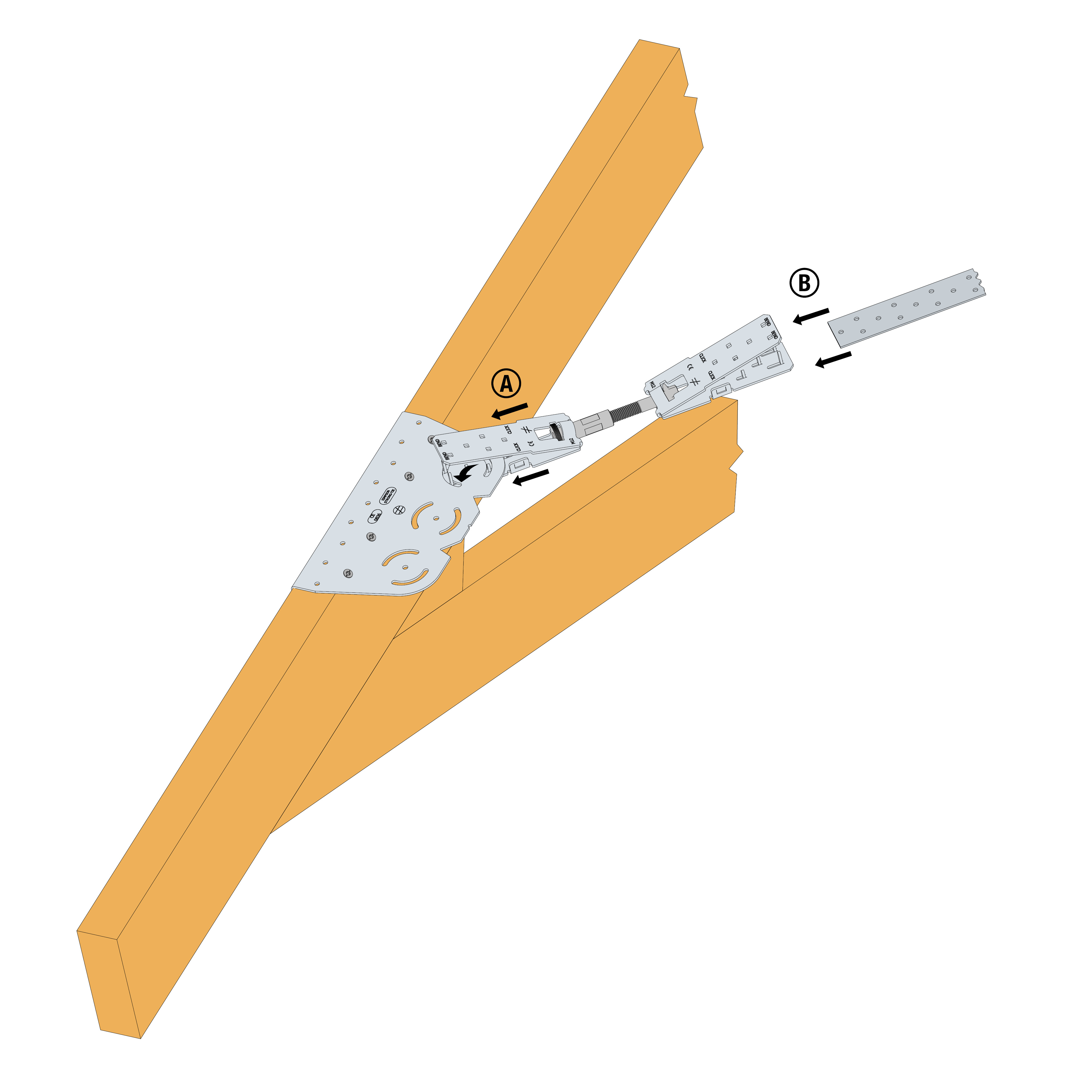

BPST Installation 1.jpg

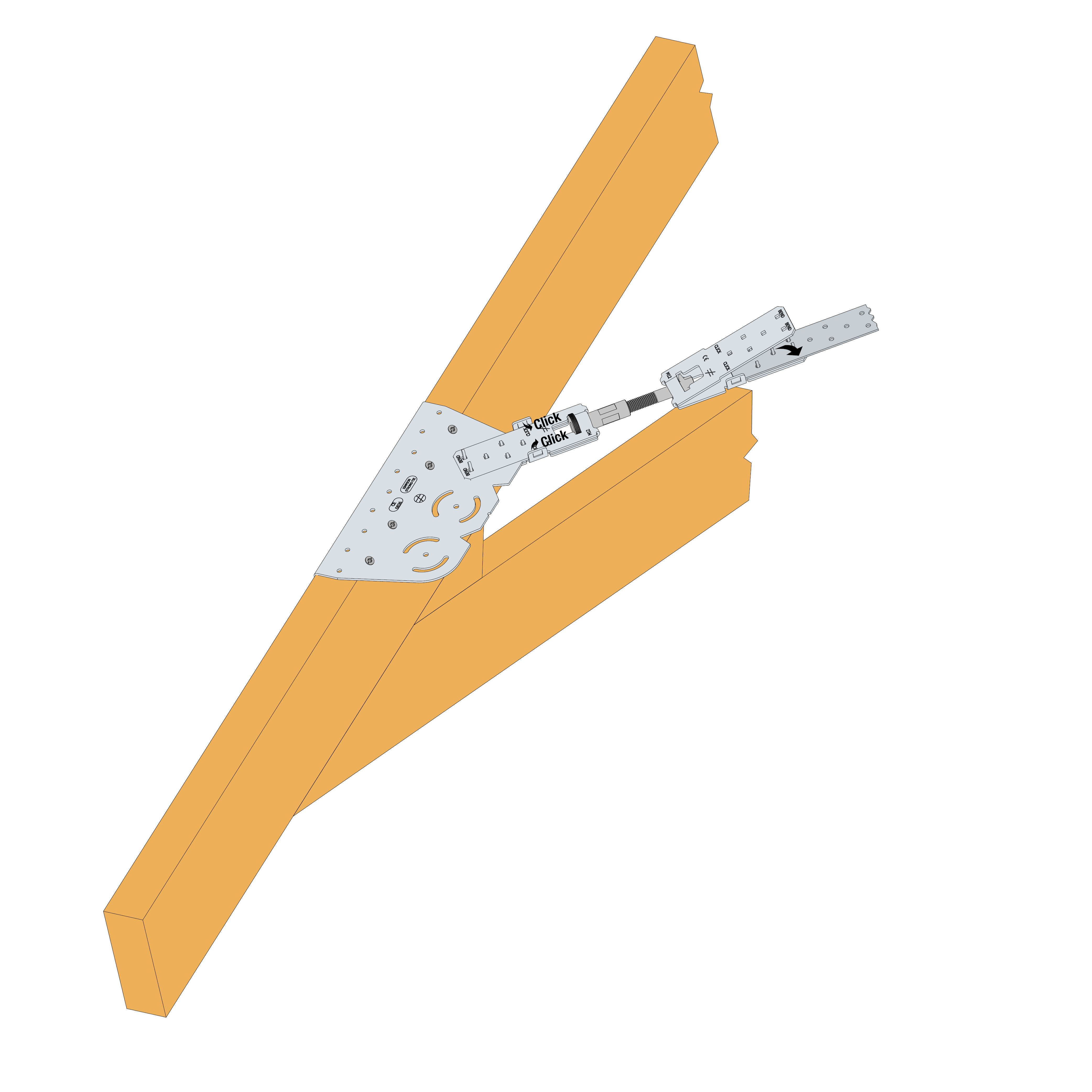

BPST Installation 2.jpg

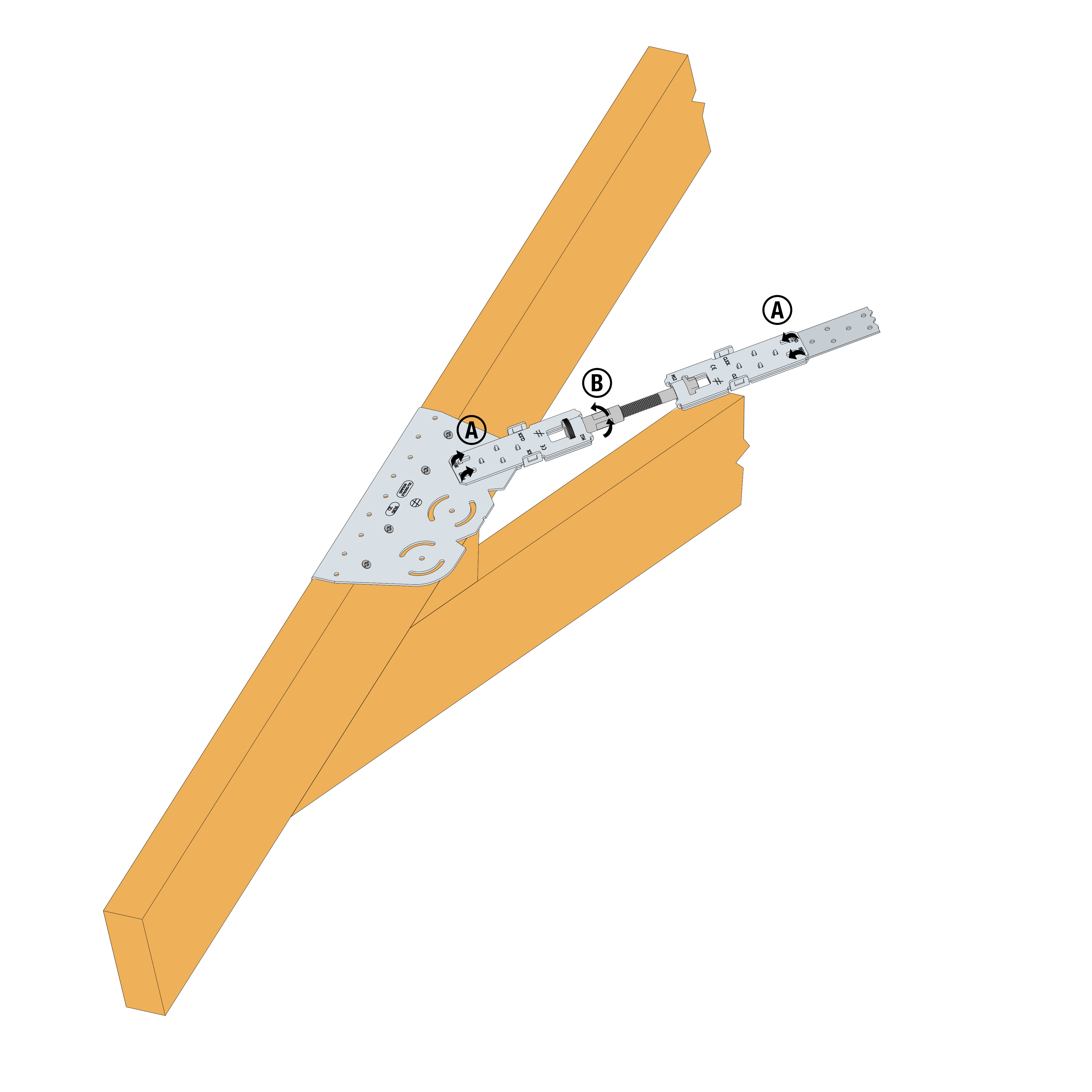

BPST Installation 3.jpg

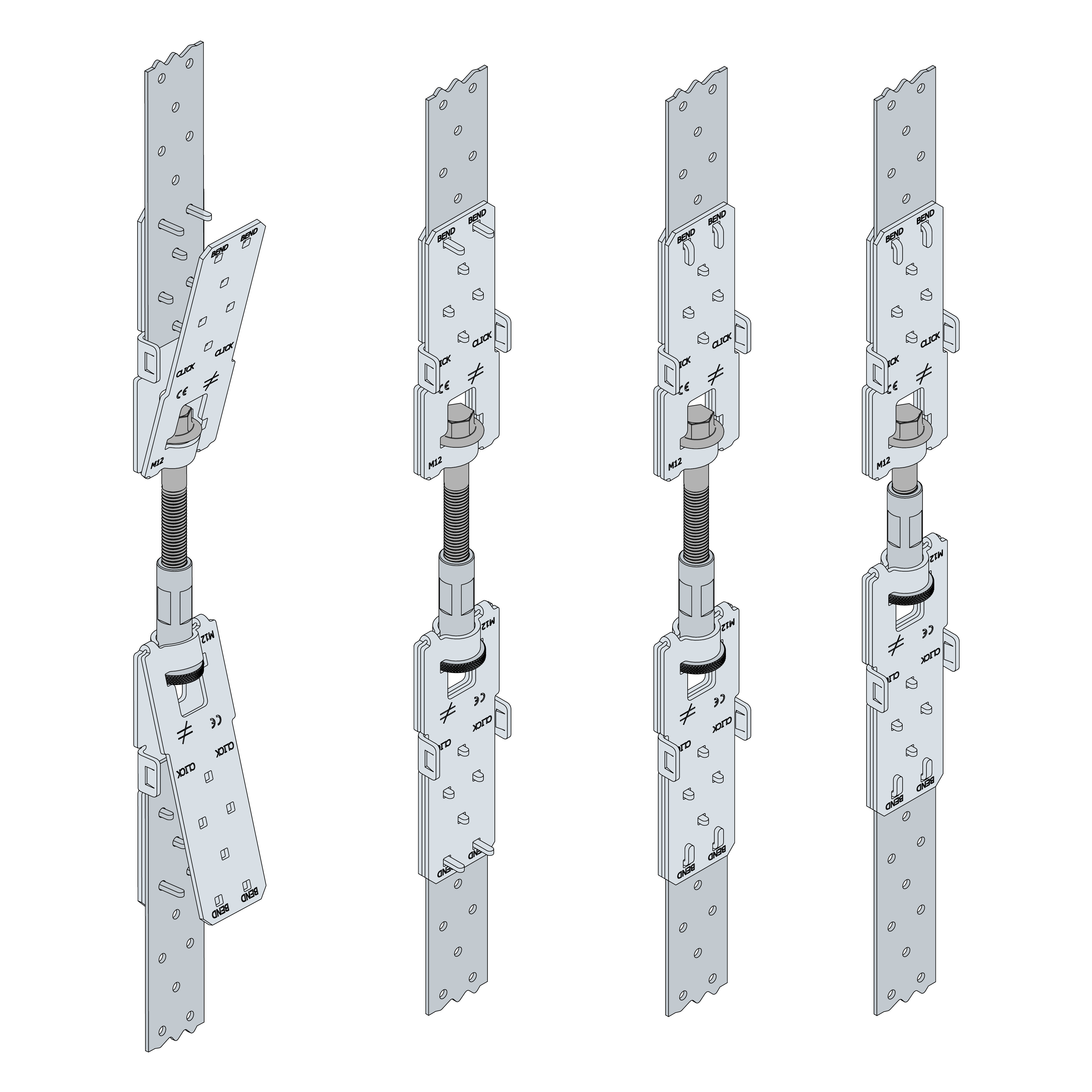

BPST Strap to Strap.jpg
BPST installation Zoom.jpg

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e10-0440-06-s.pdf
product.doc.history.show
uk-dop-e10-0440-05.pdf
uk-dop-e10-0440-issue-4.pdf
uk-dop-e10-0440-issue-3.pdf
uk-dop-e10-0440.pdf
026db6e0dc746a78bc80366e512011b2a04f3d00.pdf

Eurooppalainen tekninen arviointi (ETA)

eta-10-0440-2020-11-12.pdf
product.doc.history.show
eta100440-sst-roof-connectors-r4-2019.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD- ja BIM-kirjasto

2D

BPST

3D

BPST
