Ankkurit ja kiinnikkeet

Nailonkiinnikkeet

X3 3DG

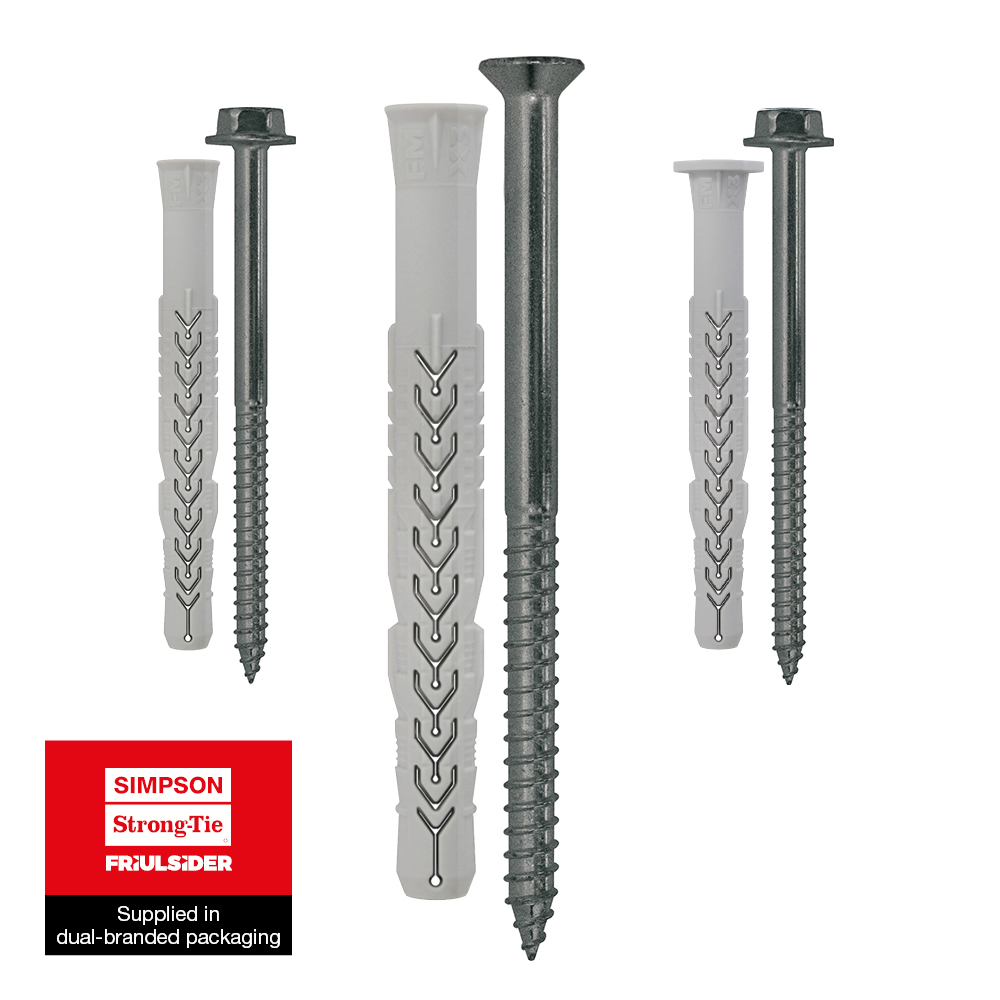

Suorituskykyinen pitkä tulppa 3DG-mattapinnalla

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Feu R 90

3DG Coating

Tuotteen yksityiskohdat

Ominaisuudet

Material

Plug: nylon
Screw: 3DG coated steel

Benefits

Extraordinary performance on all base materials.
Up to 3 embedment depths
Extreme versatility and significant reduction in installation time
Increased expansion
Designed for facades and heavy carpentry
Suitable for outdoor use thanks to 3DG coating

Sovellus

Applications

Ventilated facades
Steel carpentry
Wood carpentry

Suitable for

Non-cracked concrete
Solid brick
Honeycomb brick
Cell like clay brick
Lightweight honeycomb brick
Hollow dense aggregate block
Hollow light aggregate block
Aerated concrete
Solid stone

Tekniset tiedot

Tuotteen mitat - Uppokantaruuvit

Viite	Nylon fixings dimensions
	Tuot
	Tuotenumero	Tappi[mm]	Ruuv[mm]	Kiinnitettävän materiaalin maksimipaksuus[mm]	Vakiokiinnikkeen paksuus [tfᵢₓ][mm]	Vähennetty kiinnikkeen paksuus [tfᵢₓ][mm]	Kärki [TORX / SW]	Määrä / pakkaus[pcs]	Määrä per ulkolaatikko[mm]
64602C1010000	X3 3DG	10x100▲	7x108	50	30	10	T40	50.0	500.0
64602C1012000	X3 3DG	10x120▲	7x128	70	50	30	T40	50.0	500.0
64602C1014000	X3 3DG	10x140▲	7x148	90	70	50	T40	50.0	300.0
64602C1016000	X3 3DG	10x160▲	7x168	110	90	70	T40	50.0	250.0

⁽¹⁾Only for aerated concrete

▲ Quantity and delivery terms to be agreed

Tuotteen mitat - Erityinen kuusiokantaruuv

Taulukkoa "Tuotteen mitat - Erityinen kuusiokantaruuv" ei voida näyttää: viitteitä ei ole saatavilla.

Tuotteen mitat - Suuri reunatappi Ø18 kuusiokantaruuvilla

Viite	Nylon fixings dimensions
	Tuot
	Tuotenumero	Tappi[mm]	Ruuv[mm]	Kiinnitettävän materiaalin maksimipaksuus[mm]	Vakiokiinnikkeen paksuus [tfᵢₓ][mm]	Vähennetty kiinnikkeen paksuus [tfᵢₓ][mm]	Kärki [TORX / SW]	Ava[mm]	Sisäänrakennettu aluslevy	Määrä / pakkaus[pcs]	Määrä per ulkolaatikko[mm]
64703C1010000	X3 3DG	10x100	7x108	50	30	10	T40	13	19	50.0	500.0
64703C1012000	X3 3DG	10x120	7x128	70	50	30	T40	13	19	50.0	300.0
64703C1014000	X3 3DG	10x140	7x148	90	70	50	T40	13	19	50.0	300.0
64703C1016000	X3 3DG	10x160	7x168	110	90	70	T40	13	19	50.0	250.0

⁽¹⁾ Only for aerated concrete

Sertifiointi

Eurooppalainen tekninen arviointi (ETA)

x3-eta-19-0245-en-2022-03-21.pdf

product.doc.history.none

CAD- ja BIM-kirjasto

64602C1010000

64602C1016000

64602C1012000

64703C1010000

64703C1016000

64602C1014000

64703C1014000

64703C1012000

ZIP-paketit

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D yksinkertaistettu
IFC ZIP SAT ZIP SKP ZIP STL ZIP
