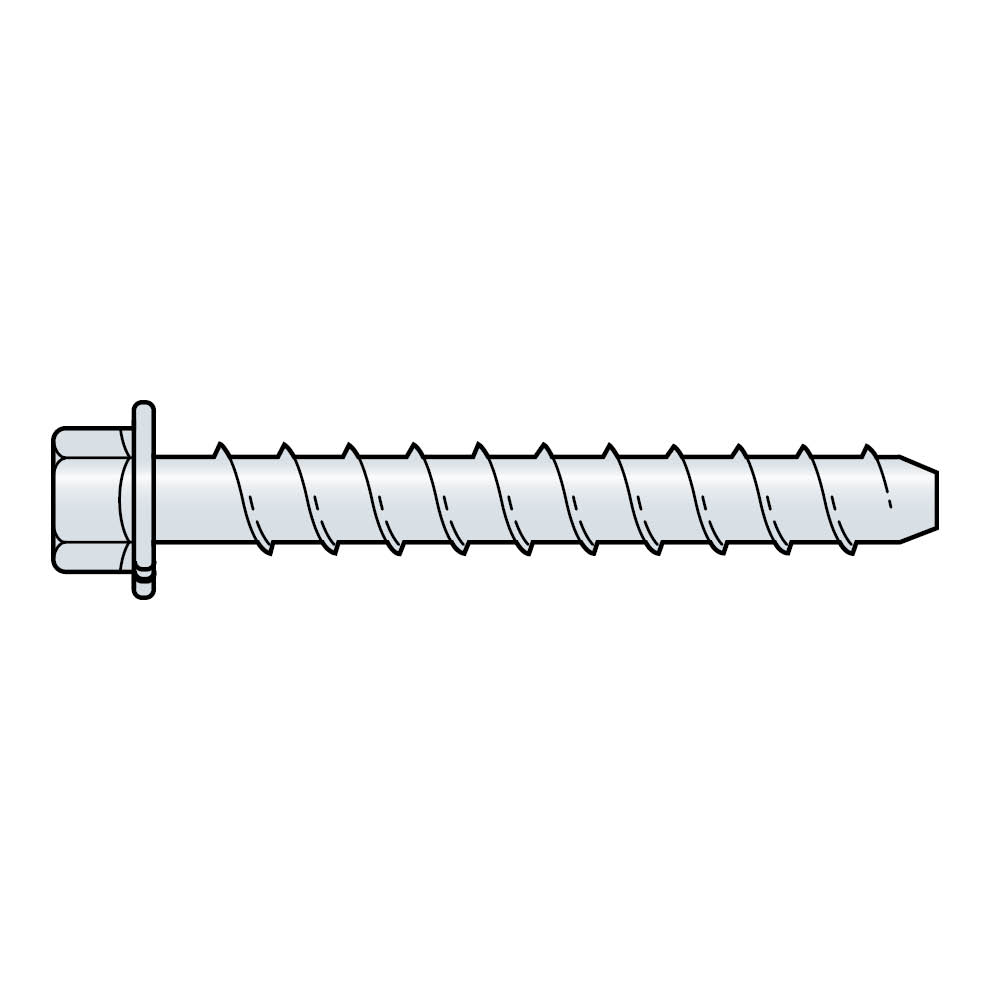

THD

Suurikapasiteettinen alaleikkausankkuri, betoniruuvit

Undecut anchor for heavy duty

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Sprinkler Systems

Käyttöluokka 2

Indoor

Sähkösinkitty teräs

Feu R 120

Reunaetäisyys ja alalävistys

THD_SSTBP_homepage_FI_fi

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Sähkögalvanoitu teräs

Hyödyt

Nopeampi asennus kuin laajeneva ankkuri
esteettinen kuusikulmainen pää
Suuri

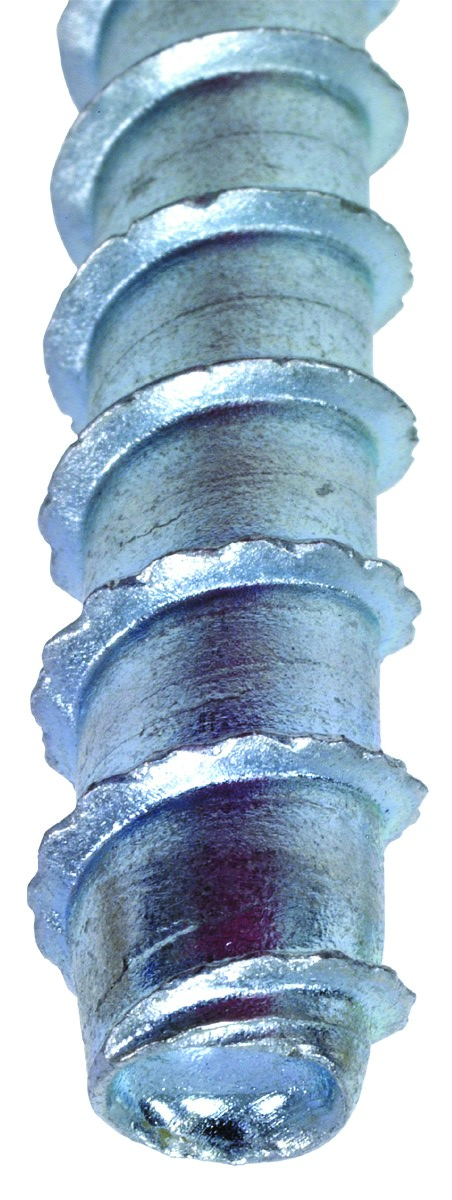

Kierteen muotoilu siirtää kuormituksen tehokkaasti alustaan
Vakiomitat
Erityinen lämpökäsittelyprosessi luo kärjen kovuuden, joka parantaa leikkausominaisuuksia ilman, että sitkeys kärsii
Ei vaadi erityistä poranterää – suunniteltu asennettavaksi vakiokokoisilla ANSI-toleranssiporanterillä
Testit osoittavat, että Titen HD® asennetaan betoniin 50 % pienemmällä vääntömomentilla kuin kilpailevat ankkurit
Kuusiokoloinen aluslevy ei vaadi erillistä aluslevyä ja antaa siistin asennuksen
Irrotettava – ihanteellinen väliaikaiseen ankkurointiin (esim. muottiin, tuentaan) tai sovelluksiin, joissa kiinnikkeet on mahdollisesti siirrettävä (ankkurin uudelleenkäyttöä luetteloidun kuormitusarvon saavuttamiseksi ei suositella)

Sovellus

Liitos

Halkeillut ja halkeilemattomat betonipinnat

Käyttötarkoitus

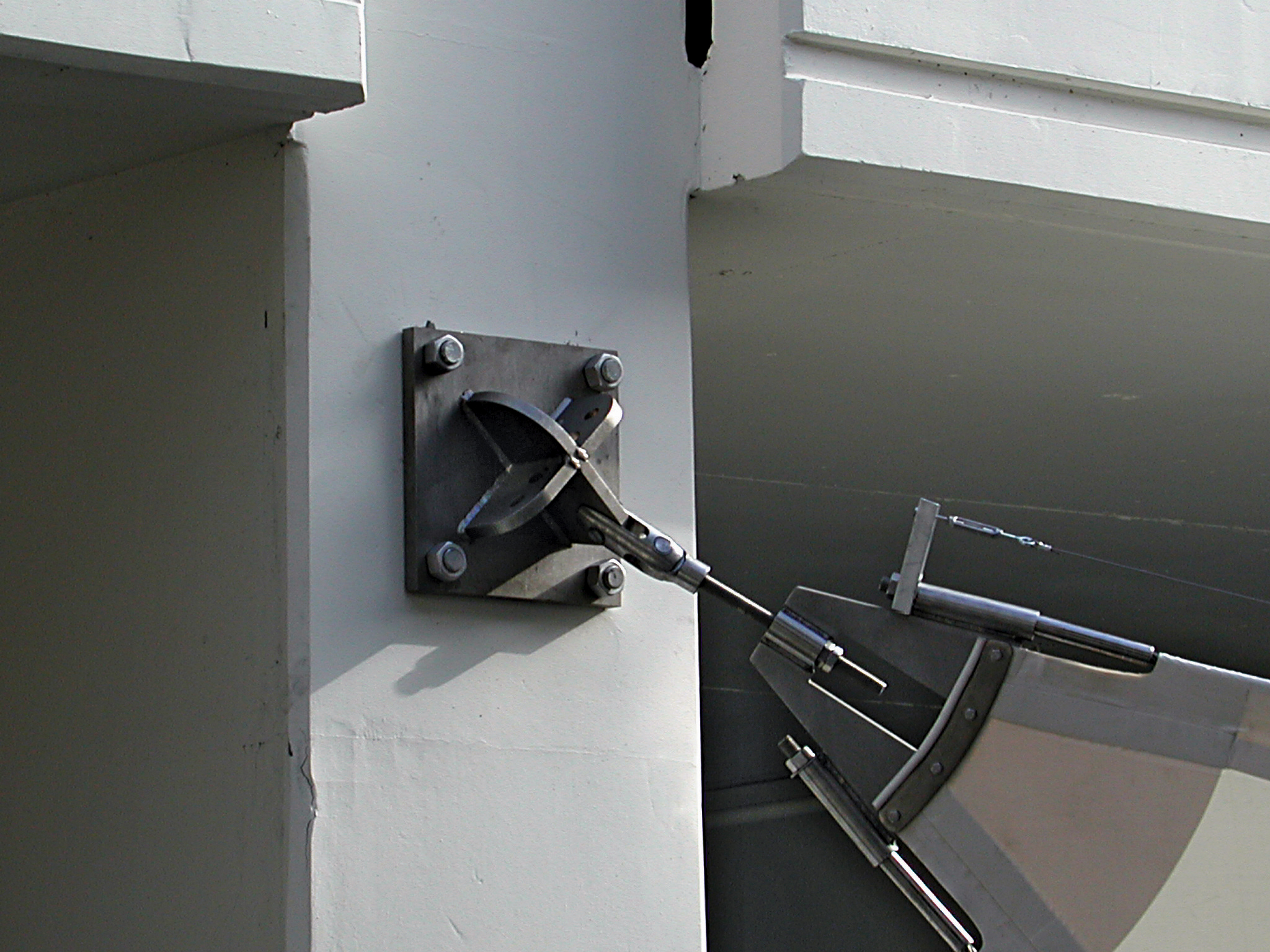

Raskas kiinnitys: ripustimet, kaiteet...
Lukuisat liitännät: kaapelihylly, stadiontuolit, telineet...;
Väliaikainen käyttö

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Metallic fixings dimensions								Metallic fixings Installation data
	Tuotenumero	Mitat ja ominaisarvot[mm]		Other					Asennustiedot
	Tuotenumero	Ulkohalkaisija[mm]	Pituus[mm]	Reiän halkaisija kiinnityskohteessa[mm]	Kiinnikkeen paksuus [tfᵢₓ] (¹)[mm]	Reiän halkaisija [dₒ][mm]	Määrä / pakkaus[pcs]	Paino[kg]	Min. poraussyvyys
THD M8-70/5	THD08070	10.3	70	12	5	8	50.0	-	75
THD M8-80/15	THD08080	10.3	80	12	15	8	50.0	-	75
THD M8-120/55	THD08120	10.3	120	12	55	8	50.0	-	75
THD M10-80/5	THD10080	12.5	80	14	5	10	50.0	-	85
THD M10-100/25	THD10100	12.5	100	14	25	10	50.0	-	85
THD M10-120/45	THD10120	12.5	120	14	45	10	50.0	-	85
THD M10-170/95	THD10170	12.5	170	14	95	10	50.0	0.12	85

Suunnittelukestävyys

Viite	Metallic fixings loads
	Suunnittelukestävyys[kN]																Design capacity - Non-cracked concrete
	Jännitys - Nᵣd[kN]								Leikkaus - Vᵣd[kN]								Taivutusmomentti – Mᵣd[Nm]
	Cracked concrete				Non-cracked concrete				Cracked concrete				Non-cracked concrete
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7

1) Laskentakestävyydet on laskettu käyttäen ETA-12/0060-standardissa määriteltyjä kestävyyksien osittaisia varmuuskertoimia.
2) Suositellut kuormat on laskettu käyttäen ETA-12/0060-standardissa määriteltyjä kestävyyksien osittaisia varmuuskertoimia sekä vaikutusten osittaista varmuuskerrointa
γF=1,4.
3) Kuormitusarvot ovat voimassa raakabetonille ja teräsbetonille, jossa raudoitusten välinen etäisyys on s ≥ 15 cm (halkaisijasta riippumatta) tai s ≥ 10 cm, jos
raudoituksen halkaisija on 10 mm tai pienempi.
4) ”Yhdistettyjen veto- ja leikkauskuormien tai ankkuriryhmien osalta ja/tai reunan vaikutuksen tapauksessa on suoritettava laskelma ETAG 001:n liitteen C suunnittelumenetelmän A mukaisesti tai
CEN/TS 1992-4:2009 -standardin suunnittelumenetelmän A mukaisesti. Palolle altistuvat ankkurit on suunniteltava EOTA -TR 020:2004 -standardin tai CEN/TS 1992-4:2009 -standardin liitteen D mukaisesti.
Katso lisätietoja standardista ETA-12/0060.

Suositellut kuormat – halkeillut betoni

Viite	Metallic fixings loads
	Recommended load - Cracked concrete								Design capacity - Cracked concrete
	Tension (¹-²)				Shear (¹-³)				Cracked concrete C20/25
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	Cracked concrete C20/25
THD M8-70/5	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M8-80/15	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M8-120/55	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M10-80/5	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-100/25	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-120/45	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-170/95	3	3.6	4.2	4.6	13	13	13	13	37.6

Käyttökuormat - halkeilematon betoni

Viite	Metallic fixings loads
	Recommended load - Non-cracked concrete
	Shear (¹-³)				Tension (¹-²)
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	8.3	8.3	8.3	8.3	3	3.6	4.2	4.6
THD M8-80/15	8.3	8.3	8.3	8.3	3	3.6	4.2	4.6
THD M8-120/55	8.3	8.3	8.3	8.3	3	3.6	4.2	4.6
THD M10-80/5	13	13	13	13	4.2	5.1	5.9	6.5
THD M10-100/25	13	13	13	13	4.2	5.1	5.9	6.5
THD M10-120/45	13	13	13	13	4.2	5.1	5.9	6.5
THD M10-170/95	13	13	13	13	4.2	5.1	5.9	6.5

1) The recommended loads have been calculated using the characteristic capacities stated in the ETA with the partail safety factors given in the ETAG001 and the partial safety factor for loads: f = 1.4.
2) The recommended axial loads are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10 mm or smaller.
3) The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per
ETAG 001, Annex C, design method A.
4) Concrete is considered non-cracked when the tensile stress within the concrete is \sigmaL + \sigmaR ≤ 0. In the absence of detailed verification \sigmaR = 3 N/mm² can be assumed ( \sigmaL equals the tensile
stress within the concrete induced by external loads, anchors loads included).

5) If spacings or edge distances are lower than characteristic ones (S ≤ Scr,N and/or C ≤ Ccr,N ) then the calculation should be made according to ETAG001, annex Cn A method. For further information see ETA-06/0123
6) The recommended bending moment is only valid for threaded rods.

sallitut kuormat

Viite	Metallic fixings loads
	sallitut kuormat C20/25 **)[kN]
	Nzuₗ[kN]	Vzuₗ[kN]
THD M8-70/5	2.4	8.3
THD M8-80/15	2.4	8.3
THD M8-120/55	2.4	8.3
THD M10-80/5	3	13.0
THD M10-100/25	3	13.0
THD M10-120/45	3	13.0
THD M10-170/95	3	13.0

**) Sallitut kuormitukset koskevat yksittäisiä ankkureita halkeillussa betonissa ilman keskipiste- ja reunaetäisyyksien vaikutusta

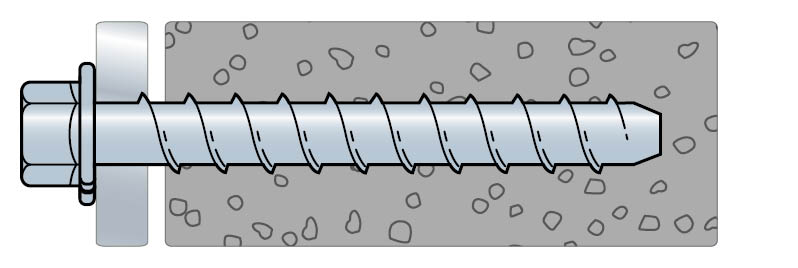

Asennus

Kiinnittäminen

Poraa alustaan reikä karbidiporanterällä, jonka halkaisija on sama kuin asennettavan ankkurin nimellishalkaisija. Poraa reikä määritettyyn upotussyvyyteen ja vähimmäisreikä syvyyteen (katso taulukko oikealla), jotta kierteen porauspöly ehtii laskeutua, ja puhdista reikä paineilmalla. (Yläpuolisia asennuksia ei tarvitse puhdistaa paineilmalla.) Vaihtoehtoisesti poraa reikä riittävän syväksi, jotta upotussyvyys ja poraus- ja kierteenporauspöly mahtuvat siihen.
Työnnä ankkuri kiinnikkeen läpi reikään.
Kiristä ankkuri kiinnitysmateriaaliin, kunnes kuusiorengaspää koskettaa kiinnikettä.





Asennustiedot

Viite	Metallic fixings dimensions				Metallic fixings Installation data
	Other			Mitat ja ominaisarvot[mm]	Asennustiedot			Välit ja reunojen etäisyydet
	Reiän halkaisija [dₒ][mm]	Reiän halkaisija kiinnityskohteessa[mm]	Iskuruuvimeisselin suurin vääntömomentti[Nm]	Pää[mm]	Min. poraussyvyys	Kiristysmomentti[Nm]	Porauksen syvyys[mm]	Characteristic spacing(⁵) - Scᵣ,ₙ[mm]	Vähimmäis- keskiöväli[mm]	Characteristic edge distance - Ccᵣ,ₙ[mm]	Vähimmäis- reunaetäisyys[mm]	Min. tukipaksuus [hₘᵢₙ][mm]
THD M8-70/5	8	12	≤ 200	13	75	NA	47	141	50	70.5	50	105
THD M8-80/15	8	12	≤ 200	13	75	NA	47	141	50	70.5	50	105
THD M8-120/55	8	12	≤ 200	13	75	NA	47	141	50	70.5	50	105
THD M10-80/5	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M10-100/25	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M10-120/45	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M10-170/95	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e12-0060-issue-3.pdf

product.doc.history.show

2015-08-05

uk-dop-e12-0060-issue-1.pdf

2013-03-01

52e4aa8a92ad418eb891d81fee750b2b0d357746.pdf

Eurooppalainen tekninen arviointi (ETA)

eta-12-0060.pdf
