SWWZ rakenteellinen aluslevypuuruuvi, kyllästetty

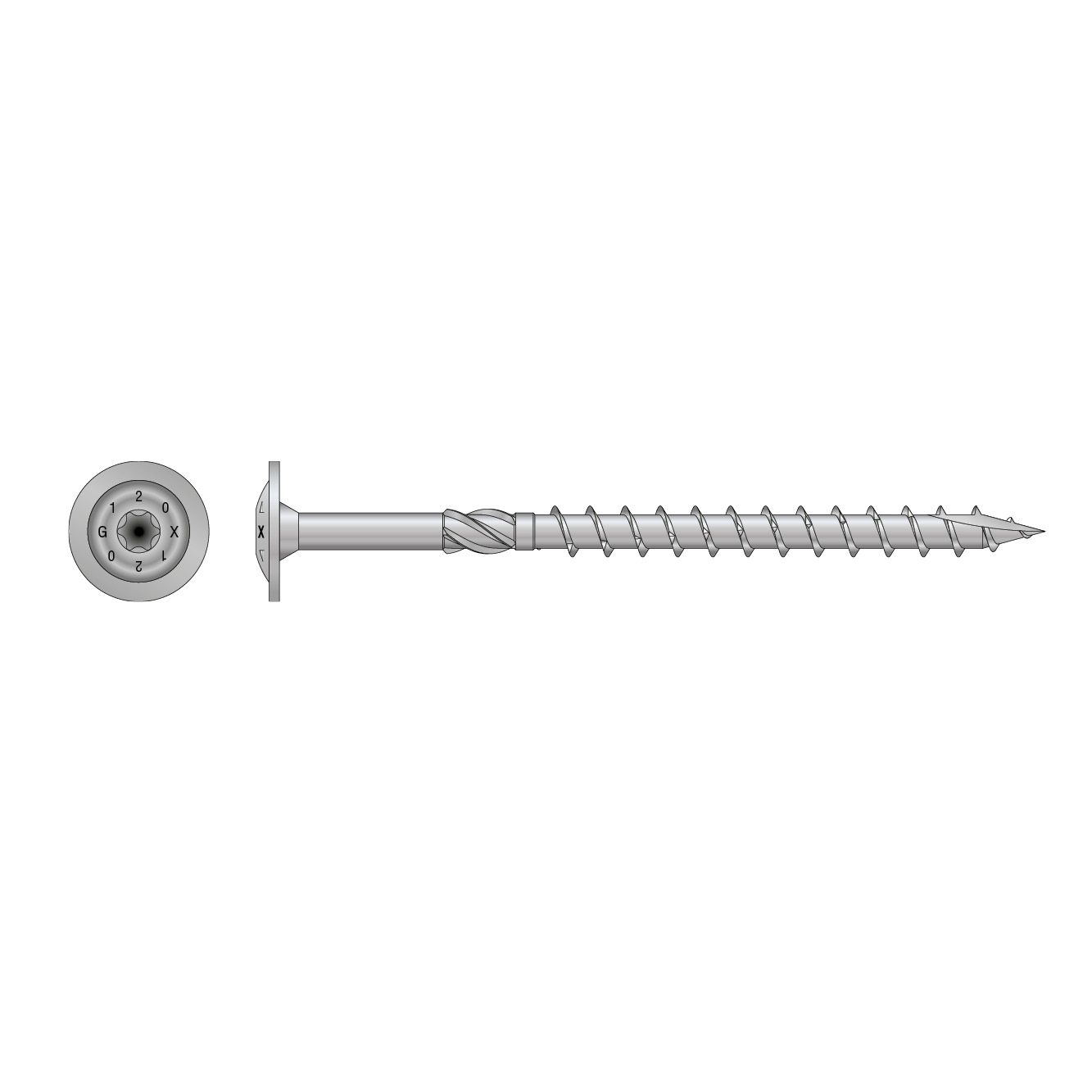

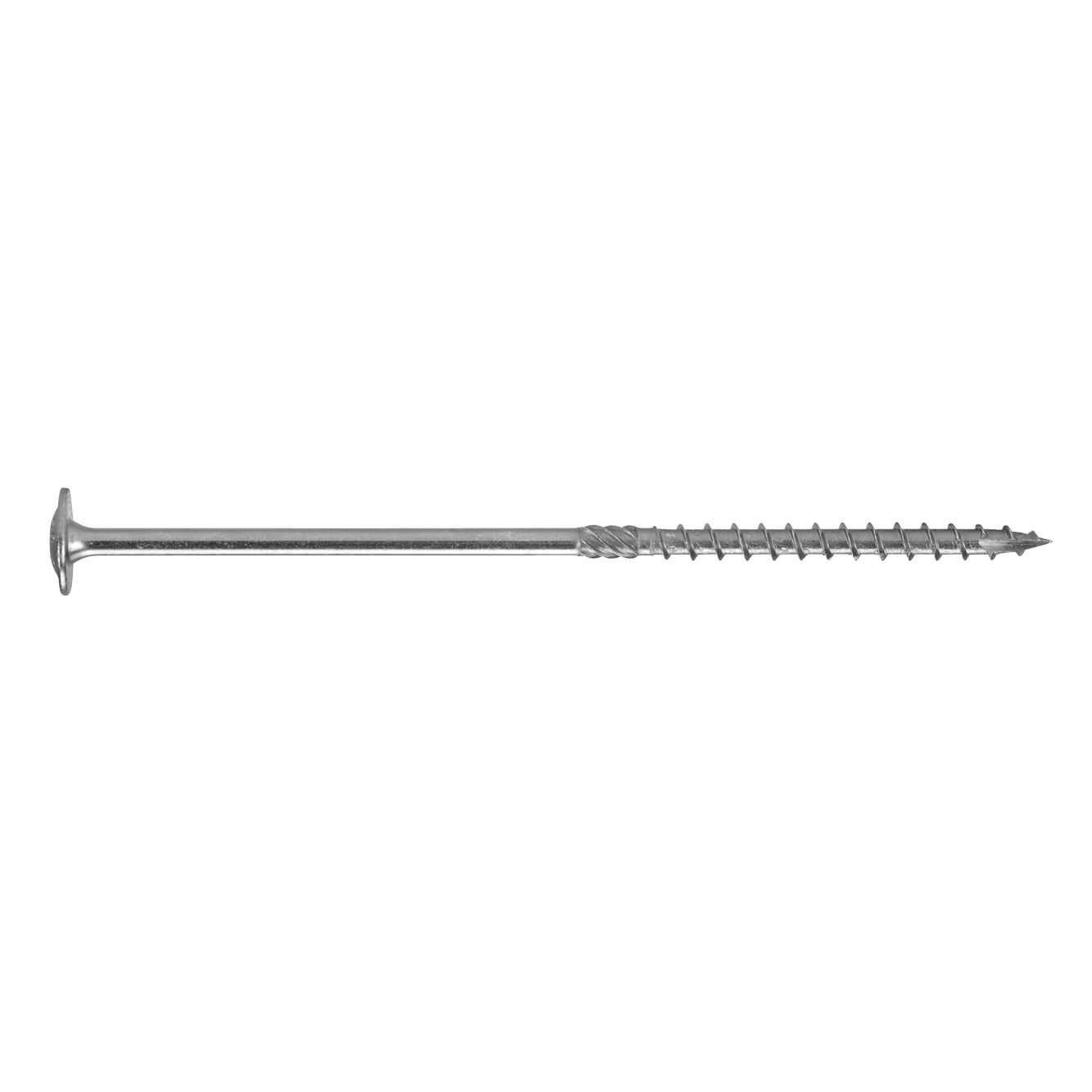

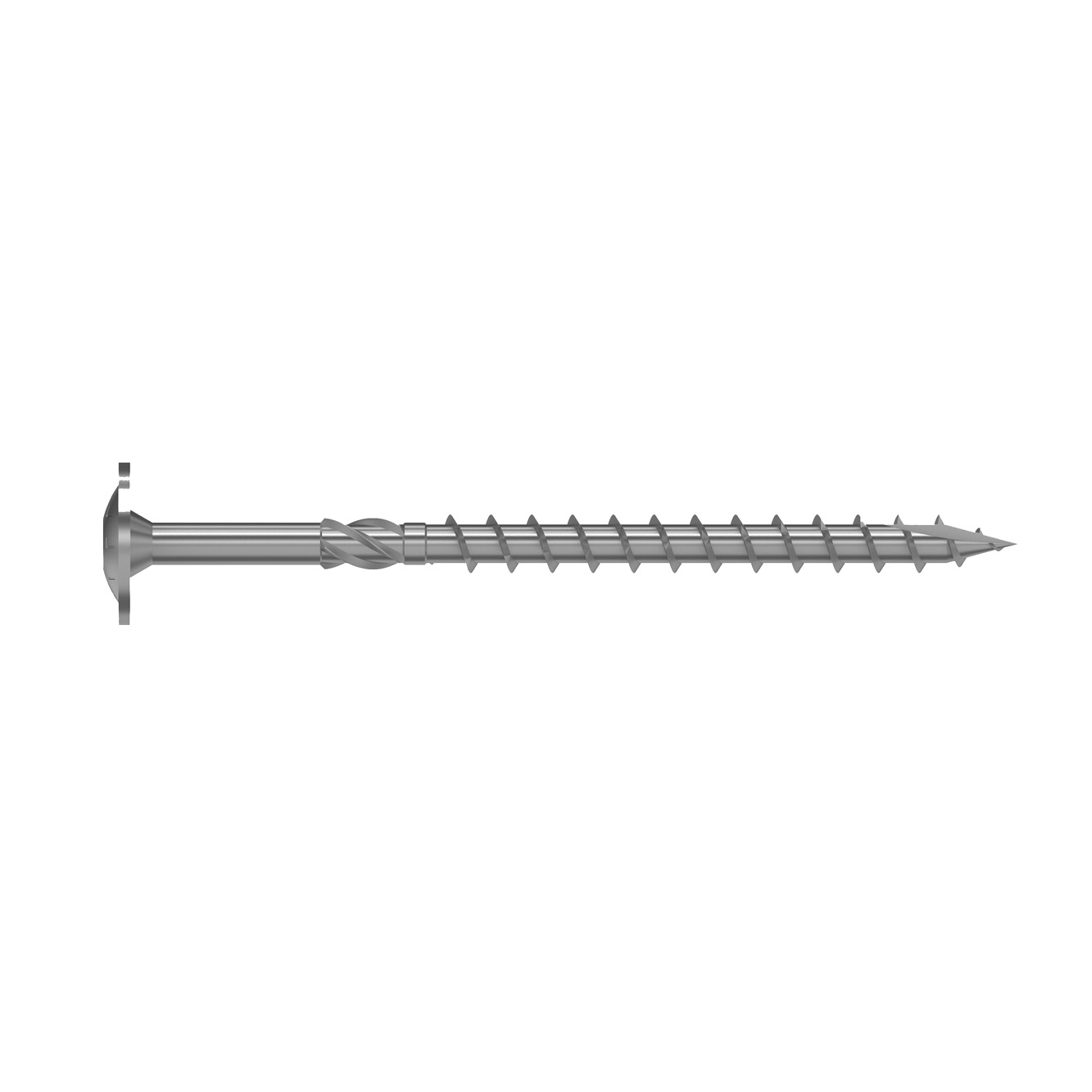

The Solid-Drive® SWWZ partially threaded washer head wood screw is a structural fastener available in a variety of dimensions and is designed for cross-laminated timber (CLT) and glulam construction as well as general exterior wood applications.

These partially-threaded, 6.0, 8.0 and 10.0 diameter [mm] structural fasteners are designed to pull structural members together with superb holding power and excellent load capacity. The large washer head provides exceptional pull-through resistance while allowing the wood members to close up firmly. Predrilling is typically not required. For interior and exterior applications.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Käyttöluokka 3

Impreg® +

Outdoor

EPD

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

Impreg+ pinnoitettu

Impreg + on elektrolyyttinen, epäorgaaninen pintakäsittely, joka koostuu sinkistä ja nikkelistä. Vahvan metalliseoksen ansiosta pinnoite on erittäin kestävä ja sopii korroosiota aiheuttaviin ympäristöihin.

C4-hyväksytty 15 vuodeksi standardin EN ISO 11997-1:2017, sykli B mukaisesti
REACH-, RoHS- ja ELV-direktiivien mukainen
Kromi (VI) vapaa
Ei galvaanista korroosiota alumiiniliitoksissa
Teräksen ja pinnoitteen välisen vahvan tarttuvuuden ansiosta Impreg+ säilyttää korroosionkestävyytensä myös asennuksen jälkeen
Kestää lämpötiloja jopa 300° (C)

Ominaisuudet:

ETA - Euroopan tekninen arviointi
Ei esiporausta
Korkea vetolujuus
Sisäinen kuusiokolo
Aluslevypää
Tyyppi 17 piste

Sovellus

Application

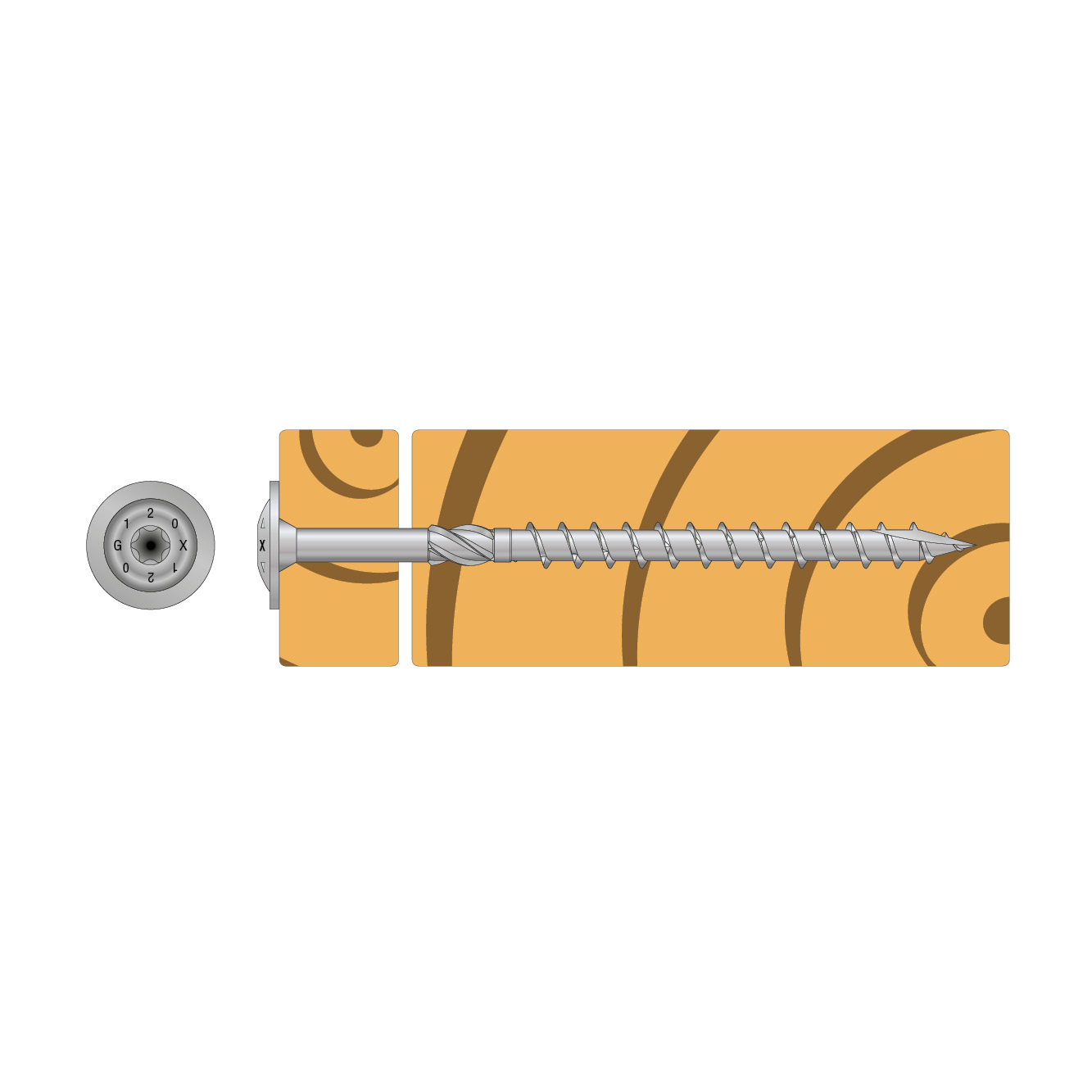

Rakenteelliset puu-puu-liitokset, mukaan lukien liimapuutavara ja yleiset puutavarasovellukset

Benefits

Pesupää luo korkean vetokestävyyden
Impreg+ sisä- ja ulkokäyttöön
Tyypin 17 katkaisukohta vähentää puun halkeilun riskiä asennuksen aikana
Kestävä kierre ja varsi takaavat lujuuden ja vakauden
Jyrsitty kierre vähentää kiinnitysmomenttia
Syvä 6-lohkoinen syvennys parantaa hallittavuutta ja pidentää terän käyttöikää

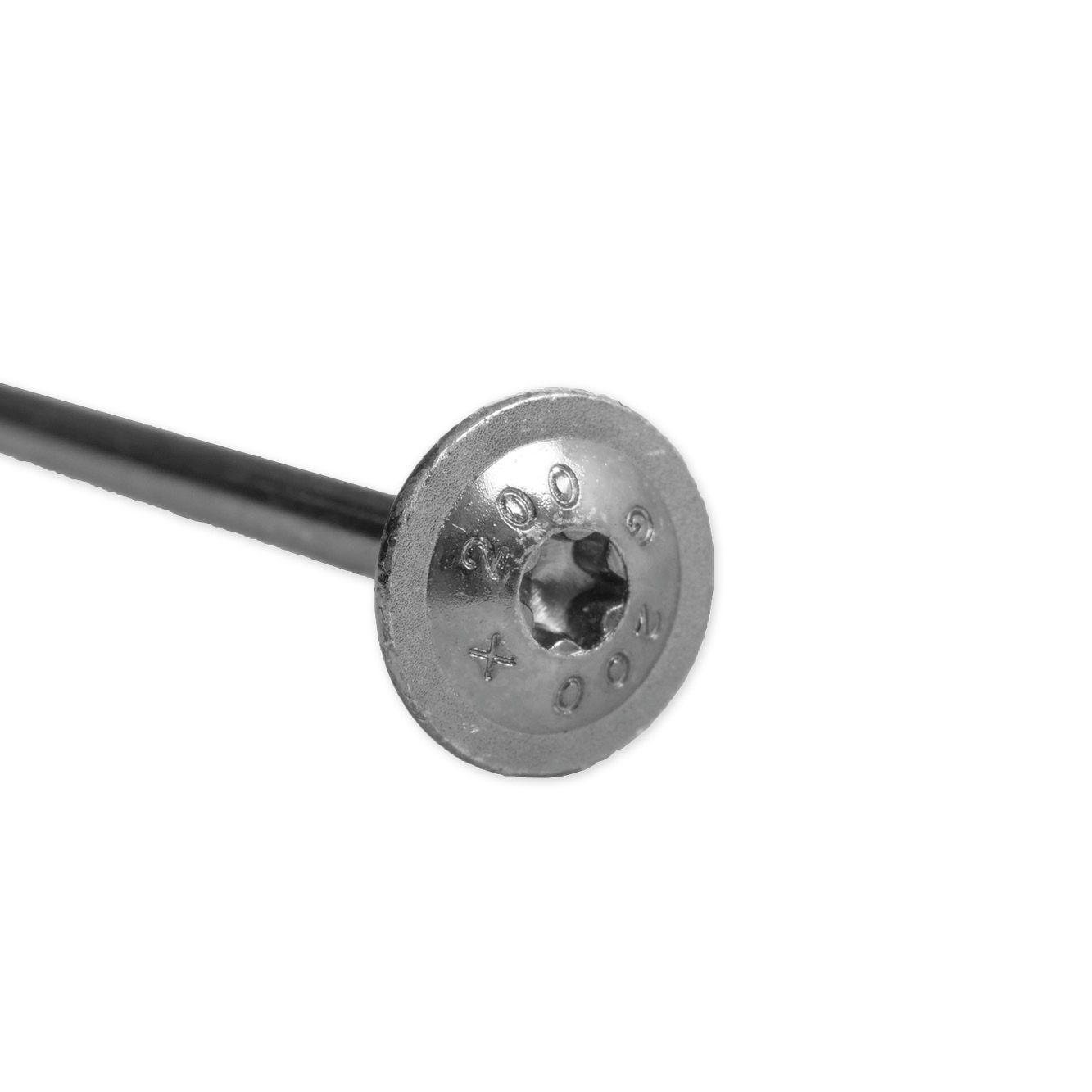

Pääleimassa on pituus millimetreinä tarkastusta varten

Tekniset tiedot

Mitat

Product dimensions

Tuotenro	Item code	DB nr.	NOBB nr.	Gunnebo tuotenro	Fastener dimensions [mm]										Qty/box
Tuotenro	Item code	DB nr.	NOBB nr.	Gunnebo tuotenro	d	l	t_fix	d_h	d₁	A_h	h_t	l_g	l_p	bit	Qty/box
SWWZ6.0X80	76352	2277072	-	76339	6	80	30	14	3.8	-	-	50	-	T-30	50
SWWZ6.0X90	76452	2277073	-	76342		90	40	14	3.8	-	-	50	-	T-30	50
SWWZ6.0X100	76453	2277074	-	76343		100	30	14	3.8	-	-	70	-	T-30	50
SWWZ6.0X120	76454	2277075	-	76344		120	50	14	3.8	-	-	70	-	T-30	50
SWWZ8.0X80	76455	2277076	-	76345	8	80	30	22.2	5.3	-	-	50	-	T-40	50
SWWZ8.0X90	76457	2277077	-	76346		90	40	22.2	5.3	-	-	50	-	T-40	50
SWWZ8.0X100	76601	2277079	-	76347		100	50	22.2	5.3	-	-	50	-	T-40	50
SWWZ8.0X120	76603	2277081	-	76350		120	40	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X140	76604	2277082	-	76351		140	60	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X180	76605	2277083	-	76353		180	100	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X200	76606	2277084	-	76354		200	120	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X240	76607	2277086	-	76355		240	160	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X300	76608	2277089	-	76356		300	220	22.2	5.3	-	-	80	-	T-40	50
SWWZ8.0X340	76609	2277091	-	76357		340	260	22.2	5.3	-	-	80	-	T-40	50
SWWZ10.0X160	76610	2277092	-	76358	10	160	80	25.9	6.3	-	-	80	-	T-40	25
SWWZ10.0X180	76611	2277100	-	76359		180	100	25.9	6.3	-	-	80	-	T-40	25
SWWZ10.0X200	76612	2277102	-	76360		200	120	25.9	6.3	-	-	80	-	T-40	25
SWWZ10.0X240	76613	2277104	-	76361		240	160	25.9	6.3	-	-	80	-	T-40	25

Product characteristic properties

Tuotenro	Product characteristic properties
Tuotenro	Characteristic Yield Moment – M_y,k [Nm]	Characteristic withdrawal parameter - f_ax,k,90° [N/mm²]	Characteristic head pull-through parameter - f_head,k [N/mm²]	Characteristic tensile capacity - f_tens,k [kN]	Characteristic torsional strength - f_tor,k [Nm]	Torsonial ratio
SWWZ6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X90	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X90	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5
