ESCRFTZ

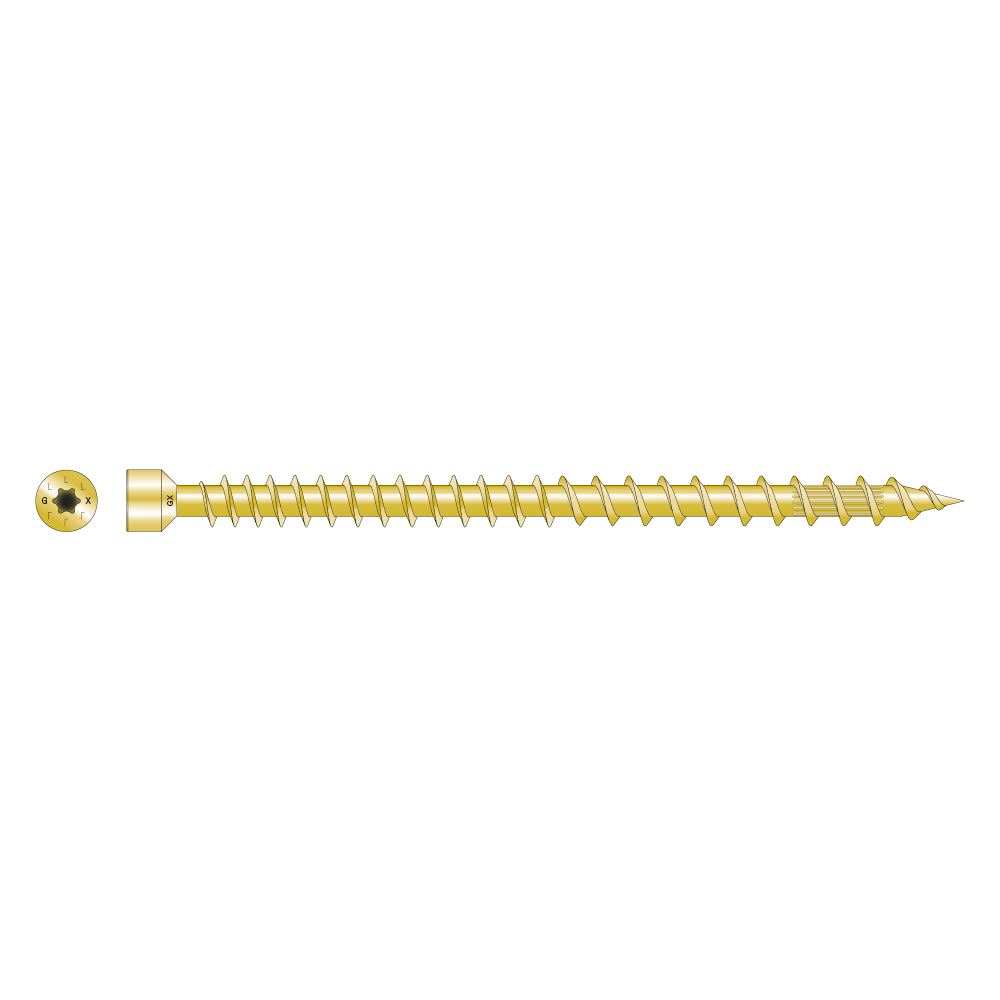

Täysikierrekantainen sylinteripäärakennuruuvi

The ESCRFTZ cylindrical head structural wood screw with full thread is designed for timber framing, framework and reinforcement. This screw can be used for a wide range of applications in professional wood construction.

Find it in the Solid Wood Application >

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Indoor

EPD

Yellow electro-galvanized steel

Fastener Designer

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

Karkaistu hiiliteräs
Sähkögalvanoitu keltainen passivoitu

Advantages

Sylinterikanta: ihanteellinen huomaamattomaan puu/puu-kokoonpanoon, kun pää on tasainen pinnan kanssa tai upotettu puuhun
Täysin epäsymmetrinen kierremaksimaaliseen irrotuskykyyn, mahdollistaa puristuskuormituksen kantokyvyn
Torx-kiinnitys: vähentää terän kulumista

Sovellus

Suitable for

Massiivipuu, liimapuupalkit, CLT, puupohjaiset paneelit

When to use

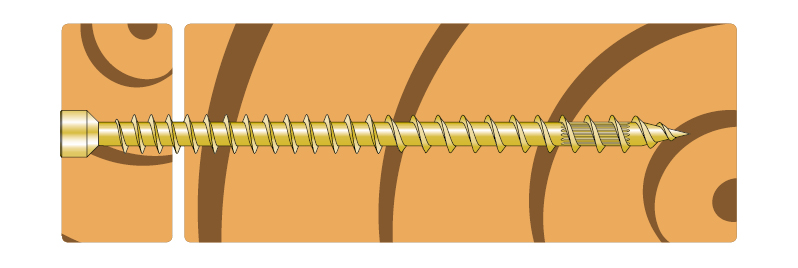

Puu-puu-kokoonpano
Puun vahvistaminen (poikittaiseen vetoon tai puristukseen)
Ristikkäin asennetut ruuvit optimaalisen kapasiteetin saavuttamiseksi

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat[mm]
	Muu				Mitat ja ominaisarvot[mm]
	DB nr.	NOBB nr.	Määrä pakkauksessa	Paino[kg]	d[mm]	L[mm]	dₕ[mm]	d₁[mm]	lg[mm]	Bit[mm]
ESCRFTZ8.0X120	1965722	-	50.0	0.025	8	120	10.2	5.1	110	T-40
ESCRFTZ8.0X140	1965723	-	50.0	0.032	8	140	10.2	5.1	130	T-40
ESCRFTZ8.0X160	1965724	-	50.0	0.007	8	160	10.2	5.1	150	T-40
ESCRFTZ8.0X180	-	-	50.0	0.008	8	180	10.2	5.1	170	T-40
ESCRFTZ8.0X200	1965725	-	50.0	0.008	8	200	10.2	5.1	190	T-40
ESCRFTZ8.0X220	-	-	50.0	0.009	8	220	10.2	5.1	210	T-40
ESCRFTZ8.0X240	1965726	-	50.0	0.01	8	240	10.2	5.1	230	T-40
ESCRFTZ8.0X260	-	-	50.0	0.011	8	260	10.2	5.1	250	T-40
ESCRFTZ8.0X280	-	-	50.0	0.012	8	280	10.2	5.1	270	T-40
ESCRFTZ8.0X300	-	-	50.0	0.012	8	300	10.2	5.1	290	T-40
ESCRFTZ8.0X350	-	-	50.0	0.014	8	350	10.2	5.1	340	T-40

Tuotteen ominaisuudet

Viite	Screw Parameters
	Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm]
	Taivutuslujuus - My,ₖ[Nm]	Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀°[N/mm²]	Tyypillinen vetolujuus - fₜₑₙₛ,ₖ[kN]	Tyypillinen vääntölujuus - fₜₒᵣ,ₖ[Nm]
ESCRFTZ8.0X120	20.3	13.1	24.1	-
ESCRFTZ8.0X140	20.3	13.1	24.1	-
ESCRFTZ8.0X160	20.3	13.1	24.1	-
ESCRFTZ8.0X180	20.3	13.1	24.1	-
ESCRFTZ8.0X200	20.3	13.1	24.1	-
ESCRFTZ8.0X220	20.3	13.1	24.1	-
ESCRFTZ8.0X240	20.3	13.1	24.1	-
ESCRFTZ8.0X260	20.3	13.1	24.1	-
ESCRFTZ8.0X280	20.3	13.1	24.1	-
ESCRFTZ8.0X300	20.3	13.1	24.1	-
ESCRFTZ8.0X350	20.3	13.1	24.1	-

Asennus

Välimatkat ja reunamatkat – Leikkauskuormitetut ruuvit

Viite	Screw spacing
	Vähimmäisreunaetäisyydet ja -välit leikkauskuormitetuille ruuveille[mm]
	Kulma kuorman ja syyn välillä = 0°						Kuormituksen ja syyn välinen kulma = 90°
	a₁.₀[mm]	a₂.₀[mm]	a₃.ₜ.₀[mm]	a₃.c.₀[mm]	a₄.ₜ.₀[mm]	a₄.c.₀[mm]	a₁.₉₀[mm]	a₂.₉₀[mm]	a₃.ₜ.₉₀[mm]	a₃.c.₉₀[mm]	a₄.ₜ.₉₀[mm]	a₄.c.₉₀[mm]
ESCRFTZ8	40	32	80	32	24	24	32	32	80	56	32	24

a₁ and a₂ can be multiplied by 0.85 for panel/timber assembly, and by 0.7 for steel/timber assembly.

Välimatkat ja reunamatkat – Aksiaalisesti kuormitetut ruuvit

Viite	Screw spacing
	Vähimmäisreunaetäisyydet ja -välit aksiaalikuormitetuille ruuveille[mm]
	a₁[mm]	a₂[mm]	a₃.c[mm]	a₄.c[mm]
ESCRFTZ8	40	40	40	32

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e13-0796-03.pdf

product.doc.history.show

2017-12-15

uk-dop-e13-0796-issue-2-0.pdf

Eurooppalainen tekninen arviointi (ETA)

eta-13-0796.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Lataukset

Structural Fasteners Technical Guide

In this technical guide you will find general information, characteristic parameters as well as load capacities for C24 solid timber, GL24h glulam, CLT, steel to wood and boards to wood, for our Solid-Drive range of structural fasteners.

Structural Fasteners Technical Guide

Näytä selattava dokumentti

CAD- ja BIM-kirjasto

ZIP-paketit

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D yksinkertaistettu
IFC ZIP SAT ZIP SKP ZIP STL ZIP
