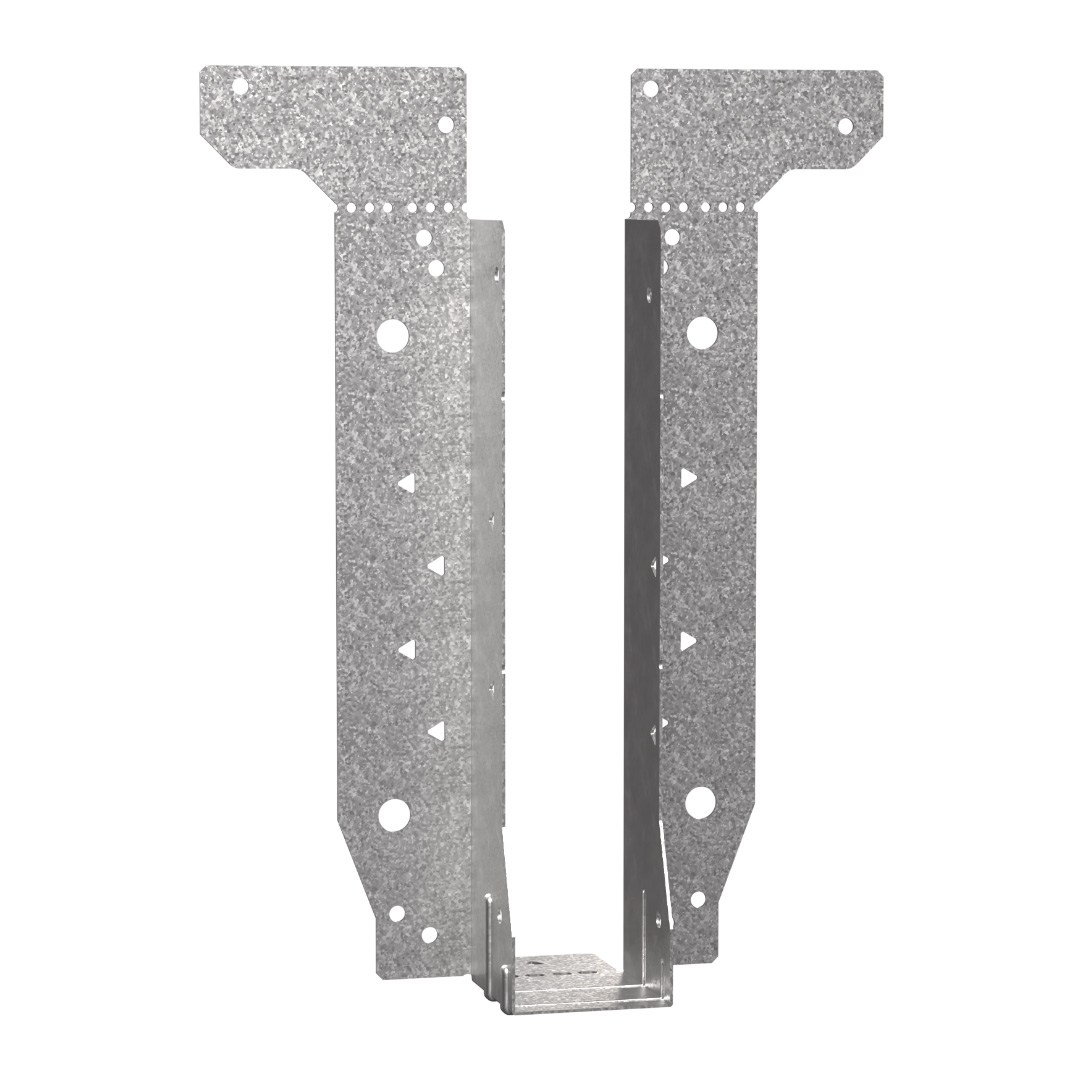

EWH

Tekninen puupidike

Universal, flexible and simple to install, the EWH is an engineered hanger that has been designed to fulfil a wide variety of installation options.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

UKCA

Käyttöluokka 2

Indoor

Electrogalvanized steel Z275

EPD

Tuotteen yksityiskohdat

Kuvat




Ominaisuudet

Material

275 g/m² Esisinkitty pehmeä teräs.

Features

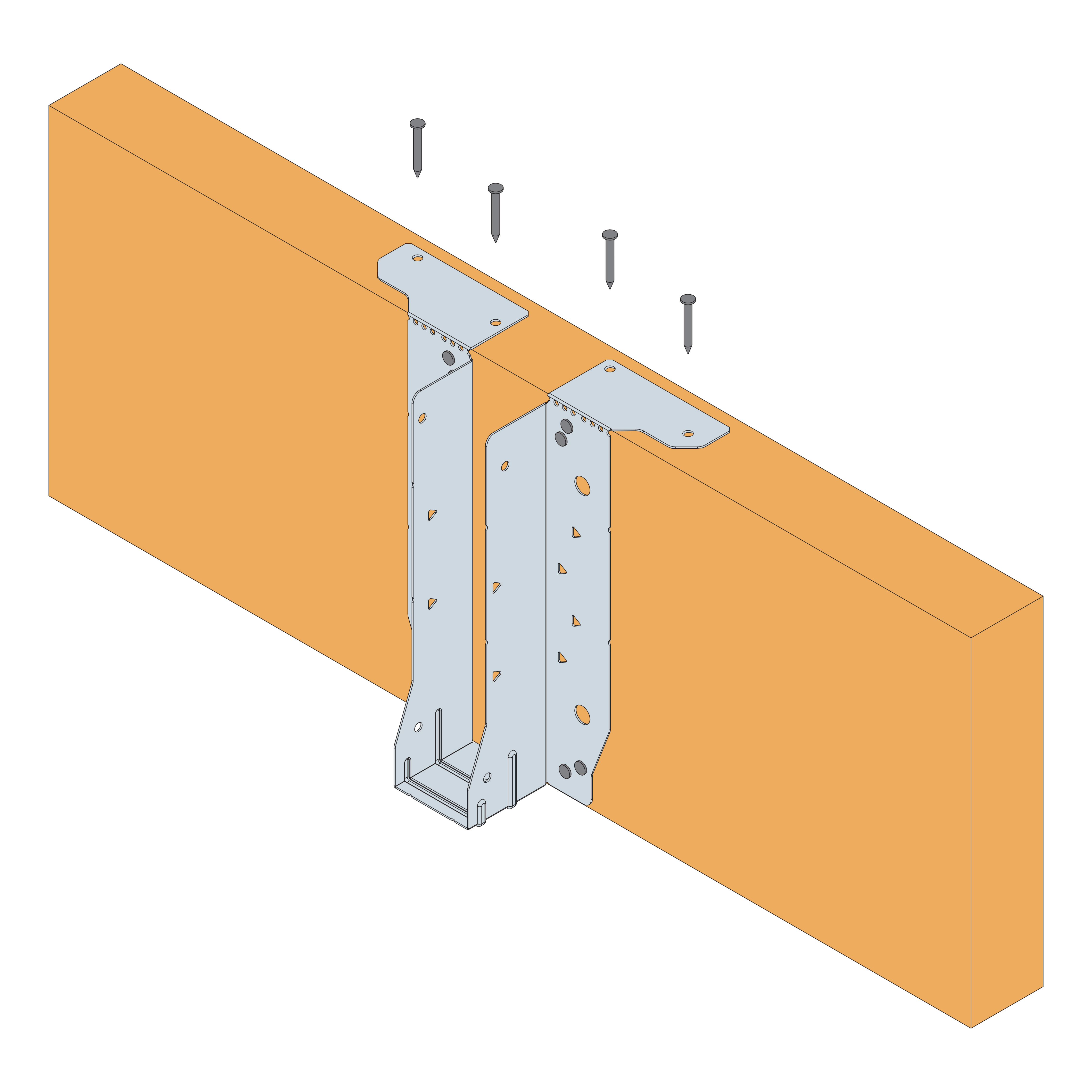

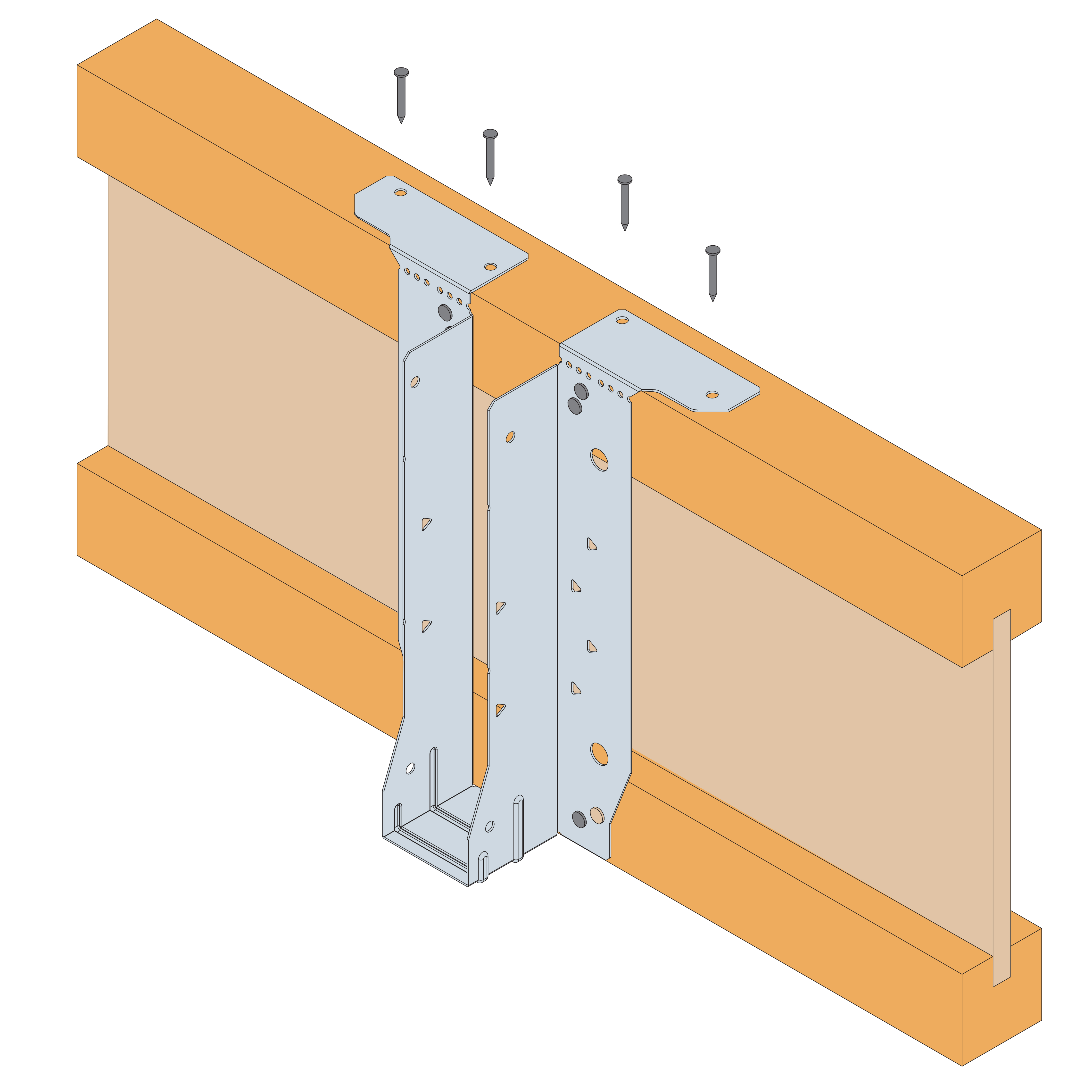

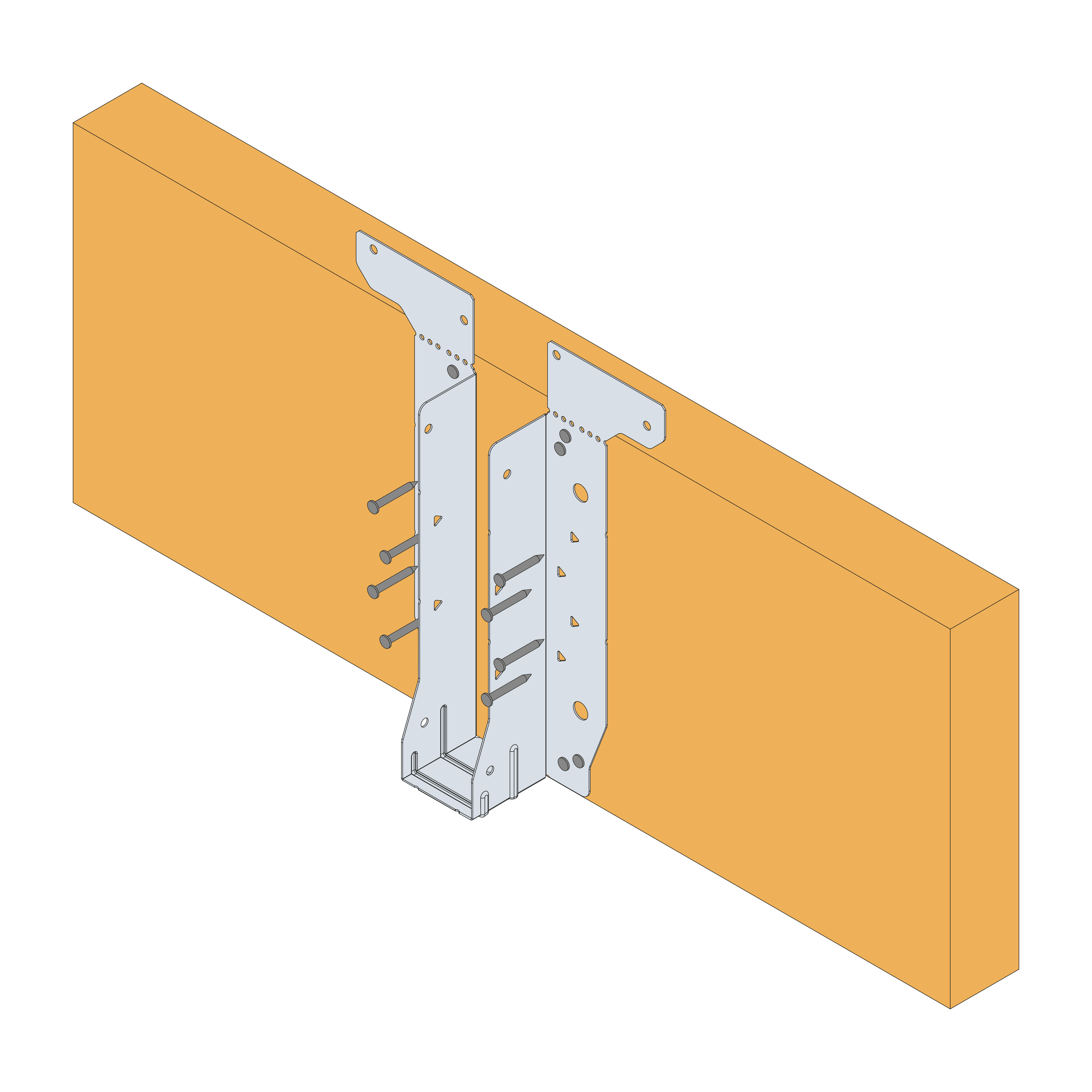

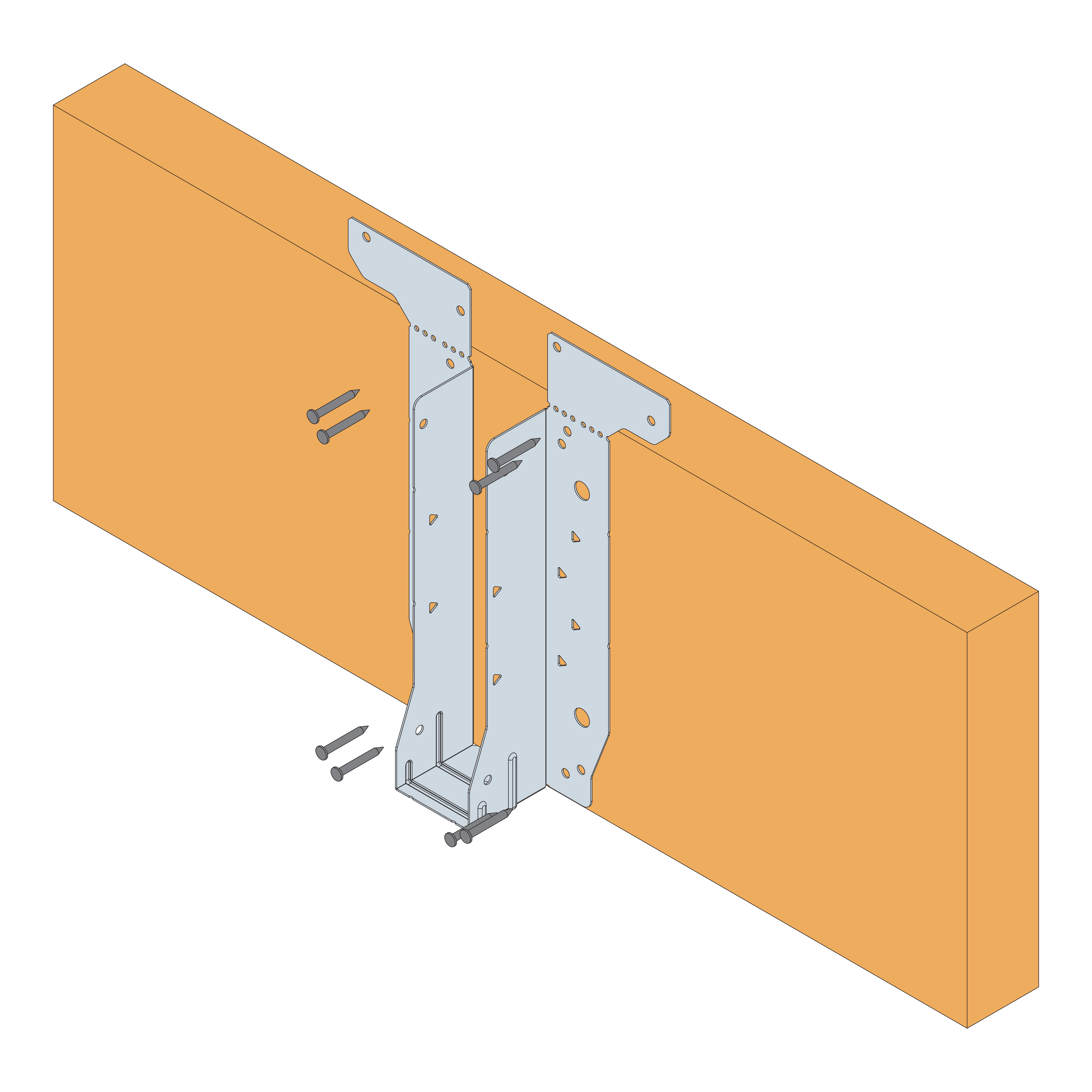

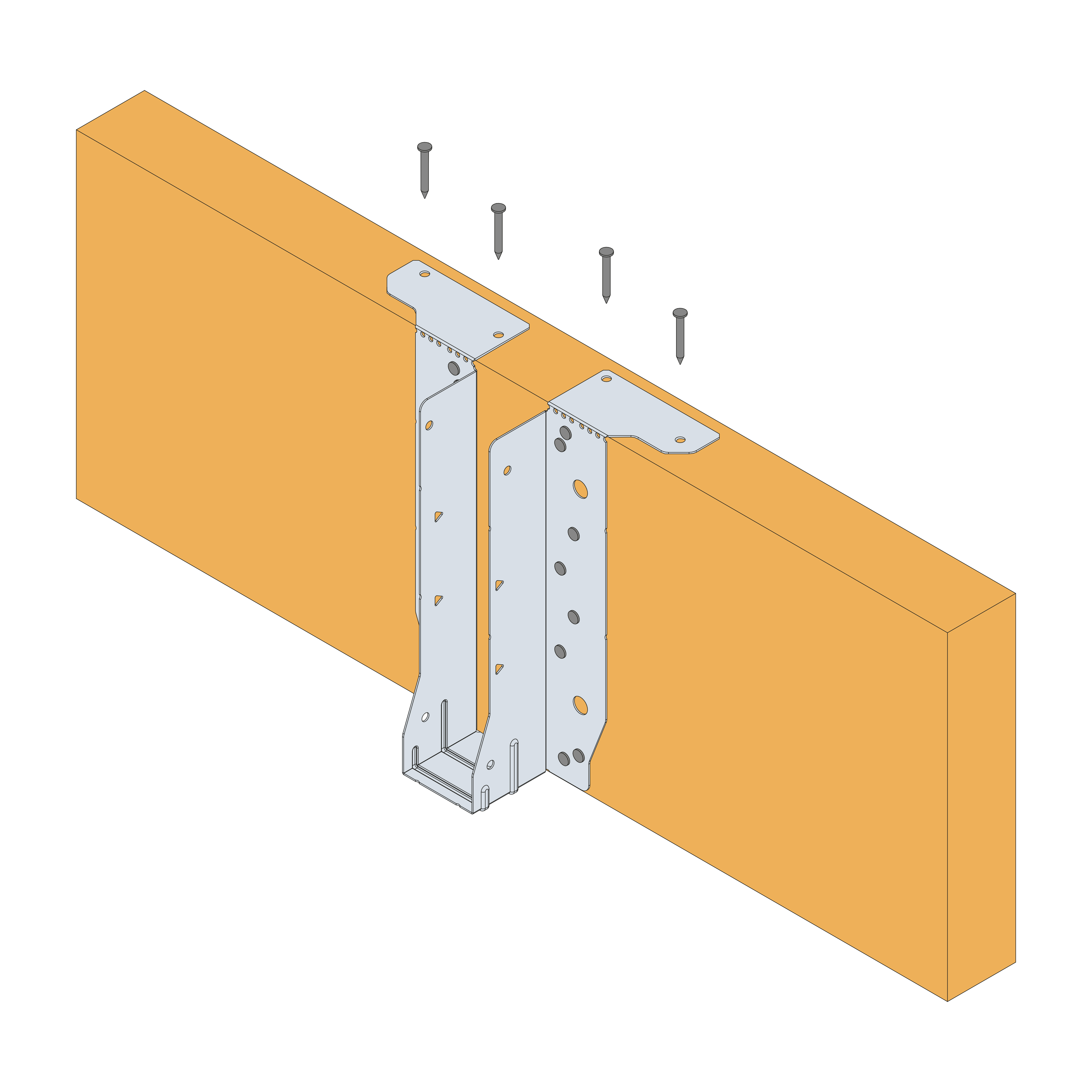

Asennusvaihtoehtojen valinta – Top Fix, Face Fix.
Kannatin toimitetaan suoralla ylälaipalla, jotta se voidaan taivuttaa työmaalla erikorkuisille palkille.

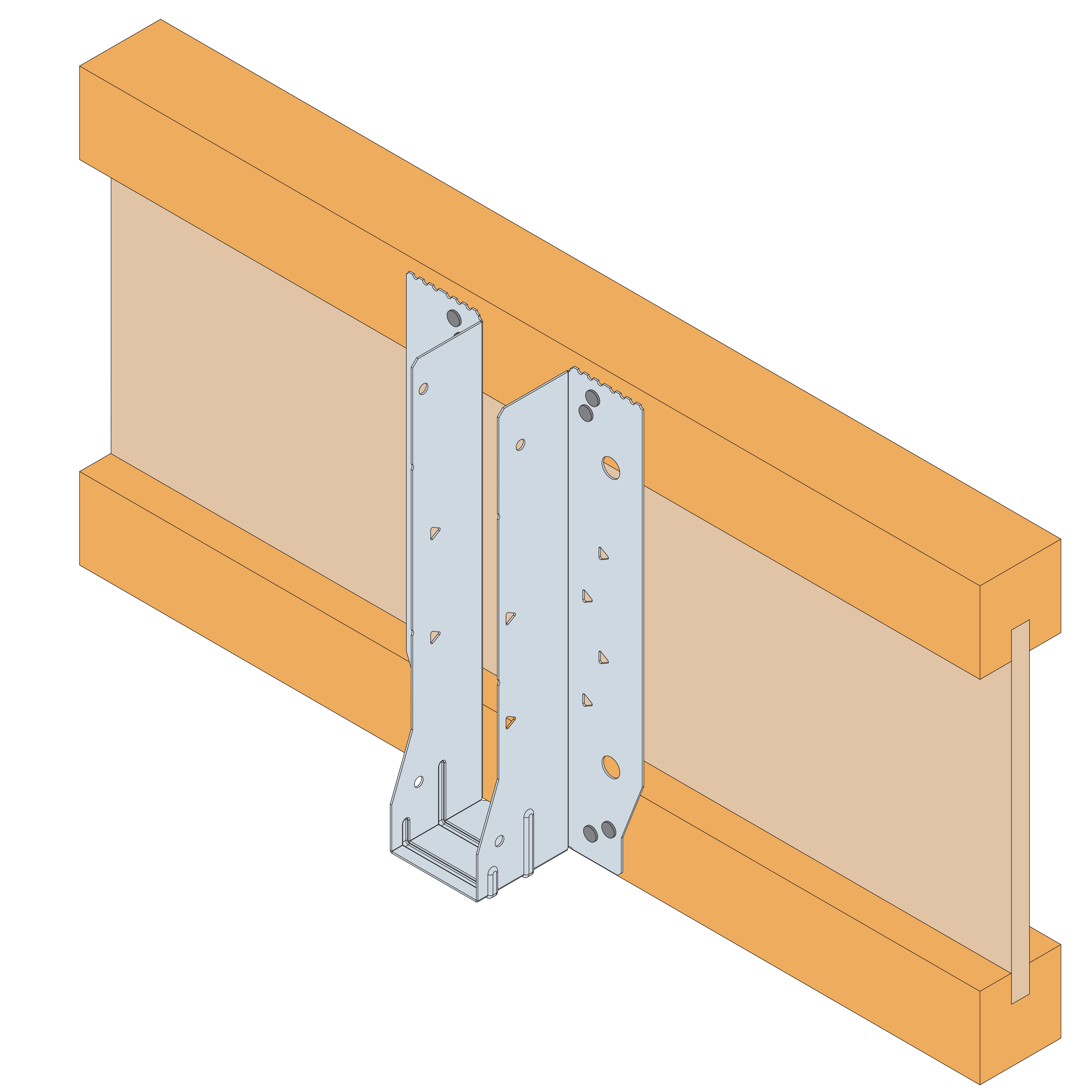

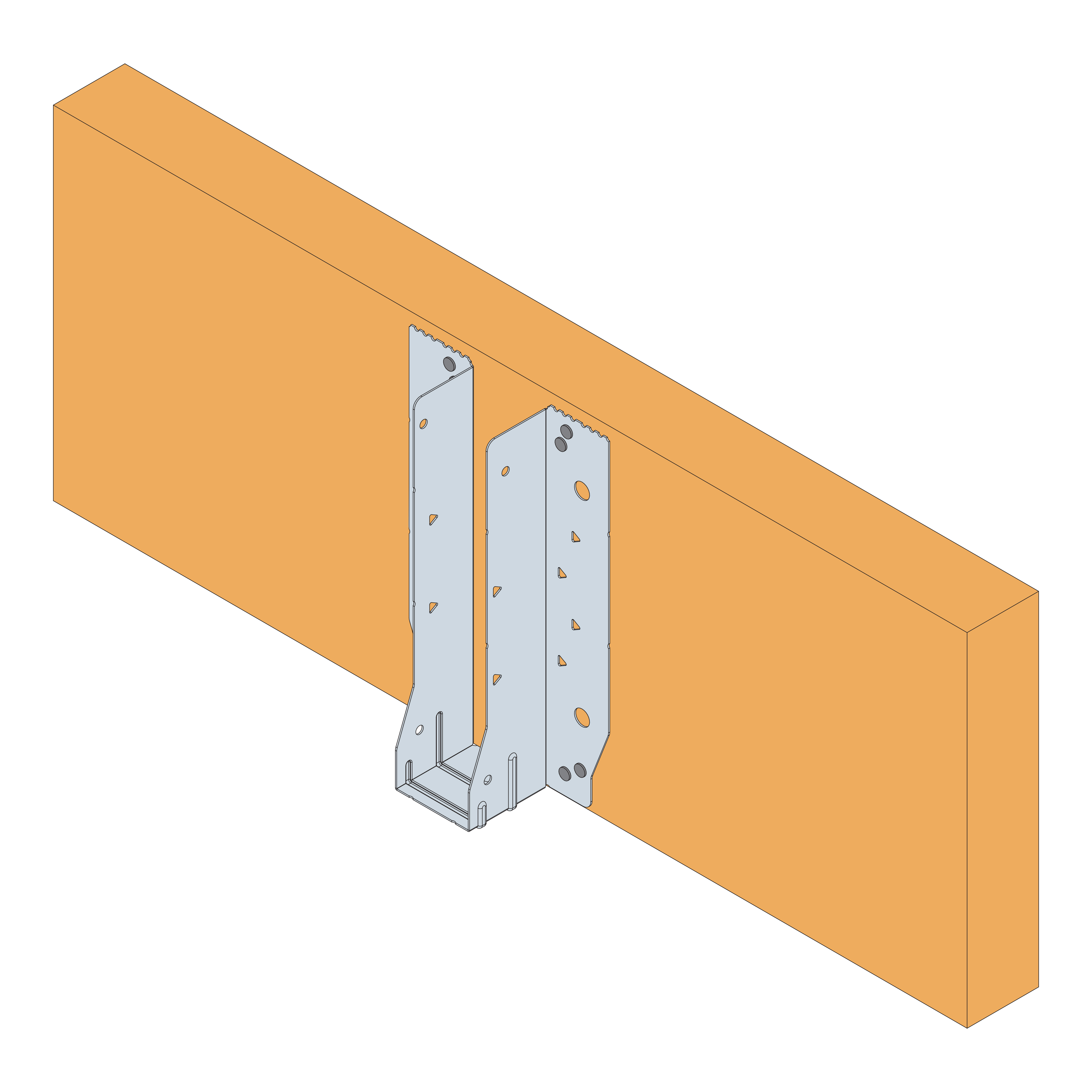

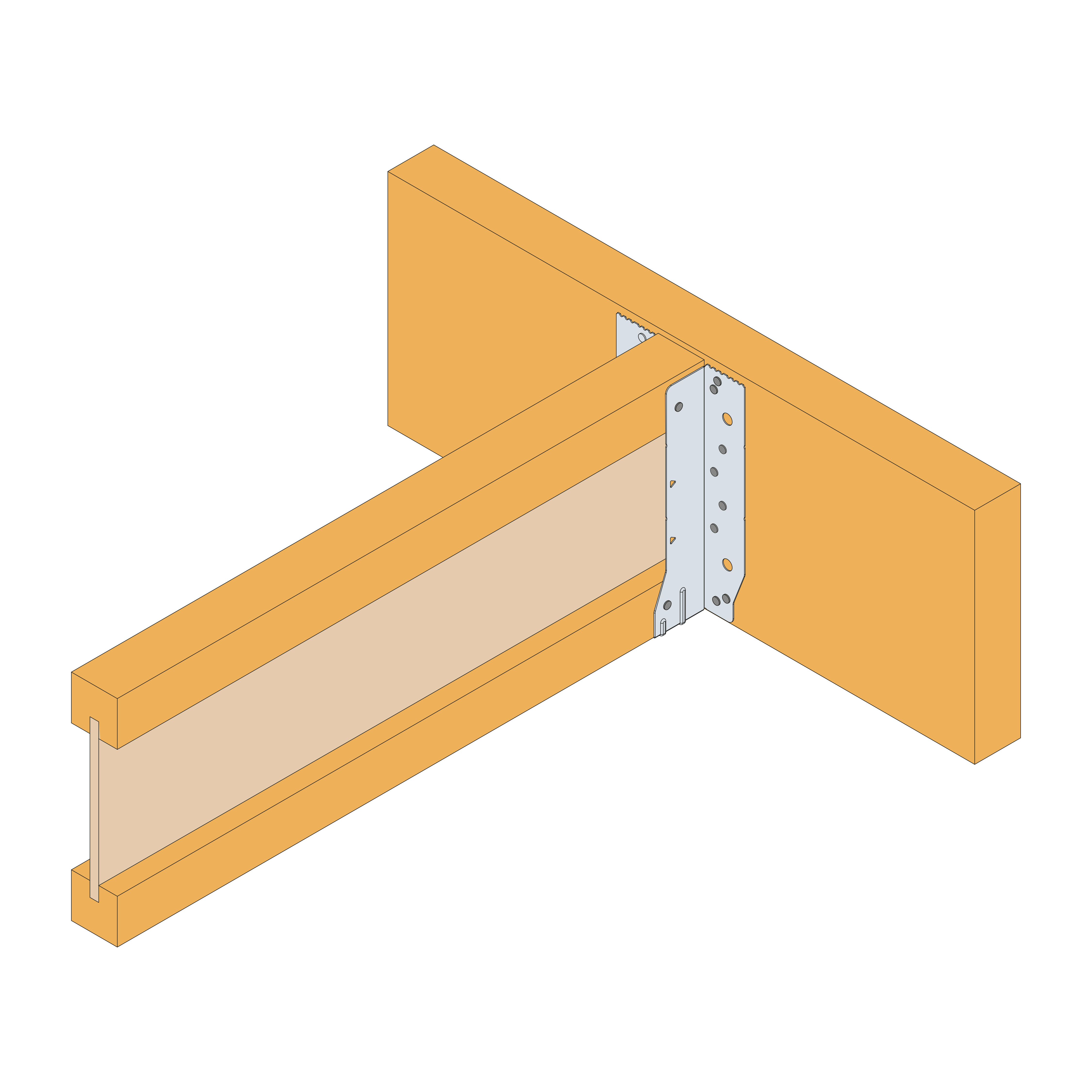

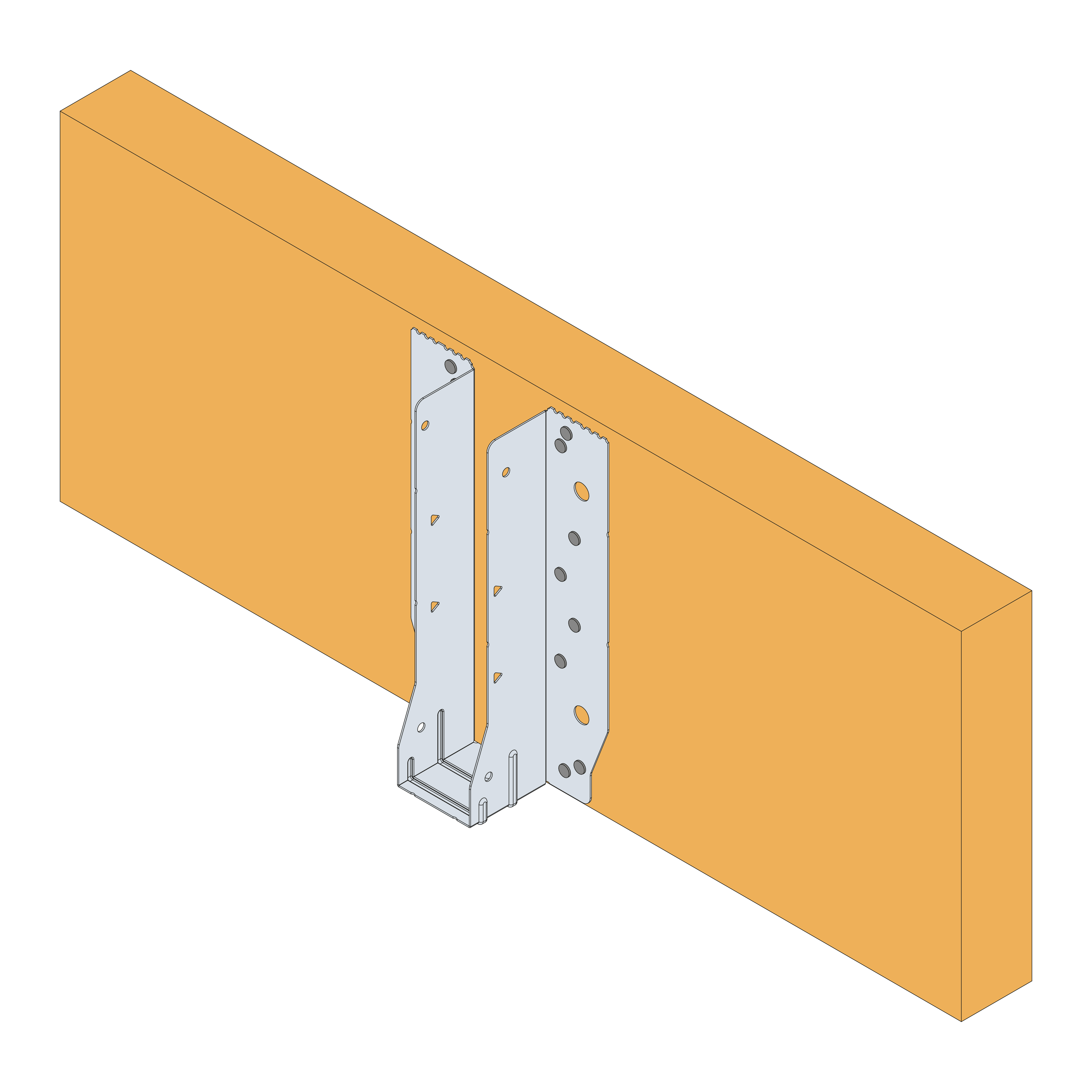

Rei’itysten ansiosta ylälaippa voidaan katkaista, jotta saadaan face fix asennusvaihtoehto.
Valinnaiset kolmiomaiset reiät paremman puristus- ja nostonkeston saavuttamiseksi.
Istuimen välilehti helpottaa asennusta.
Istuimen välilehti voidaan taivuttaa ylöspäin asennuksissa, joissa palkki on syvempi kuin kannatuspalkki.

Soveltuvuus

Soveltuu käytettäväksi seuraavien yhdistelmien kanssa:

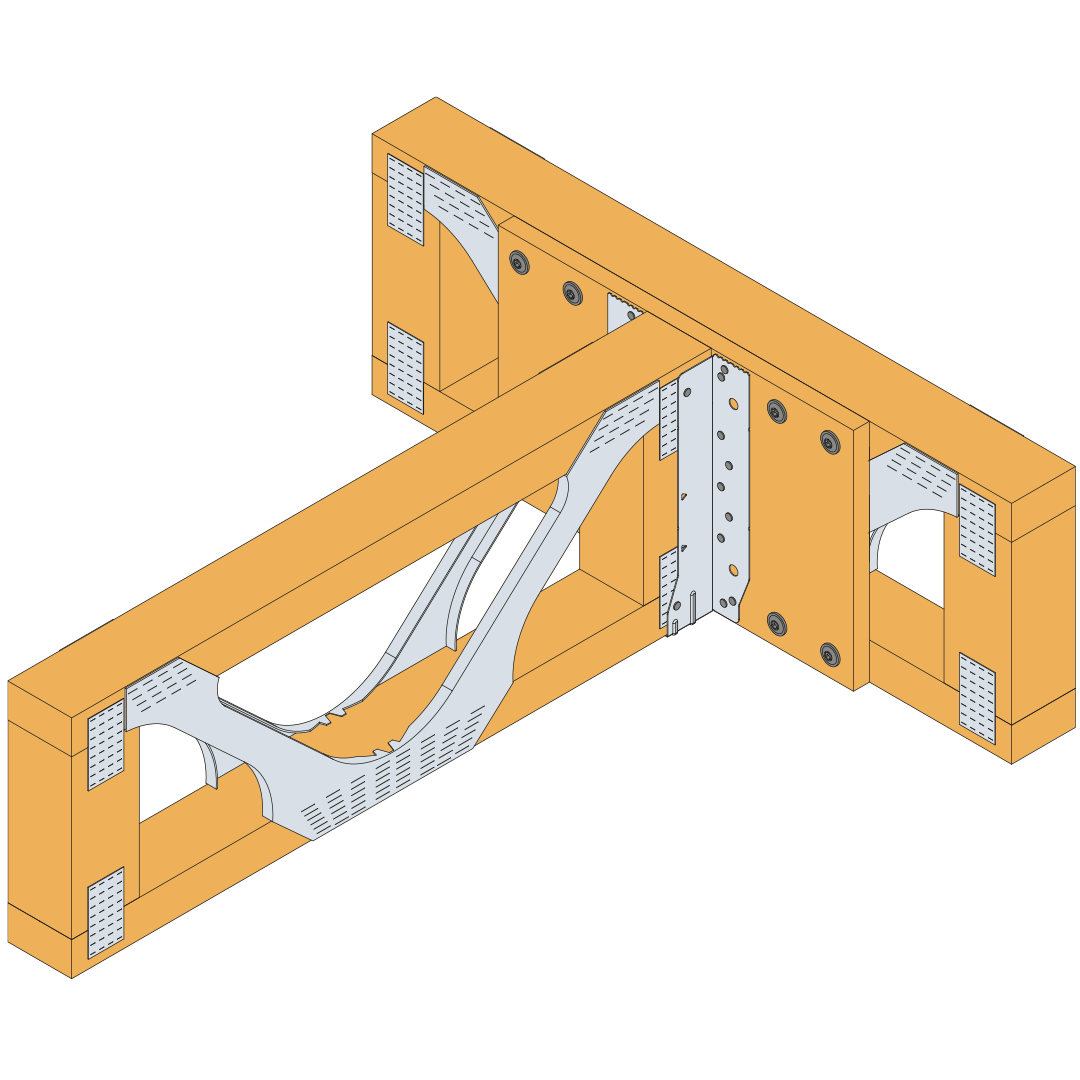

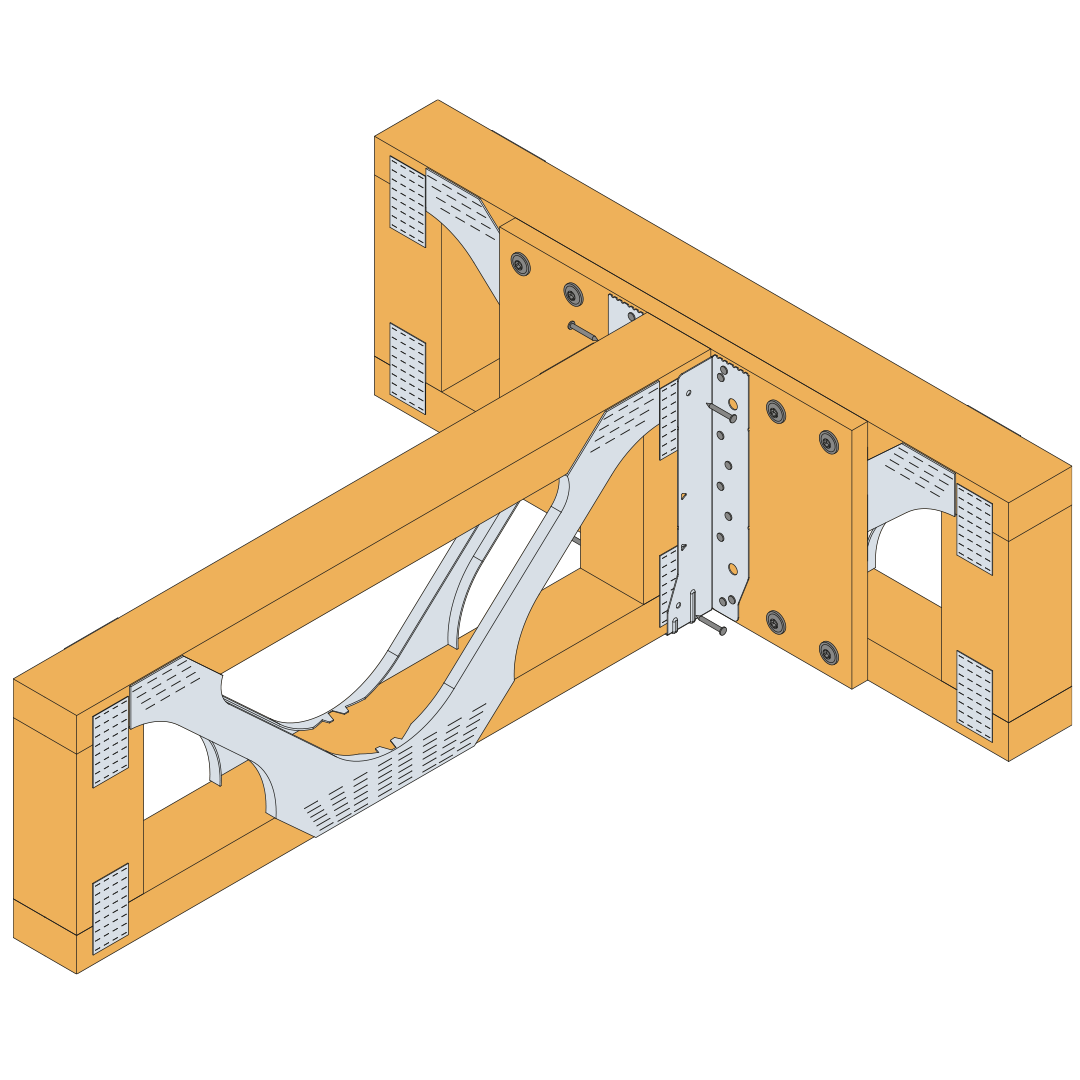

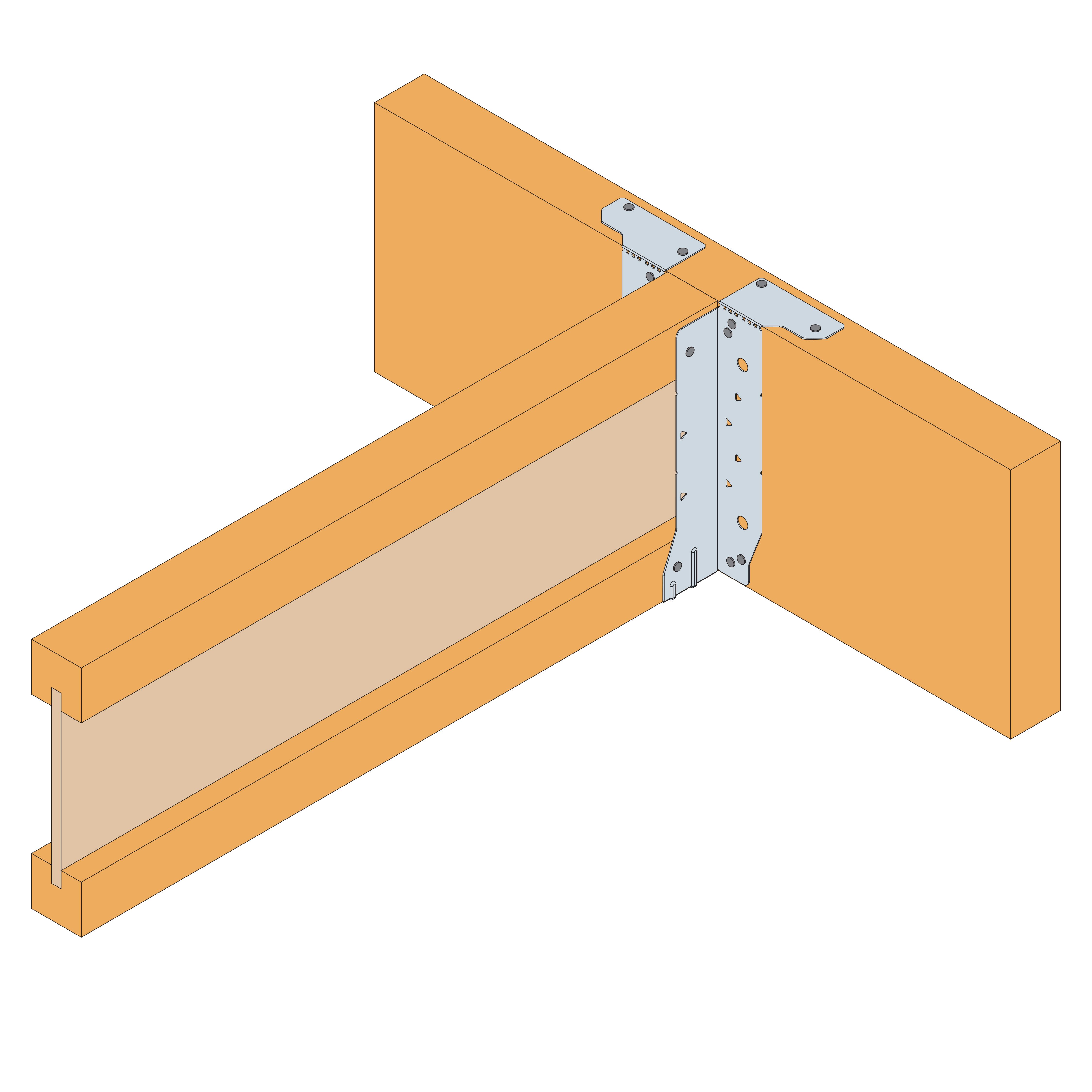

Palkit: I-palkit, metalliverkkopalkit, massiivipuupalkit ja SIP-palkit.
Palkit: I-palkit, metalliverkkopalkit ja massiivipuu.

(Huomautus: Massiivipuulla tarkoitetaan LVL-puuta, liimapuuta tai sahattua massiivipuuta)

Tekniset tiedot

Mitat

Korkeuden ja leveyden sopivuus

Joist Heights
[mm]

Hanger Height
(B)
[mm]

Joist Widths [mm]

38
39

69
70

75 2*38
2*39

89
90
2*45

2*47

96
97

2*53

2*58

2*60

122

2*63

140 2*69 2*70

2*72

147 2*75

2*89 2*90

2*96 2*97

2*122

2*147

Hanger Width (A) [mm]

109

119

122

125

128

142

146

150

182

196

246

296

195, 200, 202

195

219, 220, 225

219

235, 240

235

240

245, 250

245

253, 254

253

295

300, 304

300

350, 356

350

360

373

370

400

417, 421

417

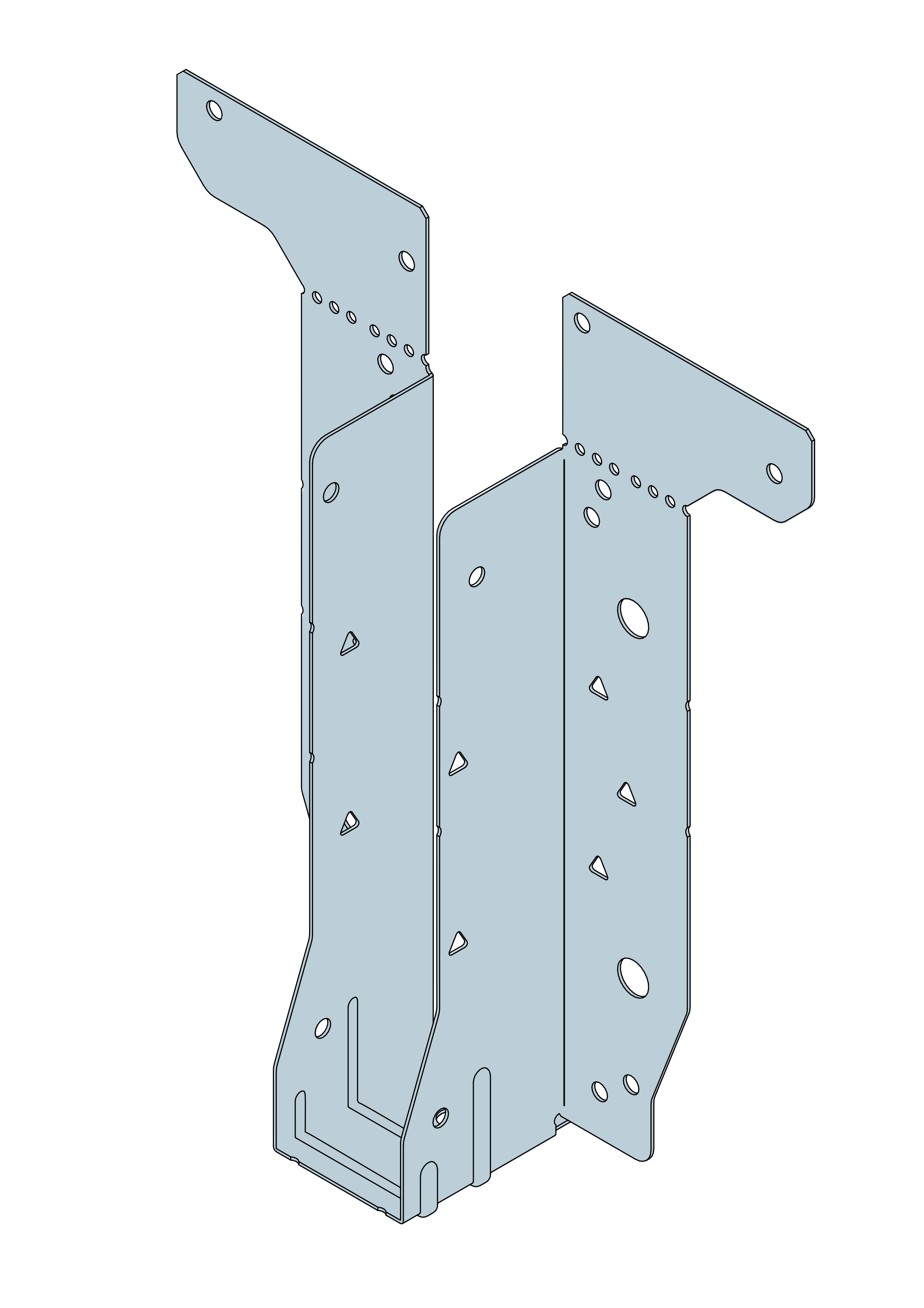

Product Dimensions

Tuotenro	DB nr.	NOBB nr.	Equivalent IUSE	Dimensions [mm]						Holes						Paino [kg]
				A	B	C	D	E	t	Flange B			Flange C		Laippa E
				A	B	C	D	E	t	Ø5	Ø10	Tri	Ø5	Tri	Ø5
EWH195/47	2385793	60067168	IUSE199/48	47	195	49	80	40	0.9	8	4	6	4	4	4	0.275
EWH195/50	-	-	IUSE199/50	50	195	49	80	40	0.9	8	4	6	4	4	4	0.271
EWH219/50	-	-	IUSE219/50	50	219	49	80	40	0.9	8	4	8	4	4	4	0.298
EWH235/61	-	-	IUSE239/61	61	235	49	80	40	0.9	8	4	10	4	4	4	0.322
EWH245/47	2385795	60121801	-	47	245	49	80	40	0.9	8	4	10	4	4	4	0.325
EWH245/50	2400627	60121802	IUSE239/50	50		49	80	40	0.9	8	4	10	4	4	4	0.327
EWH245/61	2385796	60128708	IUSE249/61	61		49	80	40	0.9	8	4	10	4	4	4	0.33
EWH300/47	2385797	60121803	IUSE299/48	47	300	49	80	40	0.9	8	4	10	4	4	4	0.387
EWH300/50	2400628	60121804	IUSE299/50	50		49	80	40	0.9	8	4	10	4	4	4	0.389
EWH300/63	2385798	60121805	IUSE299/63	63		49	80	40	0.9	8	4	10	4	4	4	0.396
EWH300/91	2385799	60128709	IUSE299/92	91		49	80	40	0.9	8	4	10	4	4	4	0.412
EWH350/47	2385800	60121806	IUSE349/48	47	350	49	80	40	1.2	8	4	10	4	4	4	0.592
EWH350/50	2400629	60121807	-	50		49	80	40	1.2	8	4	10	4	4	4	0.594
EWH350/63	2385801	60128710	-	63		49	80	40	1.2	8	4	10	4	4	4	0.6
EWH350/91	2385802	60128711	-	91		49	80	40	1.2	8	4	10	4	4	4	0.625
EWH360/50	2385803	-	-	50	360	49	80	40	1.2	8	4	10	4	4	4	0.609
EWH400/50	2385804	60121808	-	50	400	49	80	40	1.2	8	4	10	4	4	4	0.67
EWH400/63	2385805	60128712	IUSE399/63	63		49	80	40	1.2	8	4	10	4	4	4	0.679
EWH400/91	2385806	60128713	IUSE399/92	91		49	80	40	1.2	8	4	10	4	4	4	0.7

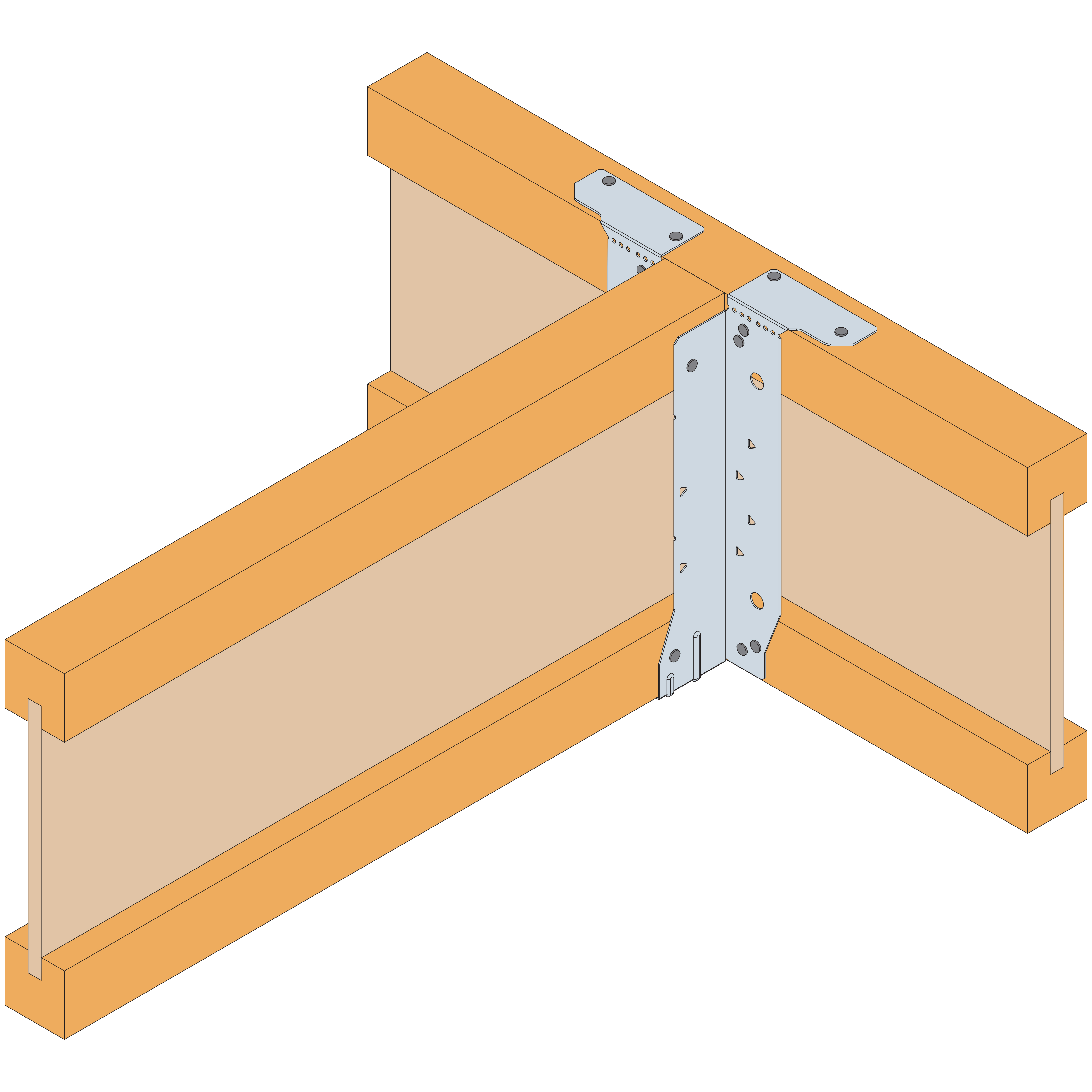

Ominaiskuormitukset - I-palkkien päätykappaleet


Tuotenro	Fasteners					Characteristic Capacities [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,k										R_2,k
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	LVL I-palkki 36 mm		LVL I-palkki 39 mm		SS I-palkki 45 mm		LVL I-palkki Parannettu		SS I-palkki Parannettu		LVL I-Joist 36mm		LVL I-Joist 39mm		SS I-Joist 45mm		LVL, liimapuupalkki Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35
EWH (TF)	8	-	4	4	-	11	11	13	13	12.1	12.1	-	-	-	-	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	-	-	-	-	18.3	18.3	18.2	18.2	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	-	-	-	-	19.9	19.9	19.6	19.6	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	-	-	-	-	20.3	20.3	20.6	20.6	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5

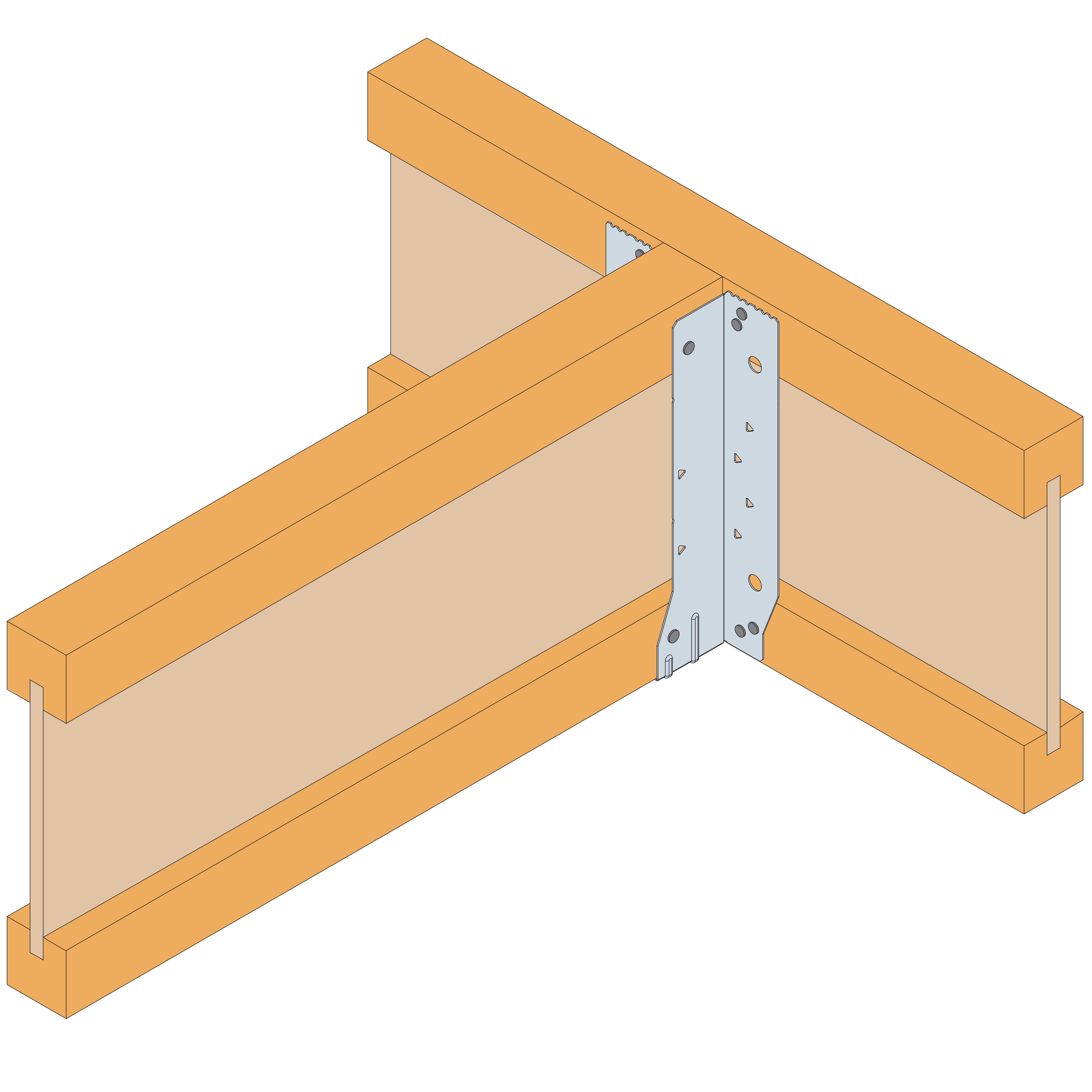

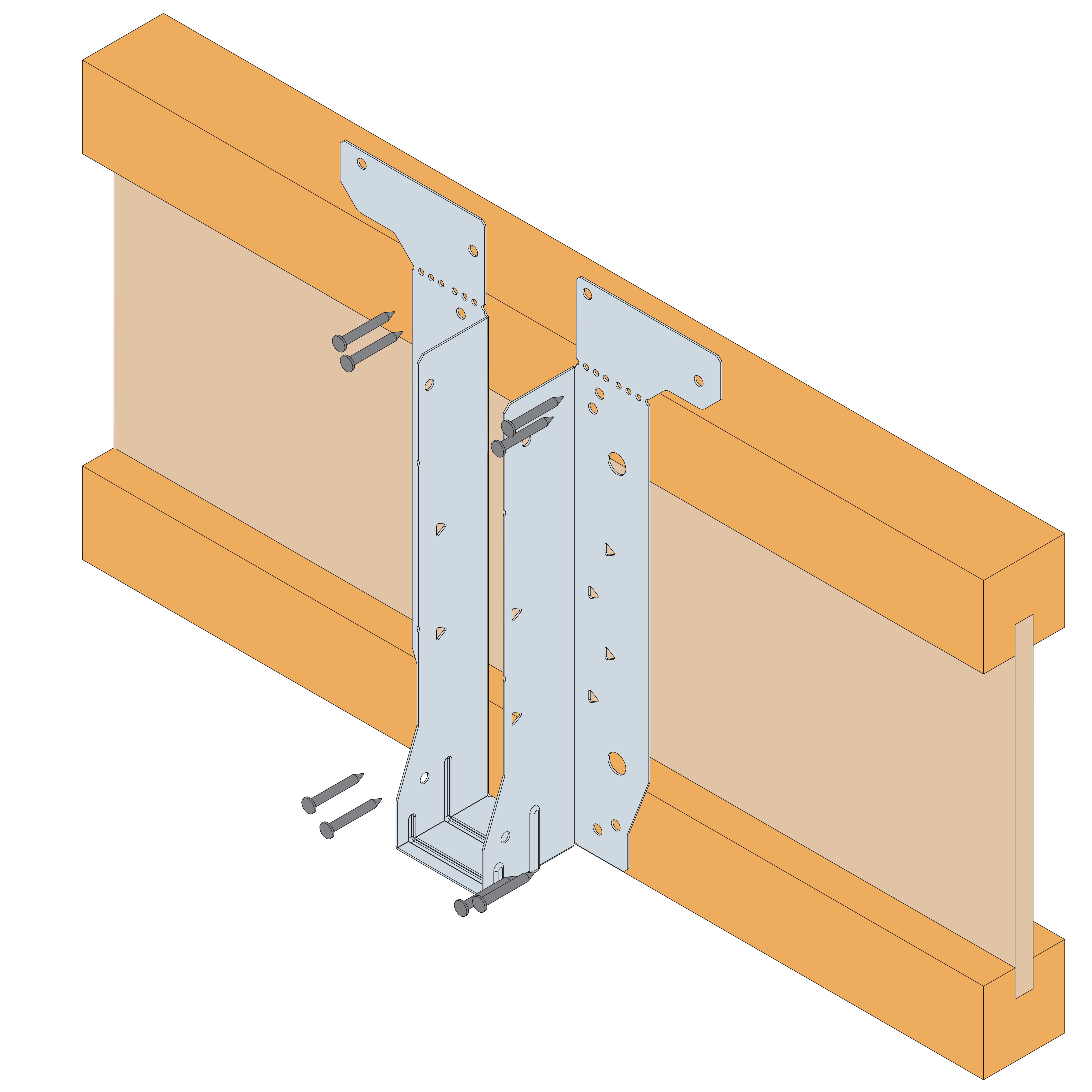

EWH (FF)	8	-	-	4	-	6	6	9.2	9.2	8	8	-	-	-	-	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	-	-	-	-	15.5	15.5	16.3	16.3	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	-	-	-	-	16.9	16.9	16.6	16.6	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	-	-	-	-	17.6	17.6	17.7	17.7	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5

Footnote:

→ (TF) = Top Fix | (FF) = Face Fix | ( +6 TRI) = quanity of additional face nails installed through the triangular holes

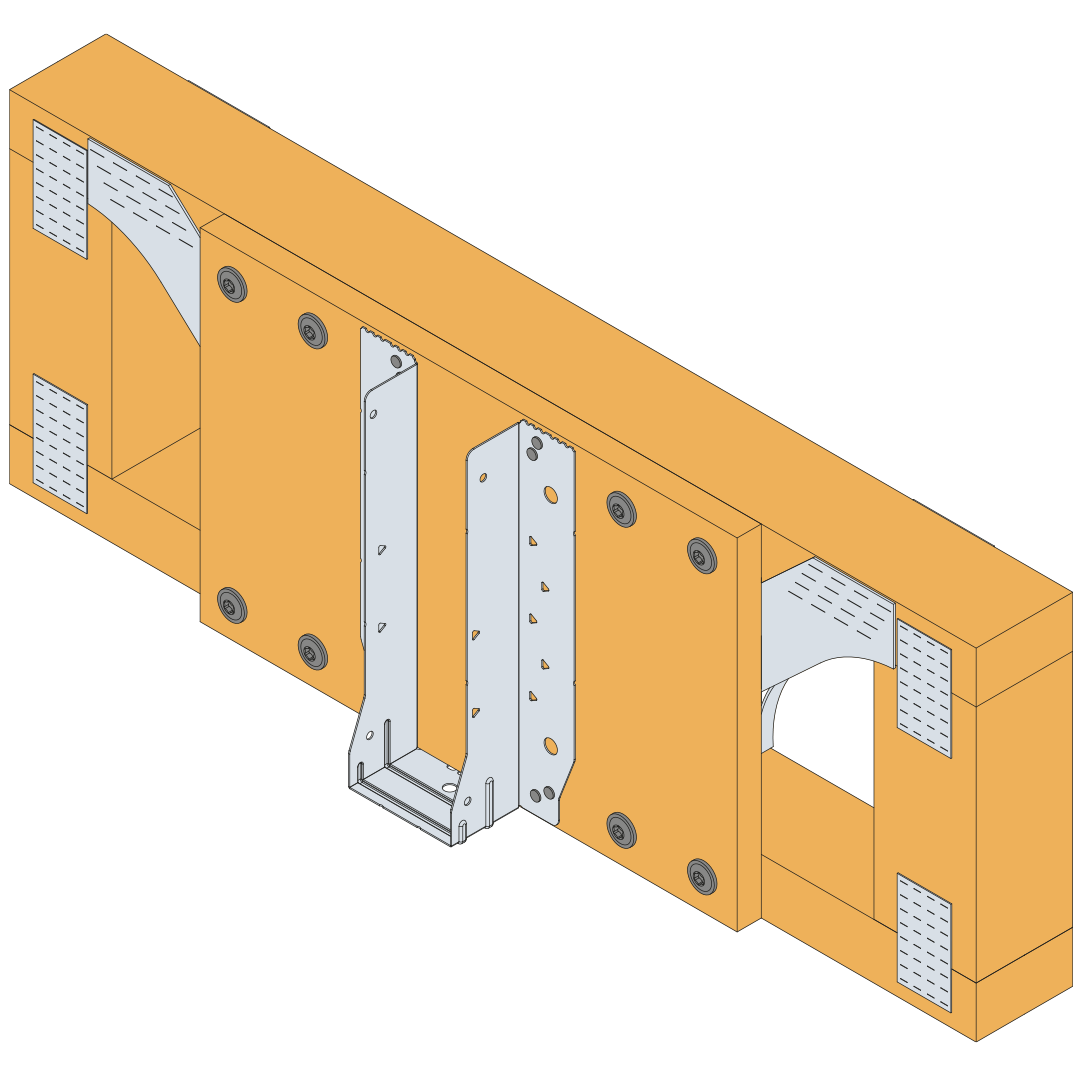

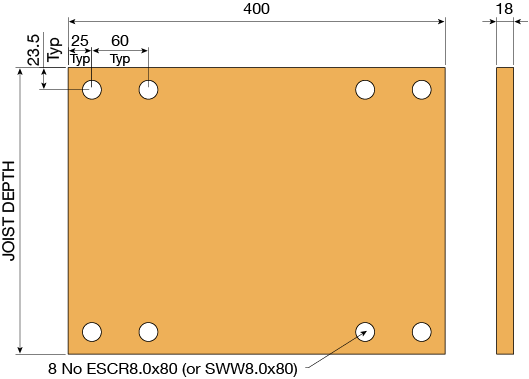

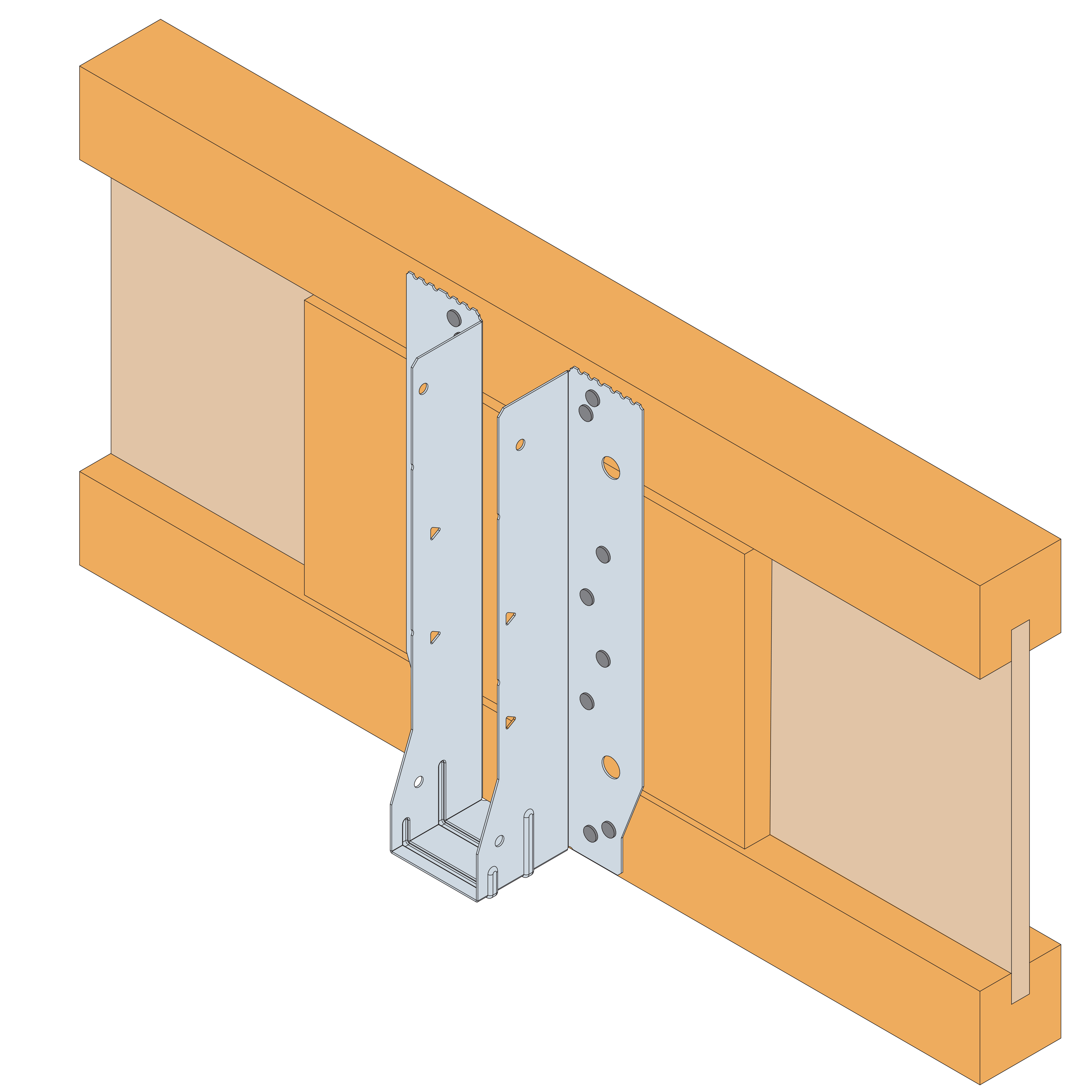

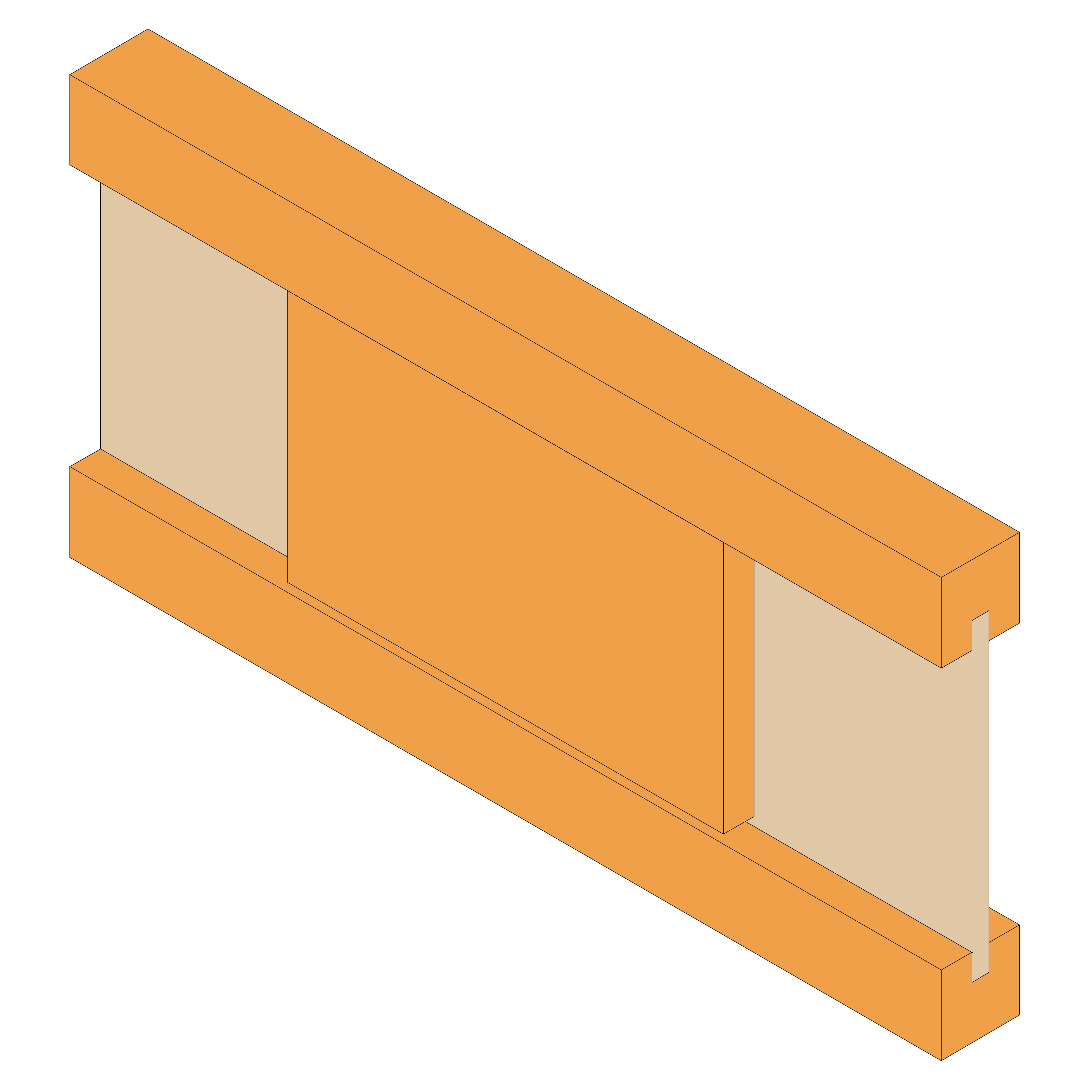

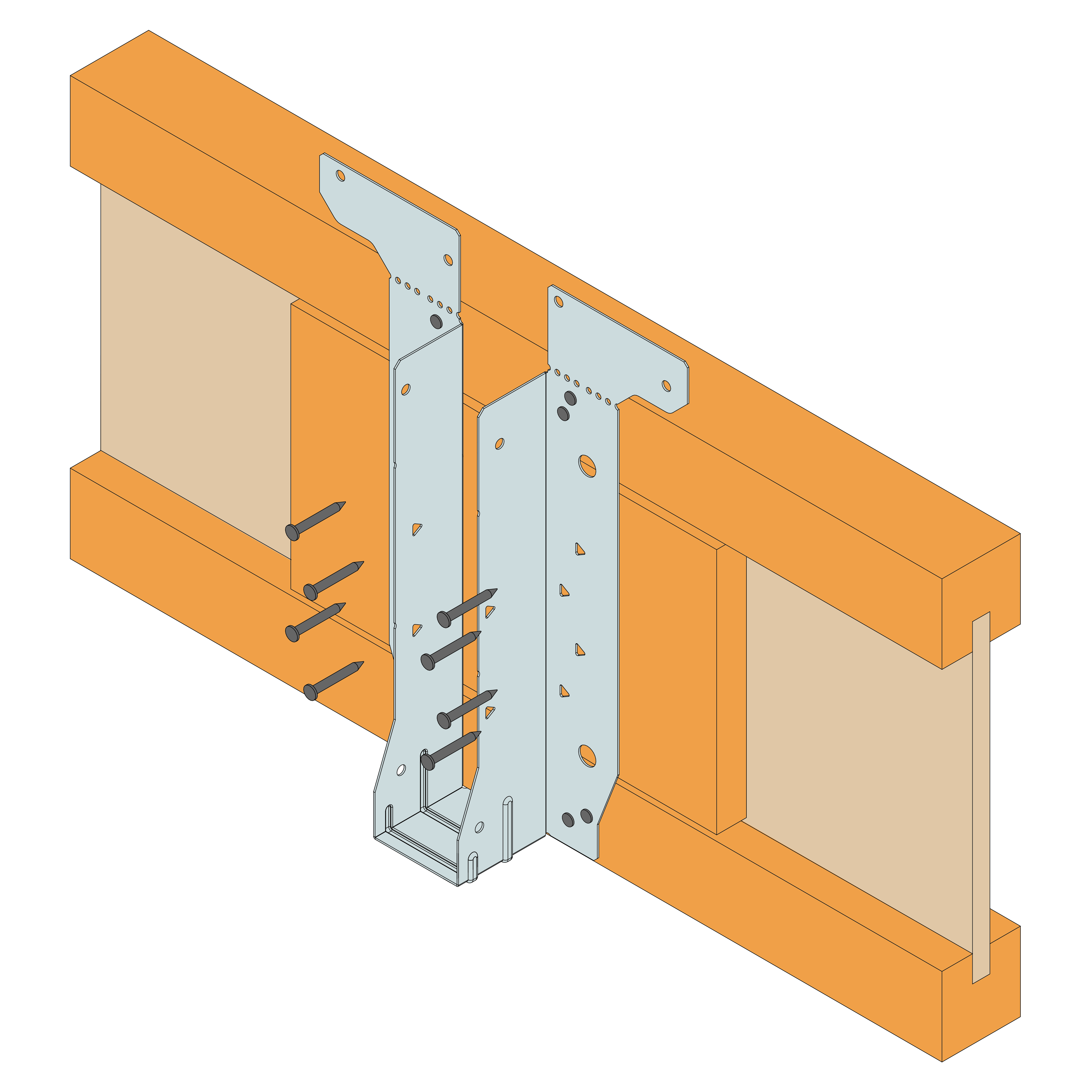

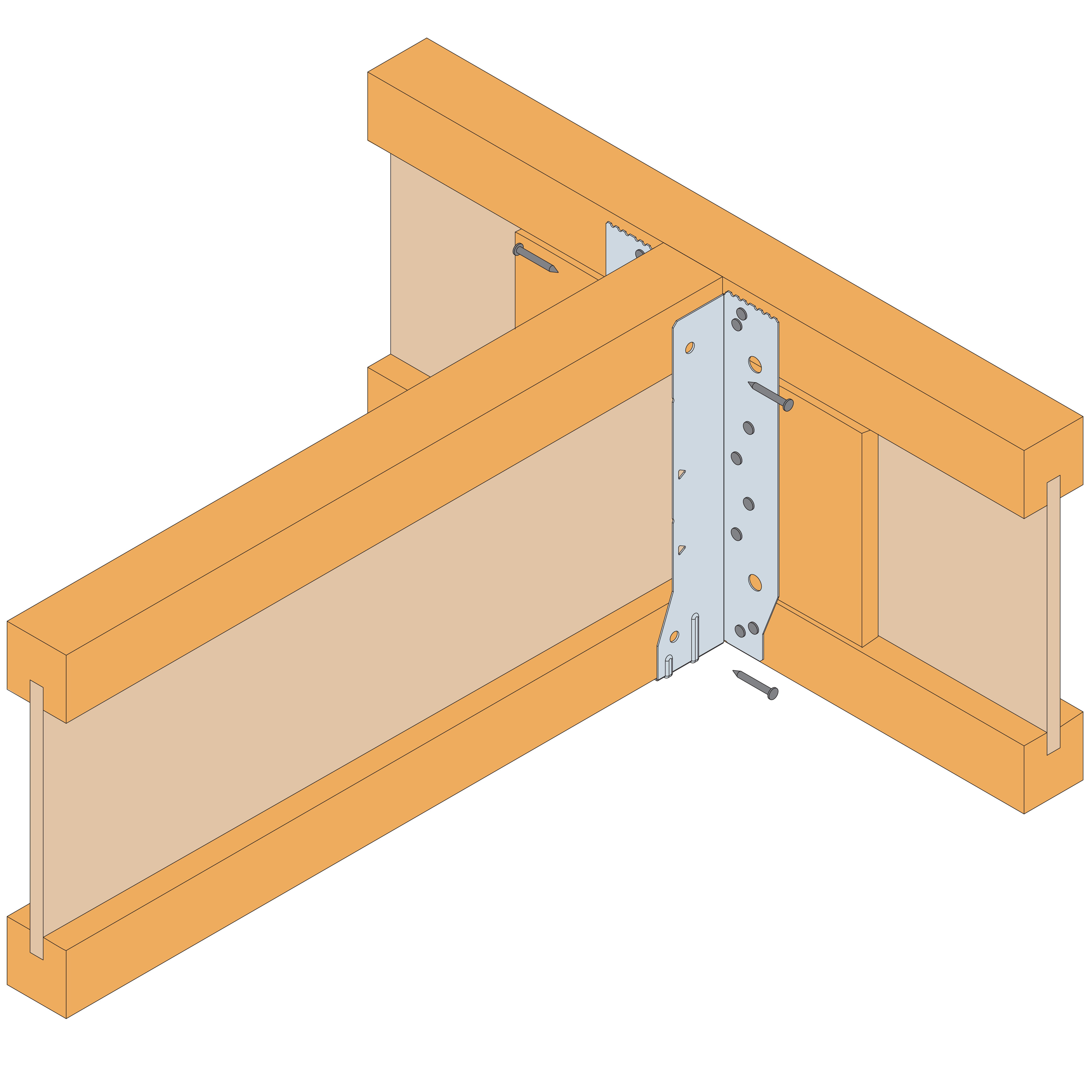

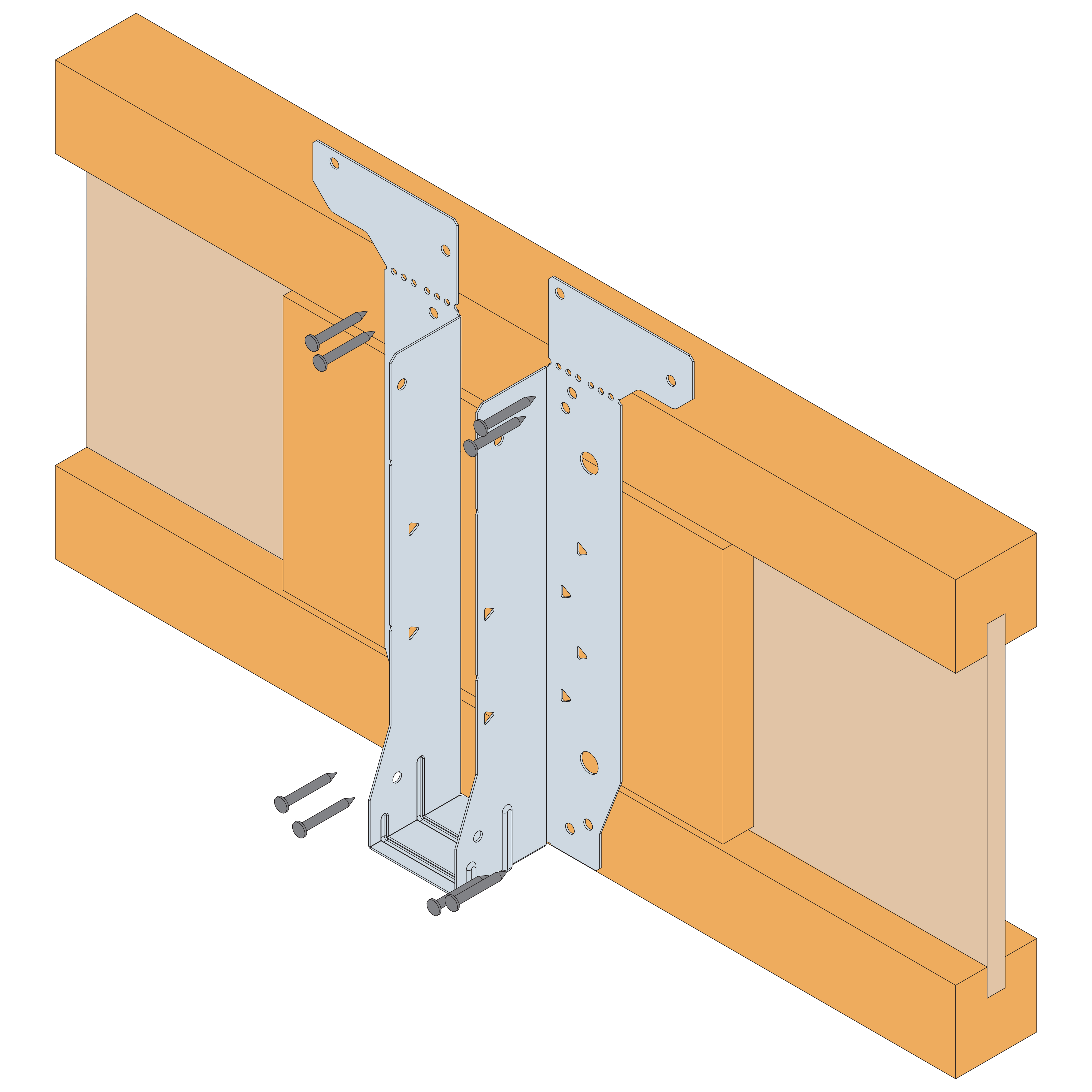

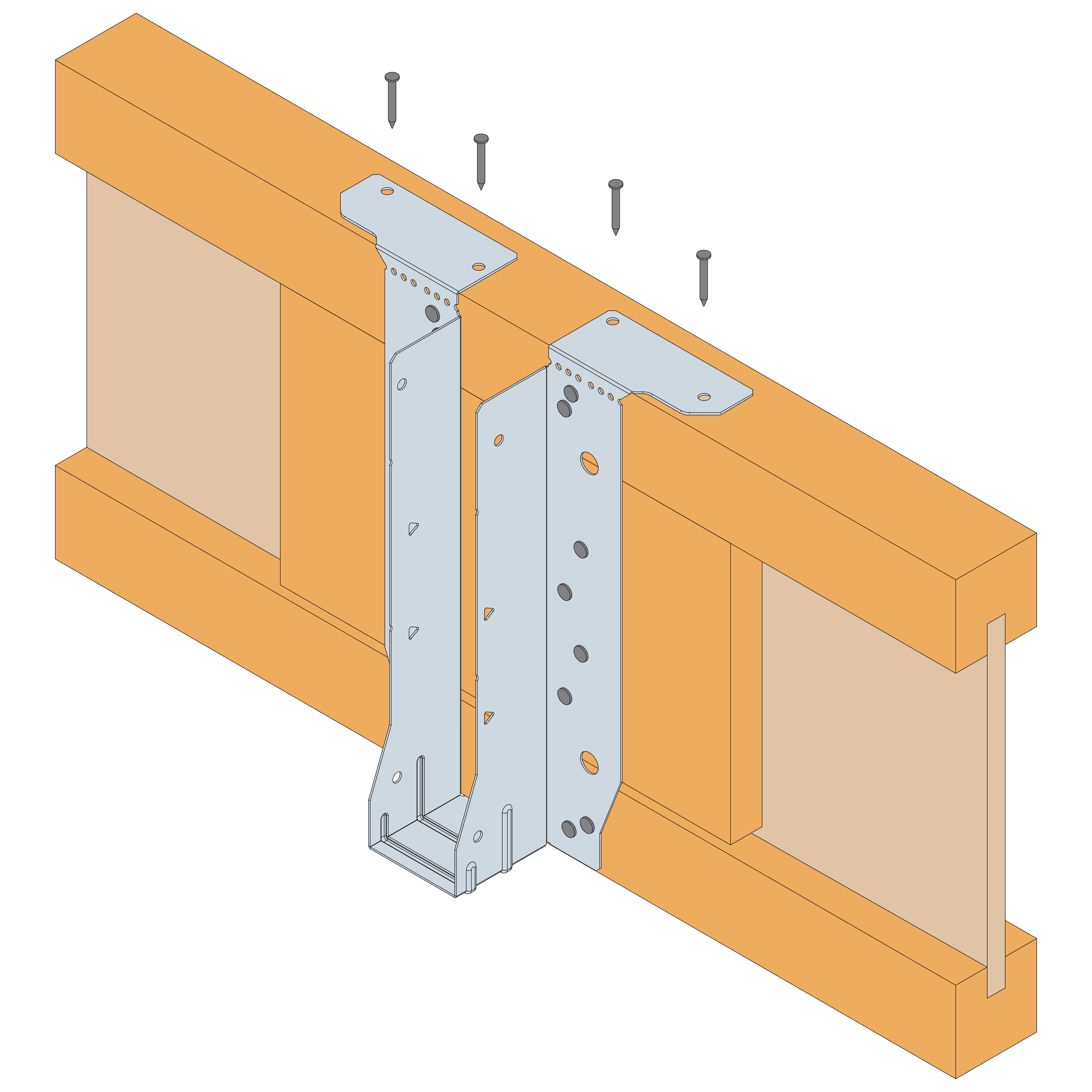

→ For EWH > 300mm deep, a backer block installed onto the front face of the supporting I-joist is required for the standard performance values to apply. The installation of the backer block is to be in accordance to the I-Joist manufacturers specification

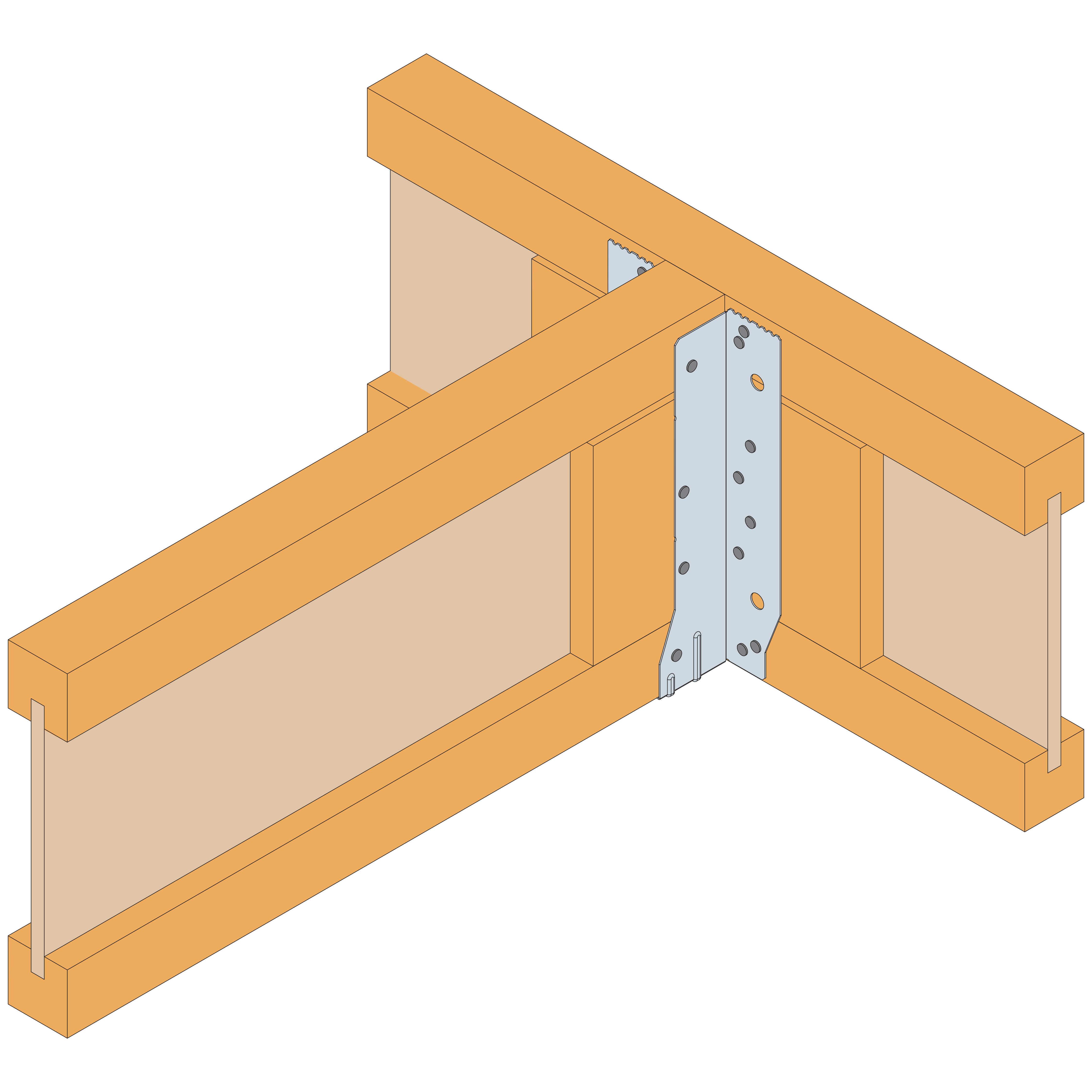

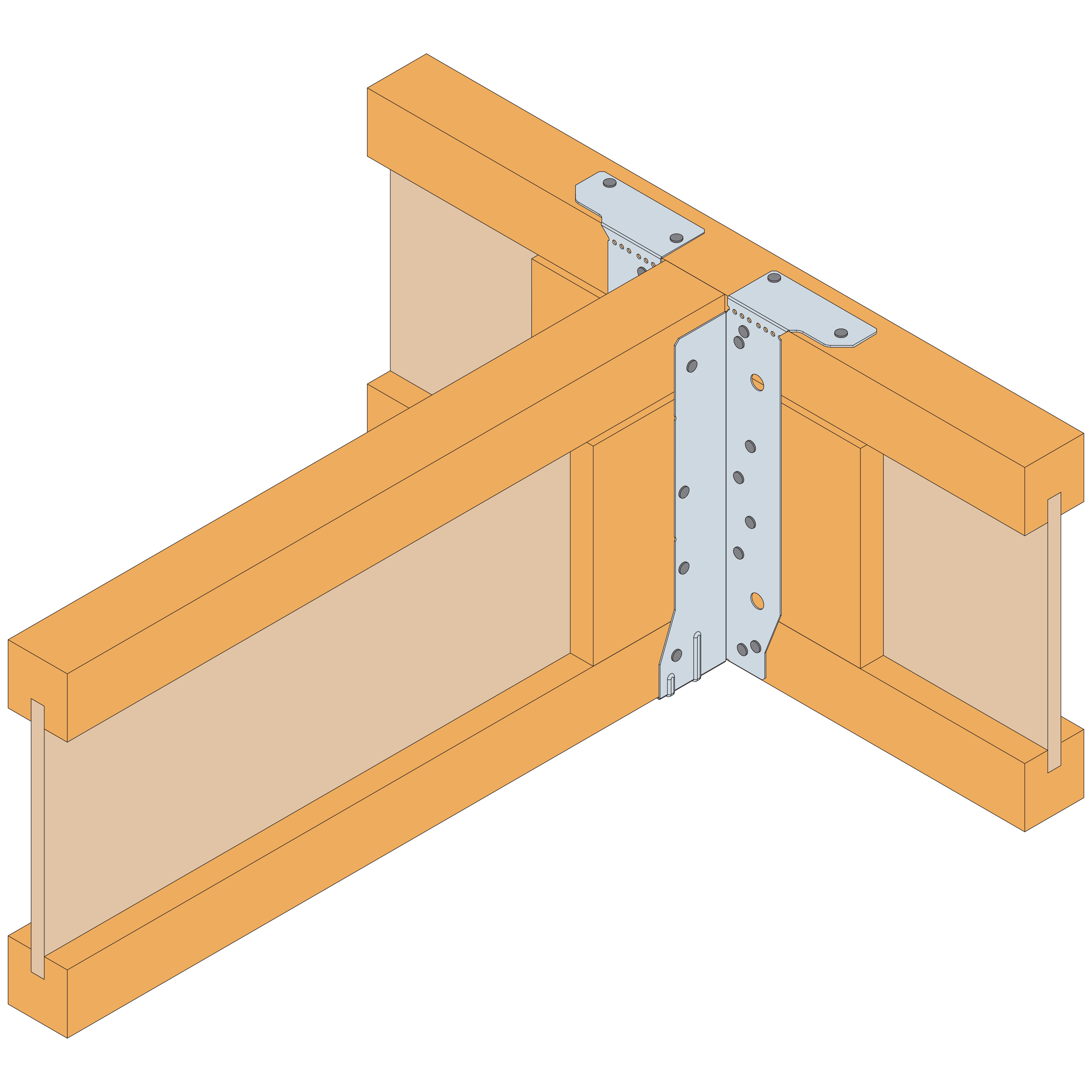

→ The enhanced installation requires a backer block to be installed onto the front face of the supporting I-joist, and the specified number of triangular holes to be filled. The installation of the backer block is to be in accordance to the I-Joist manufacturers specification

→ R₂ values relate to the joist type supported by the hanger

Turvalliset työkuormat - I-palkkien päätykappaleet


Tuotenro	Fasteners					Safe Working Loads [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,SWL,LT					R_2,SWL,ST
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	LVL I-Joist 36mm	LVL I-Joist 39mm	SS I-Joist 45mm	LVL I-palkki Parannettu	SS I-Joist Enhanced	LVL I-Joist 36mm	LVL I-joist 39mm	SS I-Joist 45mm	LVL, liimapuuta, Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30
EWH (TF)	8	-	4	4	-	4.6	5.4	5	-	-	1.2	1.3	1.8	1.8
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	-	7.6	7.6	1.2	1.3	1.8	1.8
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	-	8.3	8.2	1.2	1.3	1.8	1.8
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	-	8.5	8.6	1.2	1.3	1.8	1.8
EWH (FF)	8	-	-	4	-	2.5	3.8	3.3	-	-	1.2	1.3	1.8	1.8
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	-	6.5	6.8	1.2	1.3	1.8	1.8
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	-	7	6.9	1.2	1.3	1.8	1.8
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	-	7.3	7.4	1.2	1.3	1.8	1.8

Footnote:

→ (TF) = Top Fix | (FF) = Face Fix | ( +6 TRI) = quanity of additional face nails installed through the triangular holes

→ R₂ values relate to the joist type supported by the hanger

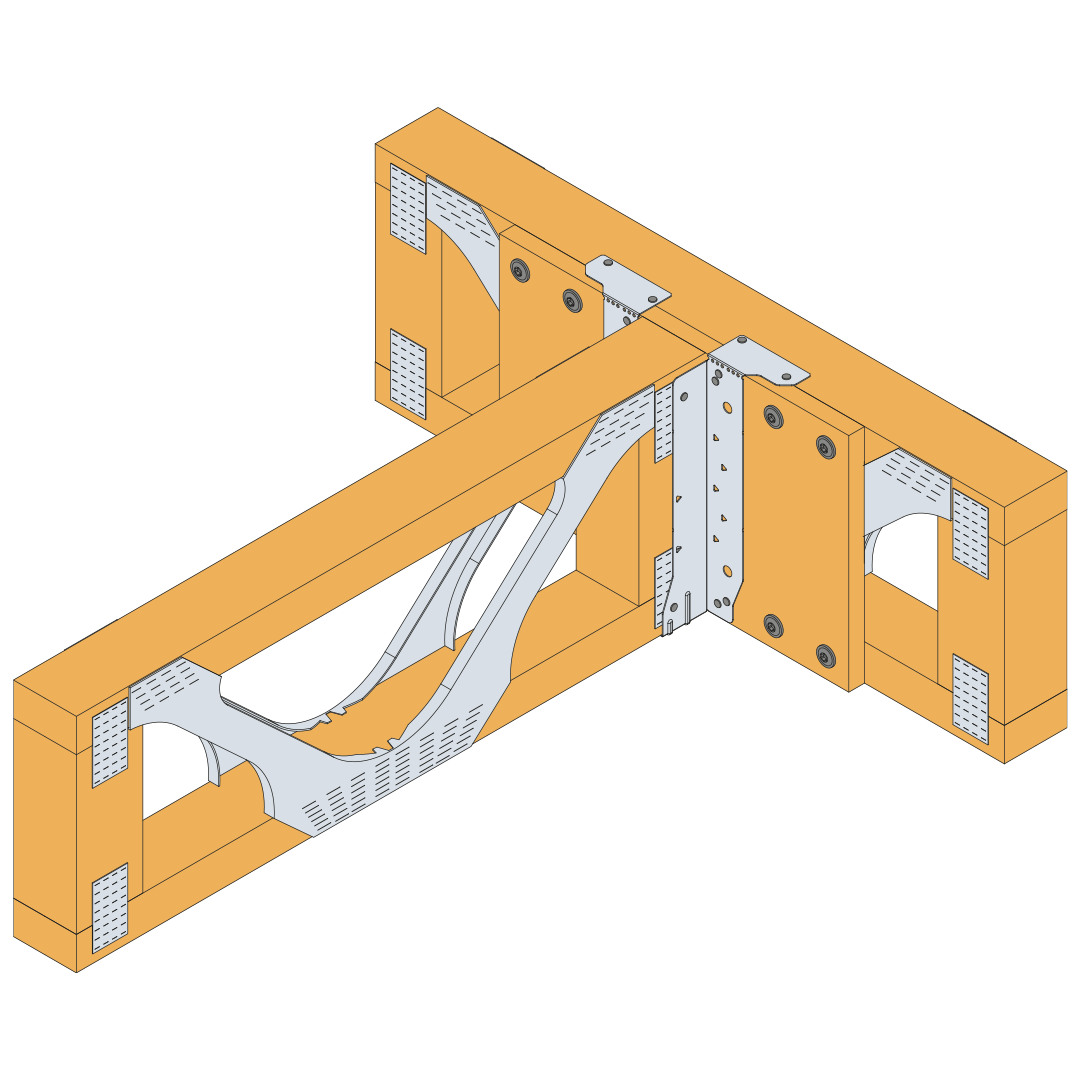

Ominaiskuormitukset - Metalliristikot


Tuotenro	Fasteners					Characteristic Capacities [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,k						R_2,k
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	Metal Web			Metalliverkko Parannettu			Metal Web		LVL, liimapuupalkki Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	N3.75x30	CNA4.0x35	CSA5.0x50	N3.75x30	CNA4.0x35	CSA5.0x50	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35

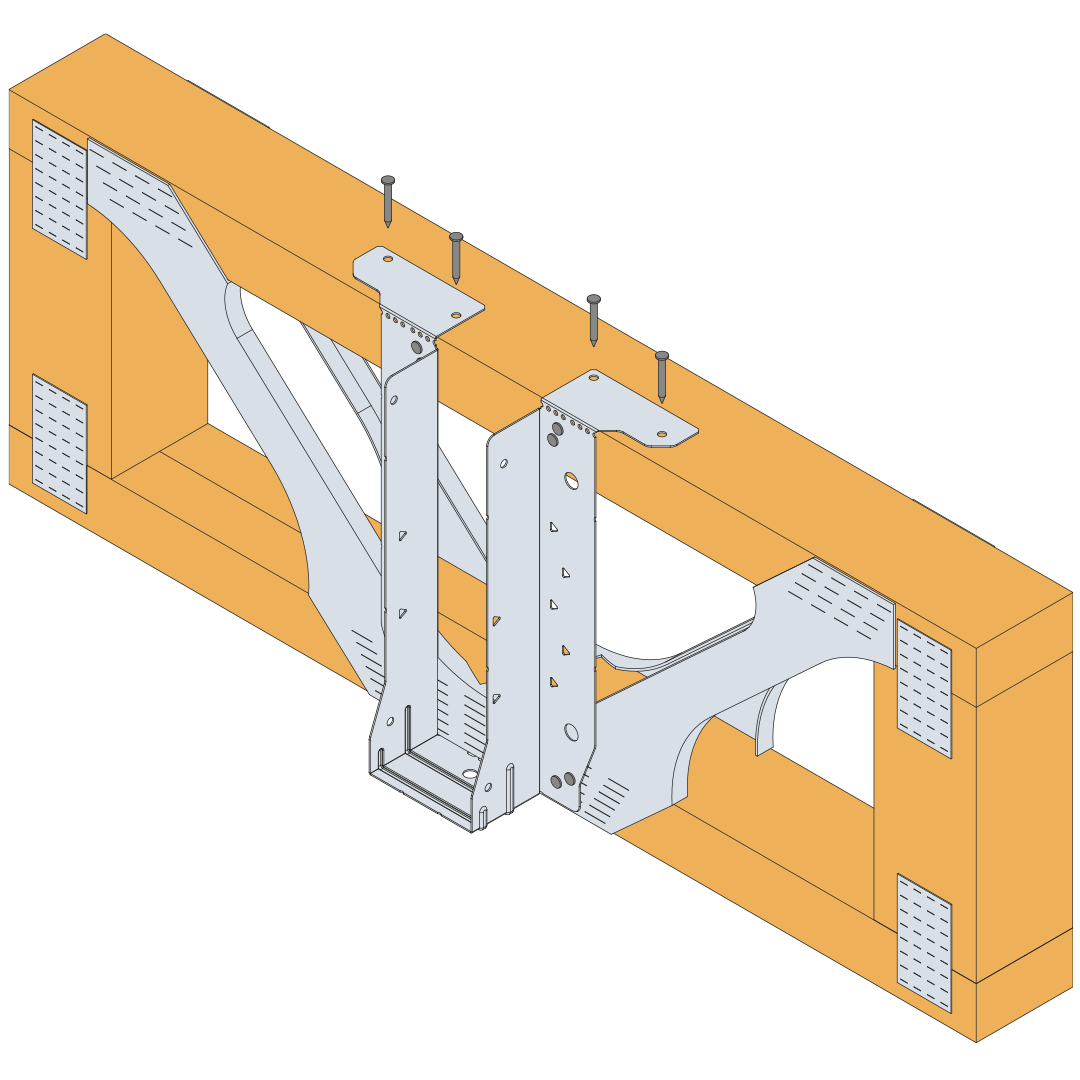

EWH (TF)	8	-	4	4	-	13	13	16.4	-	-	-	3.5	3.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	-	17.1	17.1	17.4	3.5	3.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	-	18	18	18.3	3.5	3.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	-	18.6	18.6	18.9	3.5	3.5	3.5	3.5

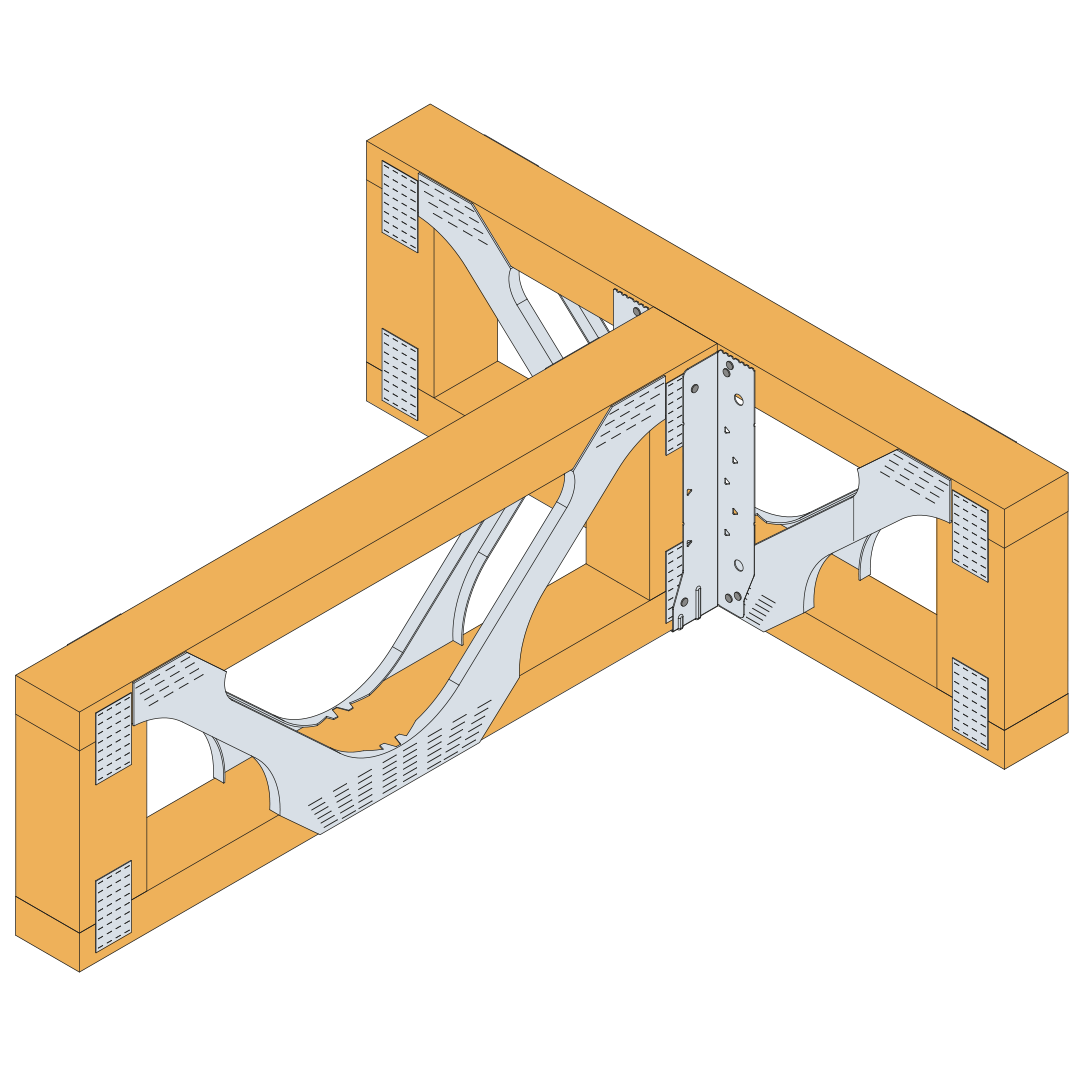

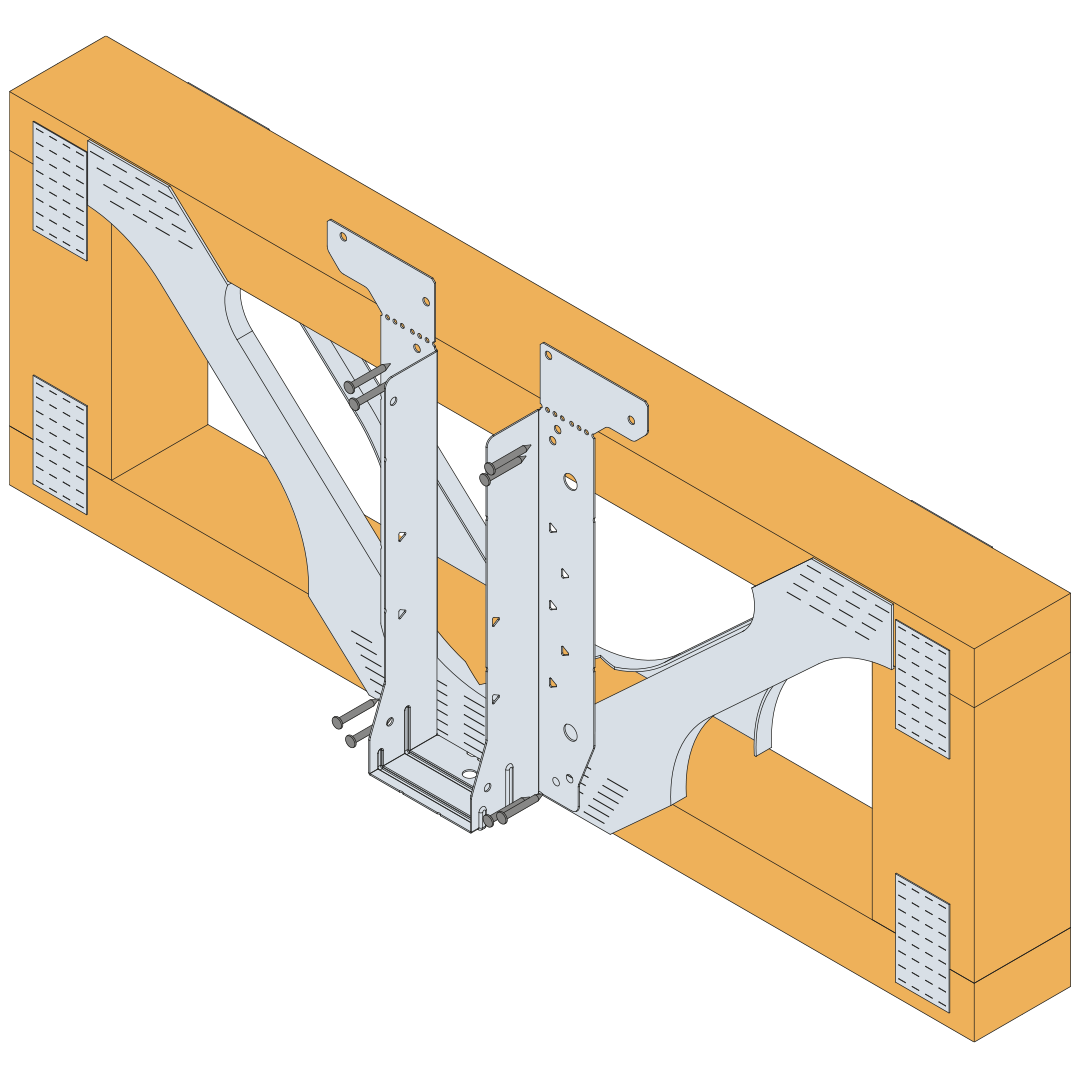

EWH (FF)	8	-	-	4	-	9.9	9.9	13.7	-	-	-	3.5	3.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	-	15.5	15.5	16.6	3.5	3.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	-	17.3	17.3	18.4	3.5	3.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	-	19.1	19.1	20.2	3.5	3.5	3.5	3.5

Footnote:

→ (TF) = Top Fix | (FF) = Face Fix | ( +6 TRI) = quanity of additional face nails installed through the triangular holes

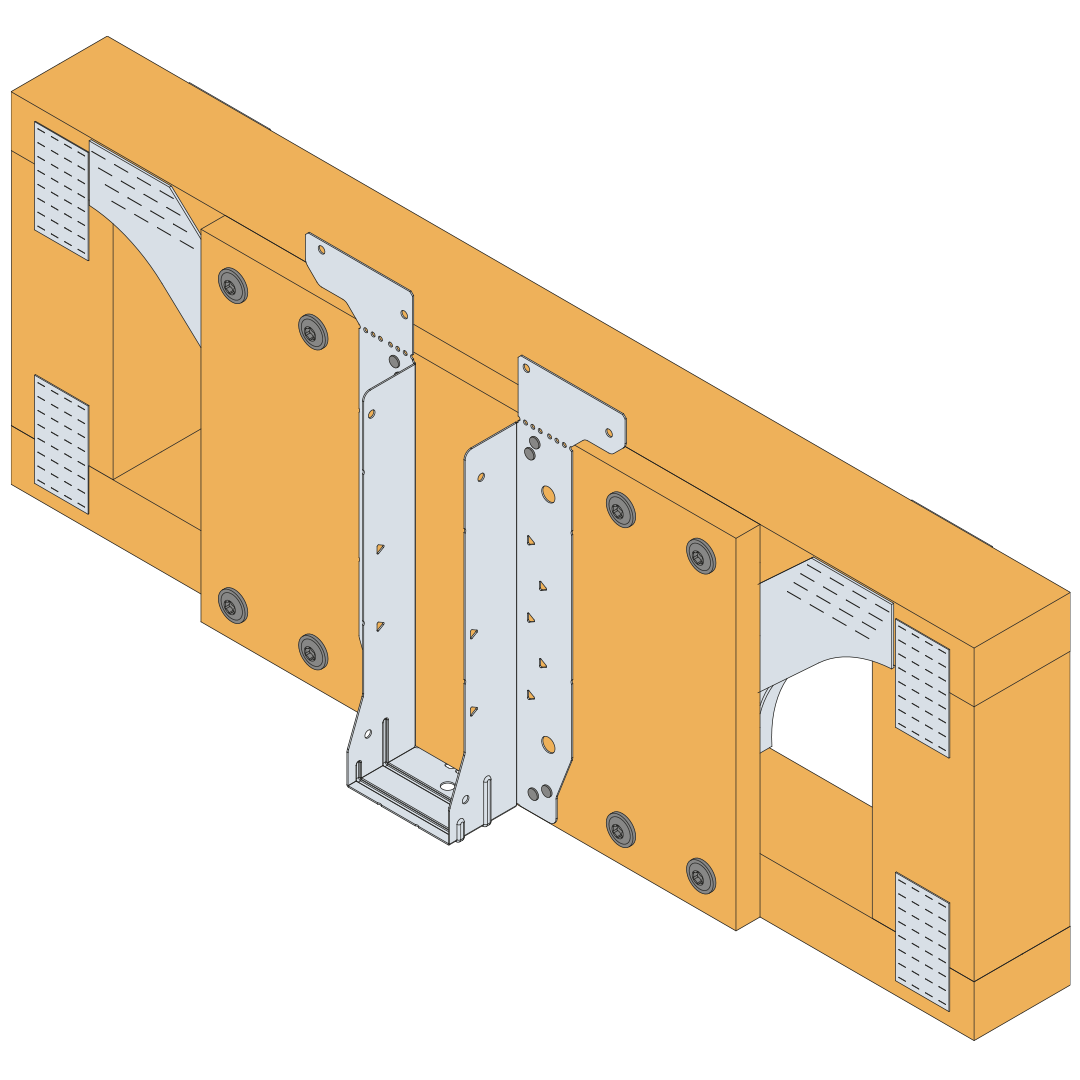

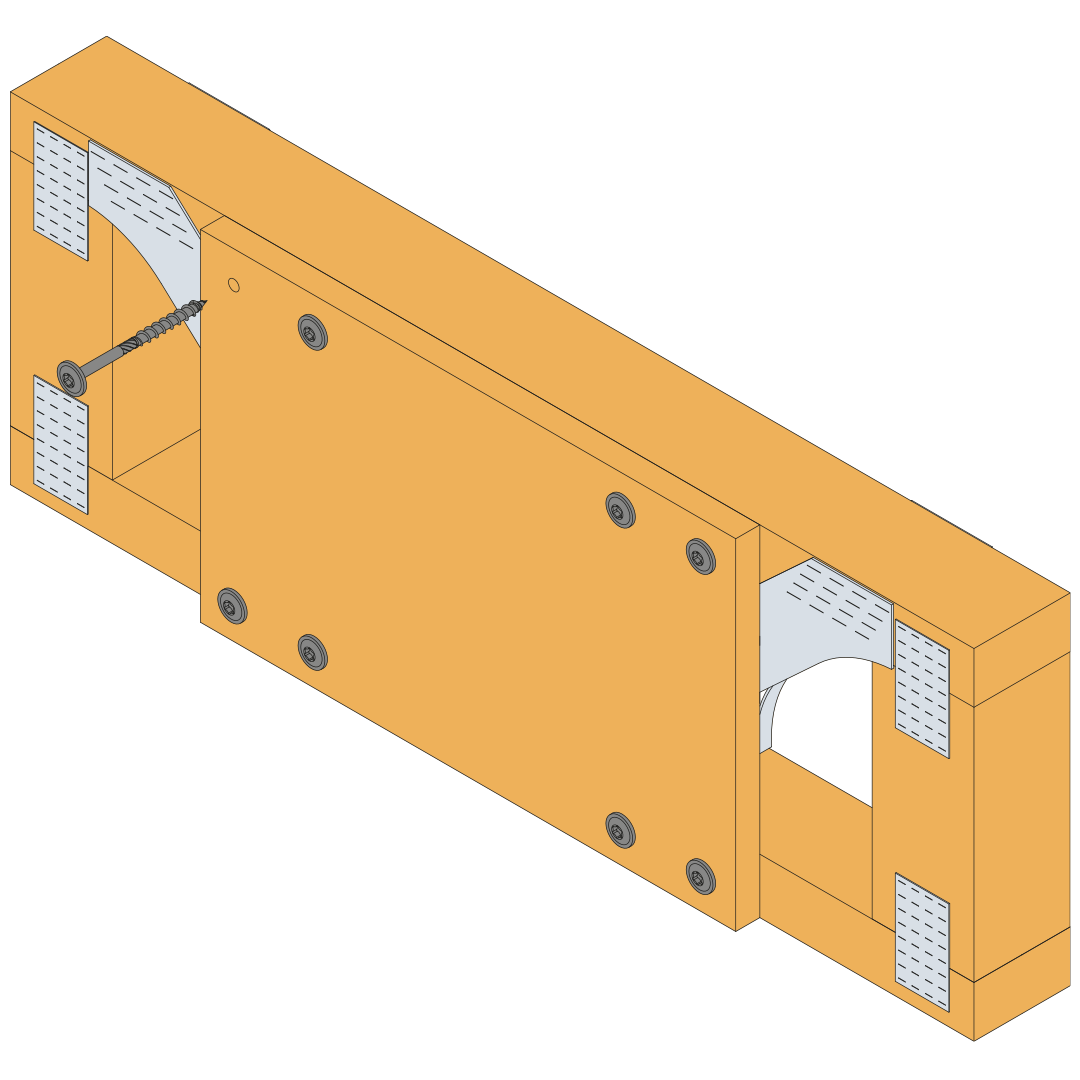

→ Enhanced installation requires a 18mm plywood gusset to be fixed to the face of the metal web joist. The plywood gusset is to be at least 400mm long and full depth of the metal web joist. The plywood gusset is installed with 8 No ESCR8.0x80mm screws. The screws are to be positioned in accordance to illustration within the Installation Notes section.

→ R₂ values relate to the joist type supported by the hanger

Turvalliset työkuormat – metalliverkkopalkit


Tuotenro	Fasteners					Safe Working Loads [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,SWL,LT				R_2,SWL,ST
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	Metal Web		Metal Web Enhanced		Metal Web	LVL, liimapuuta, Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	N3.75x30	CSA5.0x50	N3.75x30	CSA5.0x50	N3.75x30	N3.75x30
EWH (TF)	8	-	4	4	-	5.4	6.8	-	-	1.8	1.8
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	7.1	7.3	1.8	1.8
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	7.5	7.6	1.8	1.8
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	7.8	7.9	1.8	1.8
EWH (FF)	8	-	-	4	-	4.1	5.7	-	-	1.8	1.8
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	6.5	6.9	1.8	1.8
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	7.2	7.7	1.8	1.8
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	8	8.4	1.8	1.8

Footnote:

→ (TF) = Top Fix | (FF) = Face Fix | ( +6 TRI) = quanity of additional face nails installed through the triangular holes

→ R₂ values relate to the joist type supported by the hanger

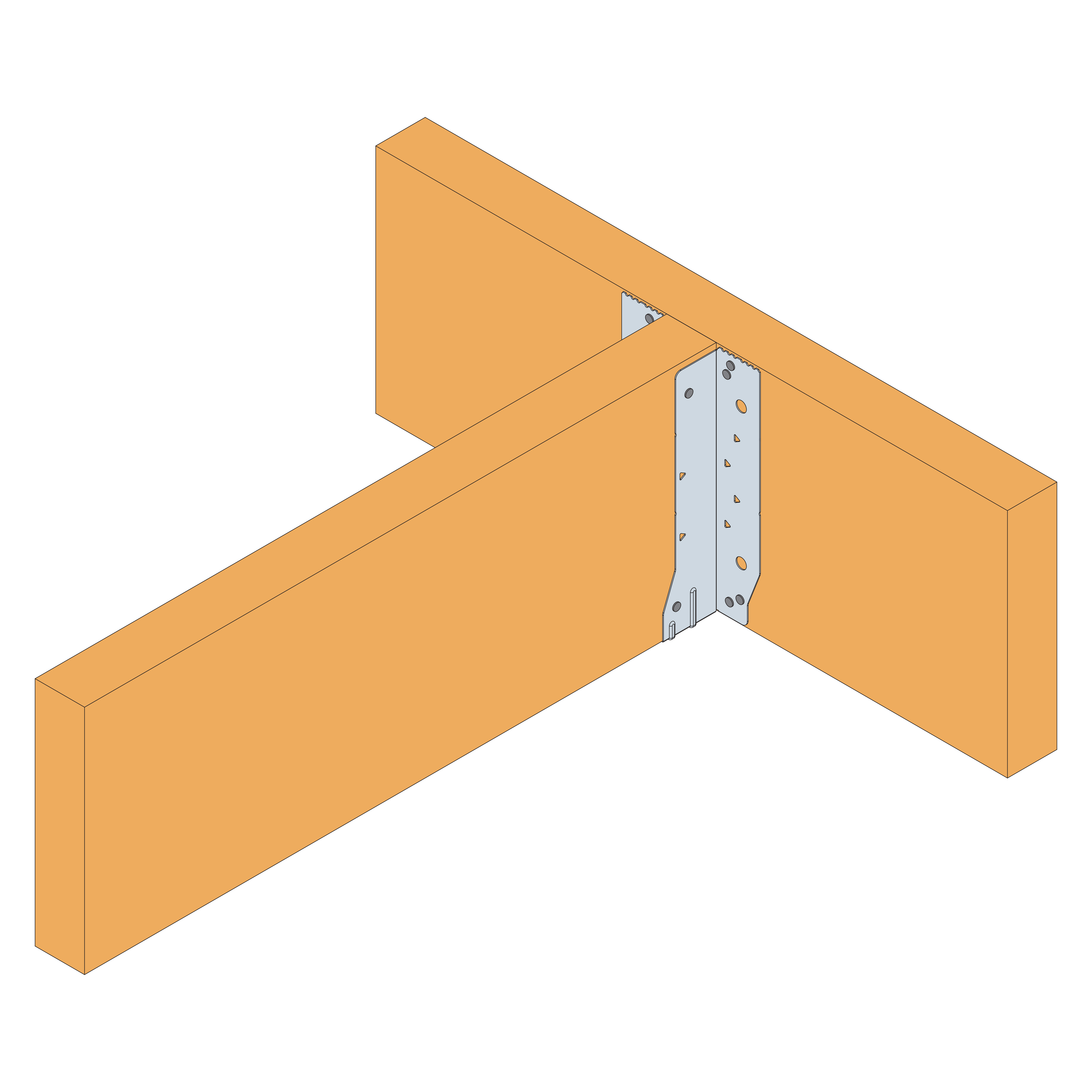

Ominaiskuormitukset - Massiivipalkit


Tuotenro	Fasteners					Characteristic Capacities [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,k						R_2,k
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	LVL		Liimapu		C24 Massiiviset Sahattu puu		LVL I-Joist 36mm		LVL I-Joist 39mm		SS I-Joist 45mm		Metal Web		LVL, liimapuupalkki Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35
EWH (TF)	8	-	4	4	-	15.5	15.5	12.9	12.9	12.8	12.8	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	18.8	18.8	18.5	18.5	17.6	17.6	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	19	19	19	19	18.5	18.5	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	20.4	20.4	19.4	19.4	19.1	19.1	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5

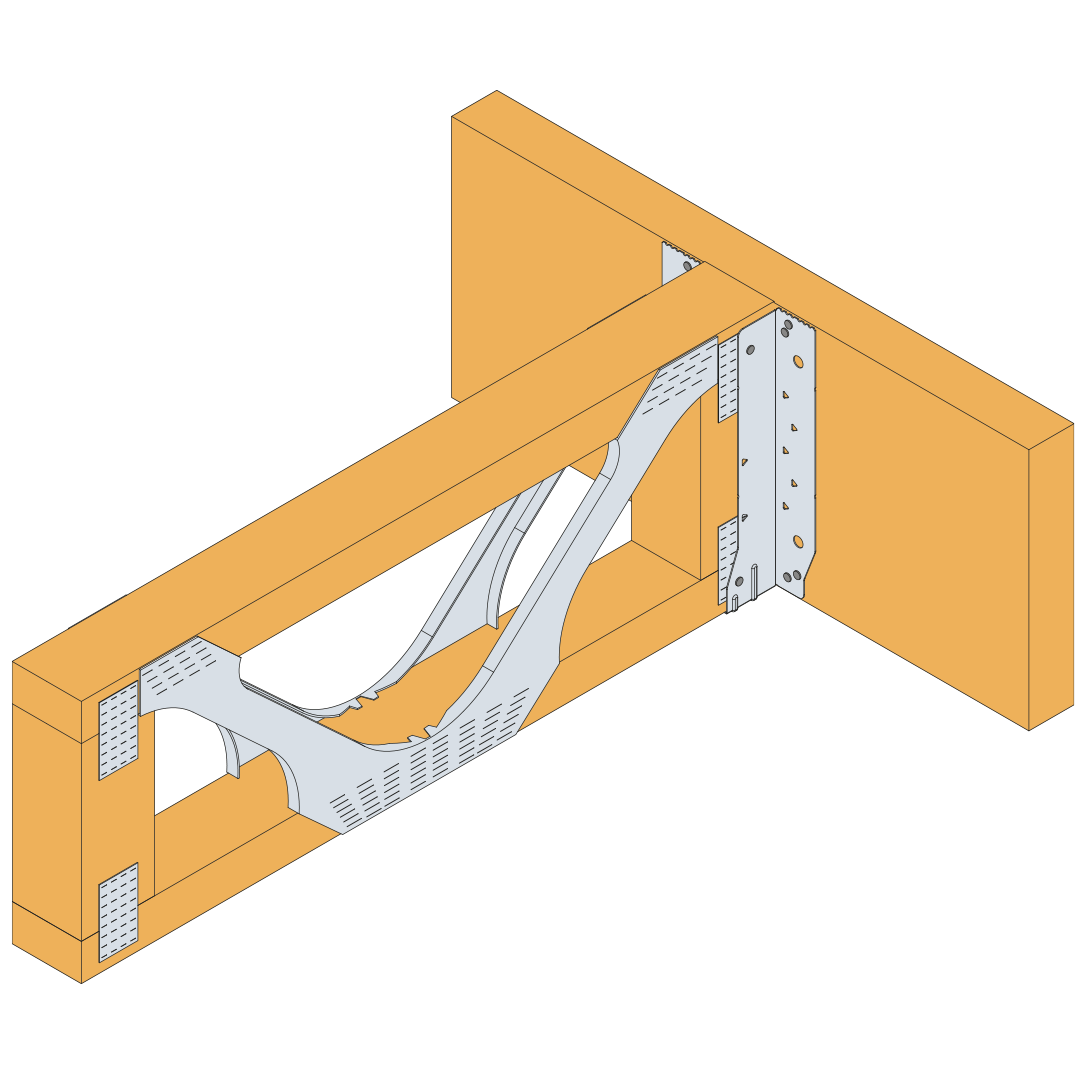

EWH (FF)	8	-	-	4	-	11.1	11.1	9	9	6.6	6.6	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	18.7	18.7	16.3	16.3	13.4	13.4	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	20.4	20.4	17.9	17.9	15.2	15.2	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	21.3	21.3	18.6	18.6	17.1	17.1	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5

Footnote:

→ (TF) = Top Fix | (FF) = Face Fix | ( +6 TRI) = quanity of additional face nails installed through the triangular holes.

→ Solid timber refers to LVL, Glulam or Solid Sawn Timber

→ R₂ values relate to the joist type supported by the hanger

Turvalliset työkuormat – kiinteät päätykappaleet

Tuotenro	Fasteners					Safe Working Loads [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,SWL,LT			R_2,SWL,ST
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	LVL	Glulam	C24 Solid Sawn Timber	LVL I-Joist 36mm	LVL I-joist 39mm	SS I-Joist 45mm	Metal Web	LVL, liimapuuta, Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30
EWH (TF)	8	-	4	4	-	6.5	5.4	5.3	1.2	1.3	1.8	1.8	1.8
EWH (TF + 6 TRI)	8	6	4	4	-	7.8	7.7	7.3	1.2	1.3	1.8	1.8	1.8
EWH (TF + 8 TRI)	8	8	4	4	-	7.9	7.9	7.7	1.2	1.3	1.8	1.8	1.8
EWH (TF + 10 TRI)	8	10	4	4	-	8.5	8.1	8	1.2	1.3	1.8	1.8	1.8
EWH (FF)	8	-	-	4	-	4.6	3.8	2.8	1.2	1.3	1.8	1.8	1.8
EWH (FF + 6 TRI)	8	6	-	4	-	7.8	6.8	5.6	1.2	1.3	1.8	1.8	1.8
EWH (FF + 8 TRI)	8	8	-	4	-	8.5	7.5	6.3	1.2	1.3	1.8	1.8	1.8
EWH (FF + 10 TRI)	8	10	-	4	-	8.9	7.8	7.1	1.2	1.3	1.8	1.8	1.8

Footnote:

→ (TF) = Top Fix | (FF) = Face Fix | ( +6 TRI) = quanity of additional face nails installed through the triangular holes.

→ Solid timber refers to LVL, Glulam or Solid Sawn Timber

→ R₂ values relate to the joist type supported by the hanger

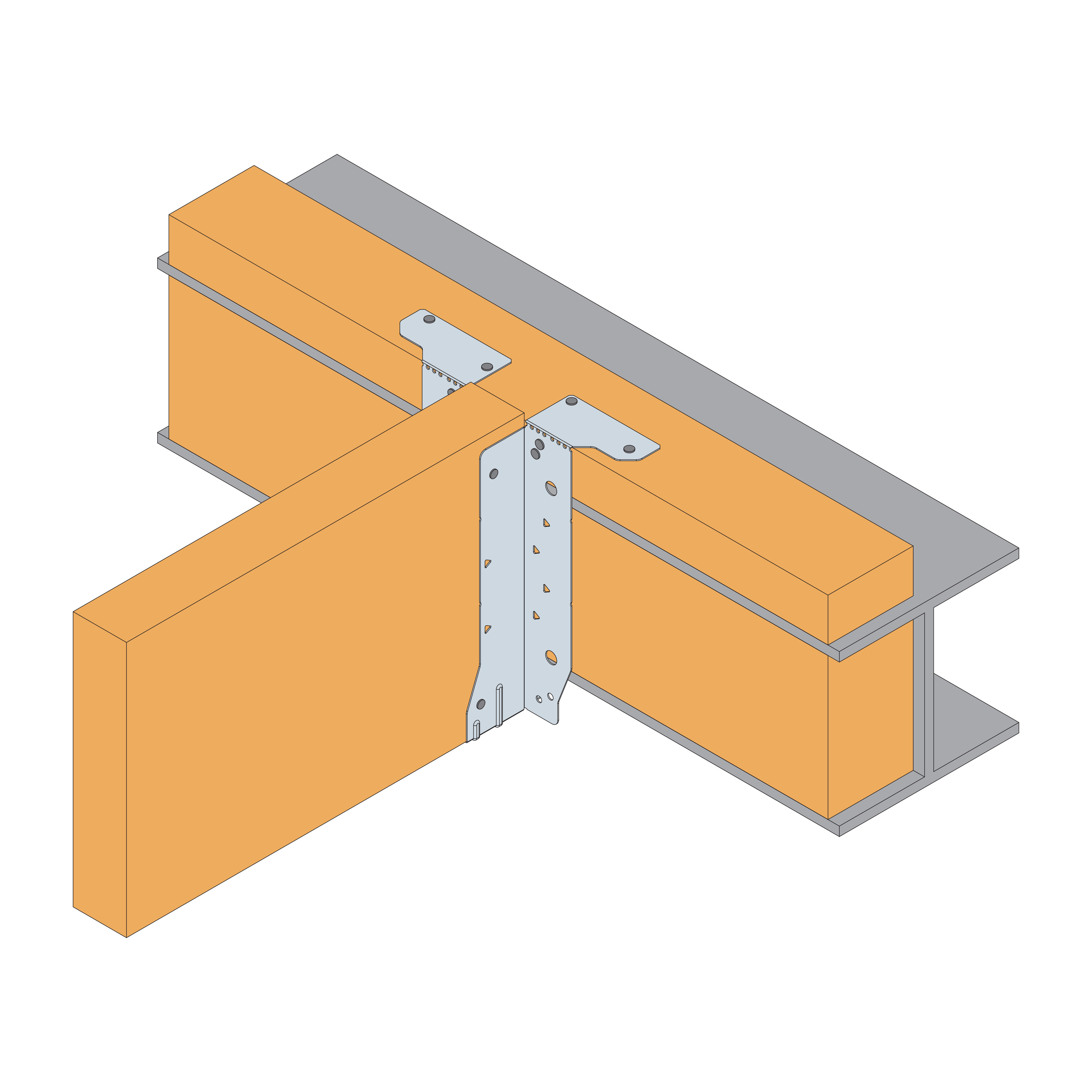

Ominaiskuormitukset - Puun naulauspalkit

Tuotenro	Fasteners					Characteristic Capacities [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,k				R_2,k
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	Puunaula				LVL I-Joist 36mm	LVL I-Joist 39mm		SS I-Joist 45mm		Metal Web		LVL, liimapuupalkki Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	N3.75x30	N3.75x75	CNA4.0x35	CSA5.0x40	N3.75x30	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	CNA4.0x35	N3.75x30
EWH (Nailer 38-74mm)	4	-	4	4	-	9.8	-	9.8	13.9	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5
EWH (Nailer 75-100mm)	4	-	4	4	-	9.8	13.5	9.8	13.9	2.3	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5

Footnote:

→ Timber nailers can be either Solid Sawn Timber (C24 minimum grade), LVL or Glulam

→ (38 - 50mm) refers to depth range of timber nailer

→ Minimum width of timber nailer is 89mm

→ R₂ values relate to the joist type supported by the hanger

Turvalliset työkuormat – puun naulauspalkit

Tuotenro	Fasteners					Safe Working Loads [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,SWL,LT			R_2,SWL,ST
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	Timber Nailer			LVL I-Joist 36mm	LVL I-joist 39mm	SS I-Joist 45mm	Metal Web	LVL, liimapuuta, Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	N3.75x30	N3.75x75	CSA5.0x40	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30
EWH (Nailer 38-74mm)	4	-	4	4	-	4.1	-	5.8	1.2	1.3	1.8	1.8	1.8
EWH (Nailer 75-100mm)	4	-	4	4	-	4.1	5.6	5.8	1.2	1.3	1.8	1.8	1.8

Footnote:

→ Timber nailers can be either Solid Sawn Timber (C24 minimum grade), LVL or Glulam

→ (38 - 50mm) refers to depth range of timber nailer

→ Minimum width of timber nailer is 89mm

→ R₂ values relate to the joist type supported by the hanger

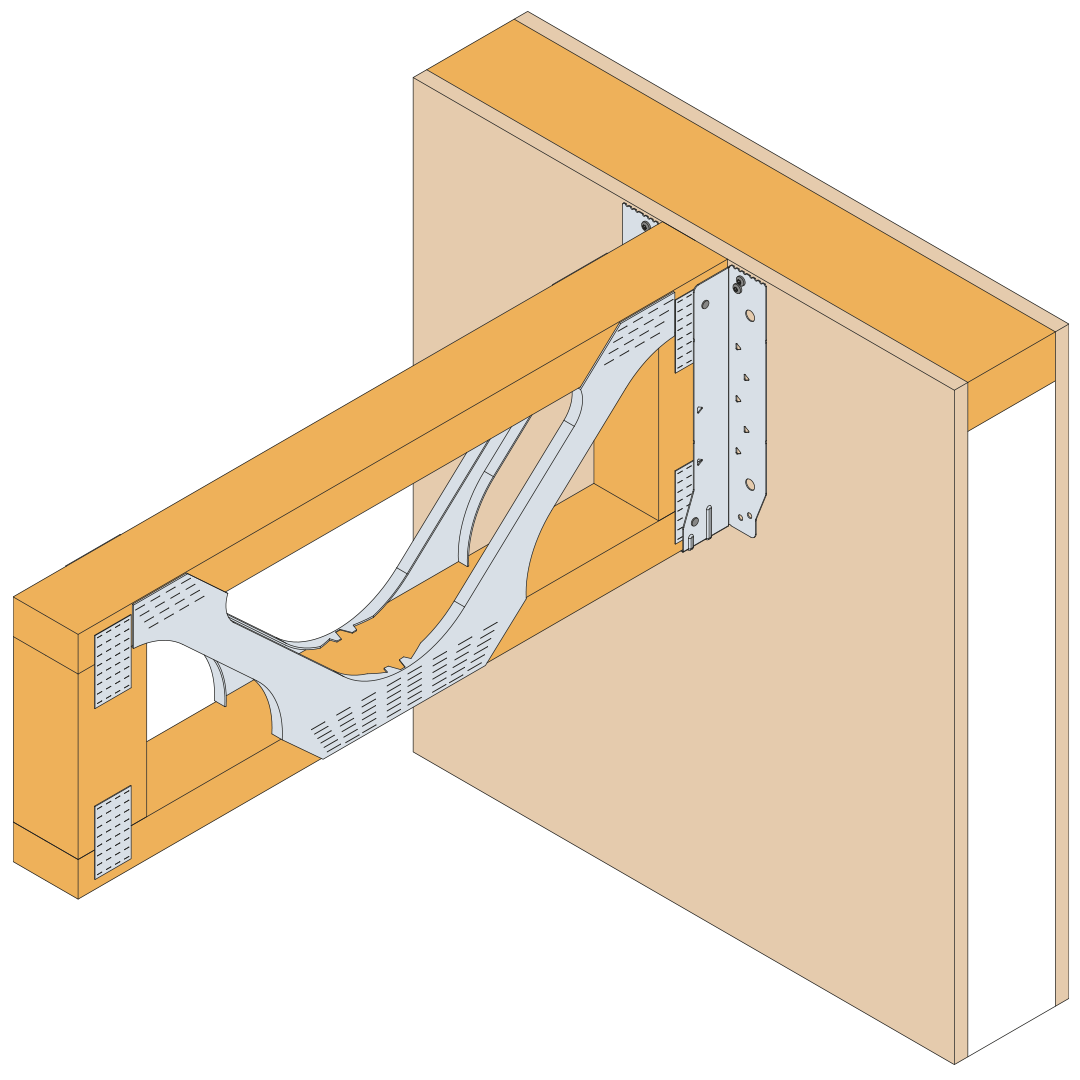

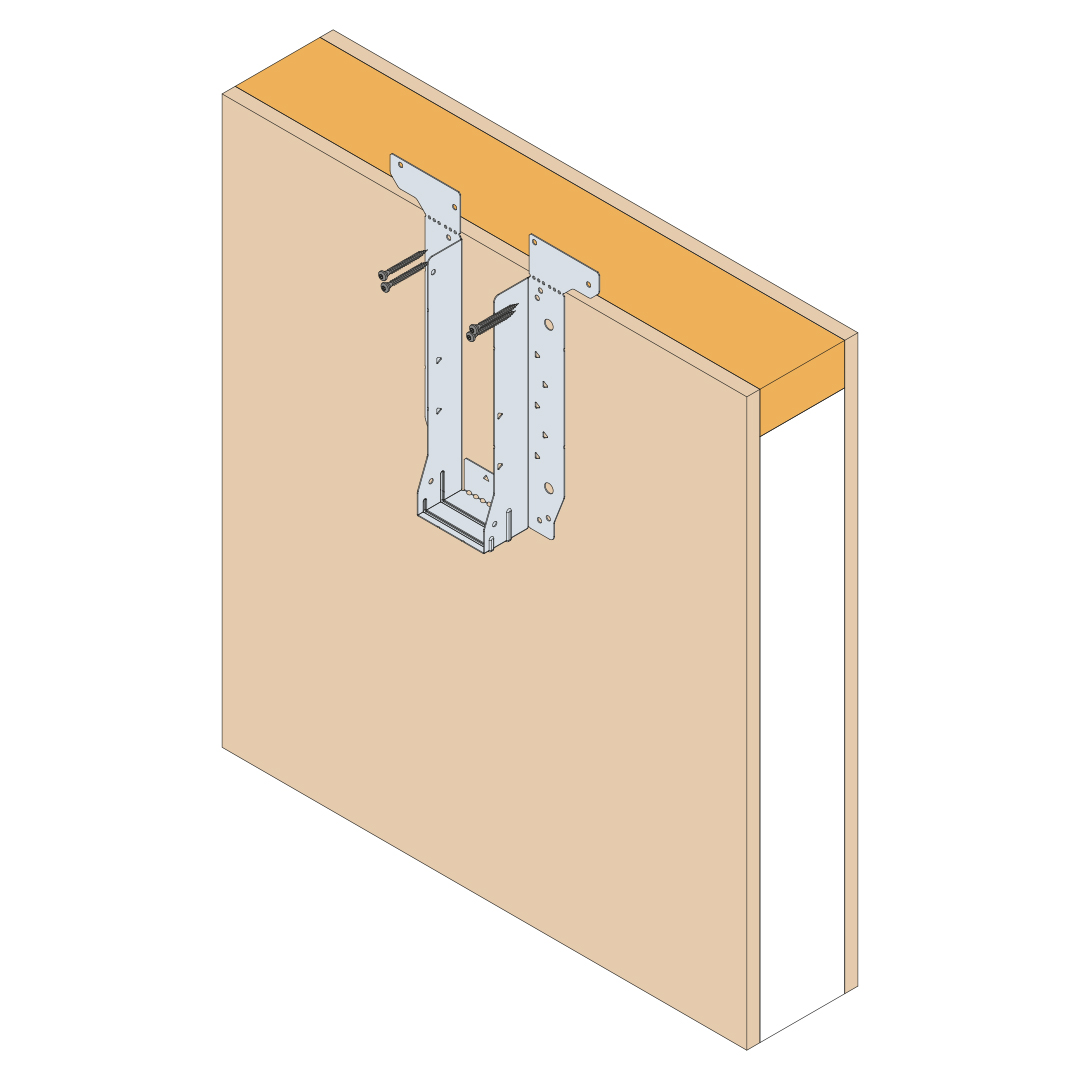

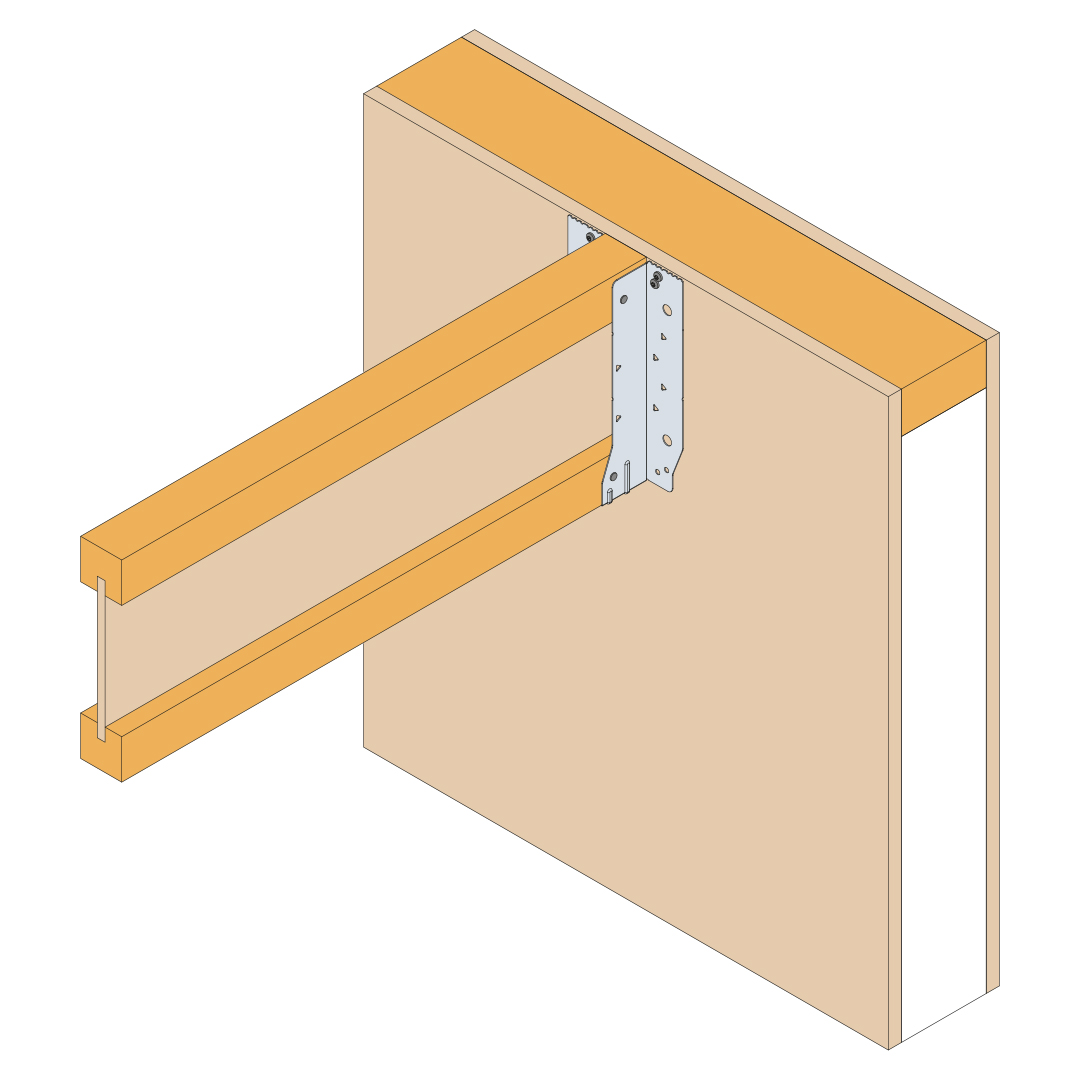

Ominaiskuormitukset - SIP-palkit

Tuotenro	Fasteners					Characteristic Capacities [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,k	R_2,k
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	SIP	LVL I-Joist 36mm	LVL I-Joist 39mm	SS I-Joist 45mm	Metal Web	LVL, liimapuupalkki Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	CSA5.0x50	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30

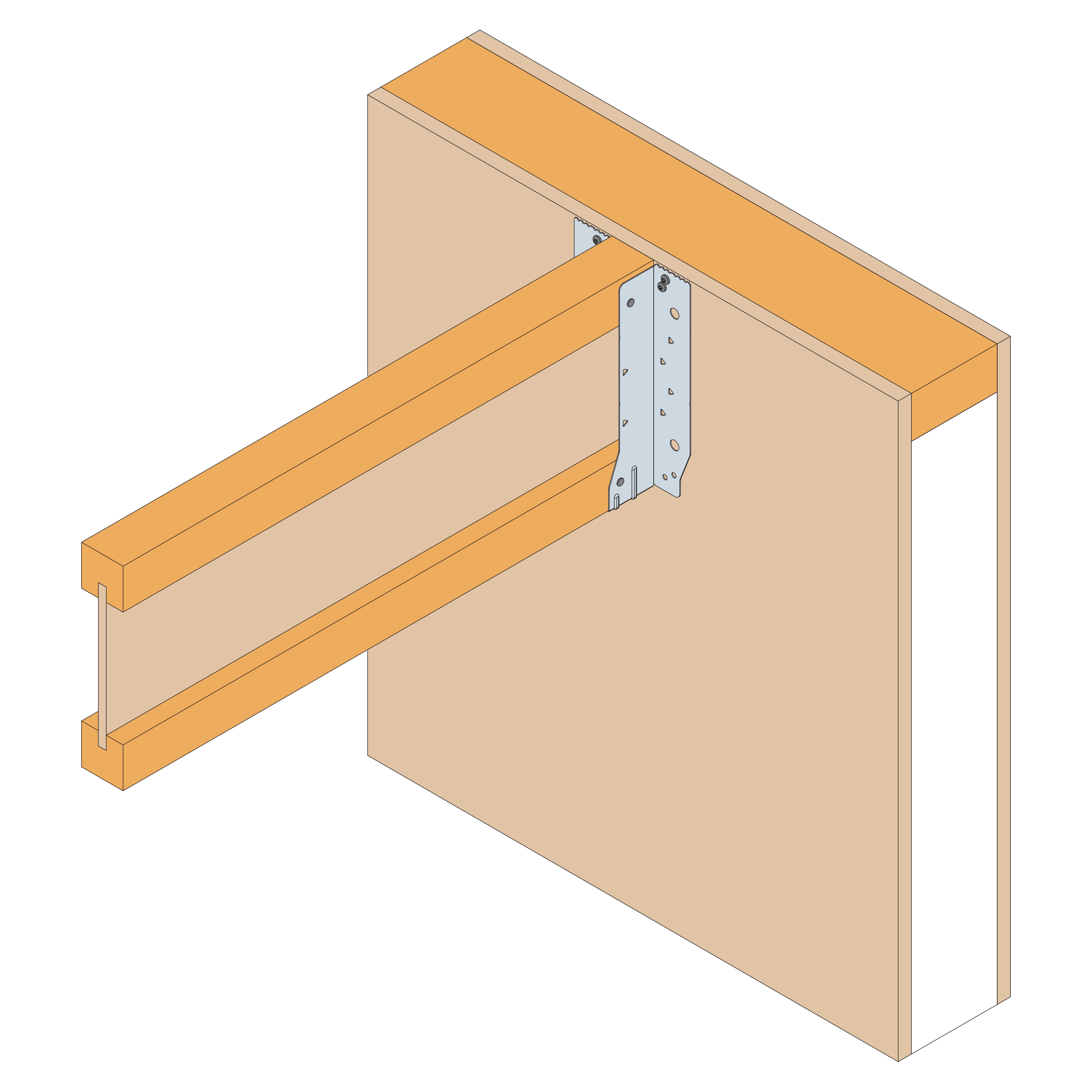

EWH (11mm OSB)	4	-	-	4	-	9.7	2.3	2.5	3.5	3.5	3.5
EWH (15mm OSB)	4	-	-	4	-	10.2	2.3	2.5	3.5	3.5	3.5

Footnote:

→ SIP requires a minimum 47mm deep top rail

→ R₂ values relate to the joist type supported by the hanger

Turvalliset työkuormat – SIP-päätykappaleet


Tuotenro	Fasteners					Safe Working Loads [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_1,SWL,LT	R_2,SWL,ST
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	SIP	LVL I-Joist 36mm	LVL I-joist 39mm	SS I-Joist 45mm	Metal Web	LVL, liimapuuta, Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	CSA5.0x50	N3.75x30	N3.75x30	N3.75x30	N3.75x30	N3.75x30
EWH (11mm OSB)	4	-	-	4	-	4	1.2	1.3	1.8	1.8	1.8
EWH (15mm OSB)	4	-	-	4	-	4.3	1.2	1.3	1.8	1.8	1.8

Footnote:

→ SIP requires a minimum 45mm deep top rail

→ R₂ values relate to the joist type supported by the hanger

Parannettu nostovoima


Tuotenro	Fasteners					Characteristic Loads [kN]						Safe Working Loads [kN]
	Pinta (Laippa B)		Yläosa (laippa E)	Palkki (laippa C)		R_2,k						R_2,SWL,ST
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	I-palkki + Verkkovahvike		Metal Web		LVL, liimapuupalkki Massiivipuuta		I-palkit + Verkkovahvike	Metal Web	LVL, liimapuuta, Massiivipuuta
	Ø5 reikää	Kolmioreiät	Ø5 Holes	Ø5 Holes	Tri Holes	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	N3.75x30	N3.75x30
EWH (Enhanced Uplift)	4	6, 8 or 10	0, 4	4	4	8	8	8	8	8	8	4	4	4

Footnote:

→ Fill all round and triangular holes with the relevant fastener.

→ If the incoming joist is an I-Joist then web stiffeners are required. (The web stiffener’s size and installation requirements shall be in accordance to relevant I-Joist manufacturer’s specification).

→ R₂ values relate to the joist type supported by the hanger

Ominaiskuormitukset - Kiinteät päätykappaleet - SSH

Table "Ominaiskuormitukset - Kiinteät päätykappaleet - SSH" cannot be displayed : no references available.

Ominaiskuormitukset - Betonipalkit

Table "Ominaiskuormitukset - Betonipalkit" cannot be displayed : no references available.

(*) This is the maximum characteristic value for the hanger.

The anchor capacity is to be verified separately.

Solid Sawn Timbers to be minimum C24 graded timber.

Asennus

Installation

Käytä kaikkia määrättyjä kiinnittimiä.
VAKIO-asennuksessa kaikki pyöreät reiät tulee täyttää.
VAHVENNETUS-asennuksessa kaikki pyöreät ja kolmiomaiset reiät tulee täyttää, (paitsi ripustimen istuinlipareen kolmiomainen reikä’s).

EWH-Vakiokiinnitysohjeet – Soveltuu I-palkkeihin, metalliverkkopalkkeihin ja massiivipuupalkkeihin

Aseta EWH-kannatin tukipalkin etupintaan varmistaen, että istuimen välilehti on tiukasti tukipalkin alapintaa vasten.
Varmista, että kannattimen sivut ovat pystysuorat; täytä kaikki etupinnan pyöreät reiät alhaalta ylöspäin määritetyllä kiinnikkeellä.
For top fix installations, taita ylälaippa yli varmistaen tiukka taitoslinja tukipuun yläreunaa pitkin, ja täytä kaikki ylä pyöreät reiät määritetyillä kiinnikkeillä (HUOM: Riippuen palkin syvyydestä, taitoslinja voi olla enintään 6 mm perforointiviivojen yläpuolella).
For face fix installations, katkaise ylälaippa perforointiviivaa pitkin (HUOM: Ylälaippa voidaan katkaista ennen tai jälkeen asennuksen).
Aseta tuleva palkki paikoilleen varmistaen, että se on tiukasti EWH:n takaosaa vasten (suurin sallittu rako on 3 mm tulevan palkin pään ja kannattimen etupinnan välillä) ja täytä kaikki pyöreät reiät sivulaipoissa.
Jos tukielementti on syvempi kuin kannatin, taivuta istuimen välilehti ylöspäin, jotta kannatin sopii tiukasti tukielementin etupintaa vasten.

EWH:n laajennetut asennusohjeet – Soveltuu I-palkkeihin, metalliverkkopalkkeihin ja massiivipuupalkkeihin

Vain metalliverkkopalkkien otsikot: Asenna 18 mm vanerinen vahvikelevy metalliverkkopalkin pintaan. Vanerilevyn on oltava vähintään 400mm pitkä ja koko metalliverkkopalkin syvyinen. Vanerilevy kiinnitetään 8 No ESCR8.0x80mm ruuveilla. Ruuveja on sijoitettava alla olevan kuvan mukaisesti.
Vain I-palkkien otsikot: Asenna tukipalikka I-palkin etupintaan. Tukipalikan koko ja asennusvaatimukset tulee tehdä asiaankuuluvan I-palkkivalmistajan’s määräysten mukaisesti.
Aseta EWH-kannatin tukipalkin pintaan siten, että istuimen kieli on tiiviisti tukipalkin’s alapaarteen alapintaan vasten.
Varmista, että kannattimen sivut ovat pystysuorat ja täytä kaikki pyöreät etureiät ja sen jälkeen kolmiomaiset reiät alhaalta ylöspäin määrätyllä kiinnikkeellä.
Yläkiinnitysasennuksissa taita ylälaippa tukevasti tukipuun yläreunaa vasten ja täytä pyöreät reiät määrätyillä kiinnikkeillä (HUOM: Palkin syvyydestä riippuen taitoslinja voi olla enintään 6 mm perforointiviivojen yläpuolella).
Etukiinnitysasennuksissa napsauta ylälaippa irti perforointiviivaa pitkin (HUOM: Ylälaippa voidaan napsauttaa irti ennen tai jälkeen asennuksen).
Aseta tuleva palkki paikoilleen niin, että se on tiiviisti EWH-kannattimen takaosaa vasten (suurin sallittu rako on 3 mm tulevan palkin pään ja kannattimen etupinnan välillä) ja täytä kaikki pyöreät reiät sivulaipoissa.
Tehostetuissa nostokapasiteetin asennuksissa, jos tuleva palkki on I-palkki, tarvitaan verkkovahvikkeet. (Verkkovahvikkeen koko ja asennusvaatimukset tulee tehdä asiaankuuluvan I-palkkivalmistajan’s määräysten mukaisesti). Täytä kaikki pyöreät ja kolmiomaiset reiät asianmukaisella kiinnikkeellä.

EWH-Asennusohjeet – SIP

SIP-asennuksessa suositellaan, että EWH asennetaan vain etukiinnityksellä.
Taivuta istuinläppä ylöspäin, jotta ripustin sopii tiukasti SIP:n pintaa vasten.
Aseta EWH-ripustin SIP:n pintaan siten, että kannatettavan rakenteen yläosa on samalla tasolla SIP:n yläreunan kanssa.
Asenna 4 kpl CSA 5.0x50mm ruuvia EWH:n etuosan neljän yläpuolella olevan pyöreän reiän läpi.
Irrota ripustimen ylälaippa sen rei’ityslinjaa pitkin.
Aseta kannatettava rakenne ripustimeen ja asenna 4 kpl 3.75x30mm neliökiertonaulaa pyöreiden reikien kautta tuettuun rakenteeseen.
