BNG

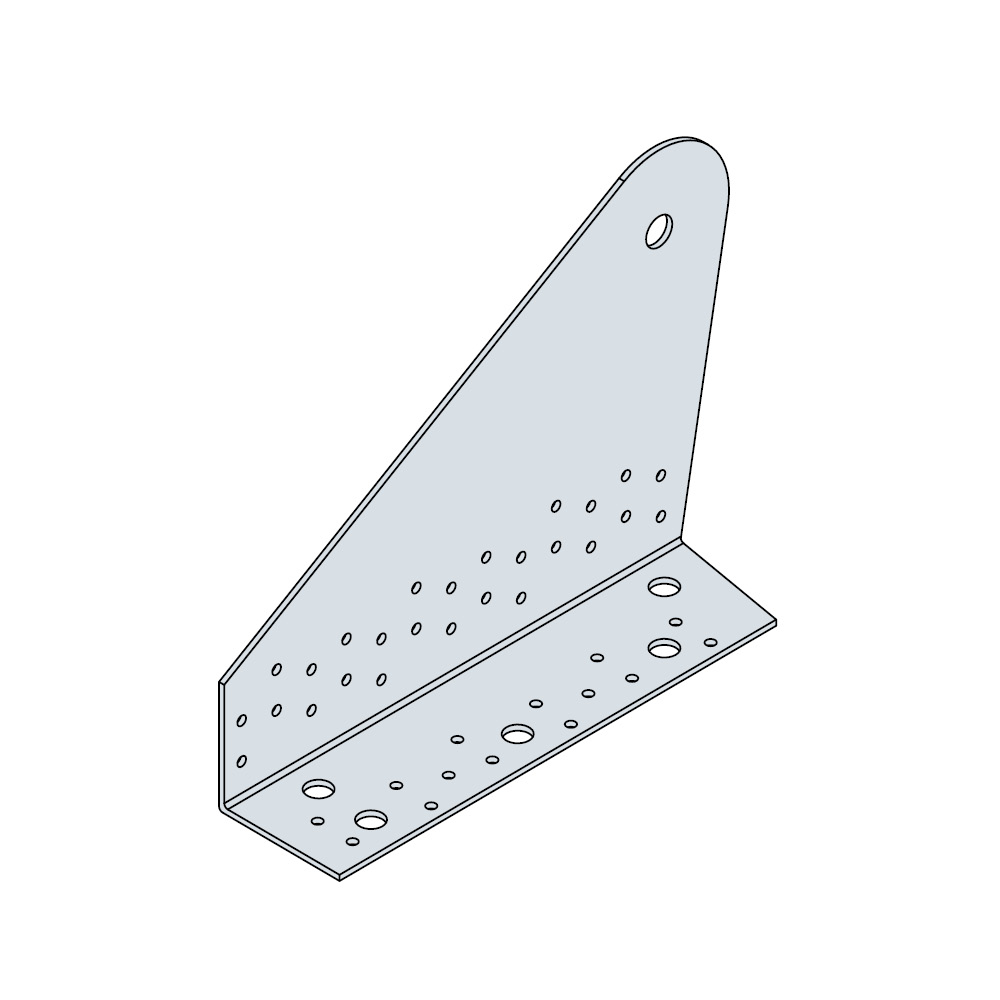

Tuulijäykiste yläpuoliseen kiinnitykseen

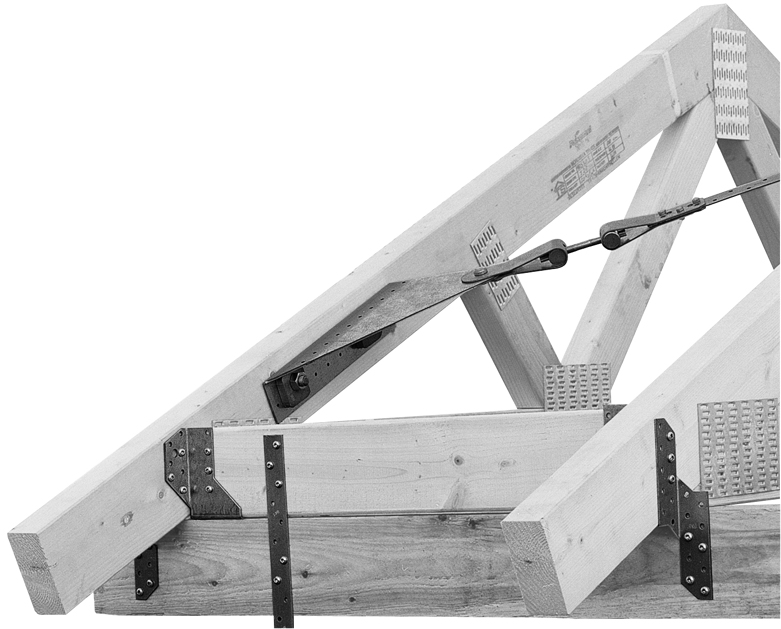

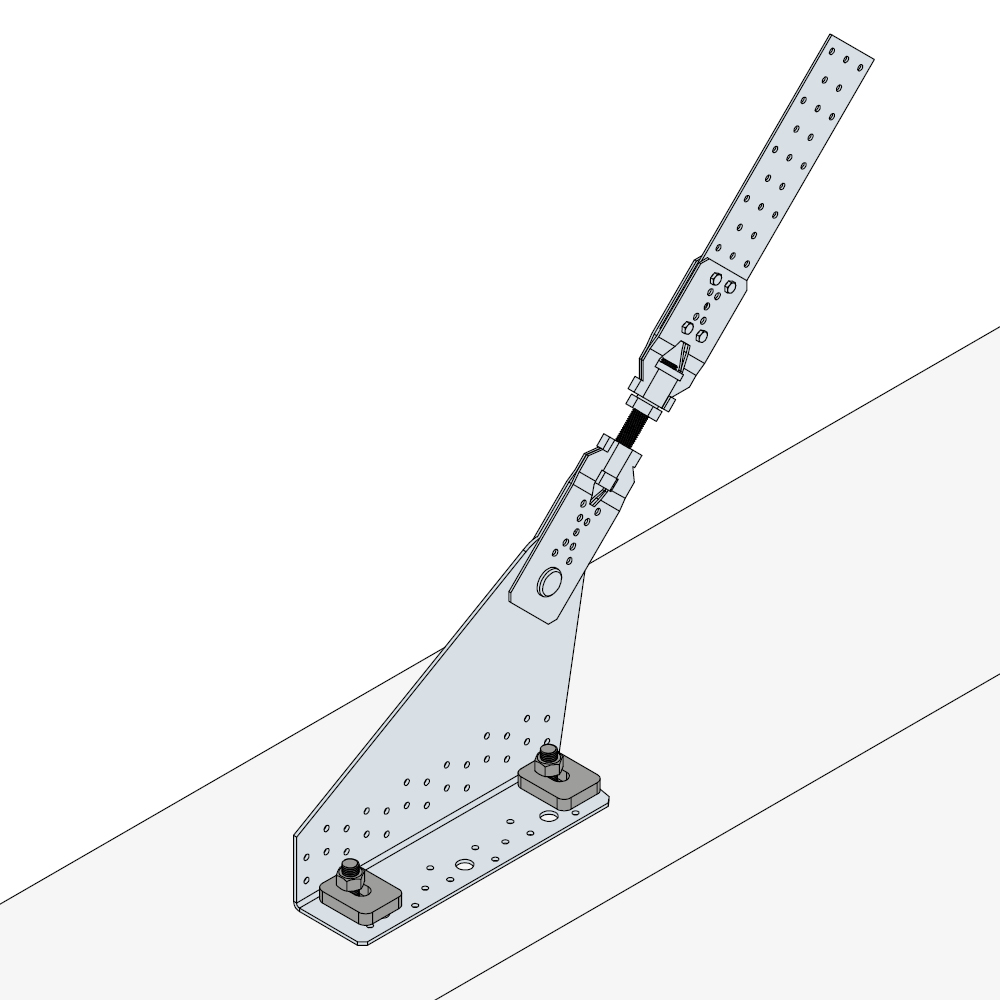

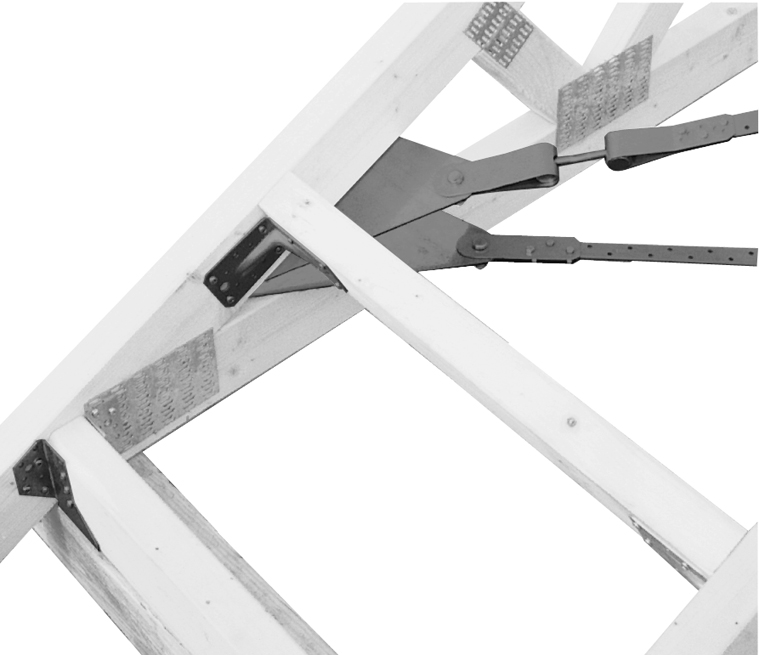

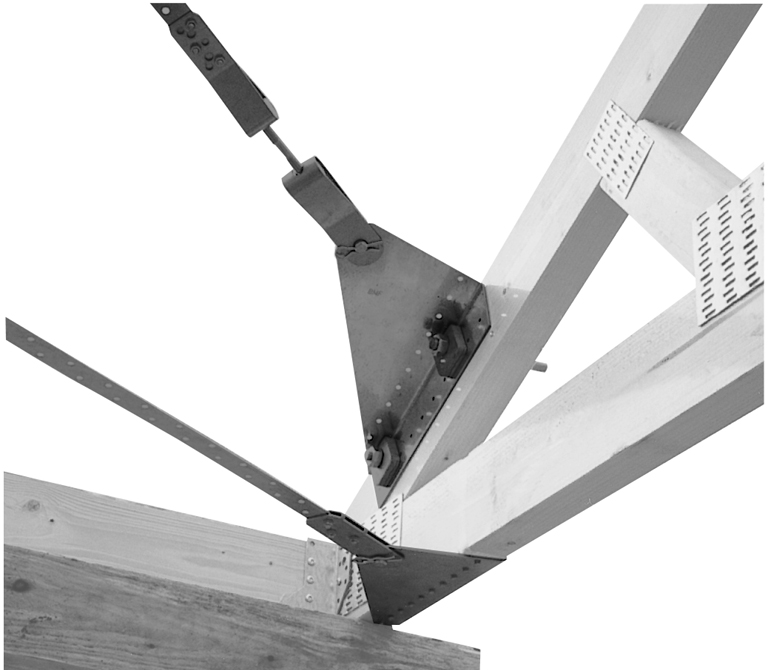

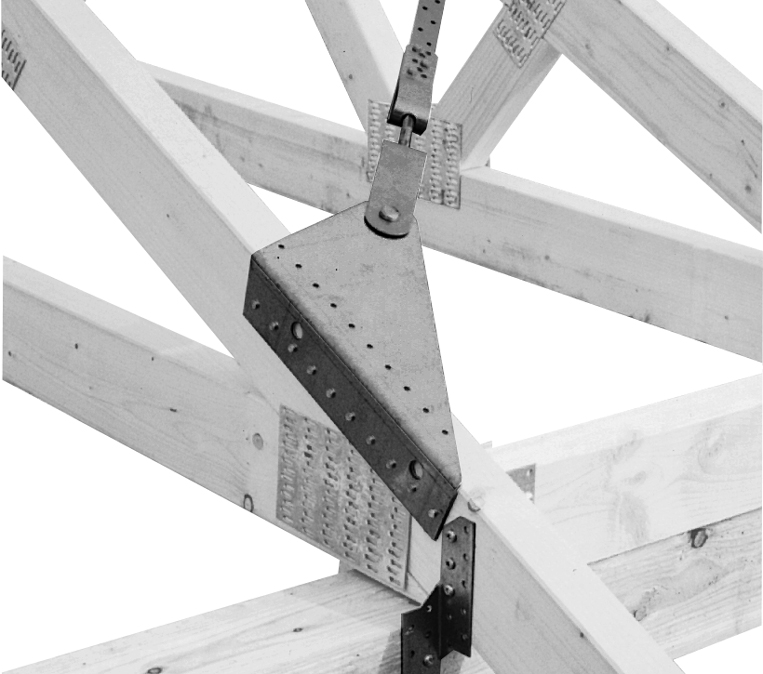

Kiinnikkeitä käytetään katto-, ullakko- ja seinärakenteiden jäykistämiseen yhdessä sidevanteen kanssa. Kiinnikkeitä käytetään, kun sidevanne asennetaan kattoristikoiden päälle (jos tuulijäykiste ei saa koskettaa aluskatetta, katso alapuolisten tuulijäykistysjärjestelmiemme ohjetta (BNU)).
Tuulijäykistysjärjestelmiä on kaksi. 25 on tarkoitettu pienemmille ja 40 suuremmille rakennuksille. Järjestelmän valitsemisesta on lisätietoja Simpson Strong-Tien® tuulijäykistetuoteluettelossa tai osoitteessa www.strongtie.dk.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Electrogalvanized steel Z275

EPD

Tekniset tiedot

Mitat

Mitat

Tuotenro	DB nr.	NOBB nr.	Mål [mm]				Reiät yläosassa		Reiät suorakulmiosiivekkeessä		Box Quantity	Paino [kg]
Tuotenro	DB nr.	NOBB nr.	A	B	C	t	Ø	Antal	Ø	Antal	Box Quantity	Paino [kg]
BNG60-14	1561238	46257033	262	198	66	3	5 + 15	26 + 1	5 + 13	14 + 5	2	1.3

Kestävyyden ominaisarvot - kiinnitysvaihtoehto 1

Tuotenro	Naula tai pultti [antal]			Kestävyyden ominaisarvo R1,k [kN] min
	Siiveke	Yläosa	Type	Puu b_min [mm]	Yhteys puuhun - kulmalla							Arvot teräkselle
	Siiveke	Yläosa	Type	Puu b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Arvot teräkselle
BNG60-14	14	-	CNA4,0x40	45	24.7	31	31.6	26.8	19.7	19.5	15	32

Kestävyyden ominaisarvot - kiinnitysvaihtoehto 2

Tuotenro	Naula tai pultti [antal]			Kestävyyden ominaisarvo R1,k [kN] min
	Siiveke	Yläosa	Type	Puu b_min [mm]	Connexion sur bois - avec angle							Arvot teräkselle
	Siiveke	Yläosa	Type	Puu b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Arvot teräkselle
BNG60-14	-	-	-	-	-	-	-	-	-	-	-	-

Kestävyyden ominaisarvot - kiinnitysvaihtoehto 3

Tuotenro	Naula tai pultti			Kestävyyden ominaisarvo R1,k [kN] min
	Siiveke	Yläosa	Type	Puu b_min [mm]	Connexion sur bois - avec angle							Arvot teräkselle
	Siiveke	Yläosa	Type	Puu b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Arvot teräkselle
BNG60-14	-	-	-	-	-	-	-	-	-	-	-	-

Kestävyyden ominaisarvot - kiinnitysvaihtoehto 4

Tuotenro	Naula tai pultti			Kestävyyden ominaisarvo R1,k [kN] min
	Siiveke	Yläosa	Type	Puu b_min [mm]	Connexion sur bois - avec angle							Arvot teräkselle
	Siiveke	Yläosa	Type	Puu b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Arvot teräkselle
BNG60-14	-	-	-	-	-	-	-	-	-	-	-	-

Kestävyyden ominaisarvot - kiinnitysvaihtoehto 5

Tuotenro	Naula tai pultti			Kestävyyden ominaisarvo R1,k [kN] min
	Siiveke	Yläosa	Type	Puu b_min [mm]	Connexion sur bois - avec angle							Arvot teräkselle
	Siiveke	Yläosa	Type	Puu b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Arvot teräkselle
BNG60-14	-	-	-	-	-	-	-	-	-	-	-	-

* U-aluslevyllä 40x50x10

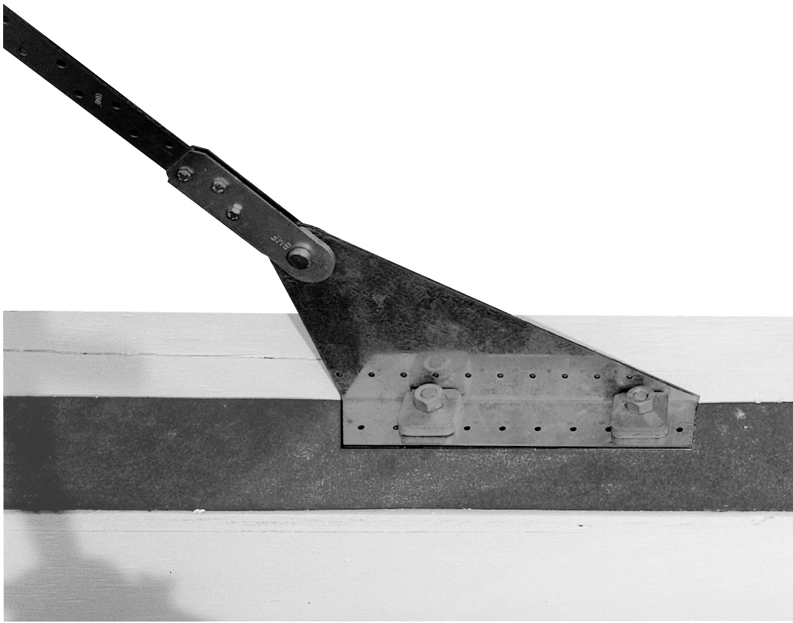

Kestävyyden ominaisarvot - kiinnitysvaihtoehto betonille

Tuotenro	Naula tai pultti			Kestävyyden ominaisarvo R1,k [kN] min
	Siiveke	Yläosa	Type	Puu b_min [mm]	Connexion sur bois - avec angle							Arvot teräkselle
	Siiveke	Yläosa	Type	Puu b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Arvot teräkselle
BNG60-14	2	-	M12 + US40/50/10	Beton	32	32	32	32	32	32	32	32
