TSS

Upotettu esiasennettu nylon-tulppa

The TSS nylon plug in Ø6 and Ø8 mm versions are approved for fastening in concrete. When the nail screw is driven into the anchor plug, it is expanded and securely anchored in the building material.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Indoor

Sähkösinkitty teräs

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

Tappi: harmaa nailon
Ruuvi: valkoinen sinkitty teräs

Benefits

Upotettu reuna kattoalan ammattilaisille
Innovatiivinen geometria

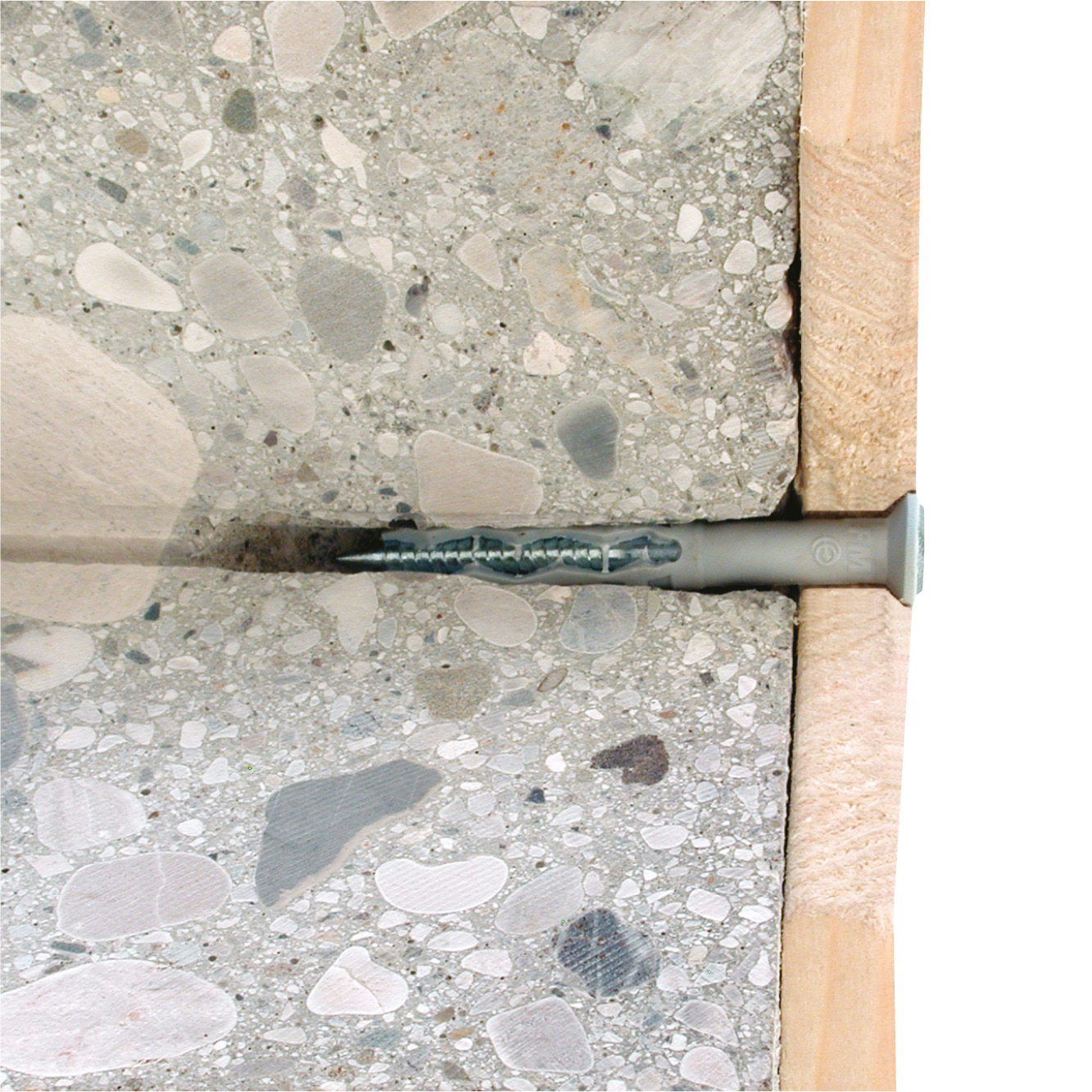

Sovellus

Applications

Puulistat
Sähkökomponentit
Jalkalistat

Suitable for

Halkeilematon betoni
Kiinteä tiili
Hunajakenno (osittain sopiva)
Solumainen savitiili (osittain sopiva)
Kevyt hunajakenno (osittain sopiva)
Ontto tiivis kiviaineslohko (osittain sopiva)
Ontot kevyet kiviaineslohkot (osittain sopivia)
Vaahtobetoni (osittain sopiva)
Kiinteä kivi

Tekniset tiedot

Product Dimensions

Mitat

Viite	Nylon fixings dimensions								Nylon fixings Installation data
	Tuot[mm]								Asennustiedot
	Tuotenumero	Kiinnikkeen paksuus [tfᵢₓ][mm]	Ruuvin halkaisija[mm]	Ruuvin pituus [Lv][mm]	Kauluksen halkaisija [dᵣ][mm]	Määrä / paketti[stk]	Määrä per ulkolaatikko	Paino[kg]	Reiän halkaisija x ankkurin pituus [dₒxL][mm]	Min. reiän syvyys [h₁][mm]	Nimellinen upotussyvyys [hₙₒₘ][mm]	Min. tukipaksuus [hₘᵢₙ][mm]
62200B0503000	TSS	5	3.4	35	8.5	300.0	3000.0	0.003	Ø5x30*	35	25	50
62200B0504000	TSS	15	3.4	45	8.5	200.0	2000.0	0.003	Ø5x40*	35	25	50
62200B0505000	TSS	25	3.4	55	8.5	200.0	2000.0	0.004	Ø5x50*	35	25	50
62200B0604000	TSS	10	3.8	45	10	200.0	2000.0	0.004	Ø6x40	40	30	100
62200B0605000	TSS	20	3.8	55	10	100.0	1000.0	0.006	Ø6x50	40	30	100
62200B0606000	TSS	30	3.8	65	10	100.0	1000.0	0.007	Ø6x60	40	30	100
62200B0608000	TSS	50	3.8	85	10	100.0	1000.0	0.008	Ø6x80	40	30	100
62200B0806000	TSS	20	4.8	65	12	150.0	1500.0	0.011	Ø8x60	50	40	100
62200B0808000	TSS	40	4.8	85	12	150.0	1500.0	0.014	Ø8x80	50	40	100
62200B0810000	TSS	60	4.8	105	12	100.0	1000.0	0.018	Ø8x100	50	40	100
62200B0812000	TSS	80	4.8	125	12	100.0	1000.0	0.021	Ø8x120	50	40	100
62200B0814000	TSS	100	4.8	145	12	100.0	1000.0	0.025	Ø8x140	50	40	100

^*Not covered by CE certification

Suunnittelukapasiteetit – yksi ankkuri – ei reunavälejä

Viite	Nylon fixings Loads
	Suunnittelukapasiteetit - yksi ankkuri - ei reunavälejä
	Suunnittelukapasiteetti
	Taivutusmomentti MRd[Nm]	Jännitys - NRd (1)		Leikkaus - VRd (1-2)
	Taivutusmomentti MRd[Nm]	Halkeilematon betoni C20/25[kN]	Kiinteä tiili[kN]	Halkeilematon betoni C20/25[kN]	Kiinteä tiili[kN]
62200B0503000	-	0.23	0.2	0.6	0.6
62200B0504000	-	0.23	0.2	0.6	0.6
62200B0505000	-	0.23	0.2	0.6	0.6
62200B0604000	-	0.6	0.36	0.6	0.6
62200B0605000	-	0.6	0.36	0.6	0.6
62200B0606000	-	0.6	0.36	0.6	0.6
62200B0608000	-	0.6	0.36	0.6	0.6
62200B0806000	-	0.6	0.45	1.2	1.2
62200B0808000	-	0.6	0.45	1.2	1.2
62200B0810000	-	0.6	0.45	1.2	1.2
62200B0812000	-	0.6	0.45	1.2	1.2
62200B0814000	-	0.6	0.45	1.2	1.2

1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

*Not covered by ETA-11/0080

Tuotteen mitat - Tee-se-itse

Viite	Nylon fixings dimensions					Nylon fixings Installation data
	Tuot[mm]					Asennustiedot
	Tuotenumero	Ruuvin halkaisija[mm]	Ruuvin pituus [Lv][mm]	Kpl/blister	Pakkaus/Pkg.	Reiän halkaisija x ankkurin pituus [dₒxL][mm]
62200B06060F2	TSS	3.8	65	15.0	15	Ø6x60
62200B08080F2	TSS	4.8	85	5.0	30	Ø8x80
62200B08100F2	TSS	4.8	105	10.0	20	Ø8x100
62200B08120F2	TSS	4.8	125	10.0	20	Ø8x120

^* Not covered by CE certification

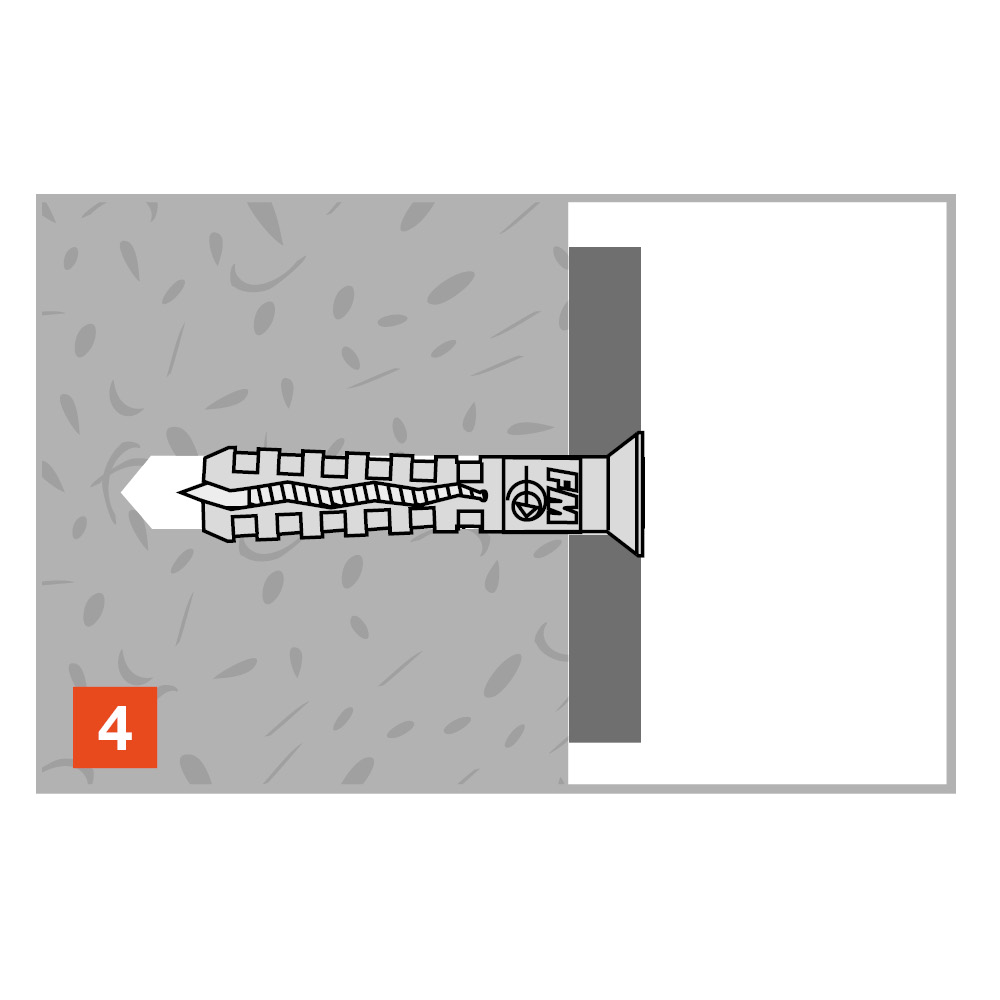

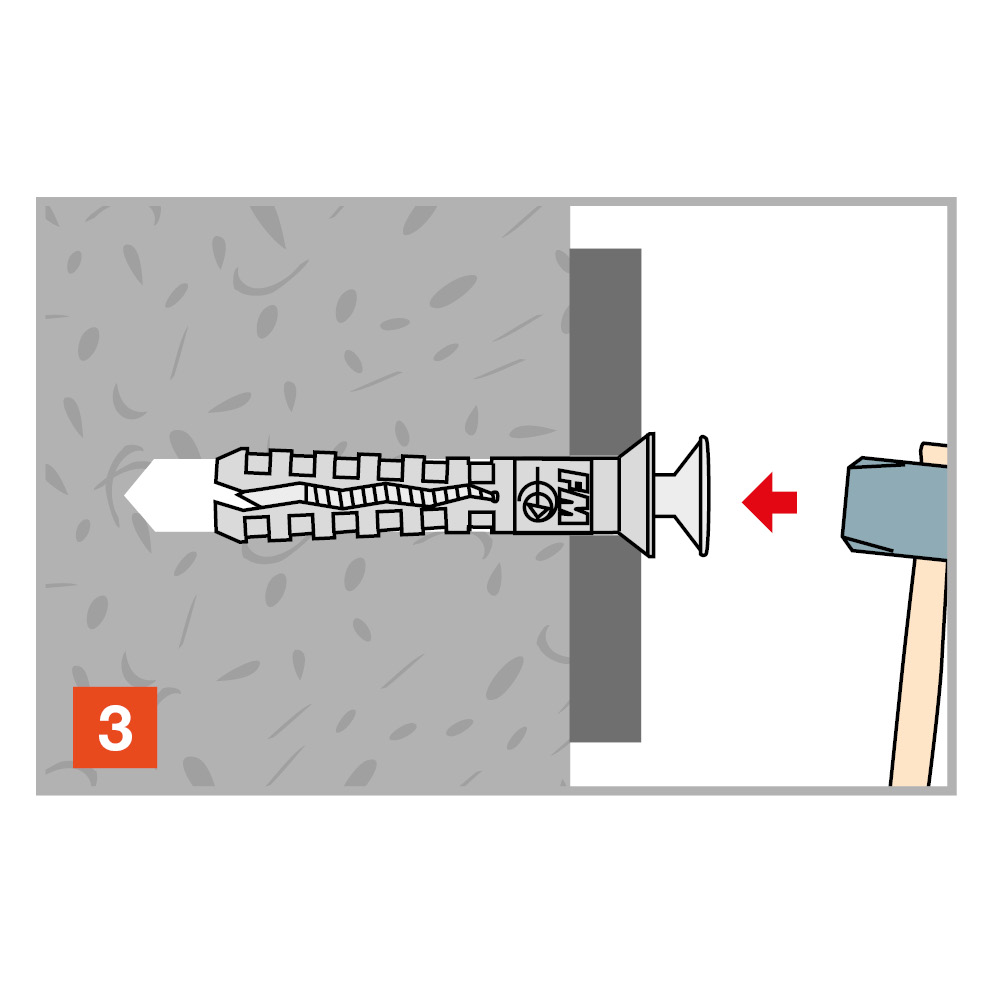

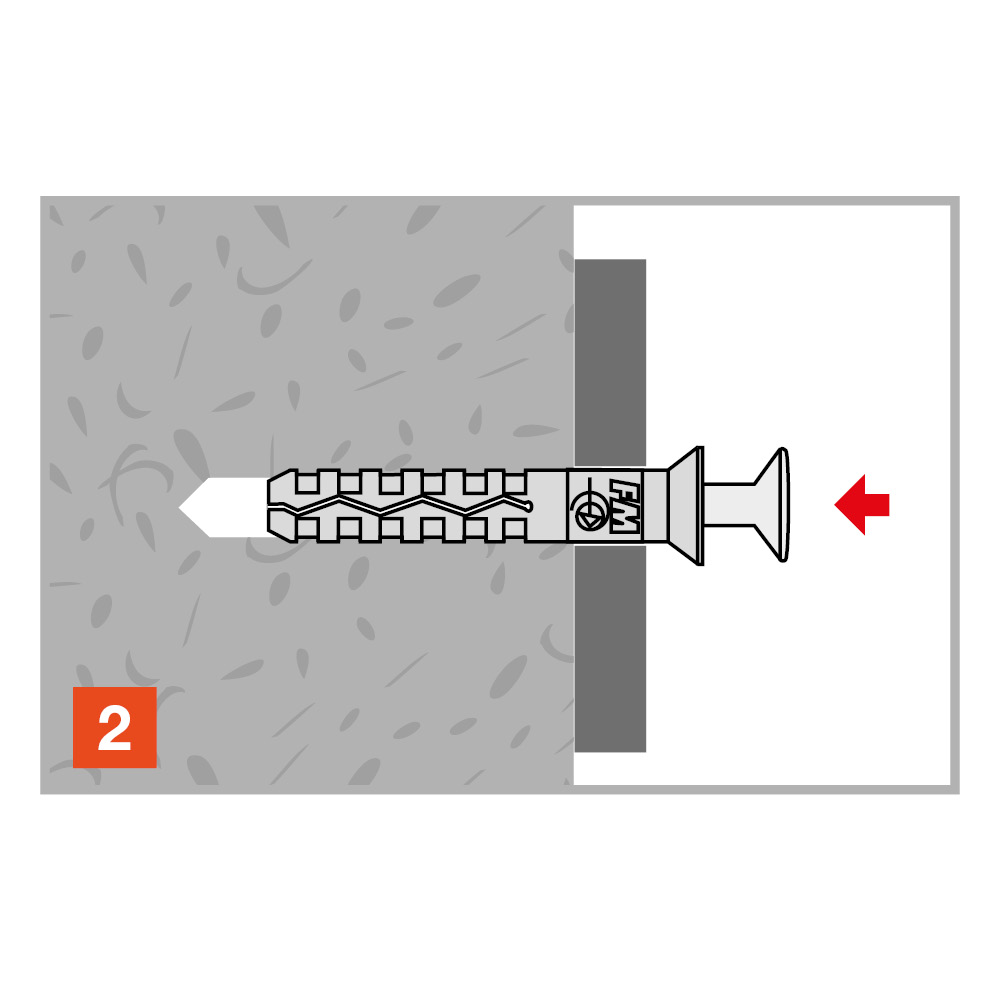

Asennus

Välimatkat ja reunamatkat

Viite	Nylon fixings dimensions	Nylon fixings Installation data
	Tuot[mm]	Asennustiedot	Välit ja reunat
	Tuotenumero	Reiän halkaisija x ankkurin pituus [dₒxL][mm]	Min. reunaväli[mm]	Vähimmäis- keskiöväli[mm]
62200B0503000	TSS	Ø5x30*	50	50
62200B0504000	TSS	Ø5x40*	50	50
62200B0505000	TSS	Ø5x50*	50	50
62200B0604000	TSS	Ø6x40	100	100
62200B0605000	TSS	Ø6x50	100	100
62200B0606000	TSS	Ø6x60	100	100
62200B0608000	TSS	Ø6x80	100	100
62200B0806000	TSS	Ø8x60	100	100
62200B0808000	TSS	Ø8x80	100	100
62200B0810000	TSS	Ø8x100	100	100
62200B0812000	TSS	Ø8x120	100	100
62200B0814000	TSS	Ø8x140	100	100

* Not included in the approval

Installation data

Viite	Nylon fixings dimensions	Nylon fixings Installation data
	Tuot[mm]	Asennustiedot
	Tuotenumero	Reiän halkaisija x ankkurin pituus [dₒxL][mm]	Ø porausreikä[mm]	Min. reiän syvyys [h₁][mm]	Min. tukipaksuus [hₘᵢₙ][mm]
62200B0503000	TSS	Ø5x30*	5	35	50
62200B0504000	TSS	Ø5x40*	5	35	50
62200B0505000	TSS	Ø5x50*	5	35	50
62200B0604000	TSS	Ø6x40	6	40	100
62200B0605000	TSS	Ø6x50	6	40	100
62200B0606000	TSS	Ø6x60	6	40	100
62200B0608000	TSS	Ø6x80	6	40	100
62200B0806000	TSS	Ø8x60	8	50	100
62200B0808000	TSS	Ø8x80	8	50	100
62200B0810000	TSS	Ø8x100	8	50	100
62200B0812000	TSS	Ø8x120	8	50	100
62200B0814000	TSS	Ø8x140	8	50	100

Sertifiointi

Eurooppalainen tekninen arviointi (ETA)

tss-tpp-tbb-tapco-eta-10-0190-en-2015-02-26.pdf

product.doc.history.none
