TTF

Wood Fibre to Wood Screw

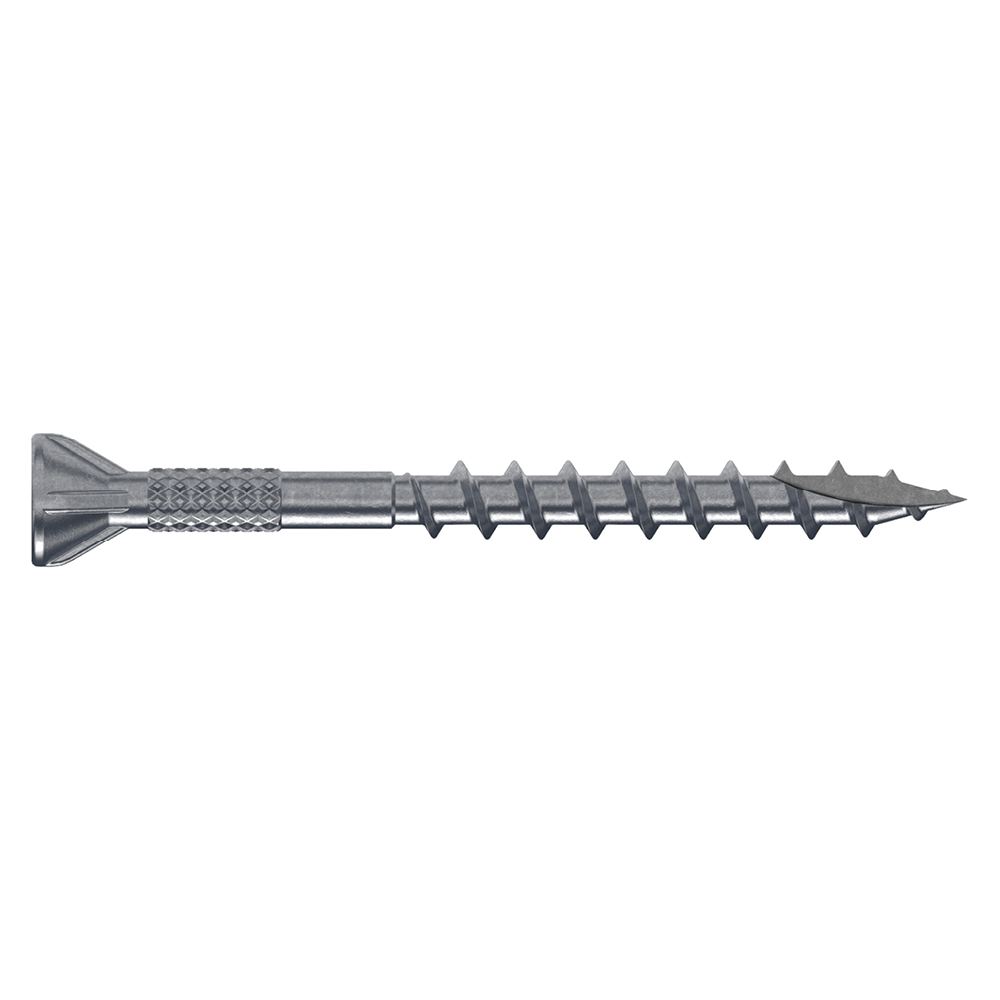

The TTF wood fibre board screw is used indoors for fastening OSB, chipboard and plywood to wood battens. The screws have cutpoint, which effectively drives the screws into hard wood.

Tekniset tiedot

CE-merkitty

Käyttöluokka 1

Indoor

EPD

Sähkösinkitty teräs

Fastener Designer

Tuotteen yksityiskohdat

Kuvat

Sovellus

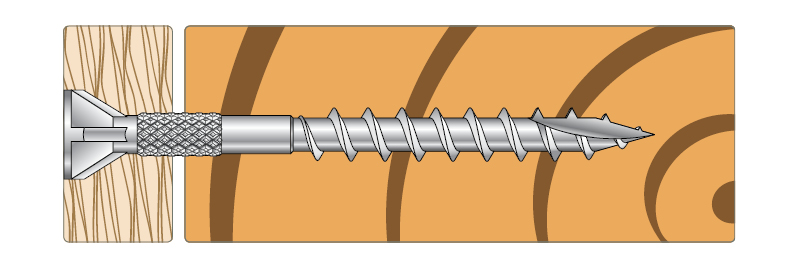

Liitos

Lastulevy puuhun.
Vaneri puuhun.
OSB puuksi.

Tekniset tiedot

Mitat ja ominaisarvot

Viite	Mitat
	Tuotenumero	Mitat ja ominaisarvot[mm]

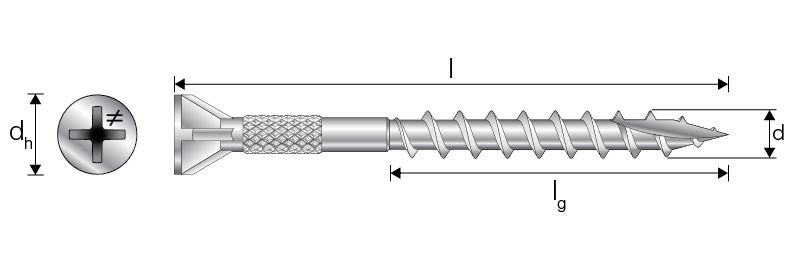

	Tuotenumero	D[mm]	L[mm]	dh[mm]	lg[mm]	Bit[mm]
TTF4.2X35 PH2	75340	4.2	35	7	21	PH2
TTF4.2X45 PH2	75341	4.2	45	7	27	PH2
TTF4.2X45 PH Bulk	75342	4.2	45	7	27	PH2
TTF4.2X55 PH2	75343	4.2	54	7	30	PH2
TTF4.2X55 PH Bulk	75344	4.2	54	7	30	PH2
TTF4.2X55 PH Bulk XL	75338	4.2	54	7	30	PH2

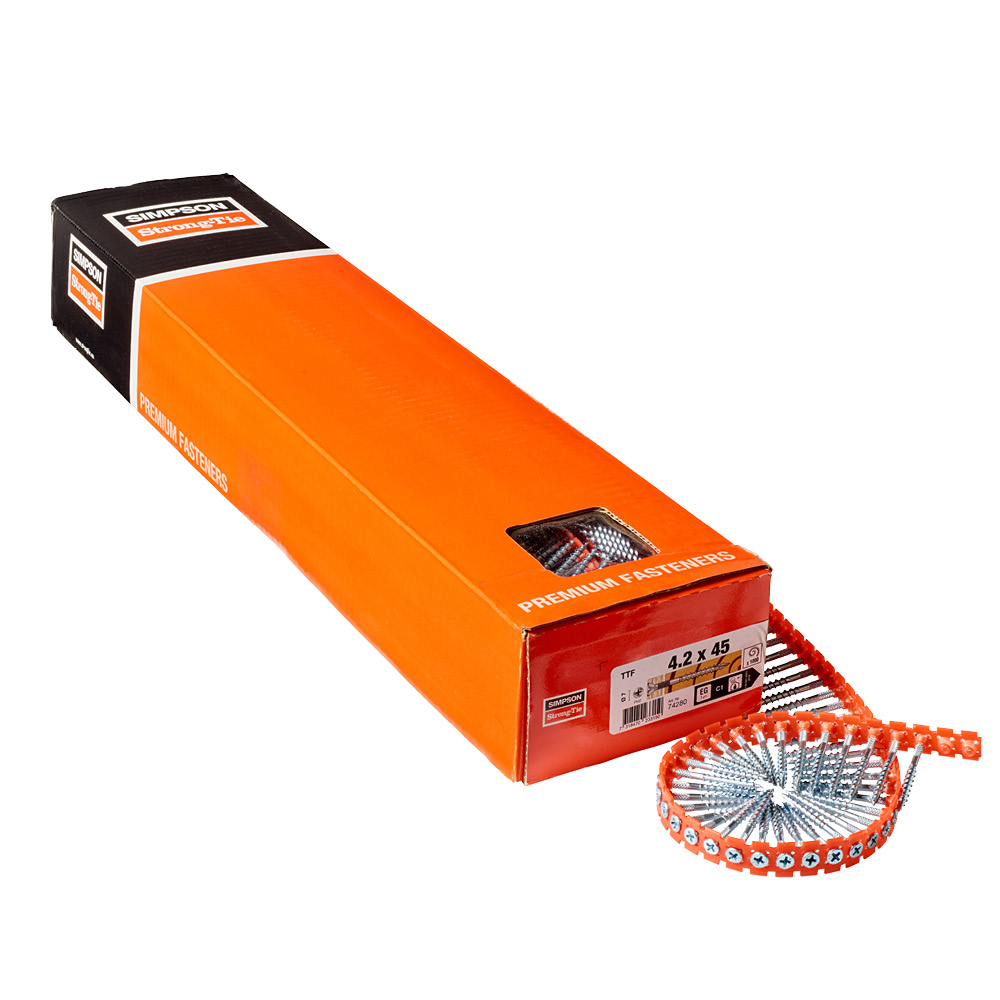

TTF Sähkögalvanoitu, PH-kärki, sarjapakattu

Viite	Mitat
	Tuotenumero	Mitat ja ominaisarvot[mm]
	Tuotenumero	D[mm]	L[mm]	dh[mm]	hₜ[mm]	lg[mm]	Bit[mm]
TTF4.2X35 PH Collated	74279	4.2	35	7	10	21	PH2
TTF4.2X45 PH Collated	74280	4.2	45	7	20	27	PH2
TTF4.2X50 PH Collated	74281	4.2	50	7	25	30	PH2

* Flat tape collated for standard auto-feed screwdrivers

TTF Sähkögalvanoitu, 6-lehtinen

Viite	Mitat
	Tuotenumero	Mitat ja ominaisarvot[mm]
	Tuotenumero	D[mm]	L[mm]	dh[mm]	hₜ[mm]	lg[mm]	Bit[mm]
TTF4.2X35 T-20	74282	4.2	35	7	10	21	T20
TTF4.2X45 T-20	74283	4.2	45	7	20	27	T20
TTF4.2X55 T-20	74284	4.2	55	7	25	30	T20
TTF4.2X75 T-20	74285	4.2	75	7	35	42	T20

Tuotteen ominaisuudet

Viite	Screw Parameters
	Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm]
	Taivutuslujuus - My,ₖ[Nm]	Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀°[N/mm²]	Tyypillinen läpivetoparametri - fₕₑₐd,ₖ[N/mm²]	Tyypillinen vetolujuus - fₜₑₙₛ,ₖ[kN]
TTF4.2X35 PH2	4545	10.2	-	6.6
TTF4.2X45 PH2	4545	10.2	-	6.6
TTF4.2X45 PH Bulk	4545	10.2	-	6.6
TTF4.2X55 PH2	4545	10.2	-	6.6
TTF4.2X55 PH Bulk	4545	10.2	-	6.6
TTF4.2X55 PH Bulk XL	4545	10.2	-	6.6
TTF4.2X35 T-20	4545	10.2	-	6.6
TTF4.2X45 T-20	4545	10.2	-	6.6
TTF4.2X55 T-20	4545	10.2	-	6.6
TTF4.2X75 T-20	4545	10.2	-	6.6
TTF4.2X35 PH Collated	4545	10.2	-	6.6
TTF4.2X45 PH Collated	4545	10.2	-	6.6
TTF4.2X50 PH Collated	4545	10.2	-	-

Sertifiointi

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

CAD- ja BIM-kirjasto

ZIP-paketit

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D yksinkertaistettu
IFC ZIP SAT ZIP SKP ZIP STL ZIP
