BNKK
Yhdyskappale
BNKK yhdyskappaletta käytetään liittämään sidevanne tuulijäykisteeseen ilman kiristystoimintoa. Taulukosta 1 näkyy, mitä sidevanteita yhdyskappaleella voidaan liittää.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
Electrogalvanized steel Z275
EPD
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat
| Tuotenro | Mitat [mm] | Reiät | Soveltuva sidevanne | Mukana toimitettavat klipsit/ruuvit | Mukana toimitettavat pultit | Mukana toimitetut pistoketapit | Qty per box | Paino [kg] | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | t | Ø | Määrä | |||||||
| BNKK40/60-14 | 157 | 60 | 2+3+2=7 | 5 + 15 | 7 + 1 | BANXX40, BANXX60XX | 2 x BF4060M5 | Dorn Ø14 m/sikringssplit | - | 4 | 0.38 |
* Kiinnitettäessä BAN1580...:een tulee tilata ja asentaa yksi ylimääräinen "klipsi 20" (tai 2x M5 8.8)

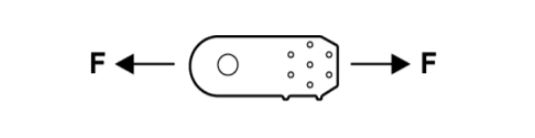

Ominaiskapasiteetit - Tapin asennus
| Tuotenro | Ominaiskapasiteetit - Tapin asennus [kN] | |
|---|---|---|
| Tappien koko [mm] | R1.k [kN] | |
| BNKK40/60-14 | 14 | 42.7 |
Asennus
Asennus
