Yleislevyt (kiinnikkeet)

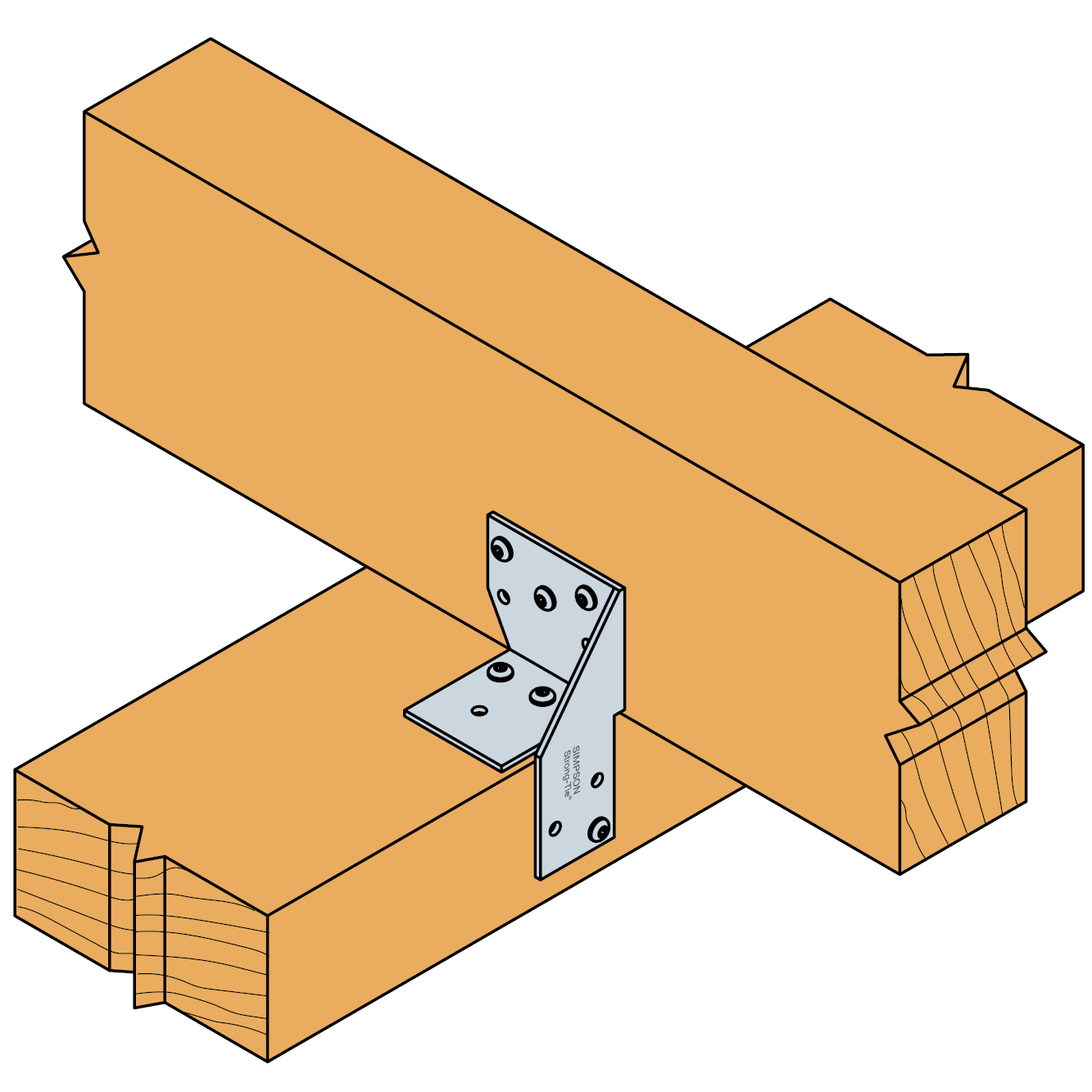

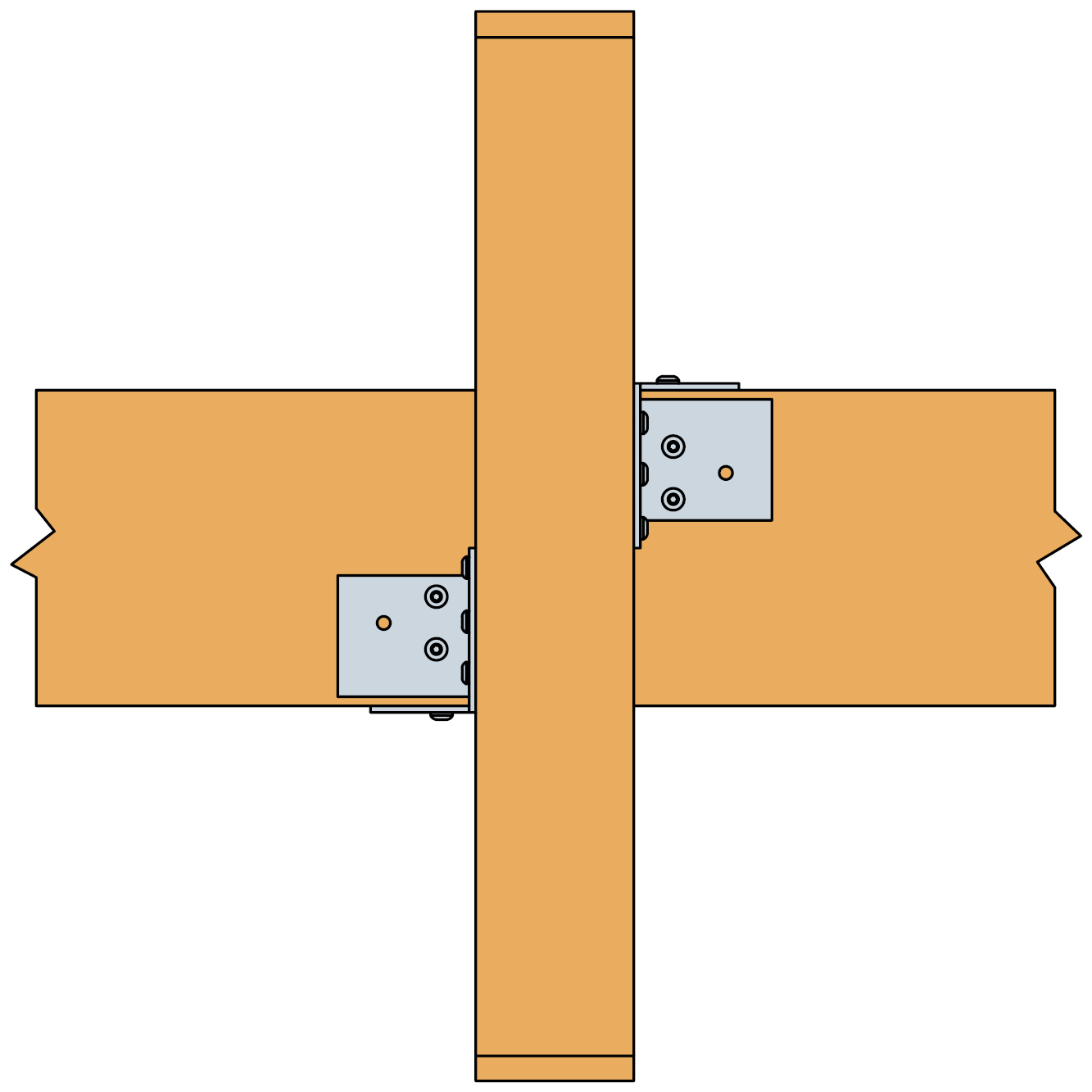

Yleiskiinnikkeitä käytetään palkki-palkkiliitoksissa. Kun liitoksessa käytetään kahta kiinnikettä, ne asennetaan ristikkäin, vastakkaisille puolille palkkeja. Kiinnikkeitä on saatavana vasen- ja oikeakätisinä.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

EPD

Electrogalvanized steel Z275

Käyttöluokka 2

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

Kiinnikkeessä on pyöristetyt kulmat, jotta se olisi tyylikkäämmän näköinen, ja siksi sitä voidaan käyttää näkyvissä liitoksissa

Sovellus

Liitos

Palkki palkkiin

Käyttötarkoitus

Käytetään pienehköjen, risteävien palkkien liitoksissa esimerkiksi autokatoksissa, verannoissa, pergoloissa ja vastaavissa

Tekniset tiedot

Mitat

Viite	Mitat
	Muu		Mitat ja ominaisarvot[mm]					Reiät[mm]		Mitat, SB
	Määrä per laatikko	Paino[kg]	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	Ø[mm]	Määrä	Korkeus
	Määrä per laatikko	Paino[kg]	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	Ø[mm]	Määrä	Puutavaran vähimmäiskorkeus[mm]
UNI100L	50	0.15	100	52.5	62.5	47.5	2.5	5	5 + 3 + 3	63
UNI130L	25	0.24	130	61.5	62.5	58	2.5	5	8 + 5 + 5	82
UNI190L	50	0.2	192	49.5	49.5	96	2	5	7 + 6 + 1	108
UNI100R	50	0.15	100	52.5	62.5	47.5	2.5	5	5 + 3 + 3	63
UNI130R	25	0.24	130	61.5	62.5	58	2.5	5	8 + 5 + 5	82
UNI190R	50	0.2	192	49.5	49.5	96	2	5	7 + 6 + 1	108

Kestävyyden ominaisarvot - vähimmäiskiinnitys

Viite	Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys
	Kestävyyden ominaisarvot[kN]	Kestävyyden ominaisarvot [kN], kaksi kiinnikettä liitosta kohden, asennus ristikkäin
	Liitoskiinnikkeet	R₁,ₖ	R₂,ₖ=R₃,ₖ	R4,k=R5,k
	Tekniset määritykset	R₁,ₖ	R₂,ₖ=R₃,ₖ	R4,k=R5,k
UNI190R	CNA4,0x40	7.9	4.5	Min. 4.3; 3.9(b+7)/e

Kestävyyden ominaisarvot - enimmäiskiinnitys

Viite	Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys
	Kestävyyden ominaisarvot[kN]	Kestävyyden ominaisarvot [kN], kaksi kiinnikettä liitosta kohden, asennus ristikkäin
	Liitoskiinnikkeet	R₁,ₖ	R₂,ₖ=R₃,ₖ	R₄,ₖ=R₅,ₖ
	Tekniset määritykset	R₁,ₖ	R₂,ₖ=R₃,ₖ	R₄,ₖ=R₅,ₖ
UNI100L	CNA4,0X40	5.8	4.7	Min. 7.3; 2.9(b+16)/e
UNI130L	CNA4,0X40	10.8	7.9	Min. 7.9; 5.4(b+21)/e
UNI190L	CNA4,0x40	16	5.4	Min. 5.8; 7.4(b+7)/e
UNI100R	CNA4,0X40	5.8	4.7	Min. 7.3; 2.9(b+16)/e
UNI130R	CNA4,0X40	10.8	7.9	Min. 7.9; 5.4(b+21)/e
UNI190R	CNA4,0x40	16	5.4	Min. 5.8; 7.4(b+7)/e

e ja b merkitään millimetreinä.

Jos ylemmän palkin kiepahdus on estetty, liitoksen kestävyys R_1,k yhtä kiinnikettä käytettäessä on puolet kestävyydestä, joka saavutetaan kahta kiinnikettä käytettäessä. Jos ylemmän palkin kiepahdusta ei ole estetty, UNI190-laskennasta on lisätietoja ETA-tiedoissa.

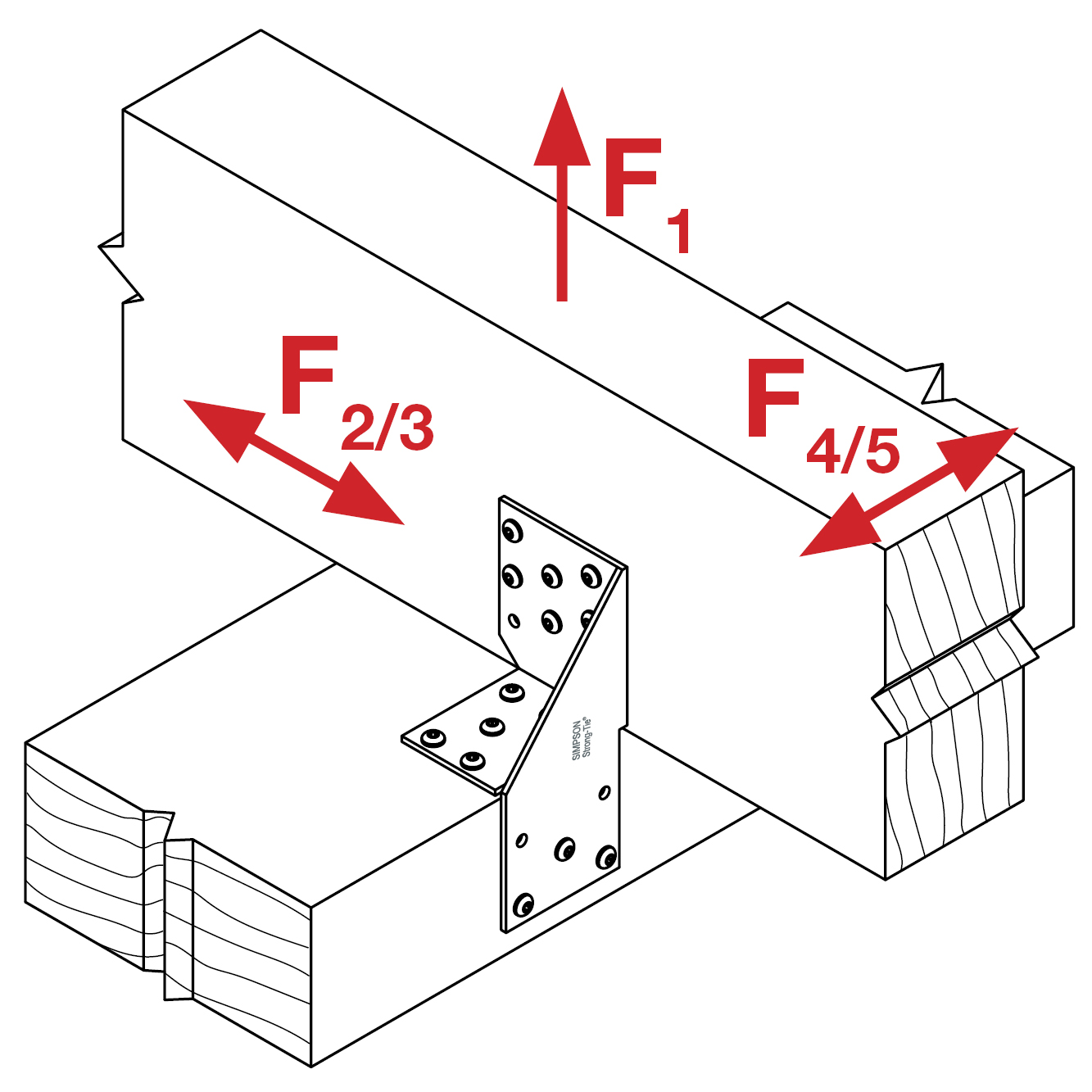

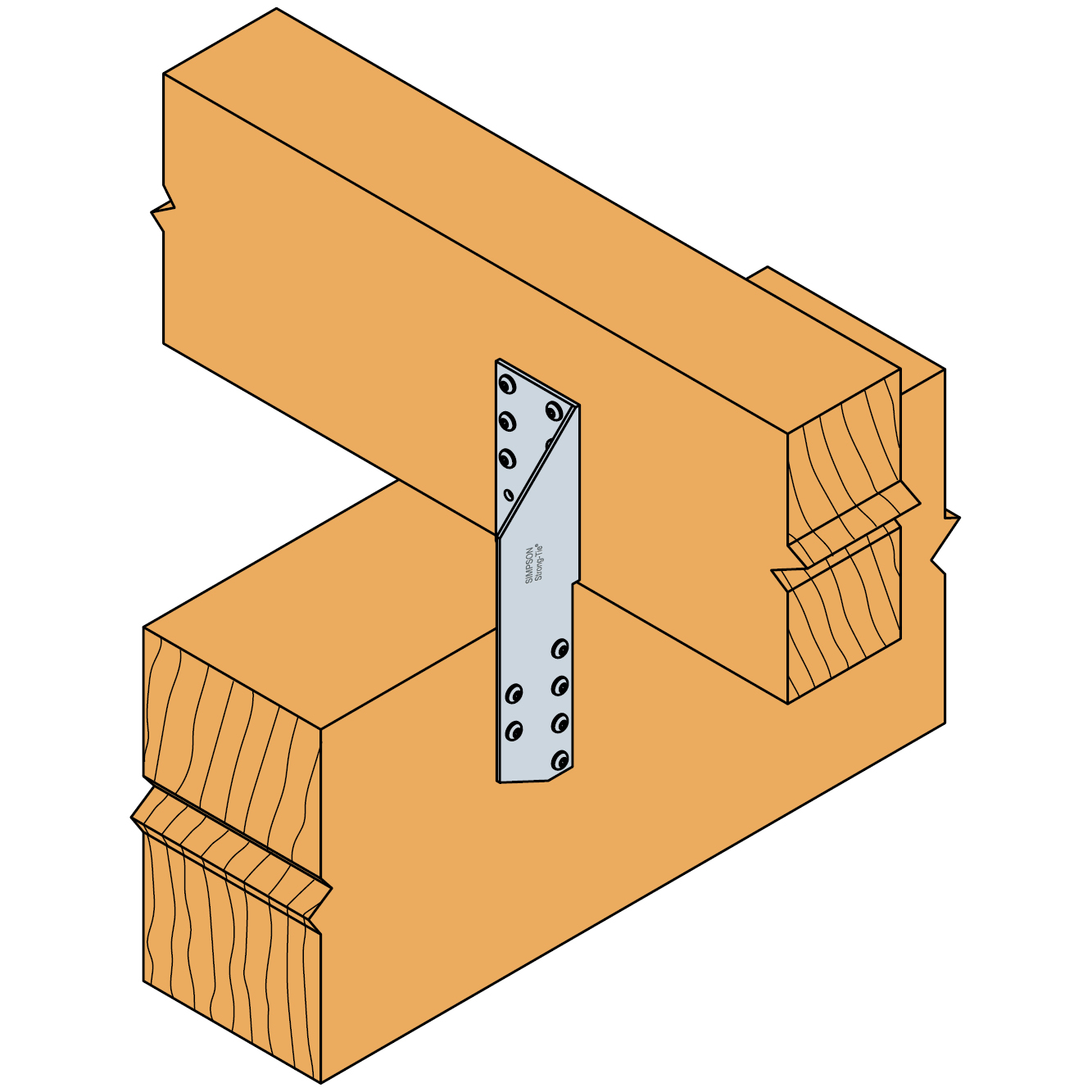

Käytettäessä kahta UNI190-kiinnikettä vastakkaisilla puolilla palkkia (ei ristikkäin) saadaan kaikki kestävyydet kiinnikettä kohden yhden kiinnikkeen liitoksen ETA-tiedoista. Kestävyys kuormitukselle F₁ saadaan asettamalla f lähelle nollaa. Kestävyydet kuormille F₂ ja F₂ pysyvät muuttumattomina. Kuormitukselle F₄ ja F₅ käytetään pienintä F₄:n ja F₅:n kestävyysarvoista.

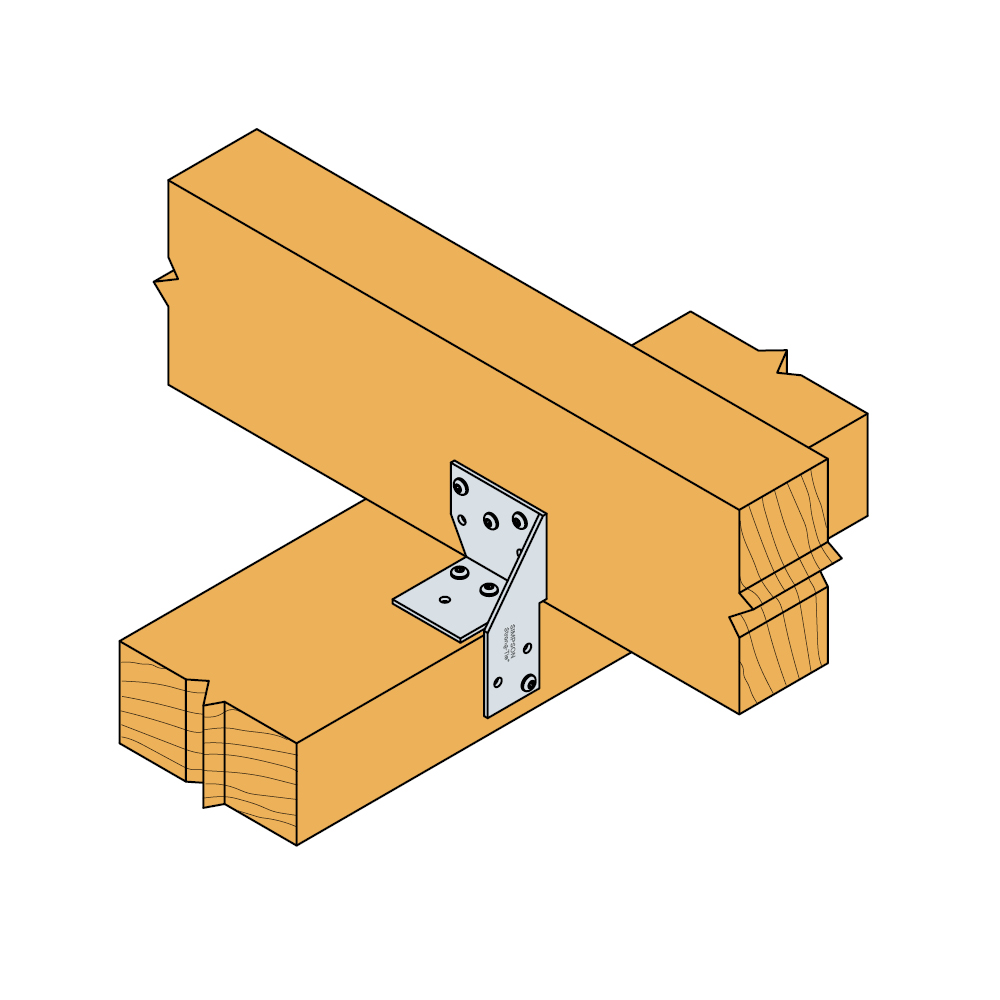

Asennus

Kiinnittäminen

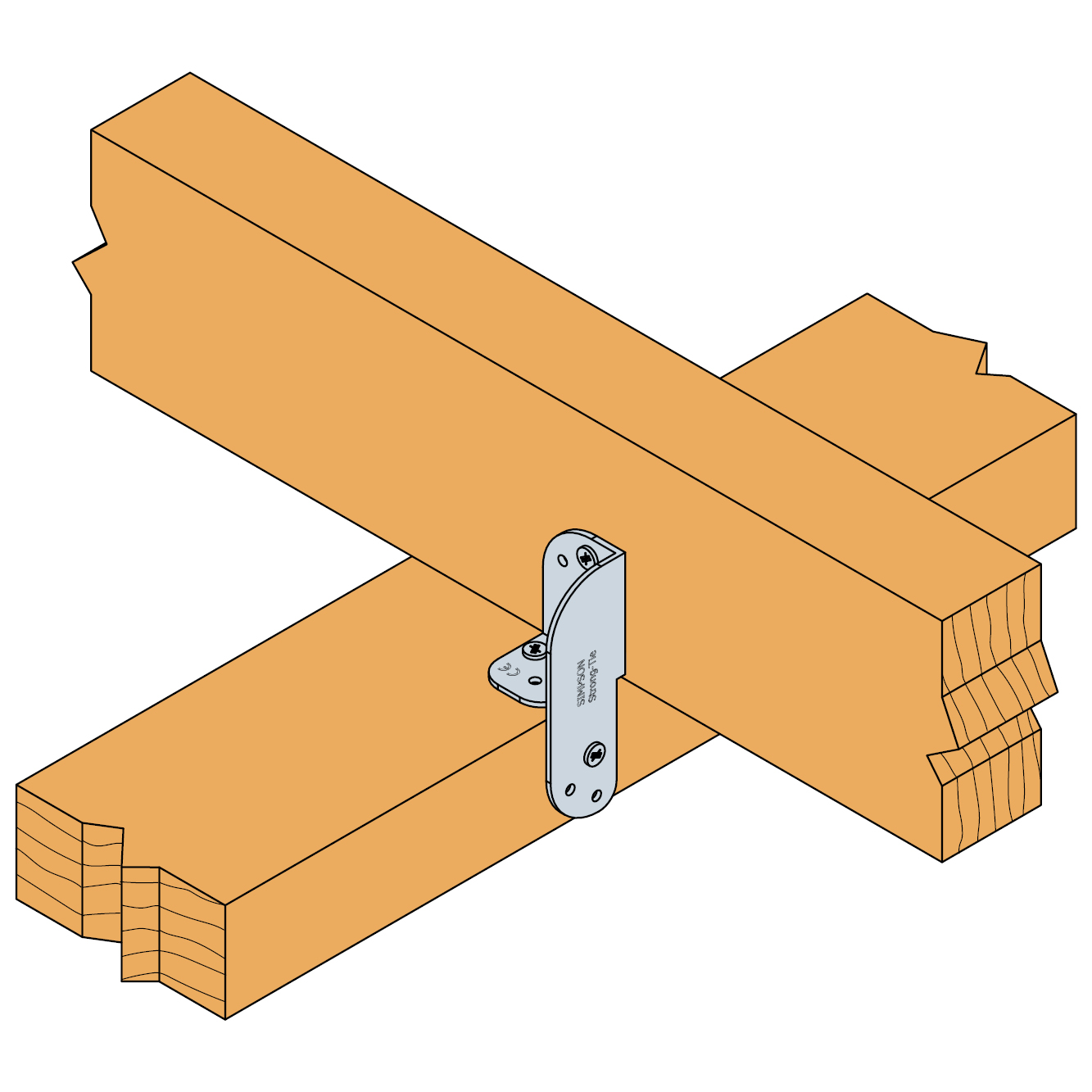

Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja (UNI96:lle käytetään CNA3,1xℓ-naulauslevynaulaa tai CSA 4,0xℓ-naulauslevyruuvia)
