SIT

Äänieristyslaatta

SIT acoustic isolating strips are recommended for CLT buildings that are required to deliver superior acoustic performance. They guarantee acoustic insulation between timber walls and floors. The choice of the strip's density depends on the weight of the wall.

Tekniset tiedot

Tuotteen yksityiskohdat

Kuvat


Asennus

Ominaisuudet

Material

Suljetulla solurakenteella varustettu polyuretaani
Paksuus 6 tai 12,5 mm

Advantages

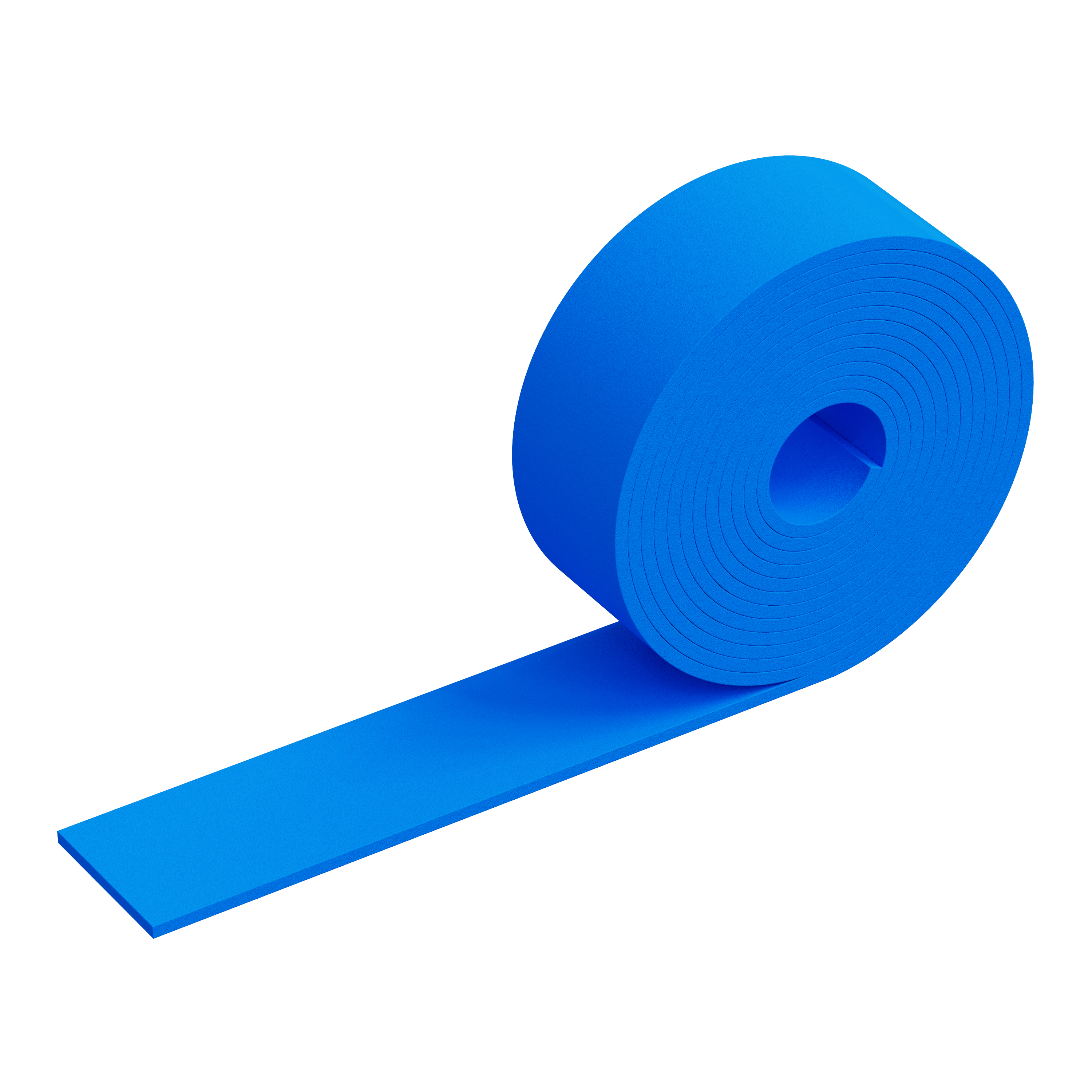

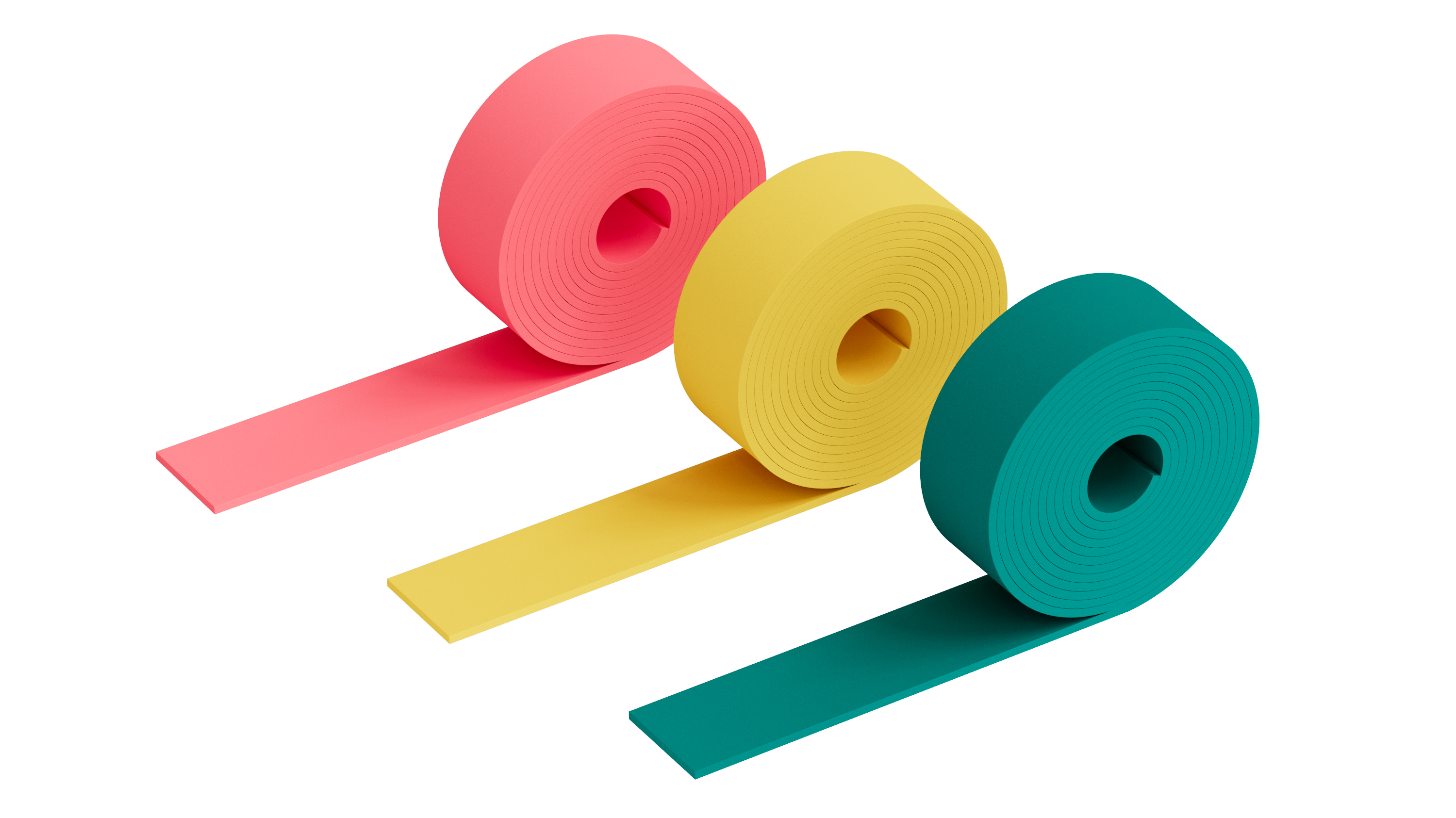

Saatavana 5 m:n pituisena nauhana, leveys voidaan leikata tilauksesta,
Vaimentaa tärinää
Voidaan käyttää kosteissa ympäristöissä
Arvioitu käyttöikä 50 vuotta
Parempi vedonpitävyys

Sovellus

When to use

Sopii käytettäväksi ristilaminoidun puun (CLT) kiinnikkeiden kanssa

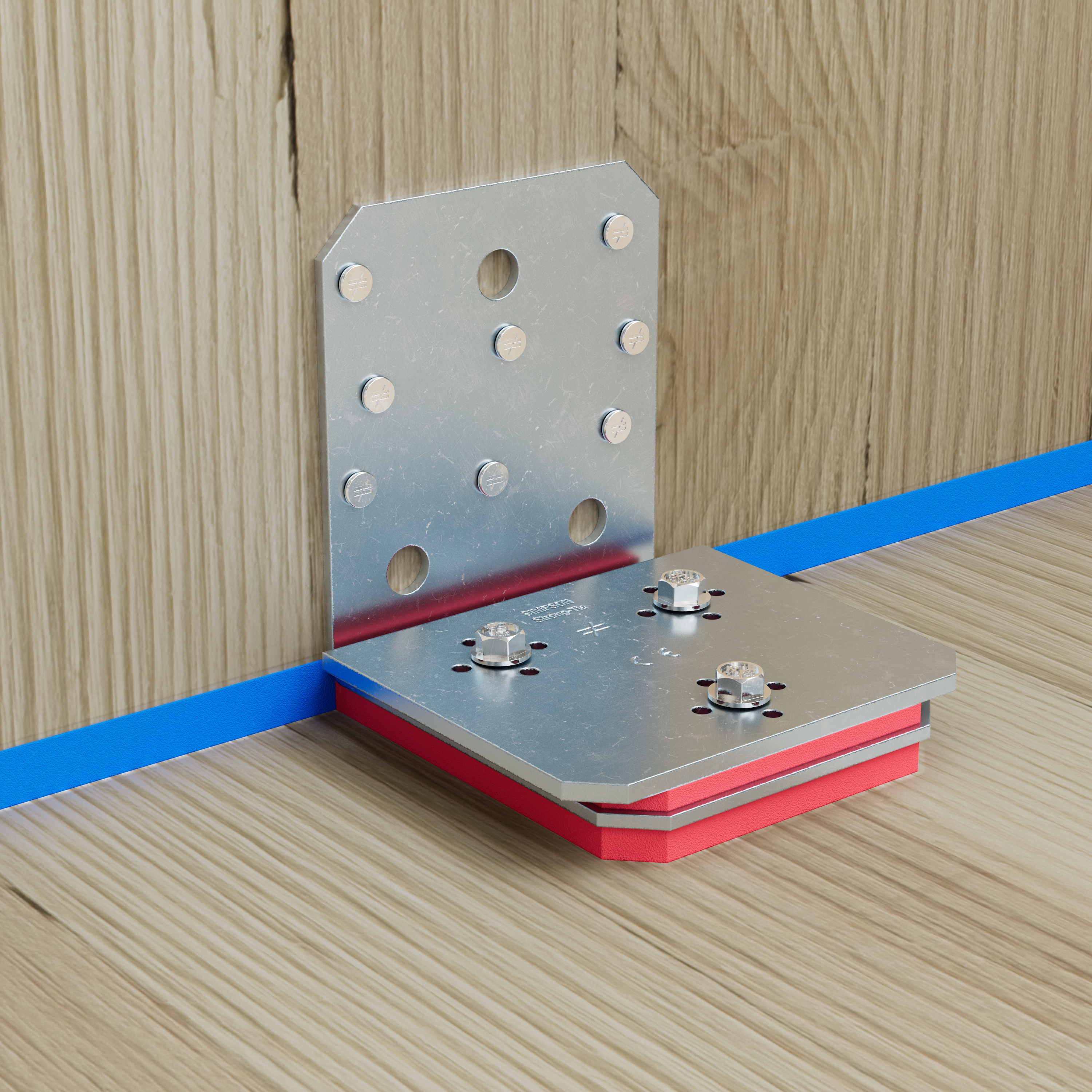

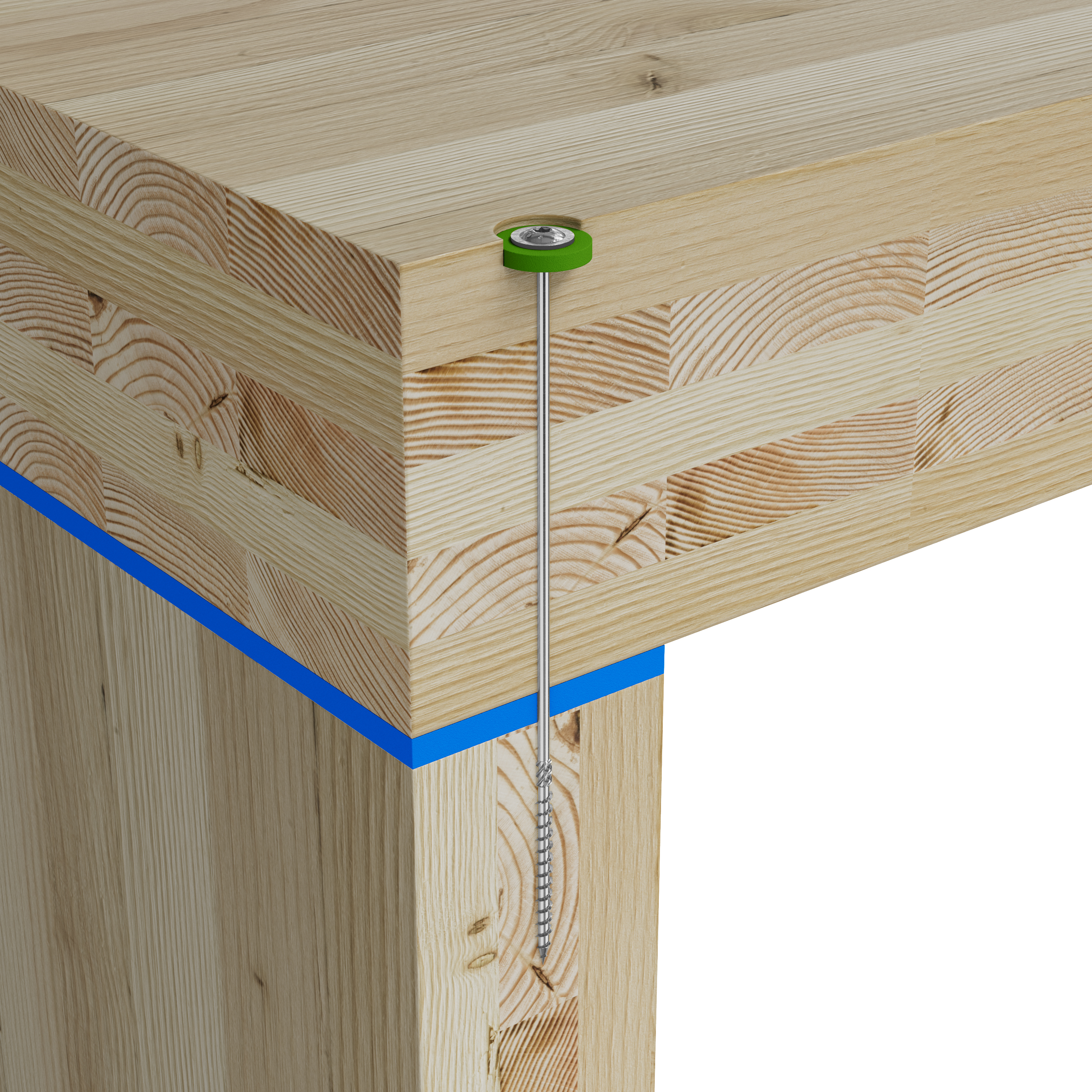

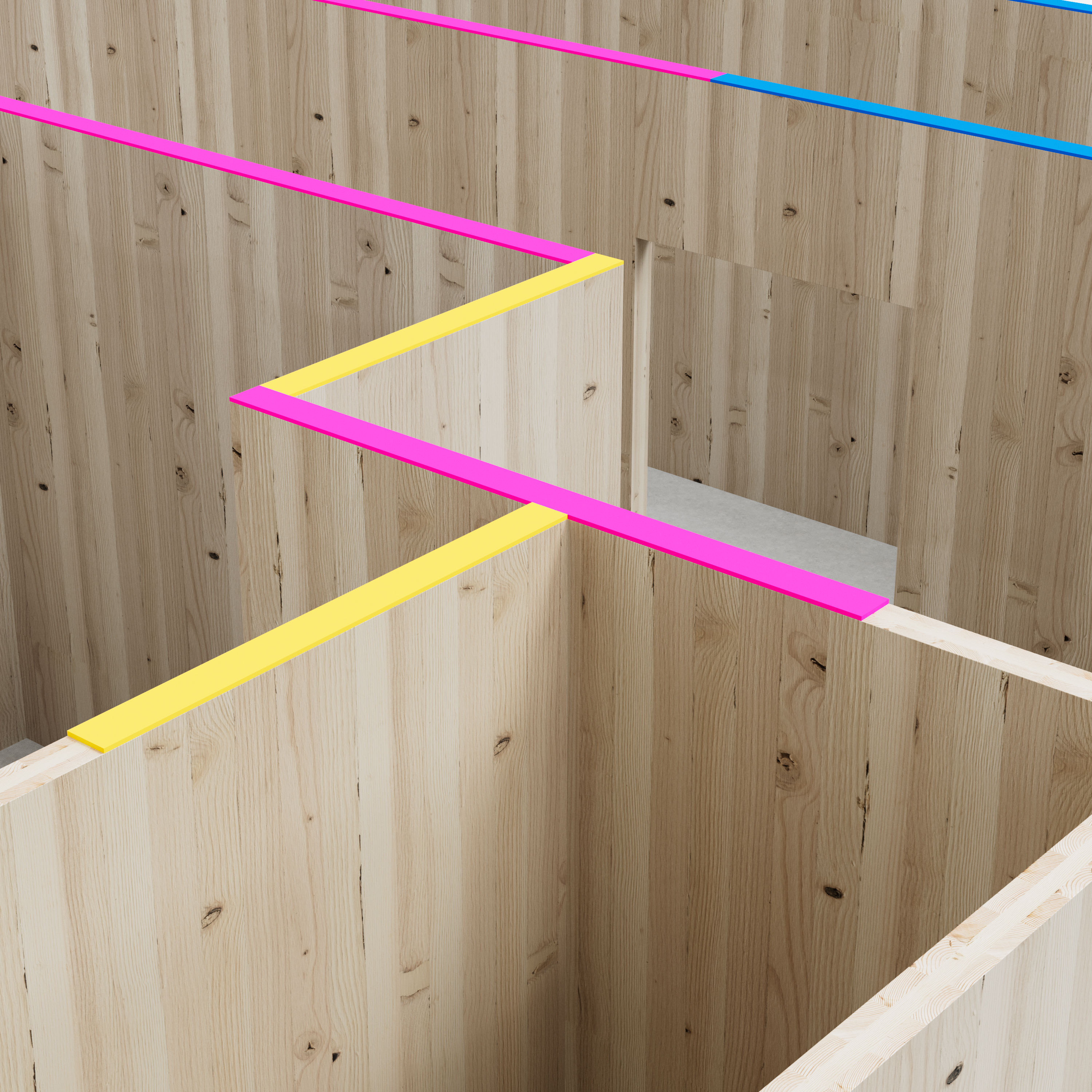

Lattioiden ja seinien liitos CLT-rakenteissa

Tekniset tiedot

Dimensions

Tuotenro	Mitat [mm]
Tuotenro	A	B	Paksuus.
SIT75/X/6	20-500	5m	6.25
SIT150/X/6	20-500	5m	6.25
SIT350/X/6	20-500	5m	6.25
SIT750/X/6	20-500	5m	6.25
SIT1500/X/6	20-500	5m	6.25
SIT75/X/12.5	20-500	5m	12.5
SIT150/X/12.5	20-500	5m	12.5
SIT350/X/12.5	20-500	5m	12.5
SIT750/X/12.5	20-500	5m	12.5
SIT1500/X/12.5	20-500	5m	12.5

Mekaaniset ominaisuudet - Osa 1

Tuotenro	väri	Colour	Colour FR	Static loads ⁽¹⁾ [N/mm²]		Dynamic loads ⁽¹⁾ [N/mm²]	Load peaks ⁽¹⁾ [N/mm²]	Mechanical loss factor ⁽²⁾	Static E-modulus ⁽²⁾ [N/mm²]	Dynamic E-modulus⁽²⁾ [N/mm²]	Static shear modulus⁽²⁾ [N/mm²]	Dynamic shear modulus ^₍₂₎ [N/mm²]
Tuotenro	väri	Colour	Colour FR	Min.	Max.	Dynamic loads ⁽¹⁾ [N/mm²]	Load peaks ⁽¹⁾ [N/mm²]	Mechanical loss factor ⁽²⁾	Static E-modulus ⁽²⁾ [N/mm²]	Dynamic E-modulus⁽²⁾ [N/mm²]	Static shear modulus⁽²⁾ [N/mm²]	Dynamic shear modulus ^₍₂₎ [N/mm²]
SIT75/X/6	Rot	Red	Rouge	0.05	0.075	-	2	0.07	0.75	0.85	0.12	0.17
SIT150/X/6	Gelb	Yellow	Jaune	0.1	0.15	-	3	0.07	1.13	1.32	0.19	0.26
SIT350/X/6	Grün	Green	Vert	0.23	0.35	-	4.2	0.08	3.01	3.42	0.38	0.55
SIT750/X/6	Blau	Blue	Bleu	0.5	0.75	-	6	0.08	6.69	7.54	0.69	1.02
SIT1500/X/6	Violett	Purple	Violet	1	1.5	-	6.8	0.09	11.99	14.94	0.99	1.48
SIT75/X/12.5	Rot	Red	Rouge	0.05	0.075	-	2	0.07	0.75	0.85	0.12	0.17
SIT150/X/12.5	Gelb	Yellow	Jaune	0.1	0.15	-	3	0.07	1.13	1.32	0.19	0.26
SIT350/X/12.5	Grün	Green	Vert	0.23	0.35	-	4.2	0.08	3.01	3.42	0.38	0.55
SIT750/X/12.5	Blau	Blue	Bleu	0.5	0.75	-	6	0.08	6.69	7.54	0.69	1.02
SIT1500/X/12.5	Violett	Purple	Violet	1	1.5	-	6.8	0.09	11.99	14.94	0.99	1.48

⁽¹⁾Values apply to form factor q = 3

Mekaaniset ominaisuudet - Osa 2

Tuotenro	Resistance to strain at 10% deformation [N/mm²]	Residual compression set [%]	Tensile strength [N/mm²]	Elongation at break [%]	Tear resistance [N/mm]	Rebound elasticity [%]	Specific volume resistance [Ω.cm]
SIT75/X/6	0.09	< 5	1	300	-	70	> 10^10
SIT150/X/6	0.15	< 5	1.4	300	-	70	> 10^10
SIT350/X/6	0.34	< 5	2.4	300	-	70	> 10^10
SIT750/X/6	0.71	< 5	3.9	300	-	70	> 10^10
SIT1500/X/6	1.34	< 5	5	300	-	70	> 10^10
SIT75/X/12.5	0.09	< 5	1	300	-	70	> 10^10
SIT150/X/12.5	0.15	< 5	1.4	300	-	70	> 10^10
SIT350/X/12.5	0.34	< 5	2.4	300	-	70	> 10^10
SIT750/X/12.5	0.71	< 5	3.9	300	-	70	> 10^10
SIT1500/X/12.5	1.34	< 5	5	300	-	70	> 10^10

⁽²⁾Measured at maximum limit of static application range

Lämpöominaisuudet

Tuotenro	Thermal conductivity [W/m.k]	Operating temperature [°C]	Temperature peak [°C]	Inflammability
SIT75/X/6	0.07	- 30 / + 70	+ 120	E / EN 13501-1
SIT150/X/6	0.08	- 30 / + 70	+ 120	E / EN 13501-1
SIT350/X/6	0.11	- 30 / + 70	+ 120	E / EN 13501-1
SIT750/X/6	0.13	- 30 / + 70	+ 120	E / EN 13501-1
SIT1500/X/6	0.15	- 30 / + 70	+ 120	E / EN 13501-1
SIT75/X/12.5	0.07	- 30 / + 70	+ 120	E / EN 13501-1
SIT150/X/12.5	0.08	- 30 / + 70	+ 120	E / EN 13501-1
SIT350/X/12.5	0.11	- 30 / + 70	+ 120	E / EN 13501-1
SIT750/X/12.5	0.13	- 30 / + 70	+ 120	E / EN 13501-1
SIT1500/X/12.5	0.15	- 30 / + 70	+ 120	E / EN 13501-1

⁽³⁾Test according to respective standards
