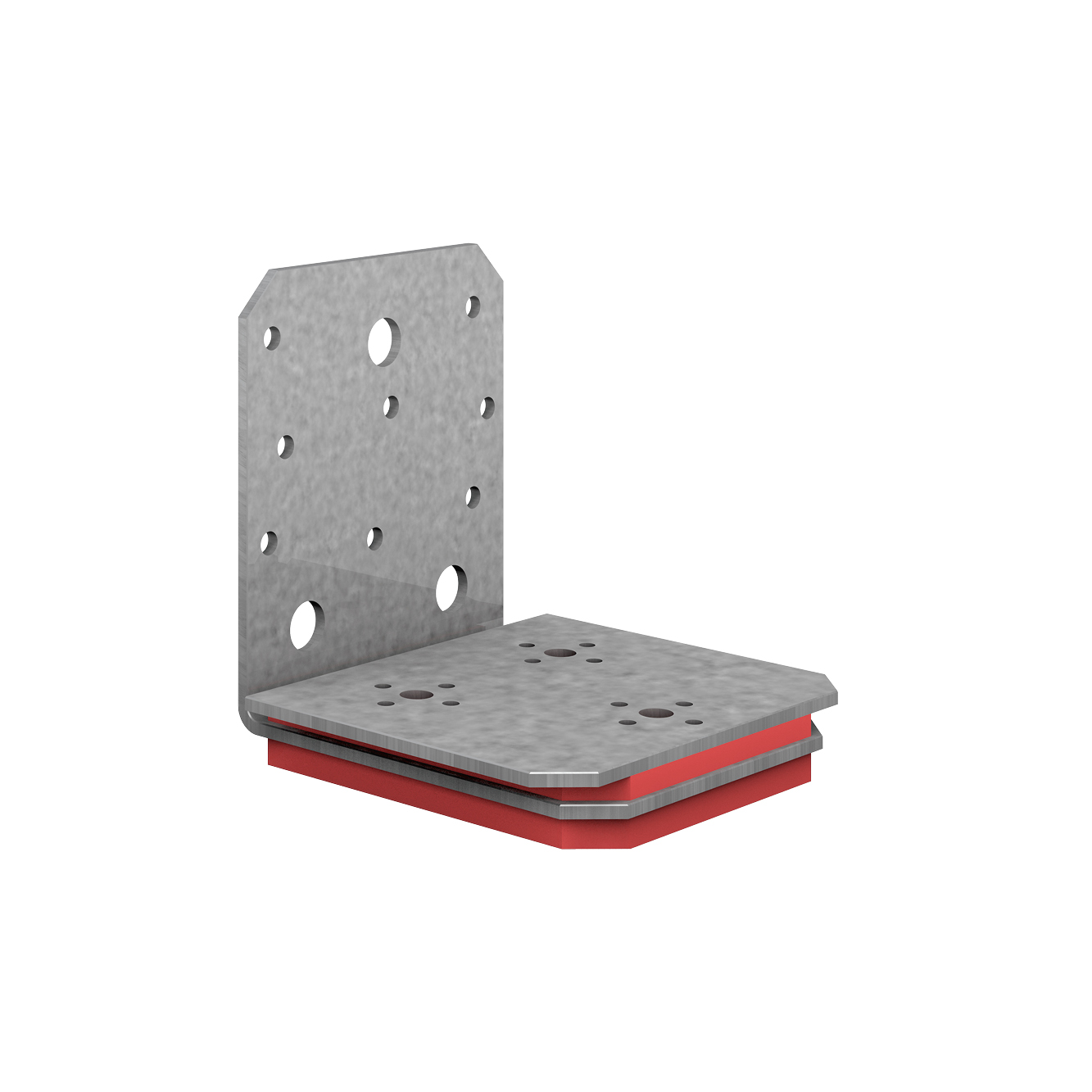

Ääntäeristävä kulmalevy CLT rakenteisiin

ABAI105 on aivan uudenlainen rakennuskiinnike, jonka avulla CLT-levystä valmistetut lattia-, seinä- ja kattoelementit voidaan liittää staattisesti kantavasti toisiinsa. Äänieristetty, 12 mm:n SIT.

Tekniset tiedot
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
Indoor
Electrogalvanized steel Z275
ABAI105

Tuotteen yksityiskohdat

Kuvat

abai-posee
ABAI-asennus SDS-ruuveilla
ABAI-asennus MOABAI-asennustyökalulla.
Asennus

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
  • Eristys:
    SIT: Polyurethane Syloer SR220

Hyödyt

  • Ääntäeristävä

Sovellus

Liitos

  • CLT-rakenteet

Käyttötarkoitus

  • Staattisesti kantava liitos CLT-levystä valmistettujen lattia-, seinä- ja kattoelementtien välille. Äänieristetty, 12 mm:n SIT-kerros

Tekniset tiedot

Mitat


Mitat ja ominaisarvot

Tuotenro Mitat ja ominaisarvot [mm] Reiät, sivu A Reiät, sivu B
A B C D E t Ø5 Ø11 Ø7
ABAI10511310390106183833

* SDS25600MB puuruuvit

Yhden ABAI105-kiinnikkeen tyypillinen kantokyky CLT-seinäelementin ja CLT-lattiaelementin välillä, 12 mm:n SIT-välikerros

Tuotenro Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
Liitoskiinnikkeet Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden [kN] Slip modulus Kser  for load direction [kN/mm]
Sivu A Sivu B R1.k R2/3.k R4.k R5.k R1.k R2/3.k R4.k R5.k
Määrä type Määrä type
ABAI1058CNA4,0x603SDS256002,0/kmod2,0/kmod3,3/kmod2,3/kmod0.80.681.160.8

Kiinnitys alajuoksuun Simpson Strong-Tie®-erikoisruuveilla (SDS25600). Hyväksytyssä asennuksessa on käytettävä MOABAI-asennustyökalua

Asennus

Asennus

Kiinnittäminen

  • Kiinnitys alajuoksuun Simpson Strong-Tie®-erikoisruuveilla (SDS25600). Hyväksytyssä asennuksessa on käytettävä MOABAI-asennustyökalua
ABAI-asennus MOABAI-asennustyökalulla.
abai-posee
ABAI-asennus SDS-ruuveilla

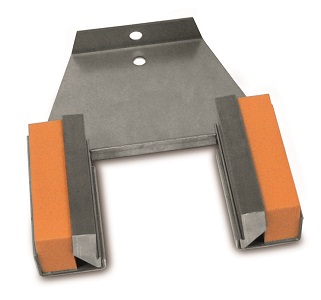

Gabarit MOABAI
MOABAI-asennustyökalu
Asennus

Sertifiointi
