PFP

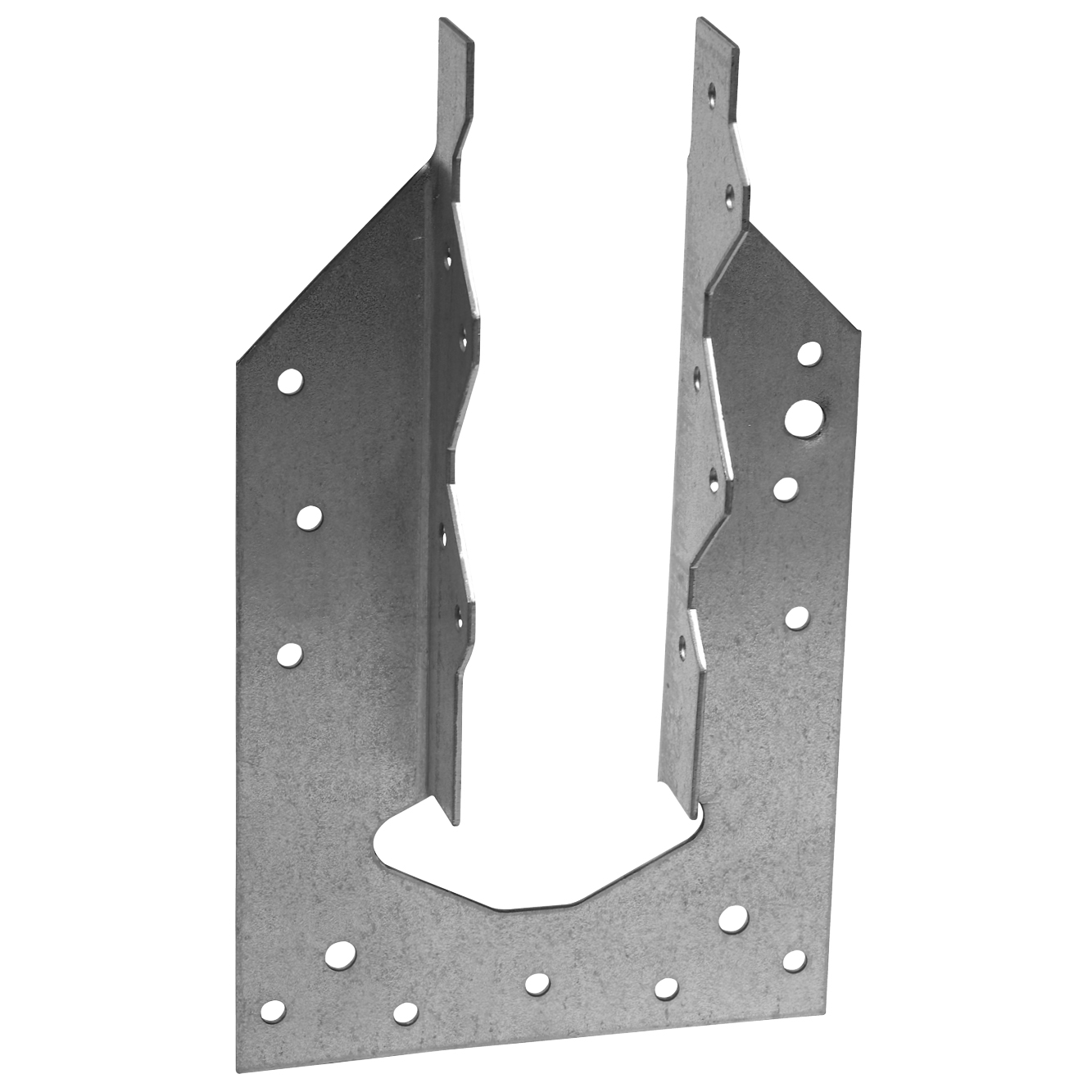

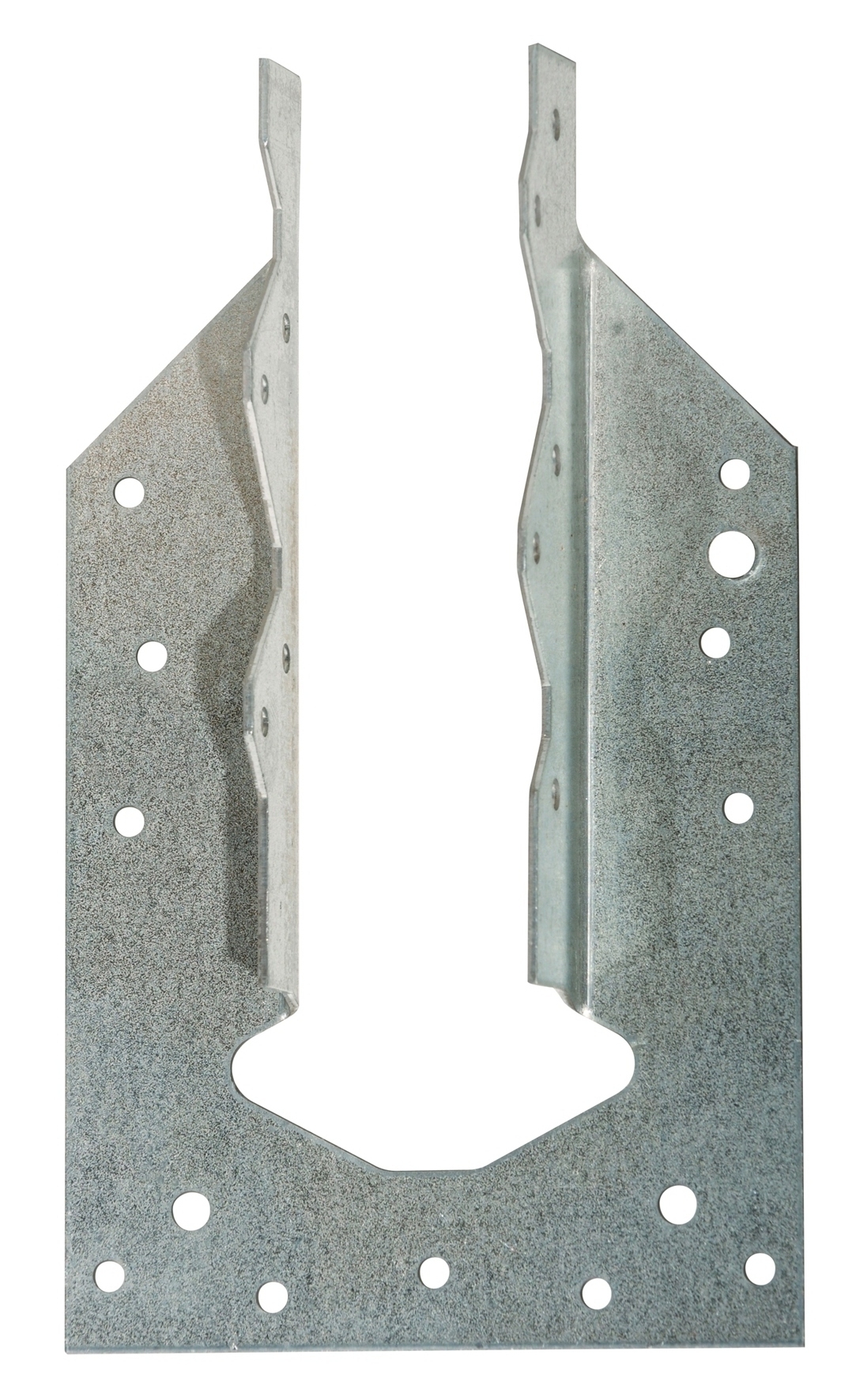

Haarukkalevyt
Haarukkalevyjä käytetään ankkuroitaessa palkkeja alapuolisiin puurakenteisiin. Lyhyttä PFP haarukkalevyä käytetään ankkuroitaessa kapeaan vaakatukeen (korkeus vähintään 45 mm). Pitkää PFP-haarukkalevyä käytetään ankkuroitaessa pilariin.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
Electrogalvanized steel 20 µm
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat
| Viite | Mitat | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Reiät[mm] | ||||||||
| Määrä per laatikko | Paino[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | t[mm] | Pyöreä | ||
| Ø | Määrä | |||||||||
| PFP36/170 | 100 | 0.16 | 170 | 122 | 36 | - | 100 | 1.5 | - | 9 + 6 + 5 |
| PFP36/390 | 50 | 0.29 | 386 | 122 | 36 | 50 | 100 | 1.5 | - | 9 + 6 + 5 + 28 |
| PFP48/170 | 100 | 0.16 | 170 | 122 | 48 | - | 100 | 1.5 | 3 | 25 |
| PFP48/390-R | 20 | 0.29 | 386 | 122 | 48 | 50 | 100 | 1.5 | - | 14 + 6 + 5 + 28 |

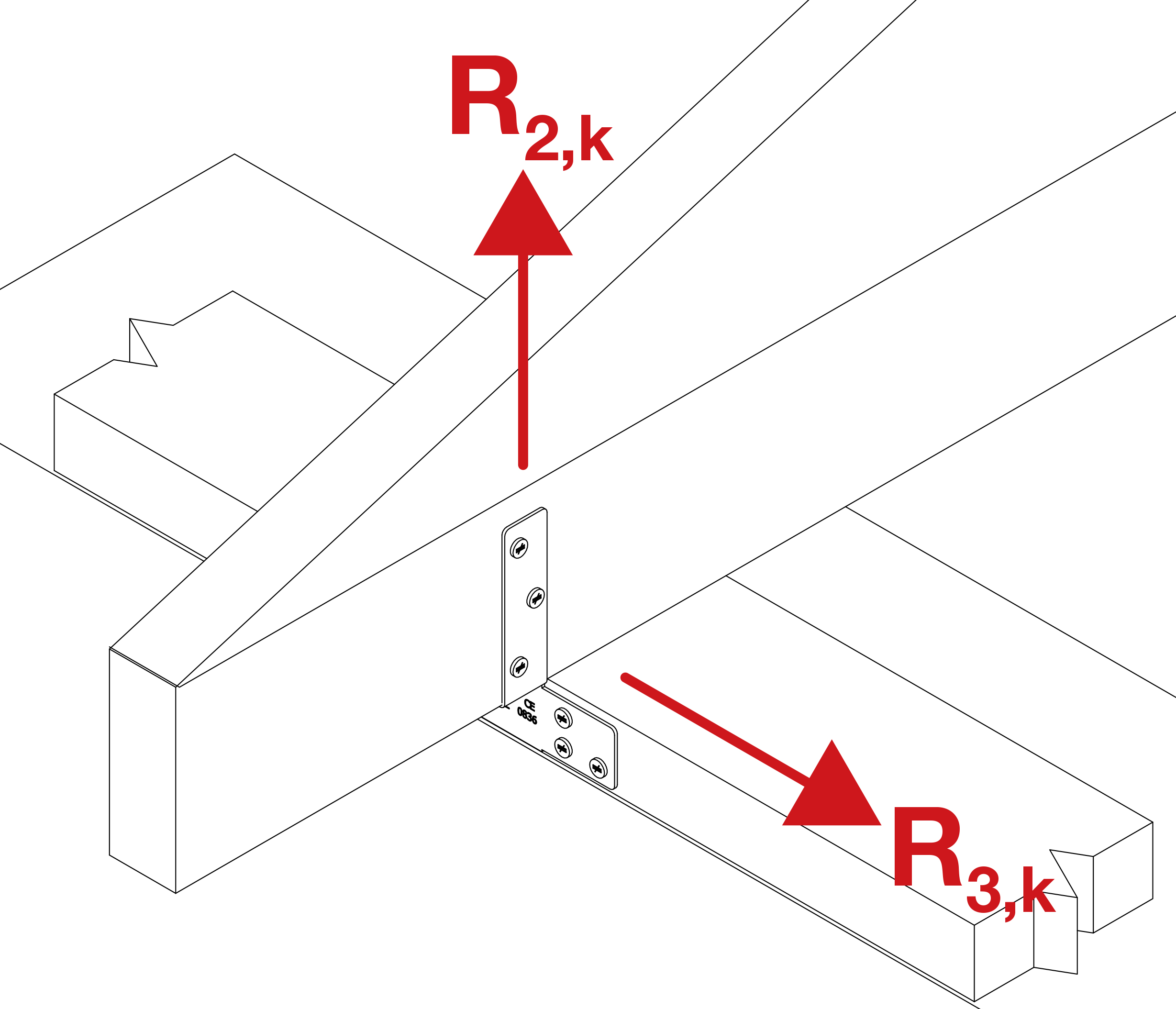

Kestävyyden ominaisarvot
| Viite | Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys | |||
|---|---|---|---|---|
| Liitoskiinnikkeet | Kestävyyden ominaisarvo, yksi haarukkalevy liitosta kohden[kN] | |||
| Tyyppi[mm] | Määrä alaosassa | Määrä siivekkeissä | ||
| PFP36/170 | CNA3.1x22 | 3 - 4 - 5 | 2+2 - 2+2 - 3+3 | 2.3 - 3.1 - 3.9 |
| PFP36/390 | CNA3.1x22 | 3 - 4 - 5 - 7 - 12 | 2+2 - 2+2 - 3+3 - 4+4 - 6+6 | 2.3 - 3.1 - 3.9 - 5.4 - 9.3 |
| PFP48/170 | CNA3.1x40 | 3 - 4 - 5 | 2+2 - 2+2 - 3+3 | 4.2 - 5.6 - 7.1 |
| PFP48/390-R | CNA3.1x40 | 3 - 4 - 5 - 7 - 12 | 2+2 - 2+2 - 3+3 - 4+4 - 6+6 | 4.2 - 5.6 - 7.1 - 9.8 - 16.9 |

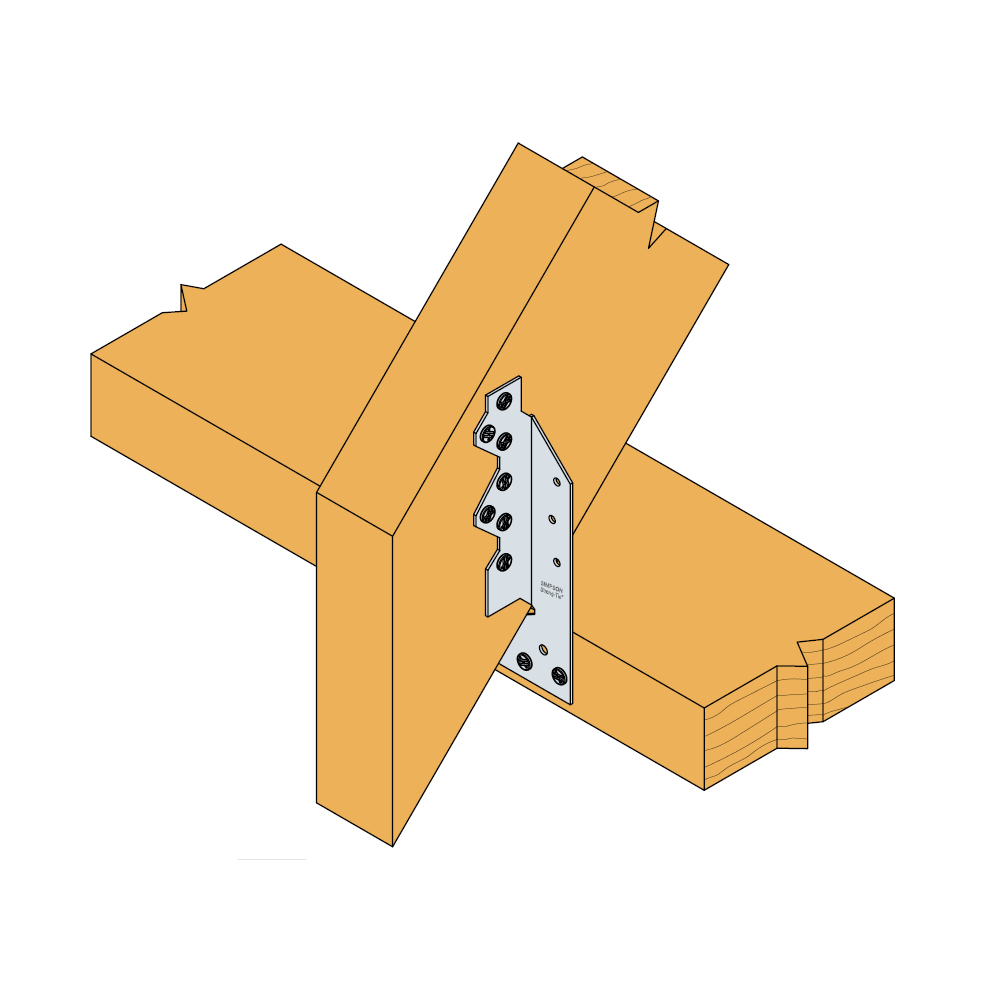

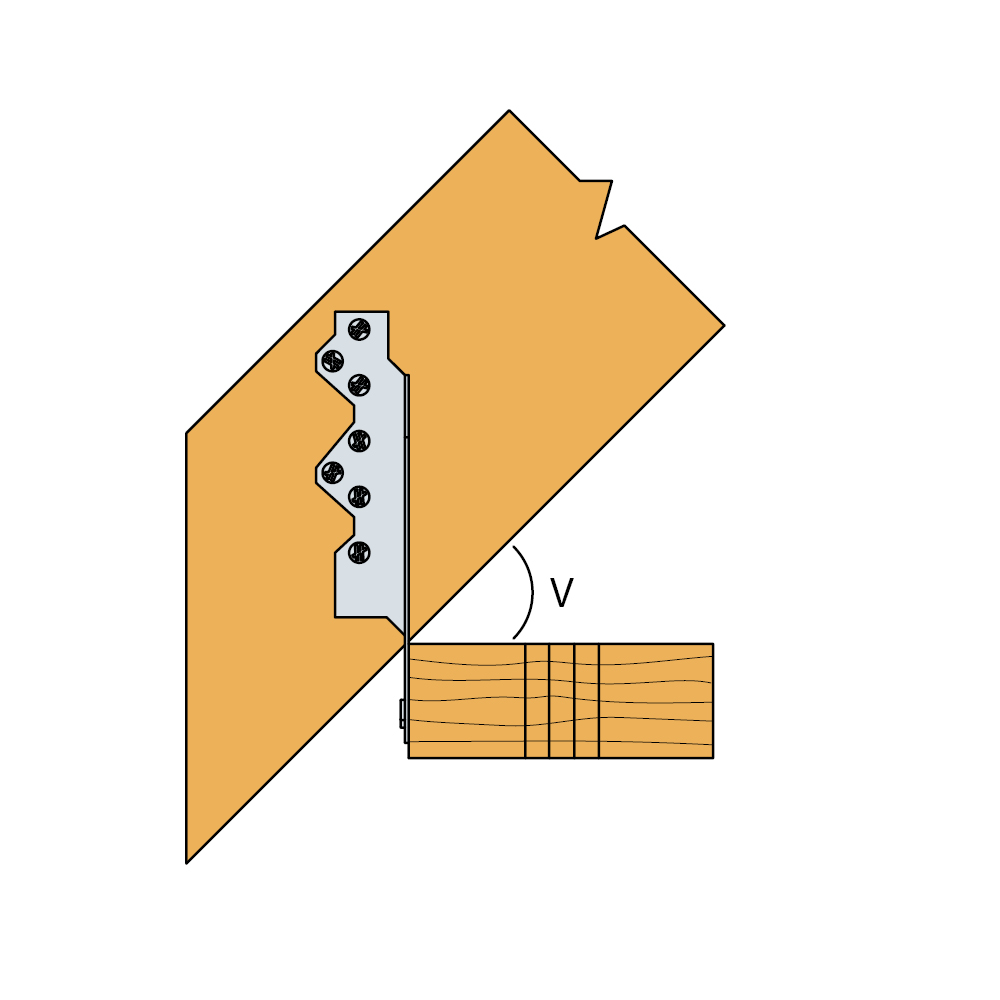

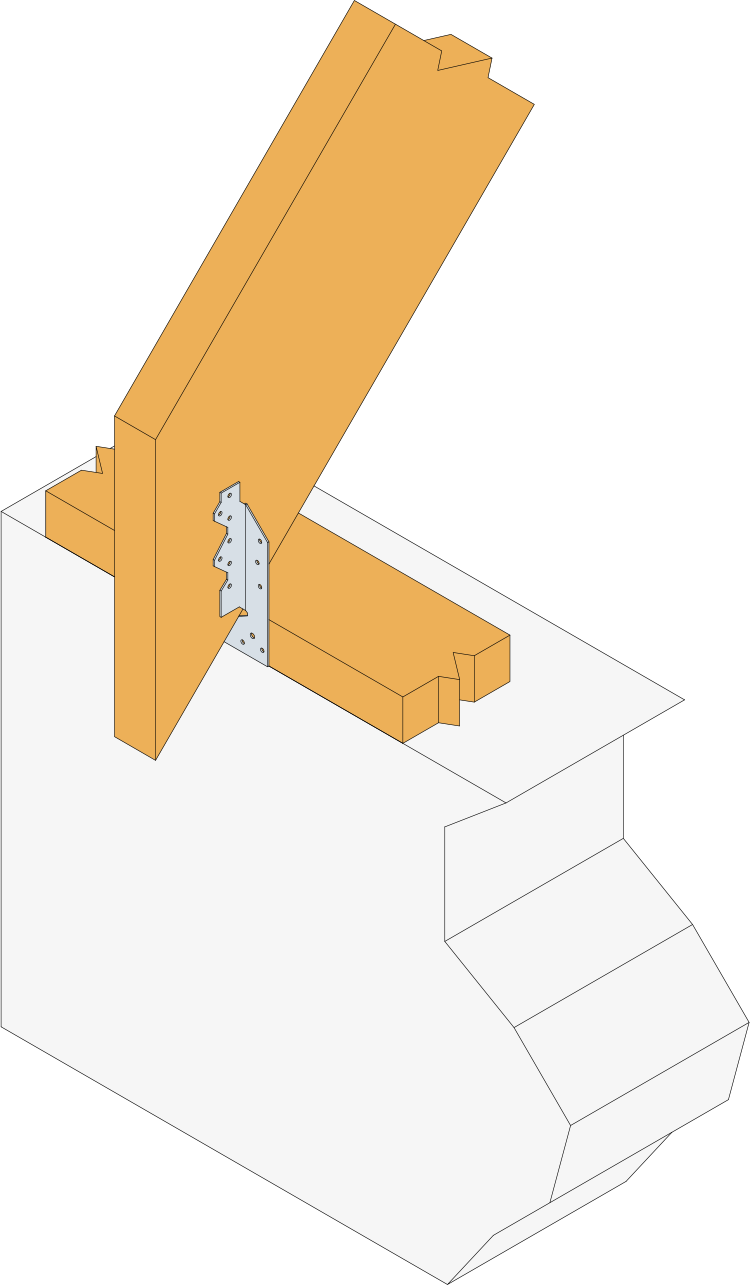

Asennus
Asennus
