CNA
Naulauslevynaulat

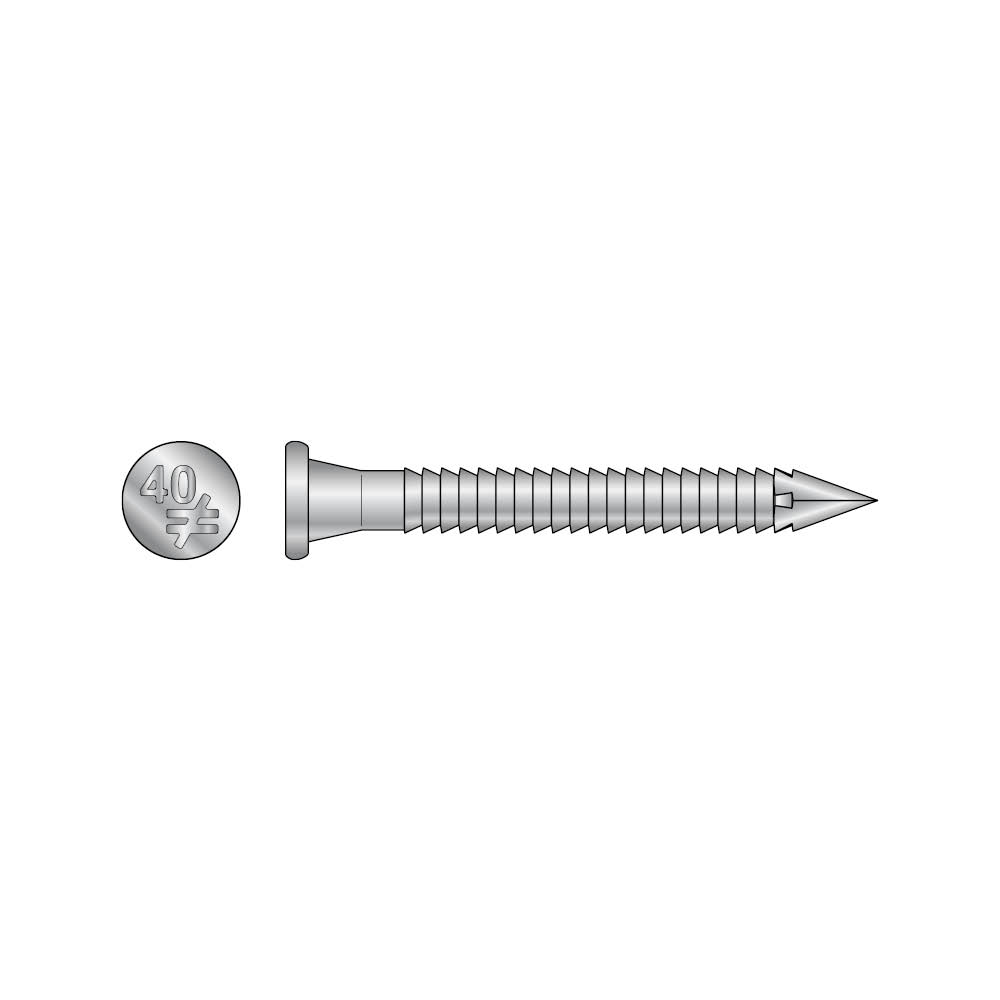

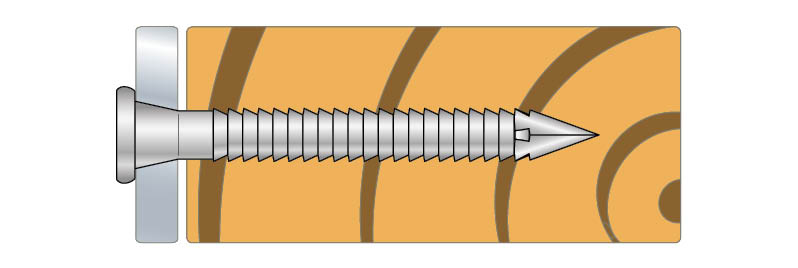

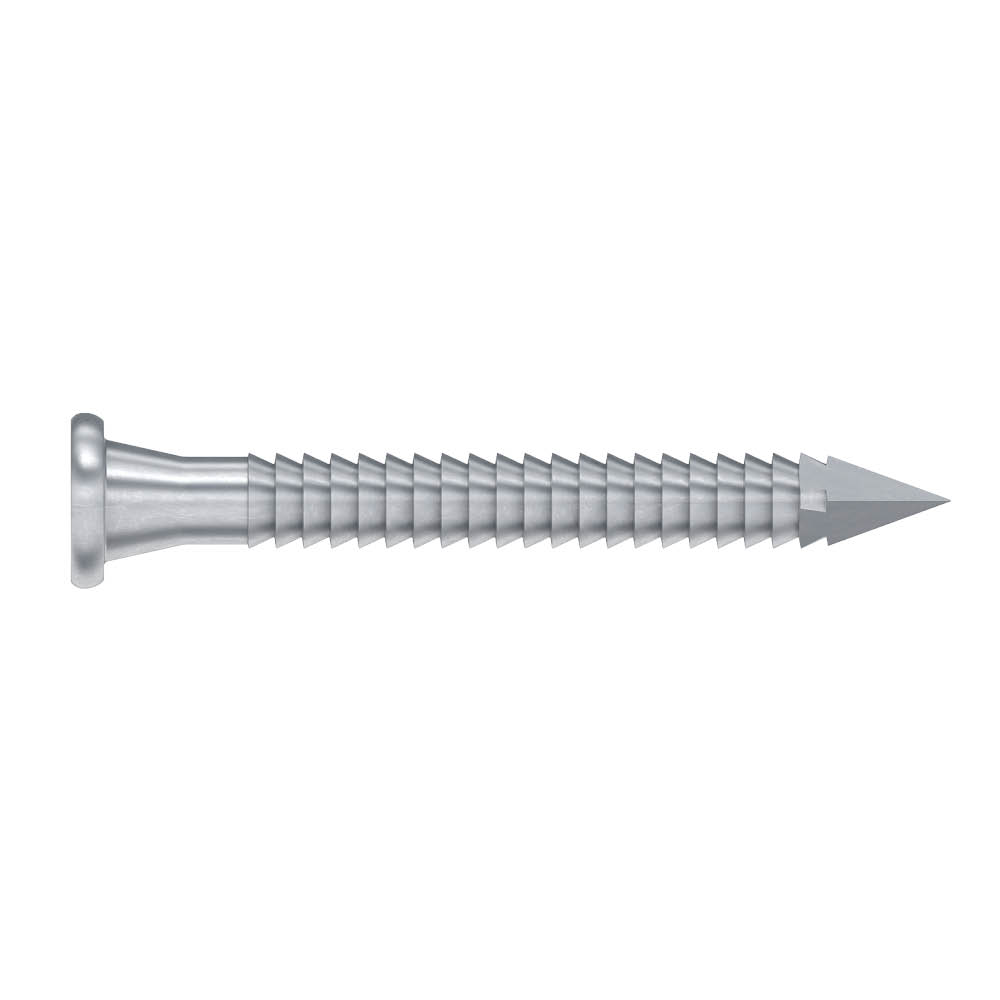

CNA-naulauslevynaulat on kehitetty erityisesti teräksisten kiinnikkeiden kiinnittämiseksi puuhun. Vastarihlaus parantaa tarttuvuutta puuhun huomattavasti sileään naulaan verrattuna. Kanta on muotuiltu siten, että se sopii kiinnikkeen reikään täydellisesti.

CE-merkitty

Tekninen hyväksyntä
EPD

Käyttöluokka 2

Electrogalvanized steel 12 µm

Fastener Designer
CNA_SSTBP_homepage_LV_en
CNA_SSTBP_homepage_CZ_cs
Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Hiiliteräs C9D tai C10D
Hyödyt
- Kartiomaisella kannalla on täysi yhteensopivuus kiinnikkeen reikien kanssa
- Suuri ulosvetokestävyys
Sovellus
Liitos
- Primääripalkki / sekundääripalkki: massiivipuu, komposiitti, liimapuu
Käyttökohteet
- Kulmalevyjen asennus

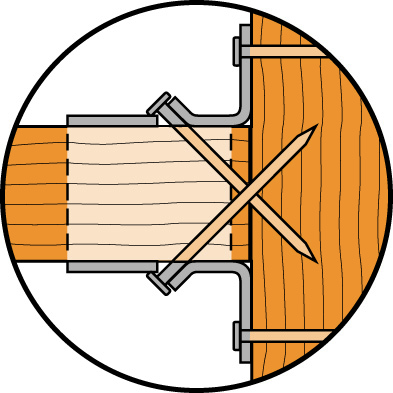

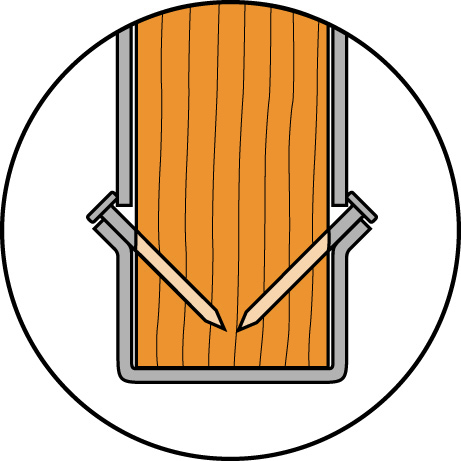

- Palkkikengät
- Sidevanteet jne.
- Naulauslevyt
Tekniset tiedot
Product dimensions and capacities
| Viite | Mitat[mm] | Nail characteristic parameters | Nails loads | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mitat ja ominaisarvot[mm] | Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm] | Kestävyyden ominaisarvot[kN] | Ominaisaksiaalinen kapasiteetti Rₐₓ,ₖ[kN] | ||||||||||
| L[mm] | lg[mm] | d[mm] | dₕ[mm] | hₜ[mm] | Taivutuslujuus - My,ₖ[Nm] | Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀°[N/mm²] | Tyypillinen läpivetoparametri - fₕₑₐd,ₖ[N/mm²] | Tyypillinen vetolujuus - fₜₑₙₛ,ₖ[kN] | 1,2 mm | 1,5 - 2,0 mm | 2,5 - 4,0 mm | ||
| CNA3.1X22 | 22 | 16 | 3.1 | 6.2 | 1 | 2.2 | 7.4 | - | - | - | - | - | - |
| CNA3.1X40 | 40 | 30 | 3.1 | 6.2 | 1 | - | - | - | - | 1.4 | 1.4 | 1.4 | 0.6 |
| CNA3.1X60 | 60 | 50 | 3.1 | 6.2 | 1 | - | - | - | - | - | - | - | - |
| CNA4.0X35 | 35 | 26 | 4 | 7 | 1.5 | - | - | - | - | 1.7 | 1.7 | 1.6 | 0.6 |
| CNA4.0X40 | 40 | 31 | 4 | 7 | 1.5 | - | - | - | - | 1.9 | 1.9 | 1.8 | 0.7 |
| CNA4.0X40-FR | 40 | 31 | 4 | 7 | 1.5 | - | - | - | - | 1.9 | 1.9 | 1.8 | 0.7 |
| CNA4.0X50 | 50 | 41 | 4 | 7 | 1.5 | - | - | - | - | 2.2 | 2.2 | 2.2 | 1 |
| CNA4.0X60 | 60 | 51 | 4 | 7 | 1.5 | - | - | - | - | 2.4 | 2.4 | 2.4 | 1.2 |
| CNA4.0X75 | 75 | 66 | 4 | 7 | 1.5 | - | - | - | - | 2.5 | 2.5 | 2.5 | 1.5 |
| CNA4.0X100 | 100 | 70 | 4 | 7 | 1.5 | - | - | - | - | 2.5 | 2.5 | 2.5 | 1.4 |
Capacities are for 2mm thick steel plates and Grade C24 timber. Please refer to ETA-04/0013 for the capacities of other thicknesses and timber grades
Mitat
| Viite | Mitat[mm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Gunnebo-tuotenro | Mitat ja ominaisarvot[mm] | |||||||||

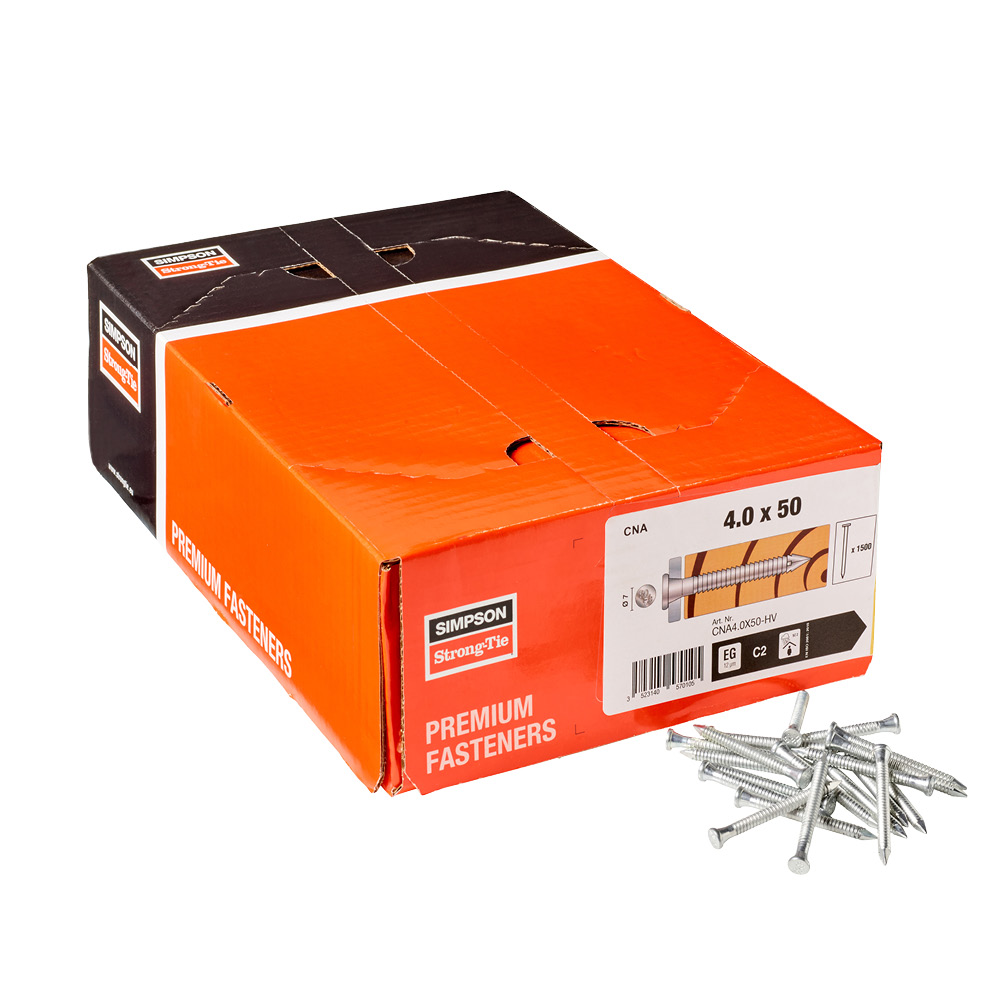

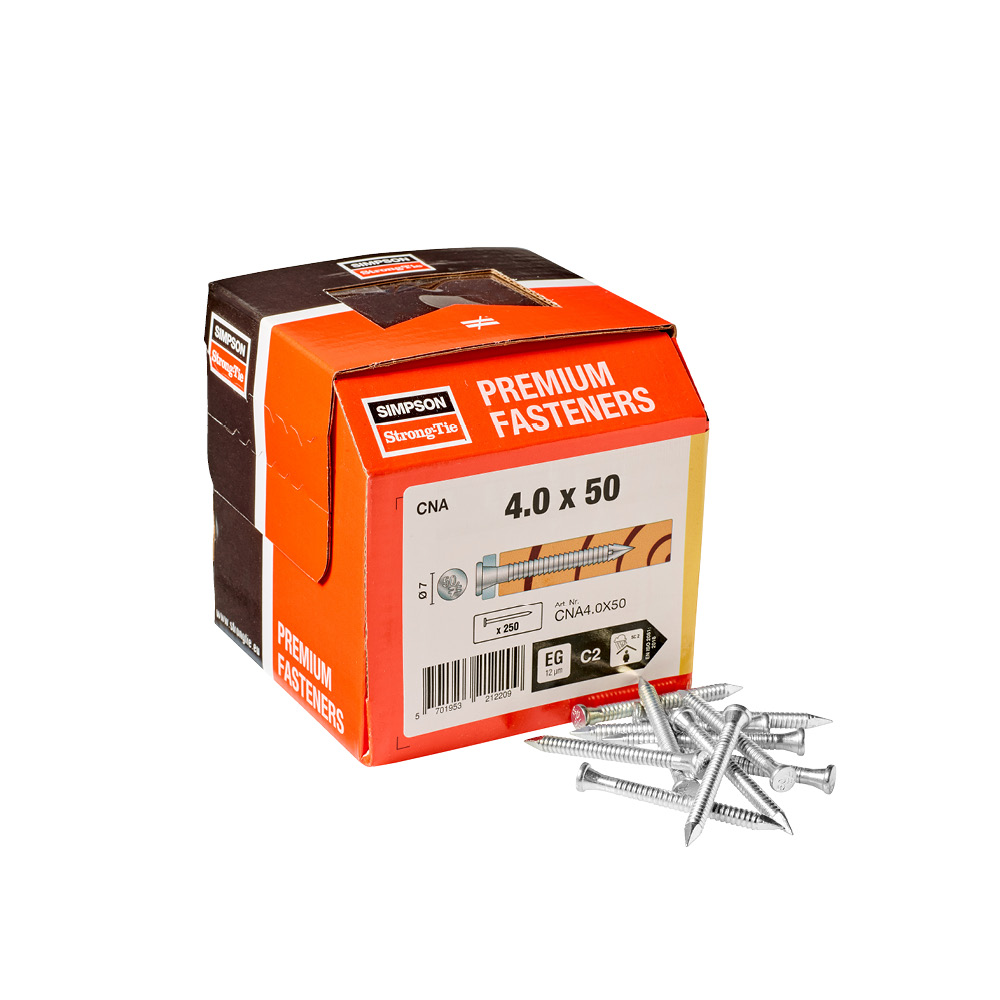

| DB nr. | NOBB nr. | Määrä / pakkaus | Määrä per ulkolaatikko | Paino[kg] | L[mm] | lg[mm] | d[mm] | dₕ[mm] | hₜ[mm] | ||
| CNA3.1X22 | 1371333 | - | 500.0 | - | 0.002 | - | 22 | 16 | 3.1 | 6.2 | 1 |
| CNA3.1X40 | 1371861 | 42671440 | 500.0 | - | 0.002 | 3920 | 40 | 30 | 3.1 | 6.2 | 1 |
| CNA3.1X60 | 1371862 | - | 250.0 | - | 0.004 | - | 60 | 50 | 3.1 | 6.2 | 1 |
| CNA4.0X35 | 1322397 | 42316313 | 250.0 | 2000.0 | 0.004 | Z464935 | 35 | 26 | 4 | 7 | 1.5 |
| CNA4.0X40 | 1868694 | 21221544 | 250.0 | 2000.0 | 0.005 | Z465237 | 40 | 31 | 4 | 7 | 1.5 |
| CNA4.0X40-FR | 2099800 | - | 1500.0 | - | 0.004 | - | 40 | 31 | 4 | 7 | 1.5 |
| CNA4.0X50 | 1868686 | 21221551 | 250.0 | 2000.0 | 0.004 | Z465732 | 50 | 41 | 4 | 7 | 1.5 |
| CNA4.0X60 | 1868678 | 21221569 | 250.0 | 2000.0 | 0.005 | Z466335 | 60 | 51 | 4 | 7 | 1.5 |
| CNA4.0X75 | 1322080 | 42316294 | 250.0 | 2000.0 | 0.008 | Z466636 | 75 | 66 | 4 | 7 | 1.5 |
| CNA4.0X100 | 1371870 | 42671512 | 250.0 | 2000.0 | 0.007 | - | 100 | 70 | 4 | 7 | 1.5 |
Tuotteen ominaisuudet
| Viite | Nails loads | |||||
|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot[kN] | Ominaisaksiaalinen kapasiteetti Rₐₓ,ₖ[kN] | Kestävyyden ominaisarvot[kN] | ||||
| 1,2 mm | 1,5 - 2,0 mm | 2,5 - 4,0 mm | Rₐₓ,ₖ[kN] | Rₗₐₜ,ₖ[kN] | ||
| CNA3.1X22 | - | - | - | - | - | - |
| CNA3.1X40 | 1.4 | 1.4 | 1.4 | 0.6 | 0.57 | 1.41 |
| CNA3.1X60 | - | - | - | - | 0.95 | 1.64 |
| CNA4.0X35 | 1.7 | 1.7 | 1.6 | 0.6 | 0.61 | 1.66 |
| CNA4.0X40 | 1.9 | 1.9 | 1.8 | 0.7 | 0.74 | 1.85 |
| CNA4.0X40-FR | 1.9 | 1.9 | 1.8 | 0.7 | 0.74 | 1.85 |
| CNA4.0X50 | 2.2 | 2.2 | 2.2 | 1 | 0.98 | 2.22 |
| CNA4.0X60 | 2.4 | 2.4 | 2.4 | 1.2 | 1.23 | 2.36 |
| CNA4.0X75 | 2.5 | 2.5 | 2.5 | 1.5 | 1.45 | 2.5 |
| CNA4.0X100 | 2.5 | 2.5 | 2.5 | 1.4 | 1.43 | 2.48 |
Refer to relevant ITTR or ETA for more details
Performance values based upon timber density of 350 kg/m3
