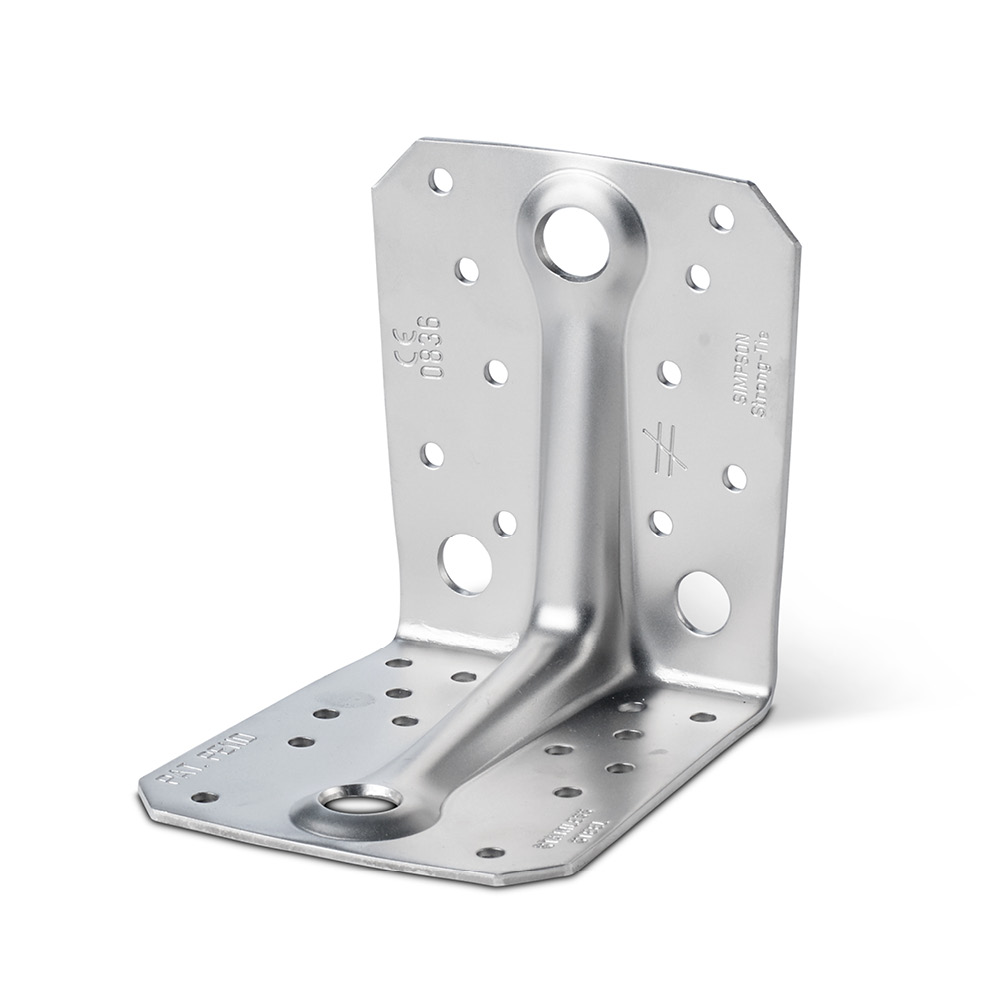

ABR-S
Haponkestävä kulmalevy (7015S, 9020S, 10525S)
Ruostumattomia kiinnikkeitä käytetään korroosioaltiissa kohteissa, esimerkiksi kiinnitettäessä painekyllästettyä puuta. Ruostumattomien kiinnikkeiden kestävyyden ominaisarvot ovat samat kuin sinkityillä.

CE-merkitty

Tekninen hyväksyntä

Ruostumaton teräs

Severe

Käyttöluokka 3
EPD
Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Teräslaatu:
Ruostumaton teräs 1.4404 (EN 10088) tai vastaava laatu* - Korroosiosuoja:
Ruostumaton, haponkestävä - A4
Ruostumattomasta teräslevystä (ruostumaton, haponkestävä AISI 316(L) / 1.4401(4)) / 1.4521
Hyödyt
- Ruostumaton versio
- Kestävä kulmalevy kantaviin rakenteisiin
Sovellus
Liitos
- Puu-puu liitos
Käyttötarkoitus
- Puu-puu liitos
- Kohteisiin, joissa vaaditaan erityistä korroosionkestävyyttä, esimerkiksi painekyllästetyn puun liittämiseen
Tekniset tiedot
Mitat ja ominaisarvot
| Viite | Mitat | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Reiät, sivu A[mm] | Reiät, sivu B[mm] | |||||||||||
| Määrä laatikossa | Paino[kg] | A[mm] | B[mm] | C[mm] | Paksuus[mm] | Pyöreä | Pyöreä | |||||||
| Ø5[mm] | Ø7 | Pultti[mm] | Ø13[mm] | Ø5[mm] | Ø9 | Ø13[mm] | Ø13[mm] | |||||||
| ABR7015S | 25.0 | 0.081 | 70 | 70 | 55 | 1.5 | 8 | 1 | - | - | 8 | 1 | - | - |

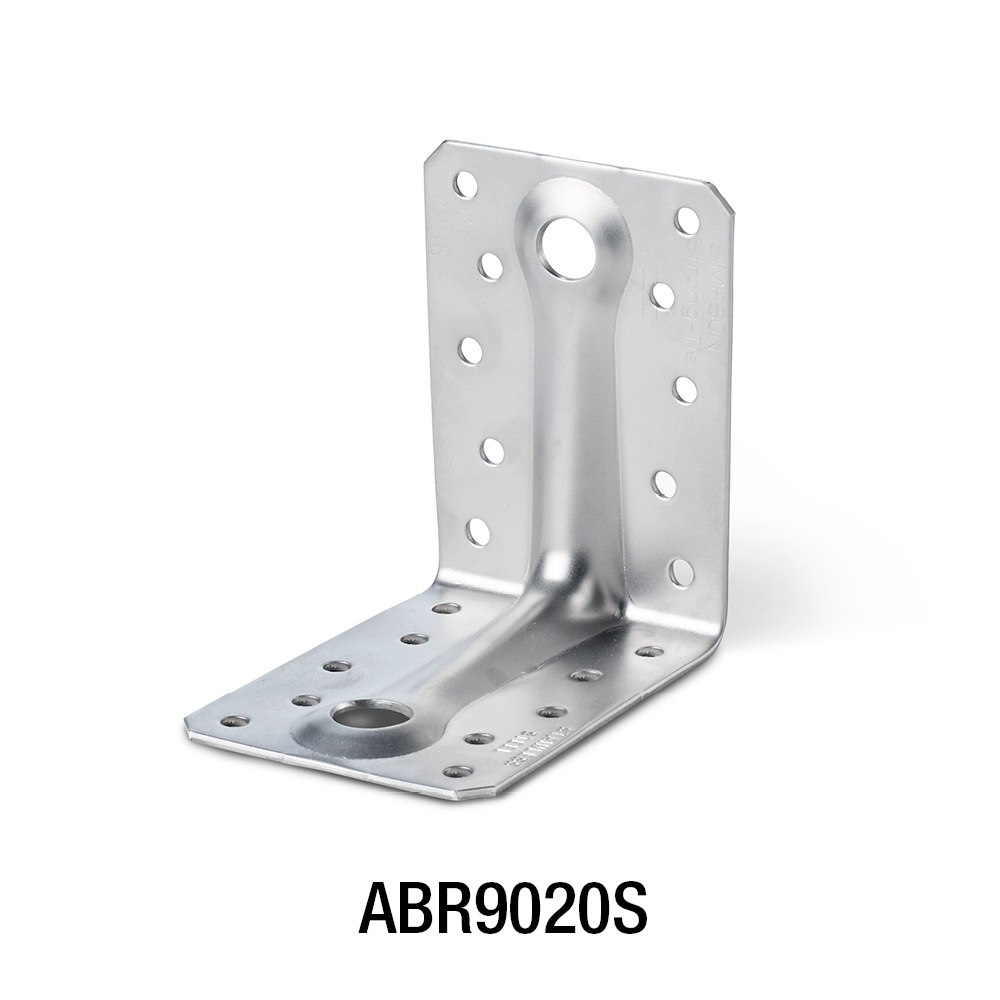

| ABR9020S | 25.0 | 0.17 | 88 | 88 | 65 | 2 | 10 | - | 1 | - | 10 | - | 1 | - |

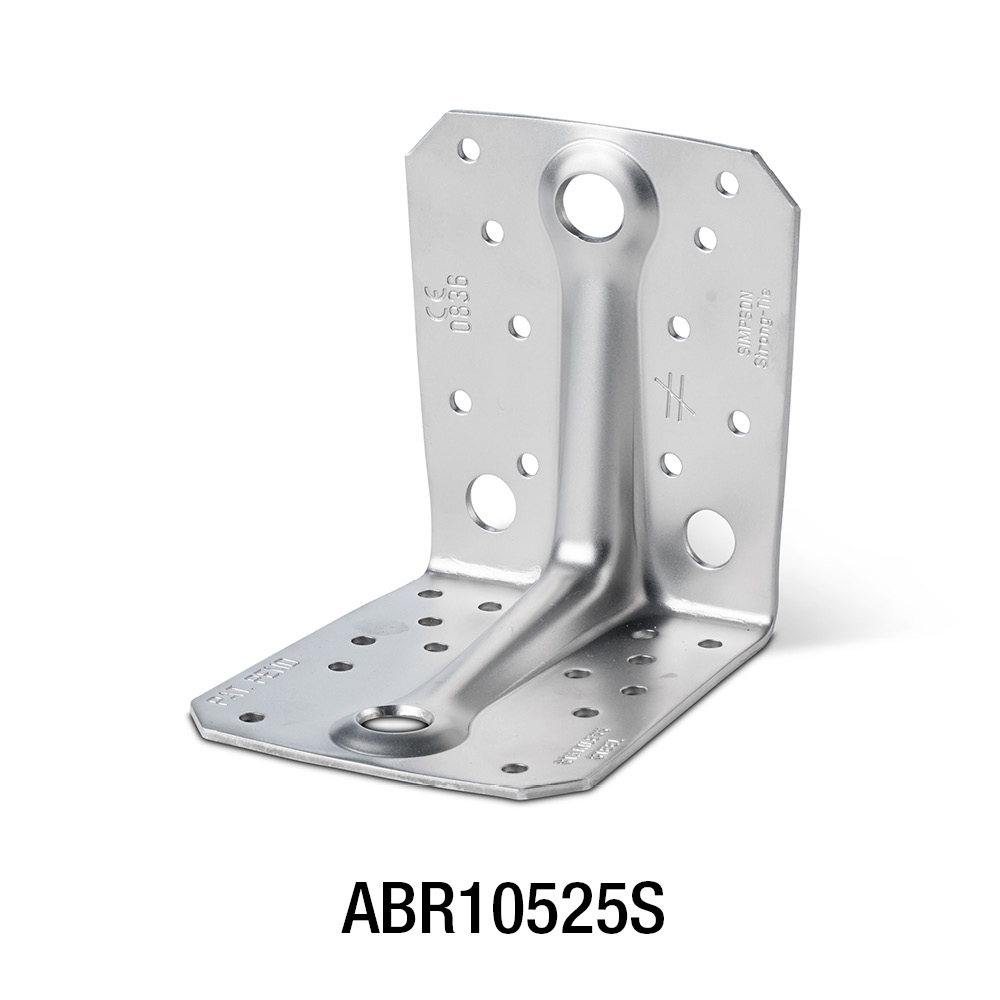

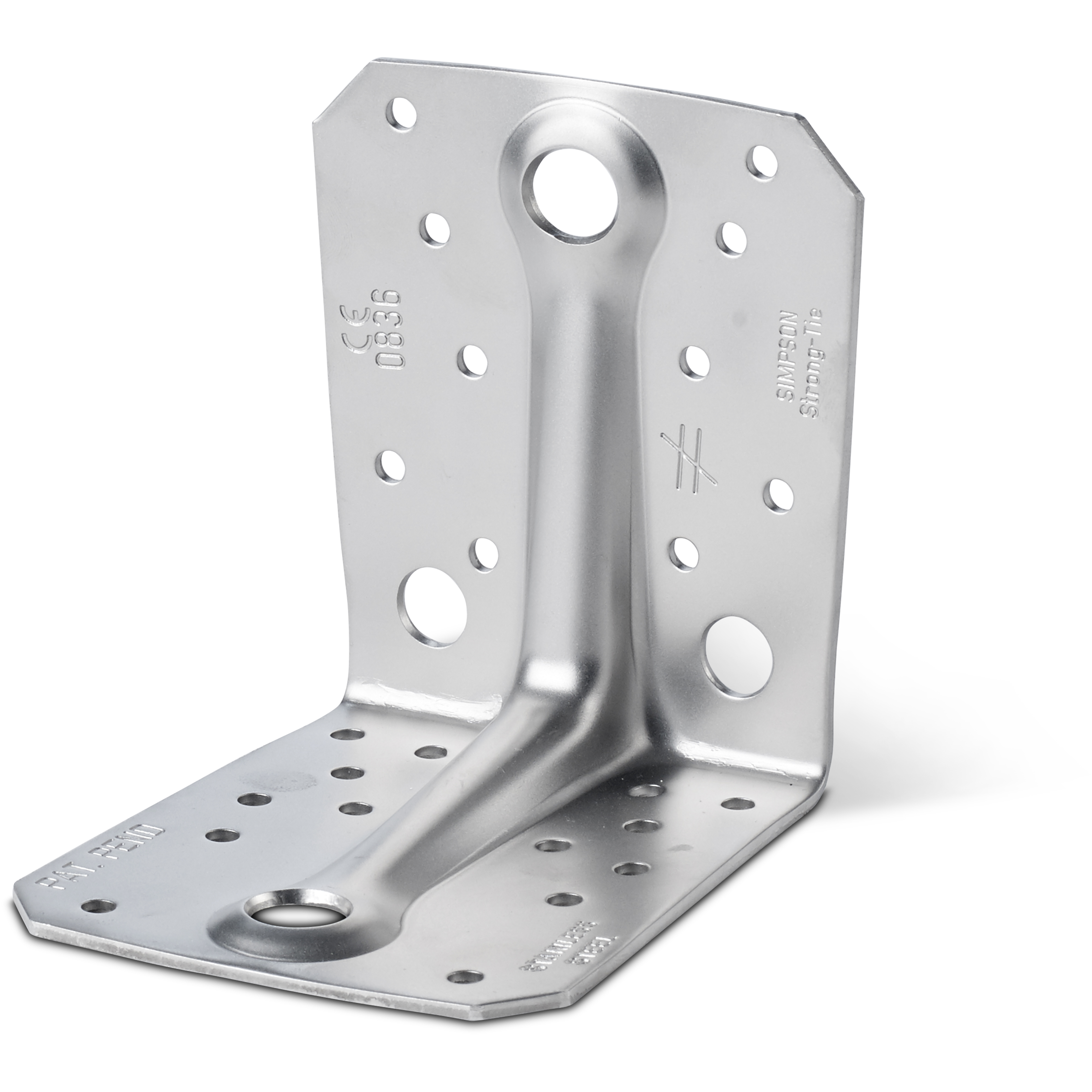

| ABR10525S | 25.0 | 0.34 | 105 | 105 | 90 | 2.5 | 10 | - | 2 | 1 | 14 | - | - | 1 |
Yhdistetty kuormitus:
Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys
| Viite | Kulmakiinnikkeen kapasiteetti | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys | |||||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | ||||||||||
| Sivu A | Sivu B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | R4/5,k | |||||||
| Määrä | Määrä | CNA4.0x35 | CNA4.0x40S | CNA4.0x60S | CNA4.0x35 | CNA4.0x40S | CNA4.0x60S | CNA4.0x35 | CNA4.0x40S | CNA4.0x60S | |
| ABR7015S | 6 | 8 | 5.2 | 6.1 | - | 6.7 | 7.3 | - | 4.2 /kmod^0,3 | 4.8 /kmod^0,3 | - |
| ABR9020S | 8 | 10 | 9.7 | 10.8 | 14.9 | 9.4 | 10.3 | 13 | 4.6 /kmod^0,7 | 4.9 /kmod^0,7 | 5.8 /kmod^0,6 |
| ABR10525S | 10 | 14 | 12.7 | 17.2 | 29.5 | 10.7 | 12.2 | 19.7 | 10.6/kmod^0,2 | 11.5 /kmod^0,4 | 13.1 /kmod^0,8 |
* CNA4.0x40
R4/5 on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm
Kestävyyden ominaisarvot - Palkki-palkkiliitos - Osittainen kiinnitys
| Viite | Kulmakiinnikkeen kapasiteetti | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys | |||||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden - Osittainen kiinnitys[kN] | ||||||||||
| Sivu A | Sivu B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4/5,k | |||||||
| Määrä | Määrä | CNA4.0x35 | CNA4.0x40S | CNA4.0x60S | CNA4.0x35 | CNA4.0x40S | CNA4.0x60S | CNA4.0x35 | CNA4.0x40S | CNA4.0x60S | |
| ABR9020S | 4.0 | 6.0 | 4.9 | 5.9 | 9.8 | 5.9 | 6.4 | 8.1 | 4.6 /kmod^0,6 | 4.8 /kmod^0,7 | 5.8/kmod^0.6 |
| ABR10525S | 6.0 | 6.0 | 4.8 | 5.7 | 9.5 | 9.7 | 10.6 | 14.3 | Refer to ETA-06/0106 | Refer to ETA-06/0106 | Refer to ETA-06/0106 |
R4/5 on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm
Asennus
Asennus
Kiinnittäminen
- Ruostumattomien kiinnikkeiden kiinnittämiseen käytetään ruostumattomia CNA4,0xℓ-naulauslevynauloja tai ruostumattomia CSA5,0xℓ-naulauslevyruuveja (huom. kestävyyden ominaisarvot alentuvat käytettäessä ruostumatonta CSA-naulauslevyruuvia)
Tekninen tieto
Kaksi kulmalevyä liitosta kohden
Kulmalevyt on asennettava symmetrisesti.
- F1 Ylempää palkkia keskeltä nostava voima.
- F2 ja F3 Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
- F4 ja F5 Poikittainen voima, joka vaikuttaa kuvan mukaisesti korkeudella e.
Yksi kulmalevy liitosta kohden
- F1 Nostava voima kulmalevyn keskiakselin linjassa etäisyydellä f kulmalevyn pystysuuntaisesta sivusta.
- Jos palkin kiepahdus on estetty, kestävyys on puolet kahdella kulmalevyllä varustetusta liitoksesta.
- F2 ja F3 Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
- F4 Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
- F5 Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
