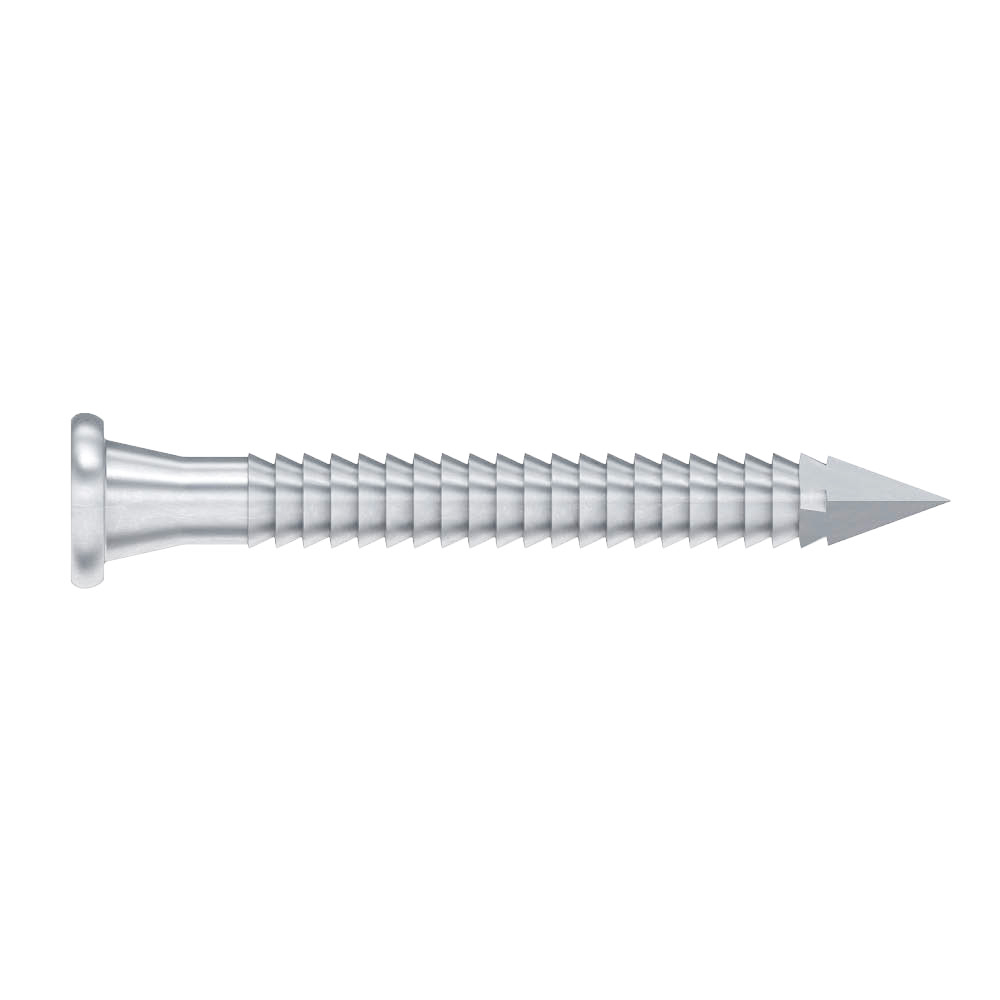

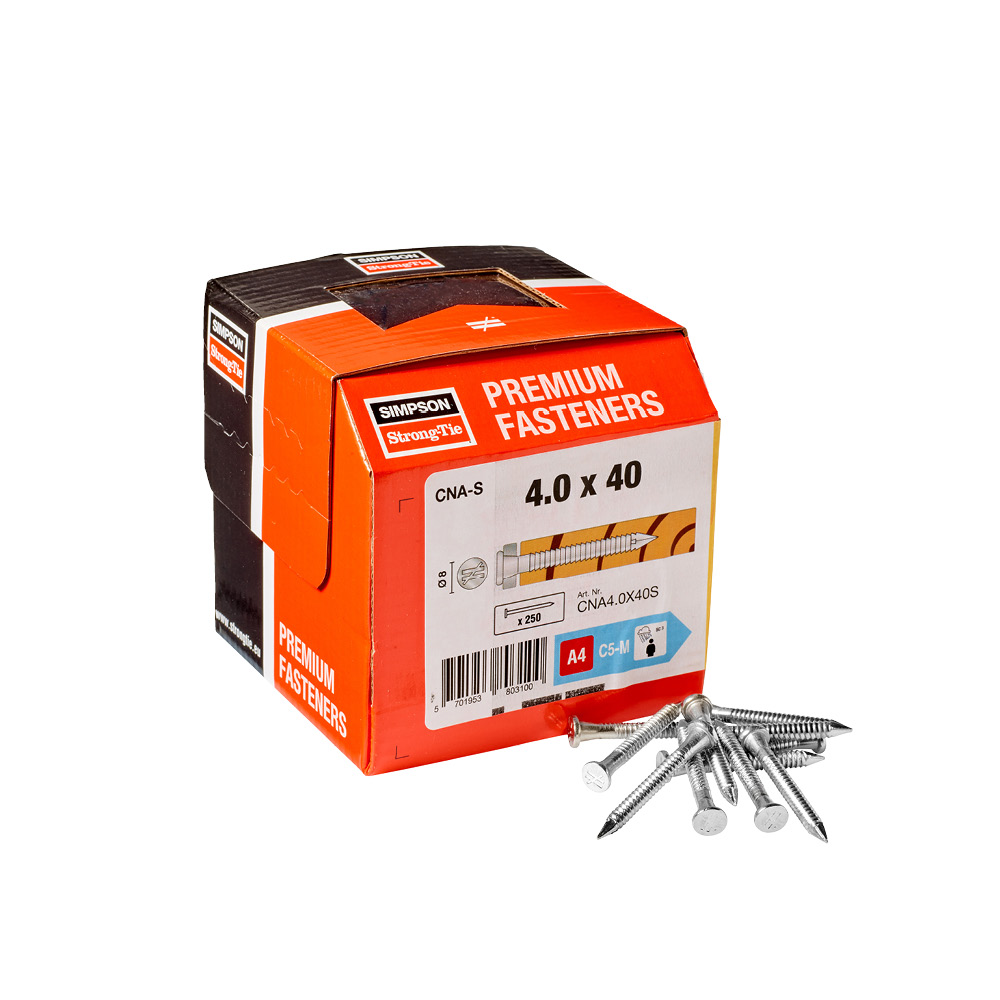

CNA-S

Ruostumaton naulauslevynaulat

Ruostumaton naulauslevynaula CNA-S on kehitetty erityisesti ruostumattomien kiinnikkeiden asentamiseksi puuhun. Vastarihlaus parantaa ulosvetokestävyyttä puuhun kiinnitettäessä huomattavasti verrattuna sileään naulaan. Kanta on muotoiltu niin, että se sopii kiinnikkeeseen täydellisesti.

CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Käyttöluokka 3
Käyttöluokka 3
Ruostumaton teräs
Ruostumaton teräs
EPD
EPD
Severe
Severe
Fastener Designer
Fastener Designer

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Ruostumaton teräs 1.4404, standardin EN 10088 mukaisesti, tai vastaava laatu
  • Suojattu korroosiolta:
    Ruostumaton (haponkestävä) - A4

Hyödyt

  • Kannan kartiomuoto varmistaa täyden kontaktin naulan ja kiinnikkeen välillä
  • Suuri ulosvetokestävyys

Sovellus

Liitos

  • Kulmalevyjen asennus
  • Palkkikengät
  • Sidevanteet jne.
  • Naulauslevyt

Käyttötarkoitus

  • Käytetään, kun korroosionkestävyydelle asetetaan erityisiä vaatimuksia, esimerkiksi painekyllästettyä puuta asennettaessa

Tekniset tiedot

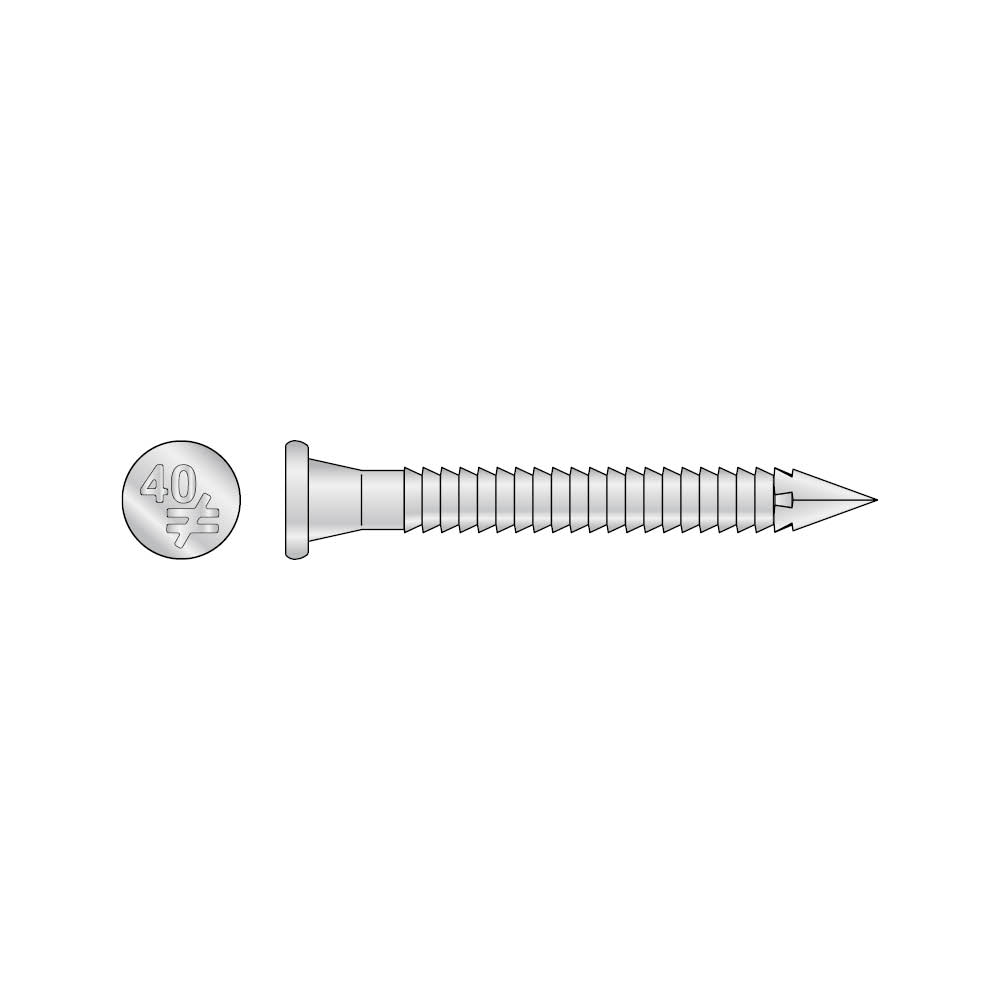

Product Dimensions

Mitat

ViiteMitat[mm]
MuuMitat ja ominaisarvot[mm]
DB nr.NOBB nr.Määrä / pakkausPaino[kg]L[mm]lg[mm]d[mm]dₕ[mm]hₜ[mm]
CNA4.0X40S137187642671523250.00.0044024481.5
CNA4.0X50S133750542431041250.00.0055034481.5
CNA4.0X60S137190142671538250.00.0076044481.5

Capacities are for 2mm thick steel plates with Grade C24 timber. Please refer to ETA-04/0013 for capacities of other thicknesses and timber grades

Performance Values - ETA-04/0013

ViiteNails loads
Kestävyyden ominaisarvot[kN]Ominaisaksiaalinen kapasiteetti Rₐₓ,ₖ[kN]Kestävyyden ominaisarvot[kN]
1,2 mm1,5 - 2,0 mm2,5 - 4,0 mmRₐₓ,ₖ[kN]Rₗₐₜ,ₖ[kN]
CNA4.0X40S1.91.91.80.70.741.85
CNA4.0X50S2.22.22.210.982.22
CNA4.0X60S2.42.42.41.21.232.36

(1)   Performance values based upon timber density of 350 kg/m3

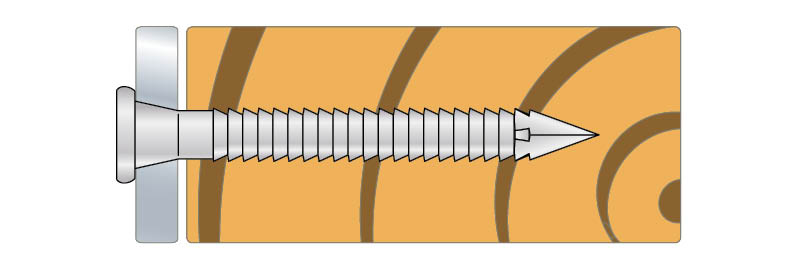

Asennus

Asennus

Käyttötarkoitus

  • Kuumasinkityt
  • Lujuusluokka 5.8



Sertifiointi

Eurooppalainen tekninen arviointi (ETA)

product.doc.history.none

Environmental Product Declarations (EPD)

Lataukset

  • Structural Fasteners Technical Guide

    Structural Fasteners Technical Guide

    In this technical guide you will find general information, characteristic parameters as well as load capacities for C24 solid timber, GL24h glulam, CLT, steel to wood and boards to wood, for our Solid-Drive range of structural fasteners.
