HE

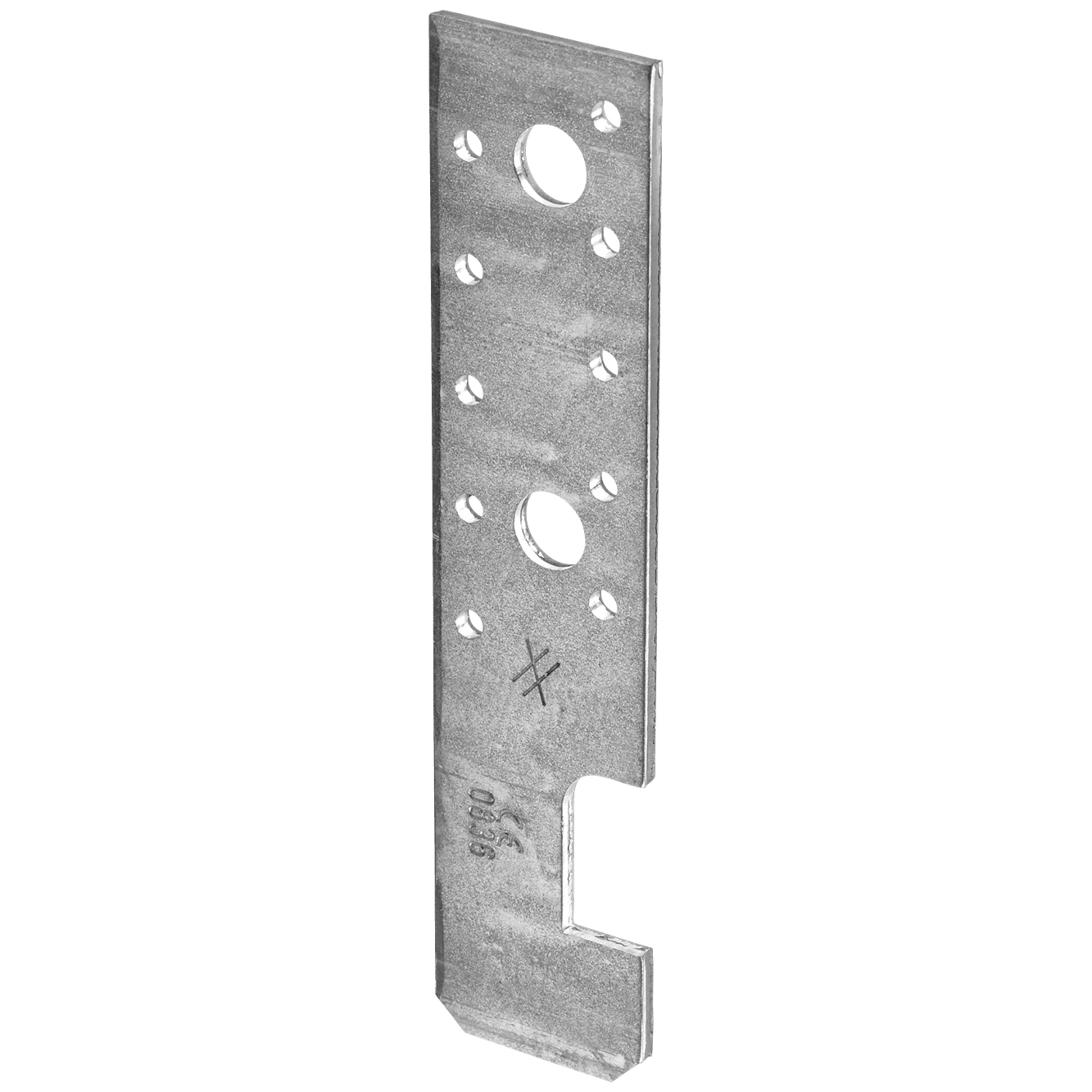

HE-palkkikiinnikkeet

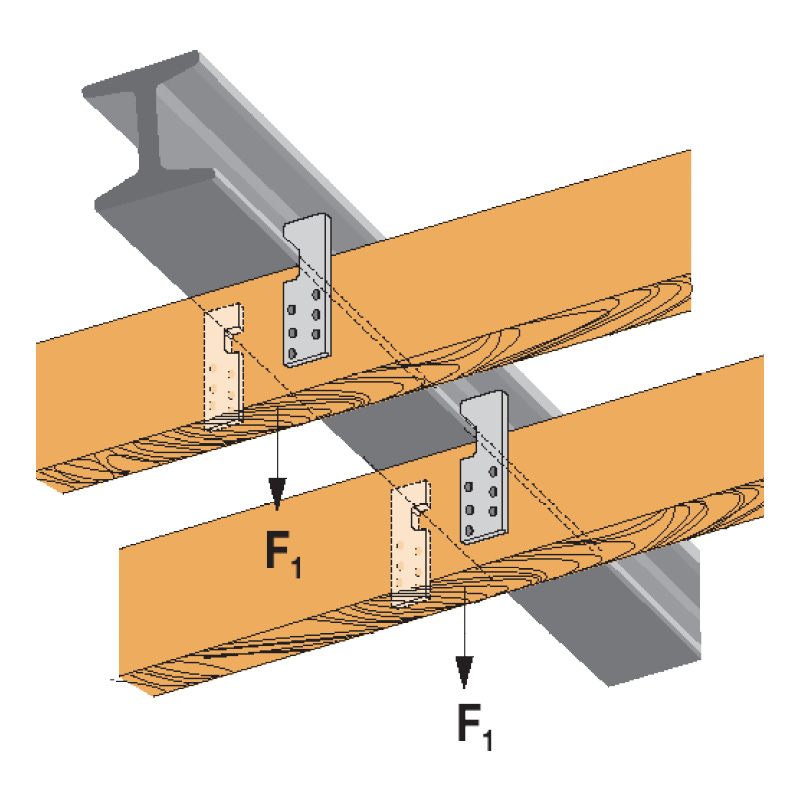

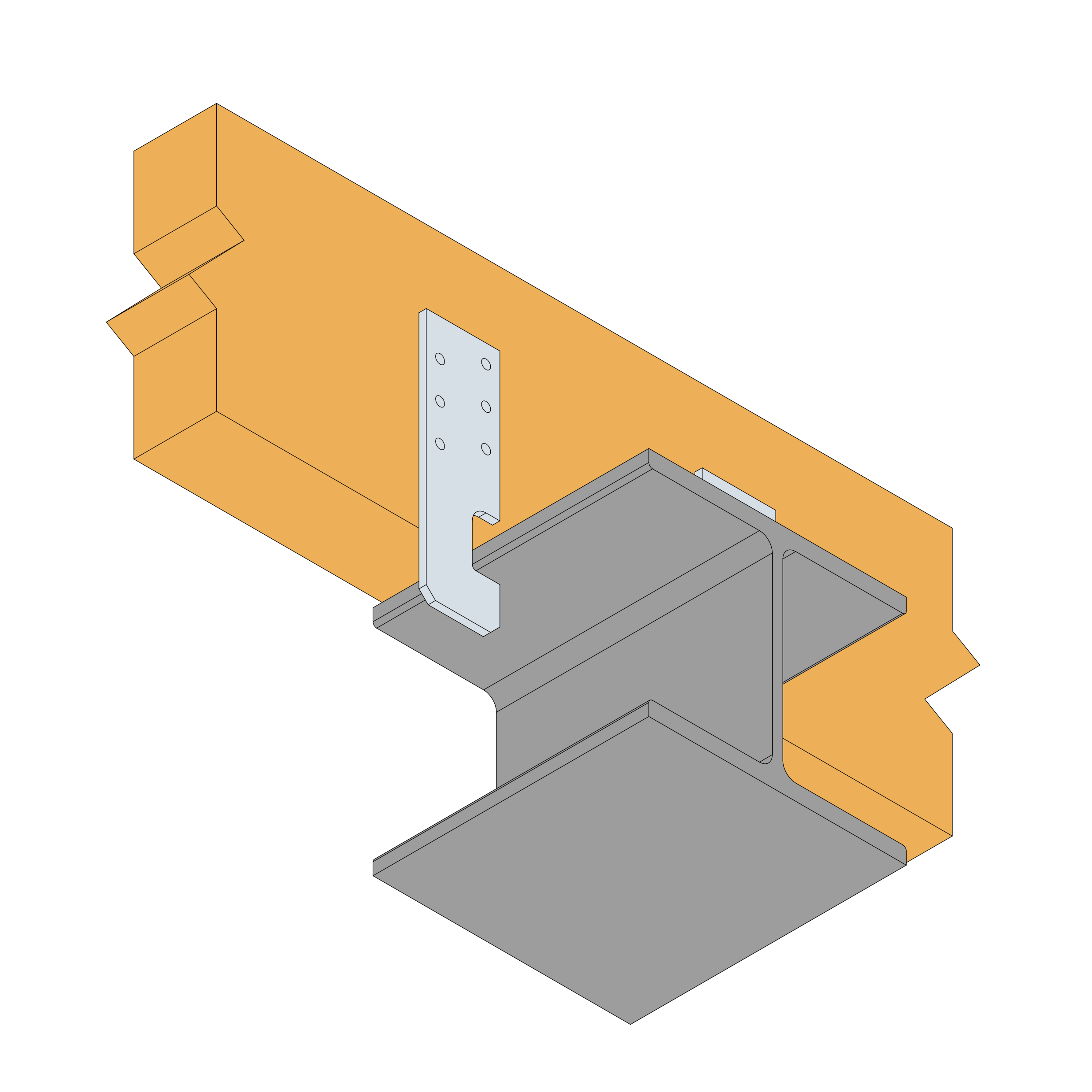

HE-palkkikiinnikkeitä käytetään ankkuroitaessa palkkeja, kattoristikoita ja sekundäärikannattimia teräsrakenteisiin. Lisäksi kiinnikkeitä voidaan käyttää ripustettaessa puupalkkeja teräkseen ja kantaviin rakenteisiin. Kaksi HE-ankkuria asennetaan kuvan mukaisesti vastakkaisesti. Tämä varmistaa, että kiinnikkeet tarttuvat tiukasti teräspalkin laippaan. Yhtä kiinnikettä kohden käytetään vähintään kolmea naulaa tai ruuvia. Naulat tai ruuvit asennetaan mahdollisimman lähelle teräspalkkia. Ylimpään reikään tulee aina naula tai ruuvi.

CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
EPD
EPD
Indoor
Indoor
Electrogalvanized steel 20 µm
Electrogalvanized steel 20 µm
Käyttöluokka 2
Käyttöluokka 2

Tuotteen yksityiskohdat

Kuvat

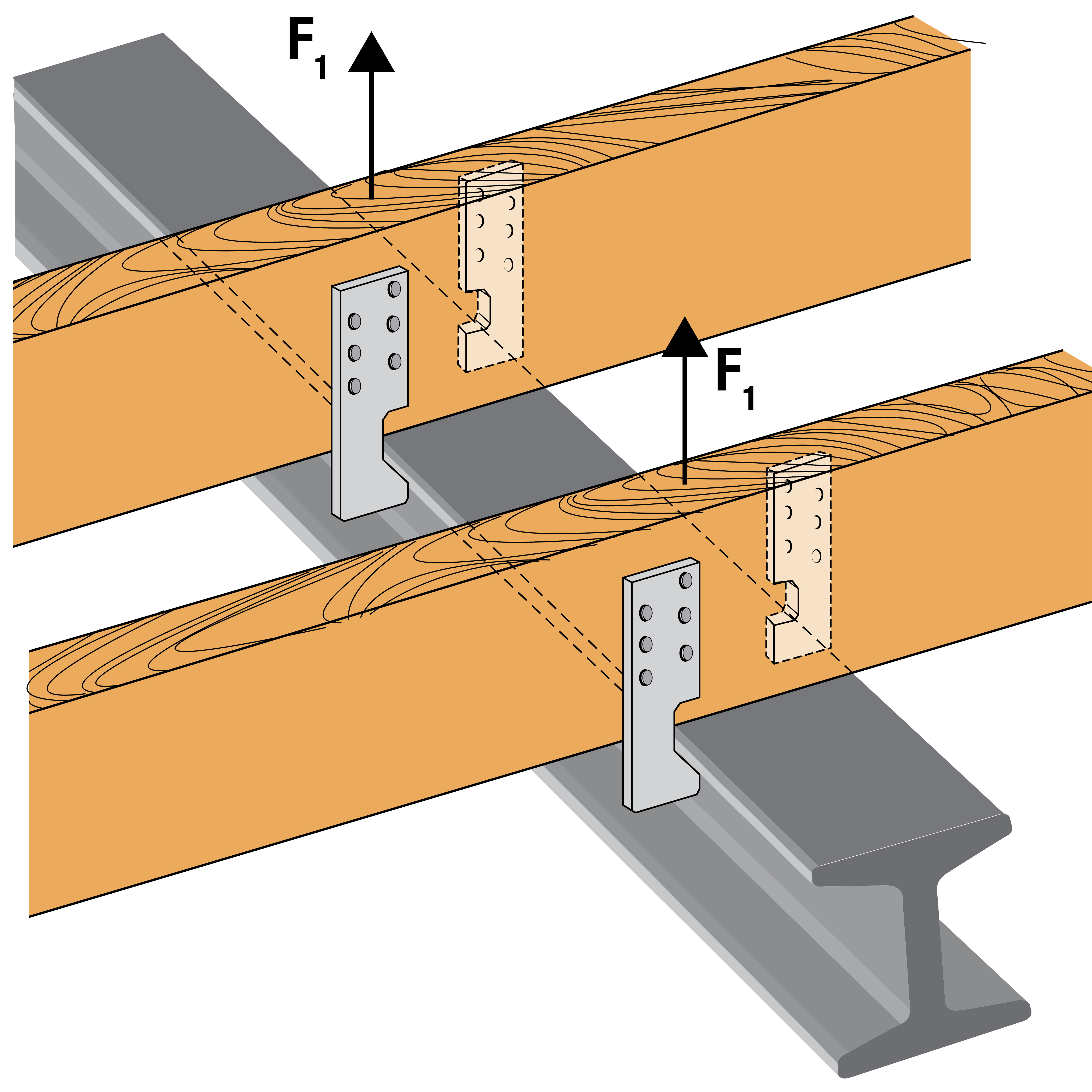

Attached timber joist to IPN with 2 AI

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Helppo asentaa

Sovellus

Liitos

  • Puupilarit

Käyttötarkoitus

  • Käytetään ankkuroitaessa palkkeja, kattoristikoita ja sekundäärikannattimia teräspalkkeihin
  • Kiinnikettä voi käyttää myös ripustettaessa puupalkkeja teräspalkeista

Tekniset tiedot

Mitat

Mitat

ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät[mm]
Määrä per laatikkoPaino[kg]A[mm]B[mm]C[mm]D[mm]t[mm]Pyöreä
ØMäärä
HE135750.1513540301546-
HE175750.181754030154102

Asennus

Asennus

Kiinnittäminen

  • Puuhun kiinnittämisessä käytetään CNA4,0xℓ- naulauslevynauloja, CSA5,0xℓ-ruuveja tai M12-pultteja

Sertifiointi

Suoritustasoilmoitus (DoP)

product.doc.history.none

Eurooppalainen tekninen arviointi (ETA)

product.doc.history.none

Environmental Product Declarations (EPD)
