HTT

Kiskoankkuri

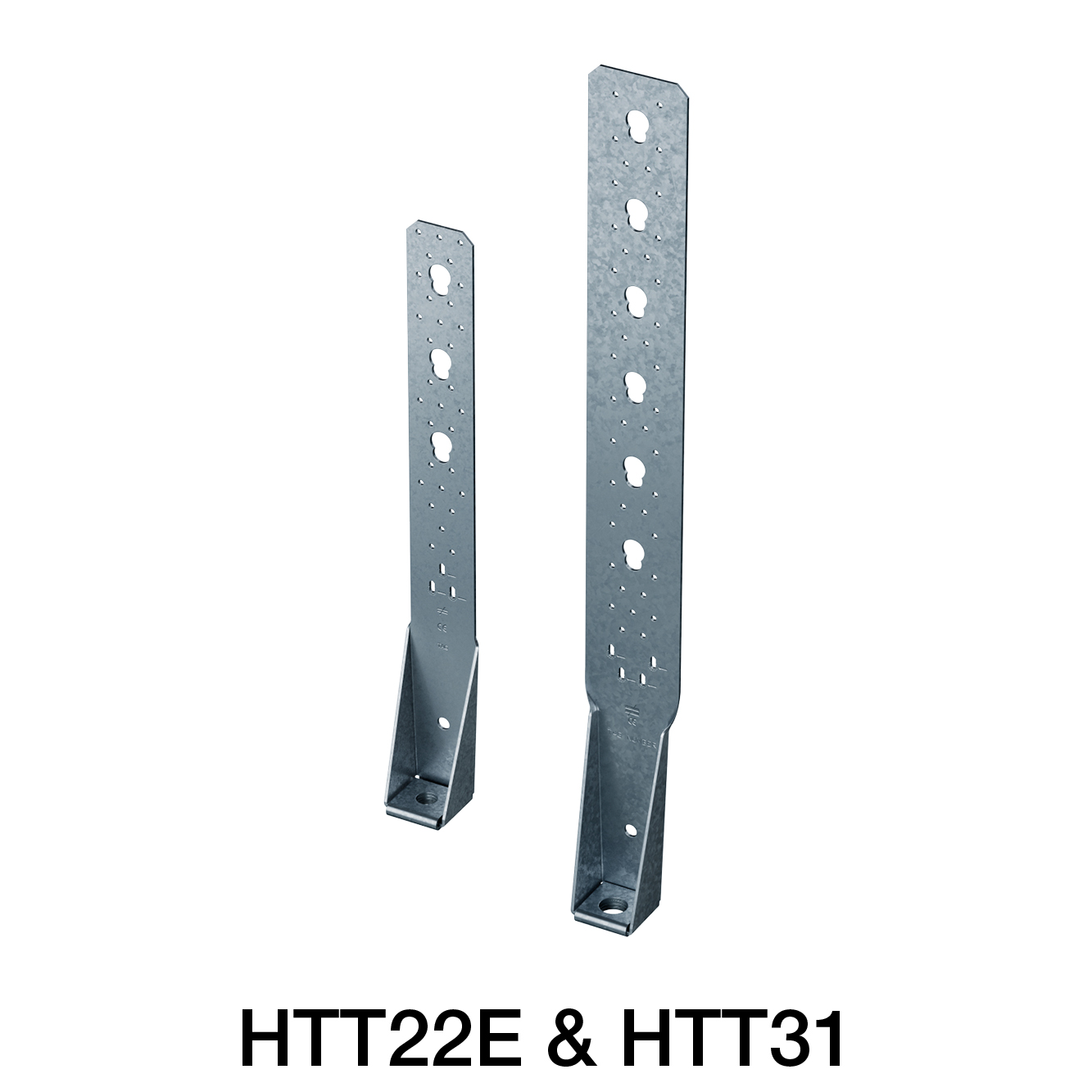

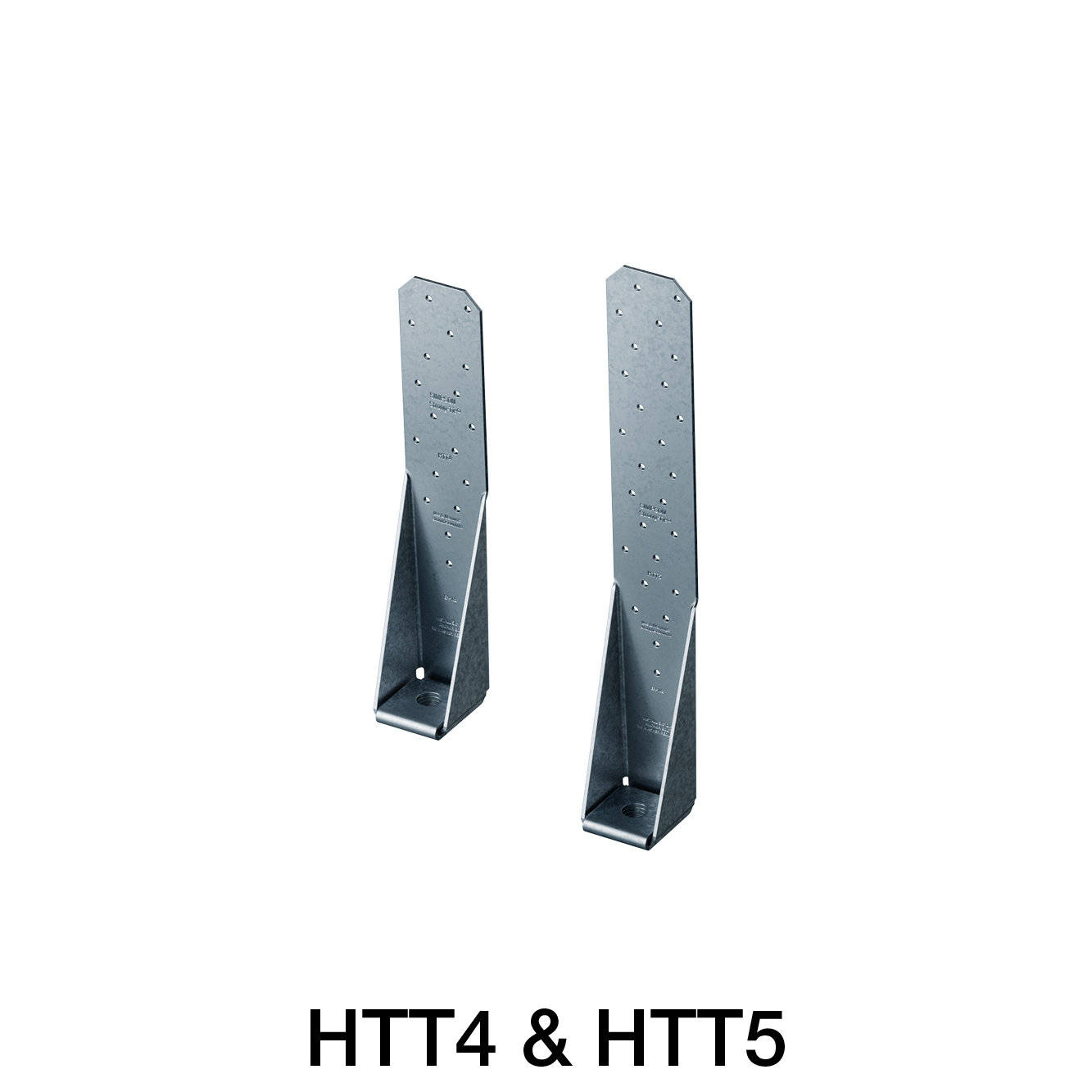

Kiinnike on valmistettu 2,8 mm paksusta kuumasinkitystä teräslevystä. Vetoankkurin HTT pitkässä osassa on Ø4,7 mm:n reiät ja lyhyessä osassa Ø17 mm:n reikä. Kiinnikkeen lyhyessä osassa on nelinkertainen paksuus pitkään osaan verrattuna. Kiinnike on lisäksi vahvistettu pitkän ja lyhyen osan väliltä kolmionmuotoisilla sivuosilla ja lyhyen osan kiinnitysreiän yllä olevalla vahvistuslevyllä.

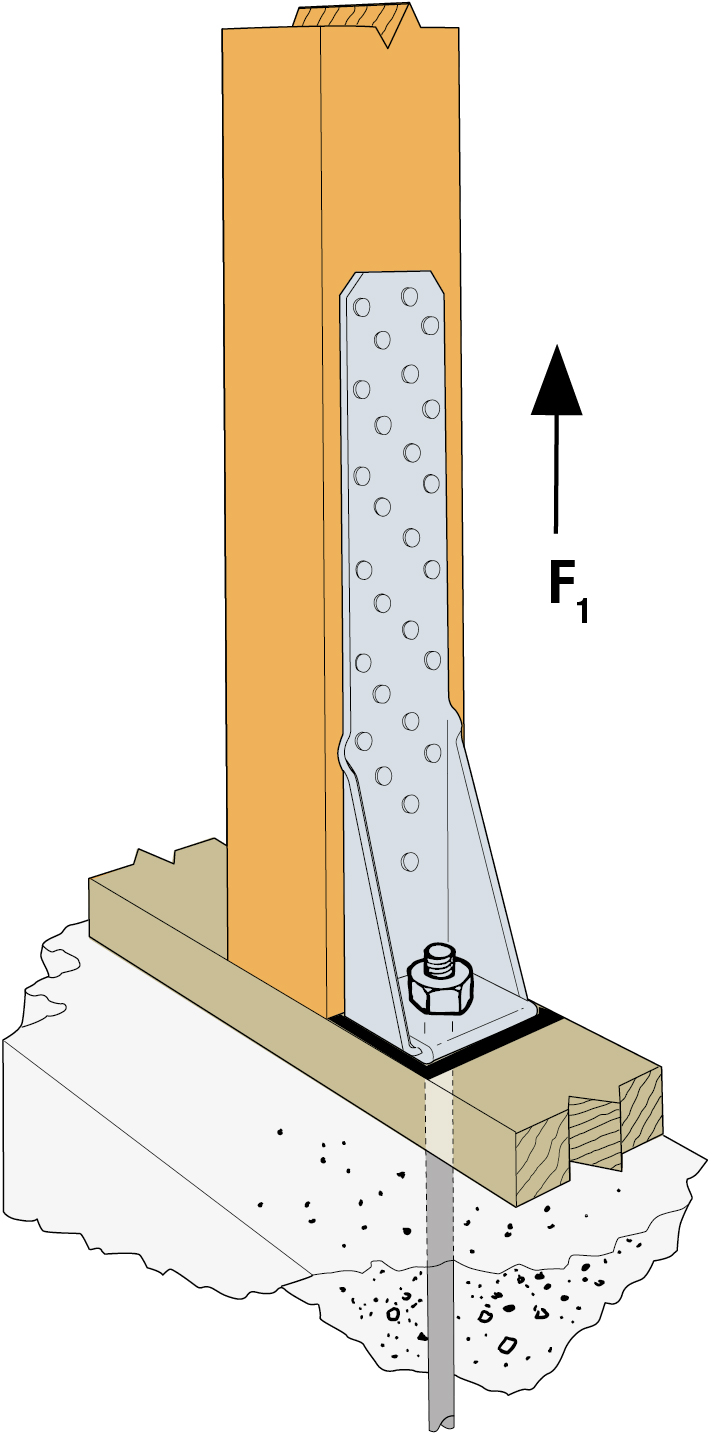

Vetoankkurilla voidaan kiinnittää betoniin puurakenteita, joihin kohdistuu nostokuorma (ylöspäin suuntautuva kuorma). Pitkän pystysuuntaisen osan ansiosta on mahdollista sijoittaa määräysten vaatima määrä naulauslevynauloja – jopa silloin, kun tolpan/pilarin alla on vaakasuuntainen alaohjauspuu.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Electrogalvanized steel 20 µm

Indoor

EPD

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Luokan 33 ASTM A-653. Ominaisuudet vastaavat S235JR-terästä
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

Puurakenteiden kiinnittäminen betoniin mahdollista

Sovellus

Liitos

Käyttökohteet

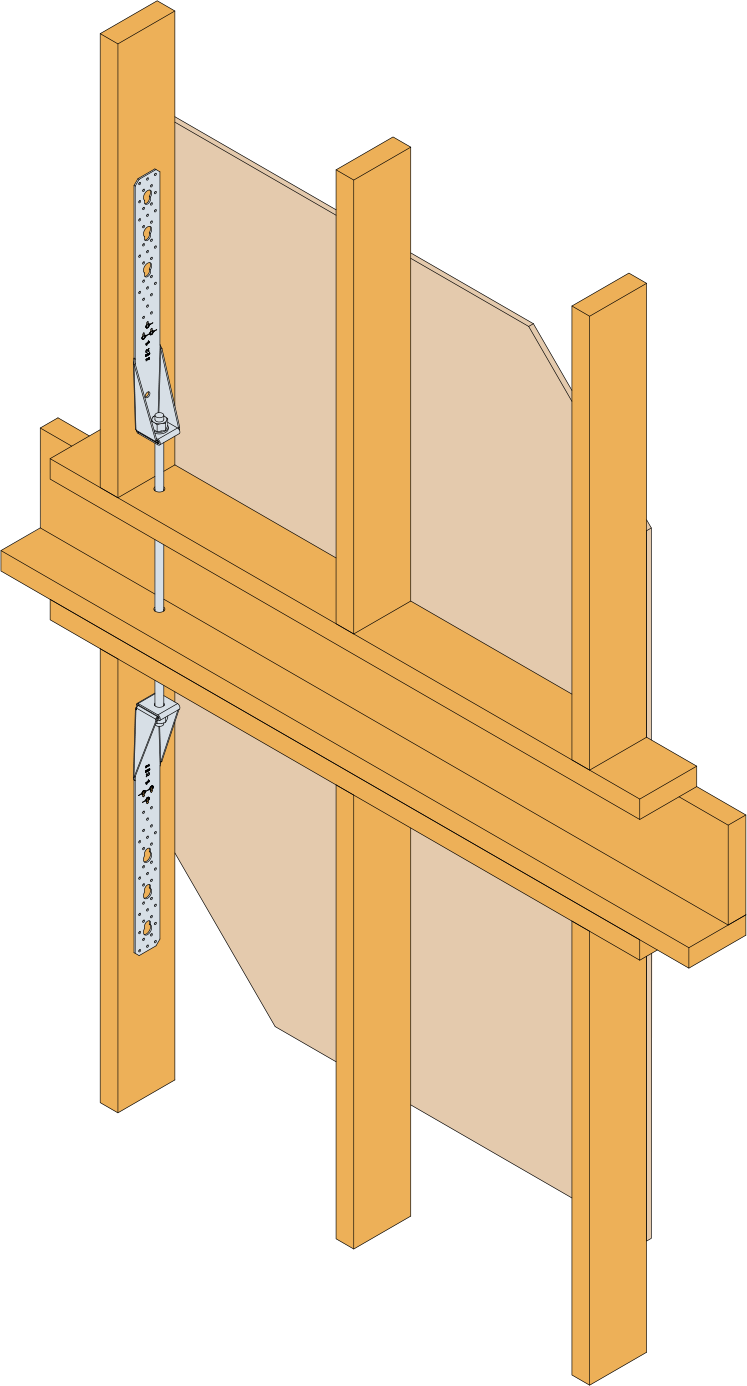

Vetoankkurilla voidaan ankkuroida betoniin puurakenteita, joihin kohdistuu ylöspäin suuntautuvia kuormia. Pitkän pystysuuntaisen osan ansiosta on mahdollista sijoittaa määräysten vaatima määrä nauloja pystysuuntaiseen tolppaan/pilariin – jopa silloin, kun tolpan/pilarin alla on vaakasuuntainen alaohjauspuu

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro	DB nr.	NOBB nr.	Mitat ja ominaisarvot [mm]						Reiät, sivu A							Reiät, sivu B					Box Quantity
Tuotenro	DB nr.	NOBB nr.	A	B	C	D	E	t	Ø4,3	Ø4,7	Ø5	Ura Ø5x12	Ø14	Ø21	Tri	Ø11	Ø17,5	Ø18	Ø21	Ø25	Box Quantity
HTT4	1388657	42922721	314	60	64	11.4	35	2.8	-	18	-	-	-	-	-	-	1	-	-	-	16
HTT5	1388655	42922755	403	56	64	11.4	35	2.8	-	26	-	-	-	-	-	-	1	-	-	-	10
HTT22E	2049836	-	558	60	63	12	33	3	-	-	31	3	-	3	-	-	-	1	-	-	10
HTT31	2151752	-	790	60	90	12	33	3	-	-	41	4	-	6	-	-	-	-	-	1	5

Kestävyyden ominaisarvot

Tuotenro	Liitoskiinnikkeet						Kestävyyden ominaisarvot - Puu-betoni liitos [kN]
	Sivu A				Sivu B		R_1,k(ilman US50/50/8 aluslevyä)								R_1,k (with US50/50/8 washer)
	Määrä	Tyyppi	Qty	Type	Määrä	Tyyppi	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CSA5,0x35	CSA5,0x40	CSA5,0x50	CSA5,0x80	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60
HTT4	n	CNA	-	-	1	M16	min [(n-3.5)*1.66; 15.4; 43/kmod]	min [(n-3.5)*1.83; 18.6; 43/kmod]	min [(n-3.5)*2.22; 24.7; 43/kmod]	min [(n-3.5)*2.36; 31; 43/kmod]	-	-	-	-	min [(n-3.5)*1.66; 19.7]	min [(n-3.5)*1.83; 23.9]	min [(n-3.5)*2.22; 31.7]	min [(n-3.5)*2.36; 39.7]
HTT5	n	CNA	-	-	1	M16	min [(n-3.5)*1.66; 15.4; 43/kmod]	min [(n-3.5)*1.83; 18.6; 43/kmod]	min [(n-3.5)*2.22; 24.7; 43/kmod]	min [(n-3.5)*2.36; 31; 43/kmod]	-	-	-	-	min [(n-3.5)*1.66; 19.7]	min [(n-3.5)*1.83; 23.9]	min [(n-3.5)*2.22; 31.7]	min [(n-3.5)*2.36; 39.7]
HTT22E	n (1)	CNA/CSA	-	-	1	M16	min [(n-3,5)*1,66; 32,6; 57,5/kmod]	min [(n-3,5)*1,83; 39,6; 57,5/kmod]	min [(n-3,5)*2,22; 42,3; 57,5/kmod]	min [(n-3,5)*2,36; 53,1; 57,5/kmod]	min [(n-3.5)*1,99; 91,1; 57,5/kmod]	min [(n-3.5)*2,25; 106,7; 57,5/kmod]	min [(n-3.5)*2,63; 138,2; 57,5/kmod]	min [(n-3.5)*3,5; 232,4; 57,5/kmod]	-	-	-	-
HTT31	n (2)	CNA/CSA	-	-	1	M24	min [(n-4)*1,66; 144,1; 85,1/kmod)	min [(n-4)*1,83; 144,1; 85,1/kmod)	min [(n-4)*2,22; 144,1; 85,1/kmod)	min [(n-4)*2,36; 144,1; 85,1/kmod)	min [(n-4)*1,99; 144,1; 85,1/kmod)	min [(n-4)*2,25; 144,1; 85,1/kmod)	min [(n-4)*2,63; 144,1; 85,1/kmod)	min [(n-4)*3,5; 144,1; 85,1/kmod)	-	-	-	-

n = määrä liitoskiinnikkeet

* 4 CSA5,0x80 asenna aina pitkänomaisten reikien alapäähän.

Kestävyyden ominaisarvot

Tuotenro	Kestävyyden ominaisarvot - Puu-betoni liitos
	Liitoskiinnikkeet						Characteristic capacities - Timber C24 to concrete [kN]
	Sivu A				Sivu B		R_1,k(ilman US50/50/8 aluslevyä)								R_1.k (With US50/50/8 washer)
	Määrä	Tyyppi	Qty	Type	Määrä	Tyyppi	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CSA5.0x80	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
HTT4	18	CNA	-	-	1	M16	15.4	18.6	24.7	31	-	-	-	-	19.7	23.9	31.7	34.2
HTT5	18	CNA	-	-	1	M16	15.4	18.6	24.7	31	-	-	-	-	19.7	23.9	31.7	34.2
HTT22E	26	CNA/CSA	-	-	1	M16	32.6	39.6	42.3	52.3	44.8	50.6	52.3	52.3	-	-	-	-
HTT31	39	CNA/CSA	-	-	1	M24	58.1	64.1	77.4	77.4	69.7	77.4	77.4	77.4	-	-	-	-

Simplified numerical characteristic capacities values are based on load duration and service class assumption (Instantaneous, Service class 2, k_mod = 1.1). For other load duration, service class and fasteners, please refer to ETA-07/0285.

For HTT31, 4 CSA5.0x50 must always be installed on the bottom extremity of the oblong holes to reach the capacities given in the table. For other fasteners in these holes, the calculation shall be calculated according to ETA.

Tuotteiden kapasiteetit Zyklopin avulla, yksinkertaistettuna

Tuotenro	Tuotteiden kapasiteetit ZYKT:llä [kN]
	Liitoskiinnikkeet						Characteristic capacities - Timber C24 to concrete [kN]
	Sivu A				Sivu B		R_1.k
	Määrä	Tyyppi	Määrä	Tyyppi	Määrä	Tyyppi	R_1.k
HTT22E	3	ZYT69	3	CSA5.0x80	1	M16 8.8	-
HTT31	6	ZYT69	4	CSA5.0x80	1	M24 8.8	71.1

The capacities for the ZYKT69 are determine for an embendingth length of the screws of the ZYKT of 280 mm. Details of the Zyklop are givne in ETA-07/0317.

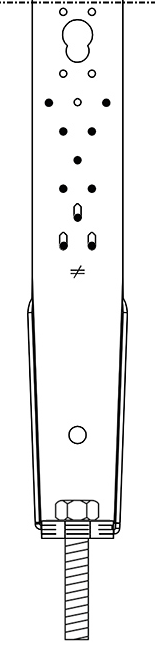

The essential CNA / CSA have to be place in the oblong holes (lower side), and for the HTT22E also in the 2 lowermost holes Ø5 mm.

Tuotteiden kapasiteetit ZTKT:n avulla – UK CLT 2020

Tuotenro	Tuotteiden kapasiteetit ZYKT:llä [kN]
	Liitoskiinnikkeet						Characteristic capacities - Timber C24 to concrete [kN]
	Sivu A				Sivu B		R_1.k [kN]	Yksinkertaistetut arvot
	Määrä	Tyyppi	Määrä	Tyyppi	Määrä	Tyyppi	R_1.k [kN]	R_1.k
HTT4	-	-	-	-	-	-	-	-
HTT5	-	-	-	-	-	-	-	-
HTT22E	3	ZYT69	3	CSA5.0x80	1	M16 8.8	-	-
HTT31	6	ZYT69	4	CSA5.0x80	1	M24 8.8	min [76.4 ; 78.3/kmod]	71.1

The published characteristic capacity is based on instantaneous load duration and service class 2 according to EC5 (EN 1995) – kmod = 1,1. For other load duration and service class, please refer to the ETA.

LGS-suorituskykyarvot – paksuus 1,2 mm – yksi pultti

Tuotenro	Fasteners			Characteristic Capacities [kN]		Turvalliset työkuormat [kN]
	Flange A	Flange B		R_2,K	Deflection at Load [mm]	R_2,SWL,ST	Taipuma kuormituksella [mm]
	Pultti (X34B1016)	Ankkuripultti
	Qty	Qty	Ø [mm]
HTT4	18	1	16	21.2	4.7	14.1	2.6
HTT5	26	1	16	28.9	6.4	18.9	3.2
HTT22E	-	-	-	-	-	-	-
HTT31	-	-	-	-	-	-	-

1. Performance Values are based upon tests completed by Simpson strong Tie U.S I accordance to ICC-ES AC261 - acceptance criteria for connectors used with Cold Formed Steel Structural Members

2. Deflection at Load is the deflection of the hold down measured between the anchor bolt and the strap portion of the hold down when loaded to the stated tension load

3. The engineer or designer shall be responsible for specifying suitable anchor type, embedment & configuration

LGS-suorituskykyarvot – paksuus 1,6 mm – yksi pultti

Tuotenro	Fasteners			Safe Working Loads [kN]		Characteristic Capacities [kN]
	Flange A	Flange B		R_2,SWL,ST	Deflection at Load [mm]	R_2,K	Deflection at Load [mm]
	Pultti (X34B1016)	Ankkuripultti
	Qty	Qty	Ø [mm]
HTT5	26	1	16	18.5	3.2	28.6	6.4

1. Performance Values are based upon tests completed by Simpson strong Tie U.S I accordance to ICC-ES AC261 - acceptance criteria for connectors used with Cold Formed Steel Structural Members

2. Deflection at Load is the deflection of the hold down measured between the anchor bolt and the strap portion of the hold down when loaded to the stated tension load

3. The engineer or designer shall be responsible for specifying suitable anchor type, embedment & configuration

LGS-suorituskykyarvot – paksuus 1,2 mm – selkäkkäin

Tuotenro	Fasteners			Safe Working Loads [kN]		Characteristic Capacities [kN]
	Flange A	Flange B		R_2,SWL,ST	Deflection at Load [mm]	R_2,K	Deflection at Load [mm]
	Pultti (X34B1016)	Ankkuripultti
	Qty	Qty	Ø [mm]
HTT4	18	1	16	19.5	3.2	29.7	6.4
HTT5	26	1	16	20.8	3.2	31	6.4

1. Performance Values are based upon tests completed by Simpson strong Tie U.S I accordance to ICC-ES AC261 - acceptance criteria for connectors used with Cold Formed Steel Structural Members

2. Deflection at Load is the deflection of the hold down measured between the anchor bolt and the strap portion of the hold down when loaded to the stated tension load

3. The engineer or designer shall be responsible for specifying suitable anchor type, embedment & configuration

Asennus

Kiinnittäminen

Kiinnike kiinnitetään tolppaan/pilariin vähintään neljällä CNA4,0xl-naulauslevynaulalla. Kahteen alimpaan reikään asennetaan aina naulat. HTT:n asennus betoniperustukseen tehdään M16-pultilla

Asennus betoniin:
