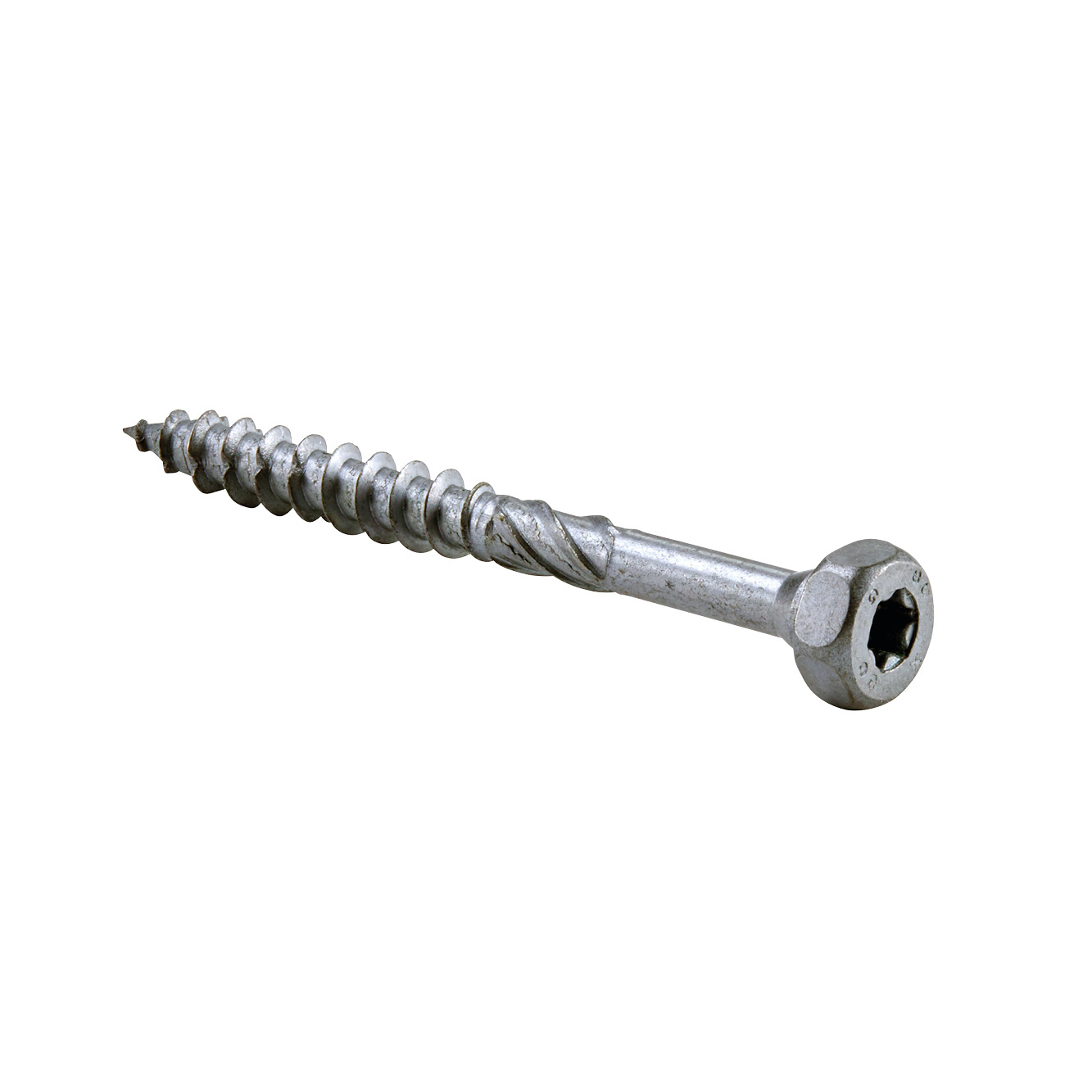

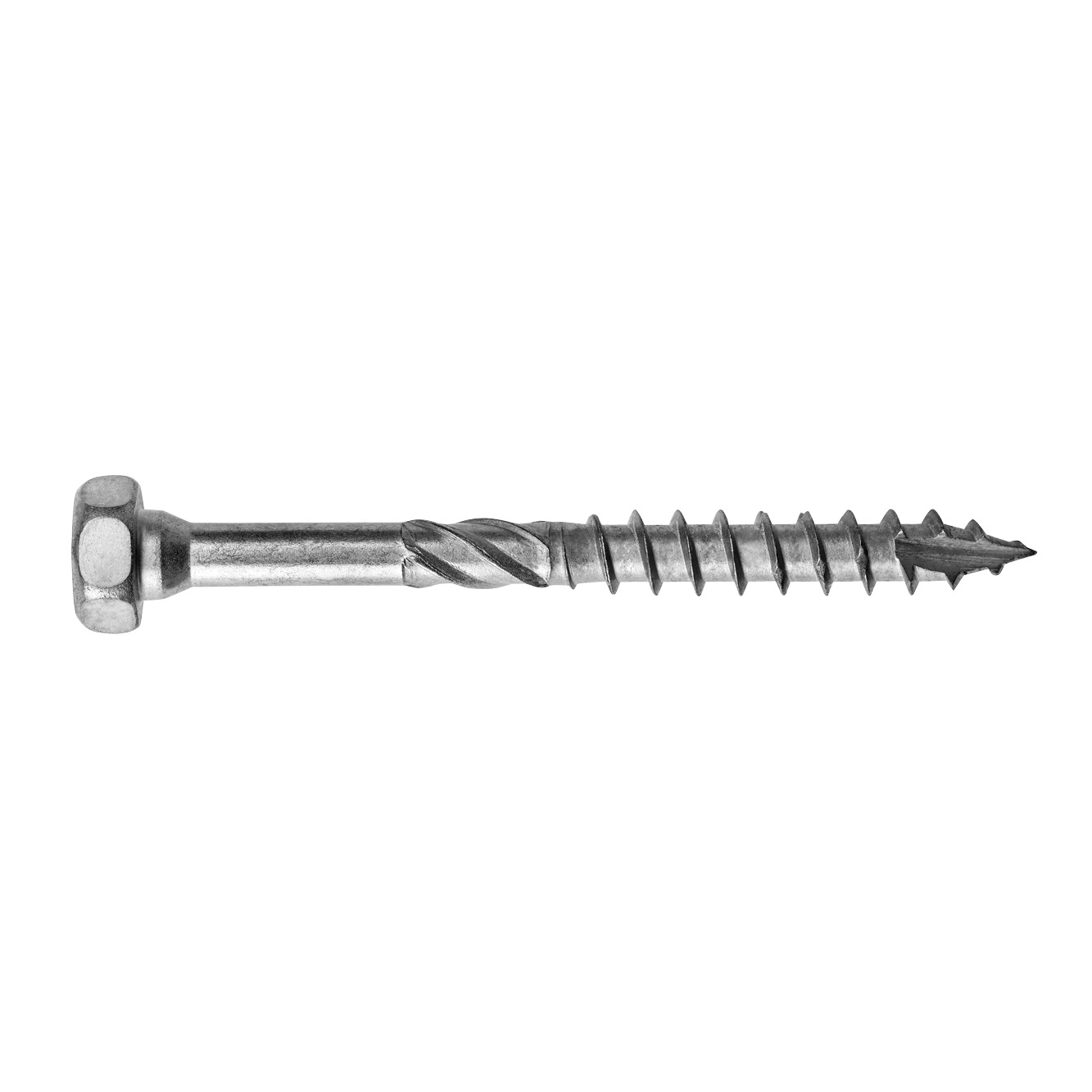

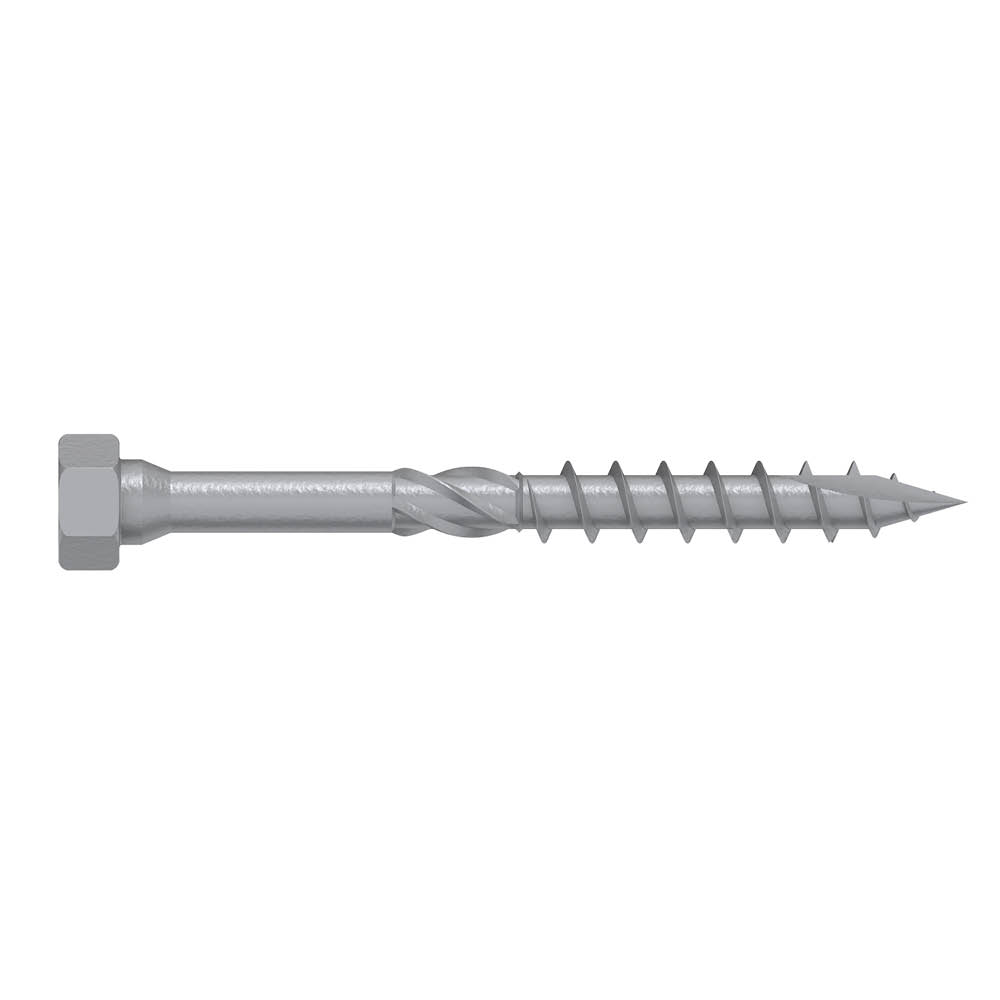

SSH

Kuusiokantainen liitosruuvi Impreg®+

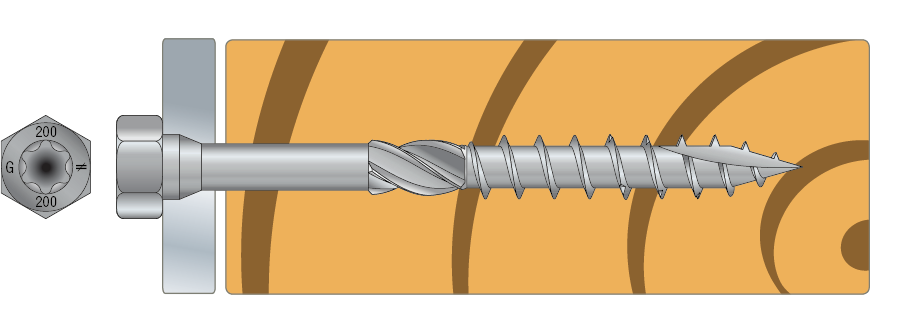

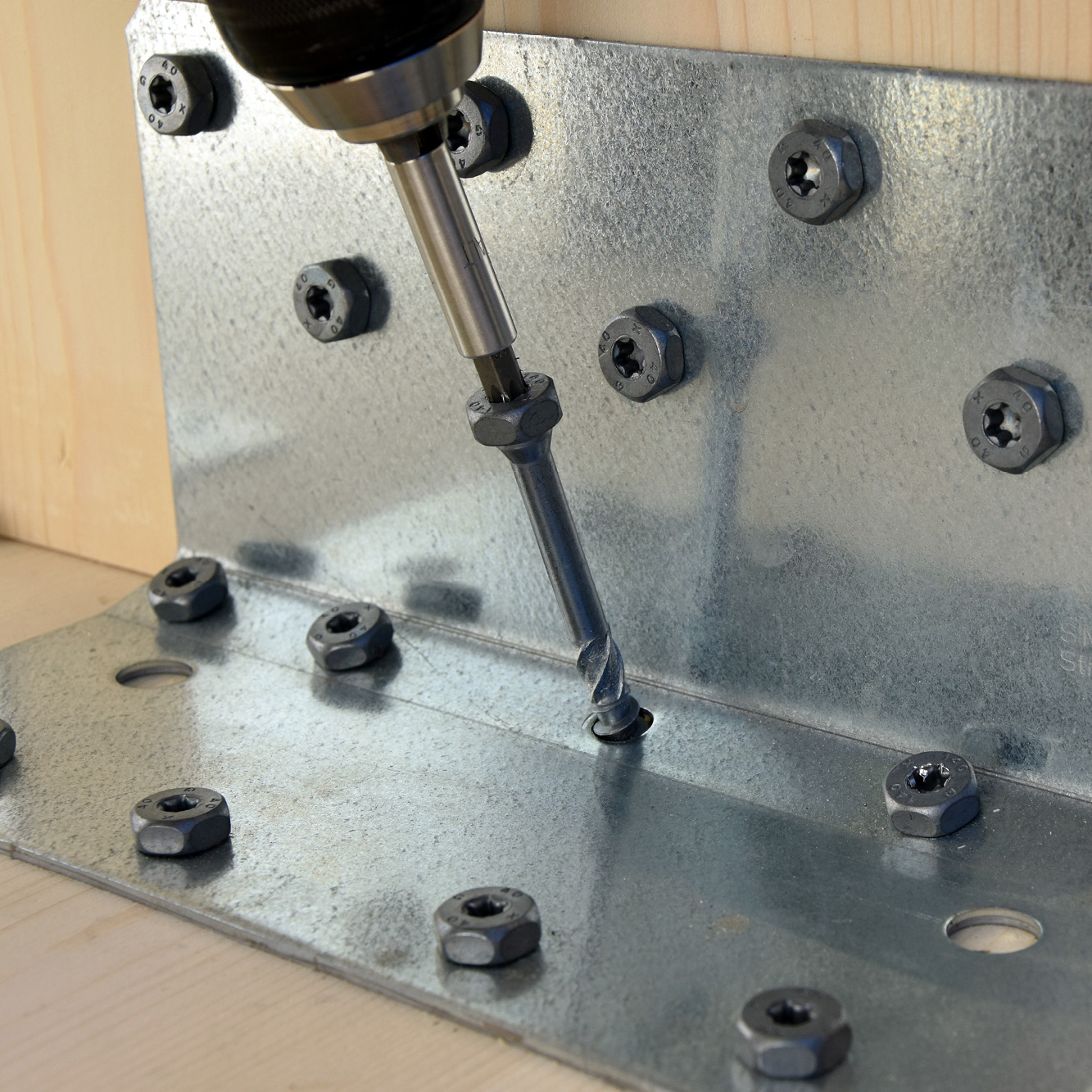

SSH-ruuvia käytetään yhdessä liittimien kanssa, kun vaaditaan suurta kantokykyä. Kannan alla oleva kartiomainen muoto sopii täydellisesti liitosreikään ja muodostaa tukevan asennuksen. Soveltuu ulkokäyttöön. Leikkuukärjen tyyppi 17 estää halkeilun ja valssattu kierre ja sahalaitakierre vähentävät kiristyksen vaatimaa vääntömomenttia. SSH-ruuvissa on sekä kuusisakarainen tähtikolokanta että kuusiokanta, mikä mahdollistaa asennuksen sekä kärkipalalla että holkeilla.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Impreg® +

Outdoor

EPD

Fastener Designer

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Impreg^®+ pinnoite

Hyödyt

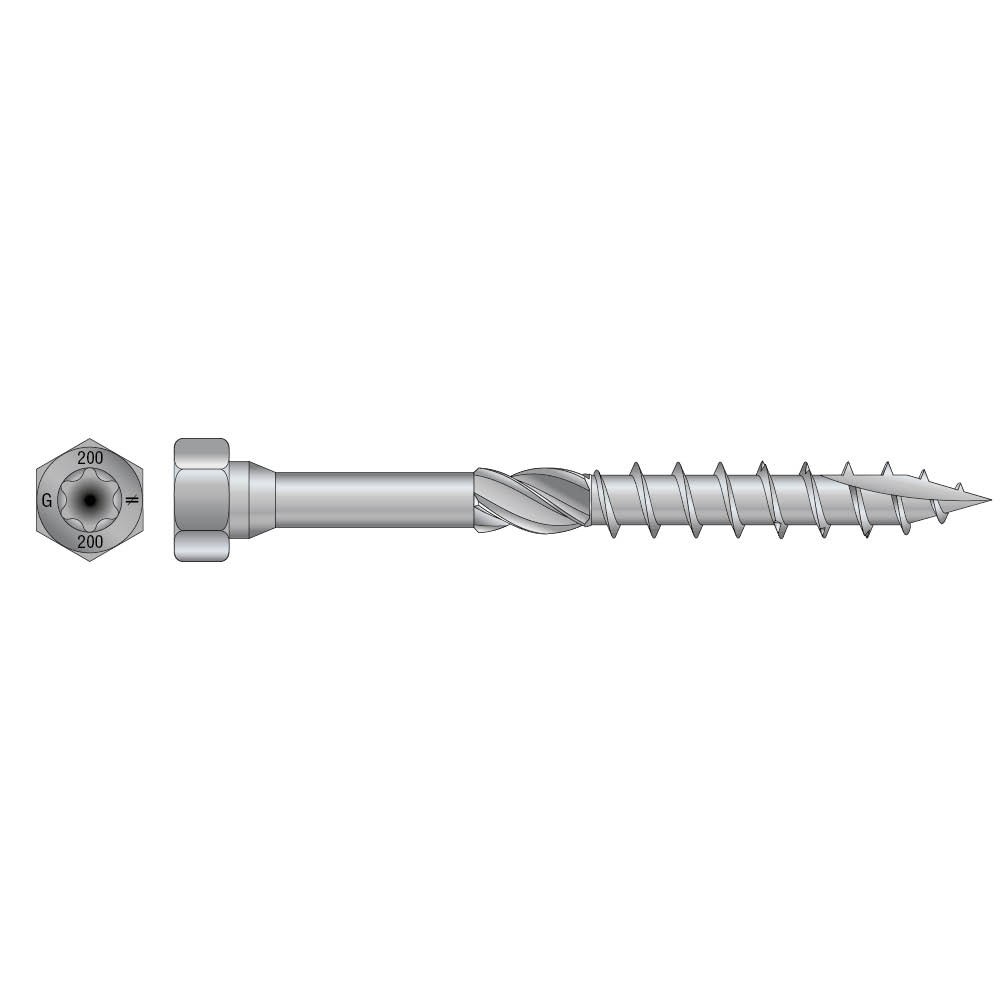

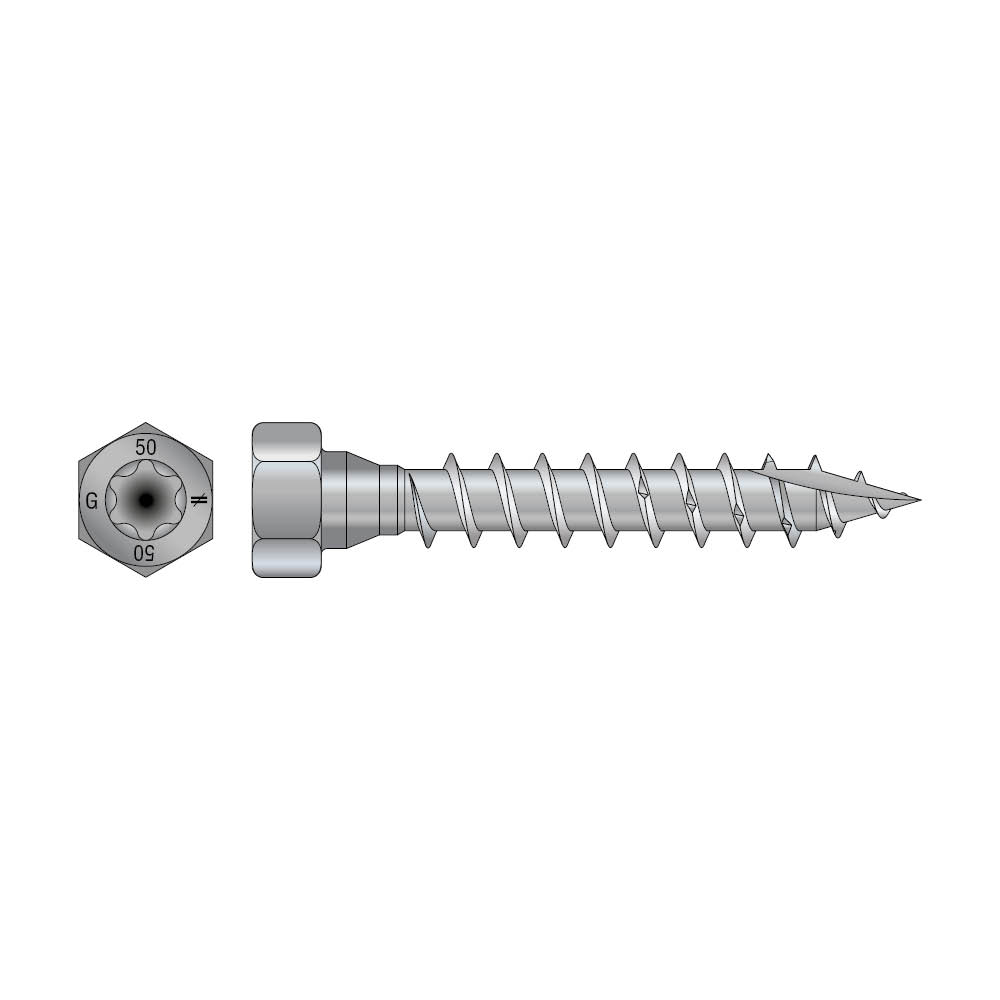

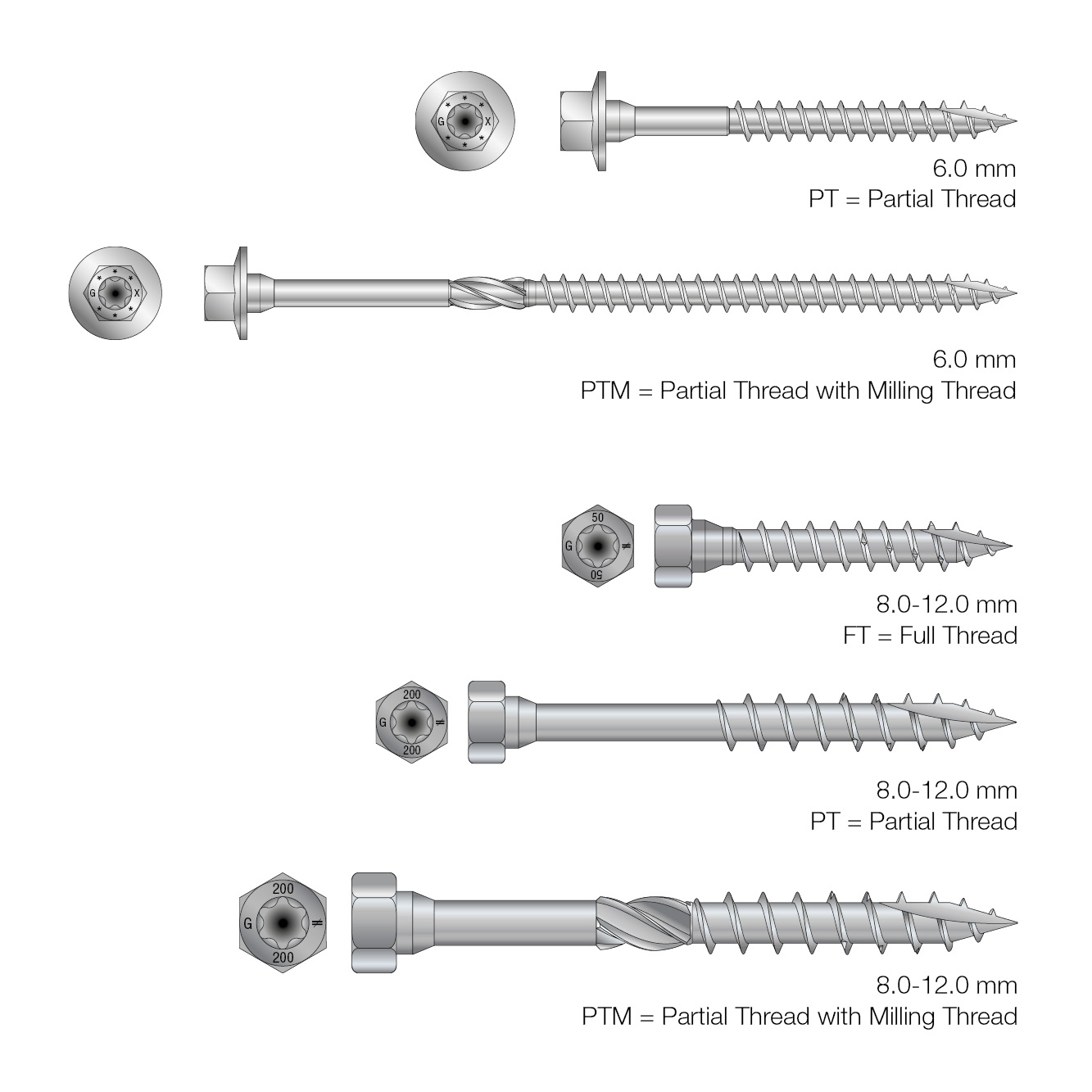

Kuusiokanta ja 6-sakarainen tähtikolo
Kartio maksimaalista sovitetta varten
Jyrsitty kierre
Sahalaitainen karkeakierre
Tyypin 17 kärki

Sovellus

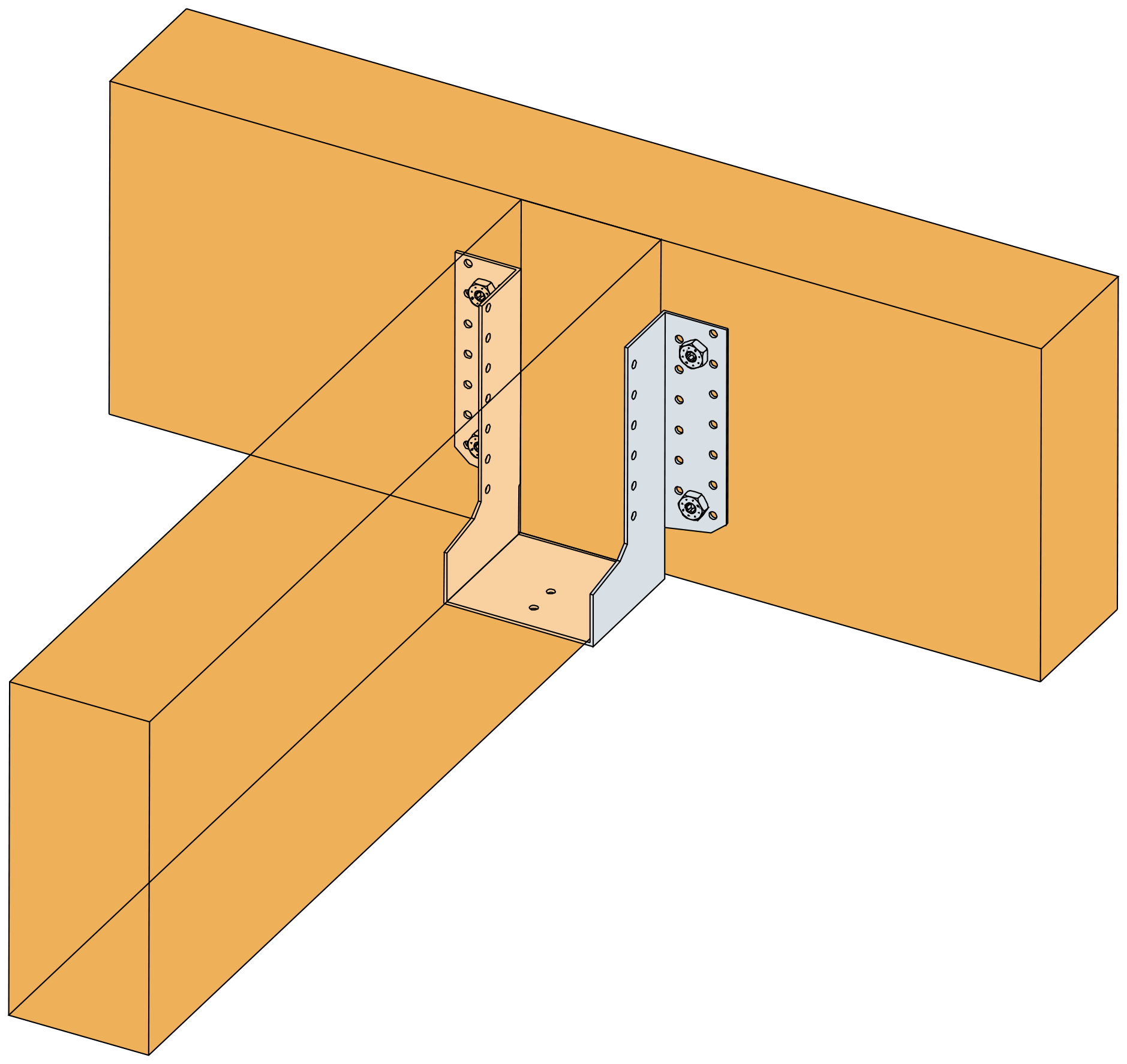

Liitos

Liittimet puuhun

Käyttötarkoitus

Soveltuu ulkokäyttöön

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Tekniset tiedot

Mitat

Mitat


Tuotenro	Item code	Gunnebo tuotenro	Kiinnikkeiden mitat [mm]						bit	Määrä per blisteripakkaus
Tuotenro	Item code	Gunnebo tuotenro	d	l	d_h	h_t	d_uh	l_g	bit	Määrä per blisteripakkaus
SSH6.0X40 Blister	77183	-	6	40	10	4.75	6.1	24	T-30	8

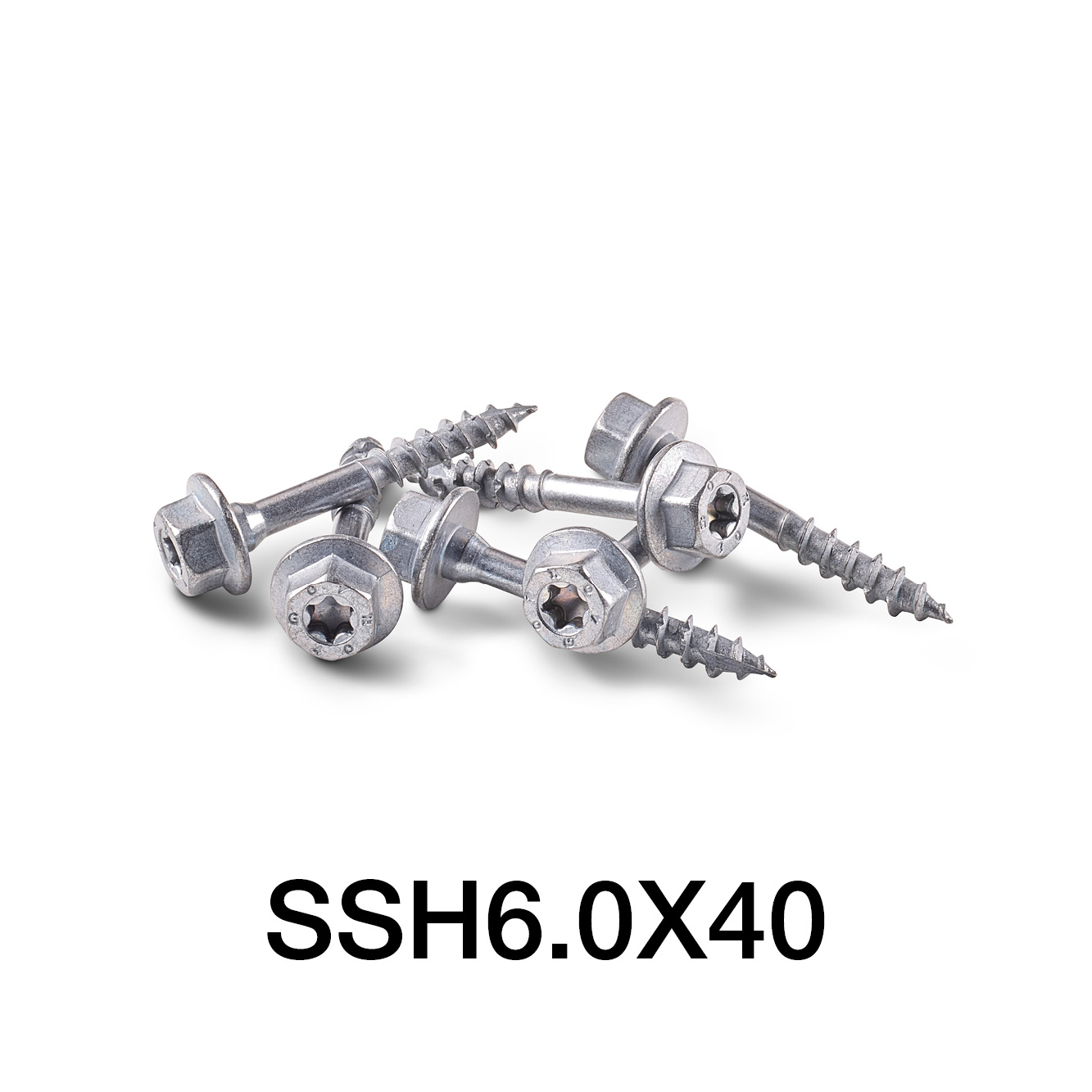

SSH6.0X40	75128	71644		40	10	4.75	6.1	24	T-30	-
SSH6.0X50 Blister	77184	-		50	10	4.75	6.1	33	T-30	8
SSH6.0X50	75129	71645		50	10	4.75	6.1	33	T-30	-
SSH6.0X60	75130	71646		60	10	4.75	6.1	42	T-30	-
SSH6.0X75	75131	71647		75	10	4.75	6.1	42	T-30	-
SSH6.0X90	75132	71648		90	10	4.75	6.1	42	T-30	-
SSH6.0X120	75133	71649		120	10	4.75	6.1	75	T-30	-
SSH8.0x40 Blister	77185	-	8	40	13	5.75	8.2	32	T-40	8
SSH8.0X40	75134	71688		40	13	5.75	8.2	32	T-40	-
SSH8.0x50 Blister	77186	-		50	13	5.75	8.2	42	T-40	8
SSH8.0X50	75135	71689		50	13	5.75	8.2	42	T-40	-
SSH8.0x60 Blister	77187	-		60	13	5.75	8.2	42	T-40	8
SSH8.0X60	75136	71690		60	13	5.75	8.2	42	T-40	-
SSH8.0x80 Blister	77188	-		80	13	5.75	8.2	42	T-40	8

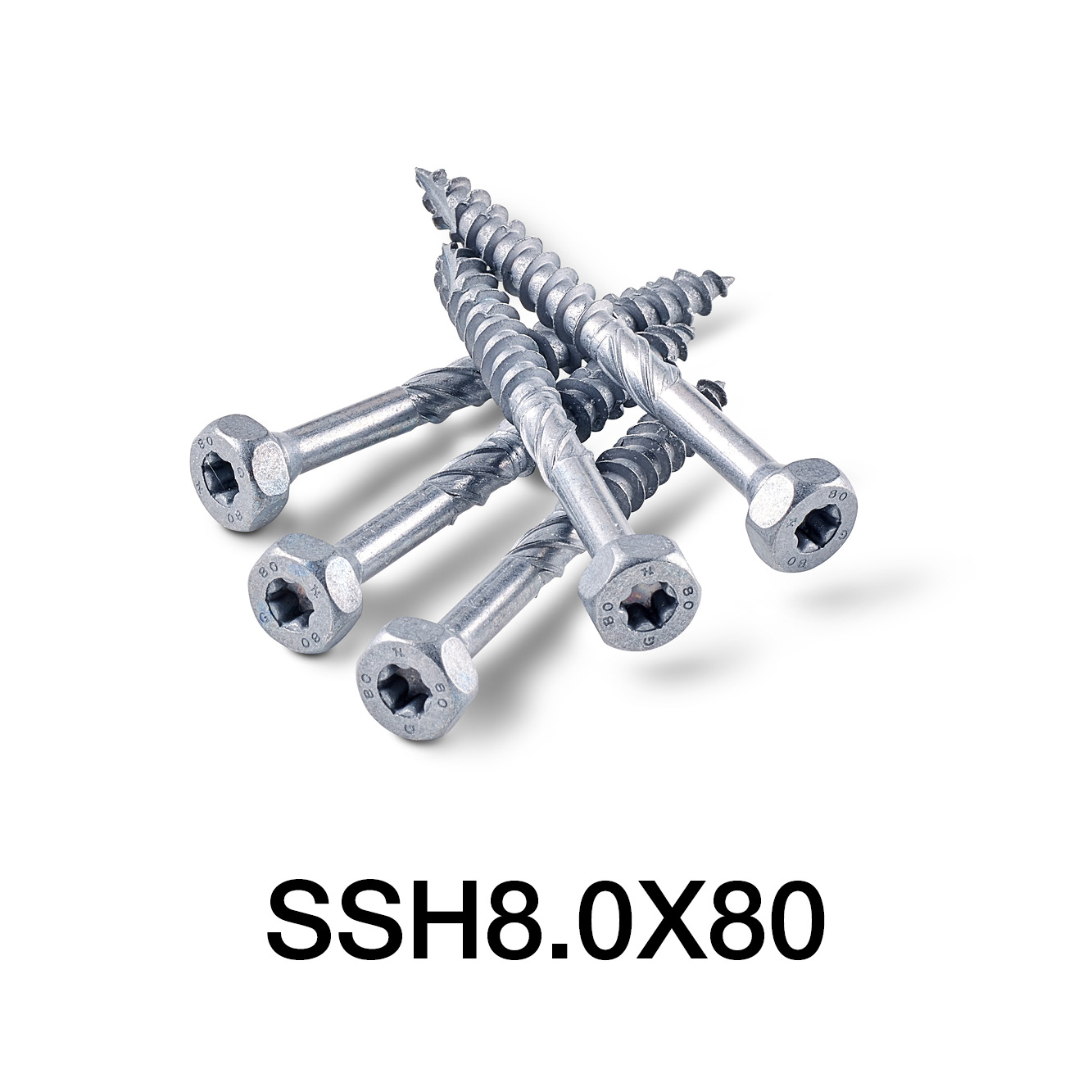

SSH8.0X80	75137	71691		80	13	5.75	8.2	42	T-40	-
SSH8.0x90 Blister	77189	-		90	13	5.75	8.2	42	T-40	8
SSH8.0X90	75138	71692		90	13	5.75	8.2	42	T-40	-
SSH8.0x100 Blister	77190	-		100	13	5.75	8.2	55	T-40	8
SSH8.0X100	75139	71609		100	13	5.75	8.2	55	T-40	-
SSH8.0X120	75140	76762		120	13	5.75	8.2	85	T-40	-
SSH8.0X140	75141	71701		140	13	5.75	8.2	85	T-40	-
SSH8.0X160	75142	73255		160	13	5.75	8.2	110	T-40	-
SSH8.0X180	75143	73256		180	13	5.75	8.2	110	T-40	-
SSH8.0X200	75144	73257		200	13	5.75	8.2	110	T-40	-
SSH8.0X240	75145	73258		240	13	5.75	8.2	110	T-40	-
SSH8.0X260	75146	73212		260	13	5.75	8.2	110	T-40	-
SSH8.0X280	75147	73213		280	13	5.75	8.2	110	T-40	-
SSH8.0X300	75148	73214		300	13	5.75	8.2	110	T-40	-
SSH10.0x40 Blister	77191	-	10	40	15	6	10.2	32	T-40	8
SSH10.0X40	75149	71707		40	15	6	10.2	32	T-40	-
SSH10.0x50 Blister	77192	-		50	15	6	10.2	42	T-40	8
SSH10.0X50	75150	71708		50	15	6	10.2	42	T-40	-
SSH10.0x60 Blister	77193	-		60	15	6	10.2	42	T-40	8

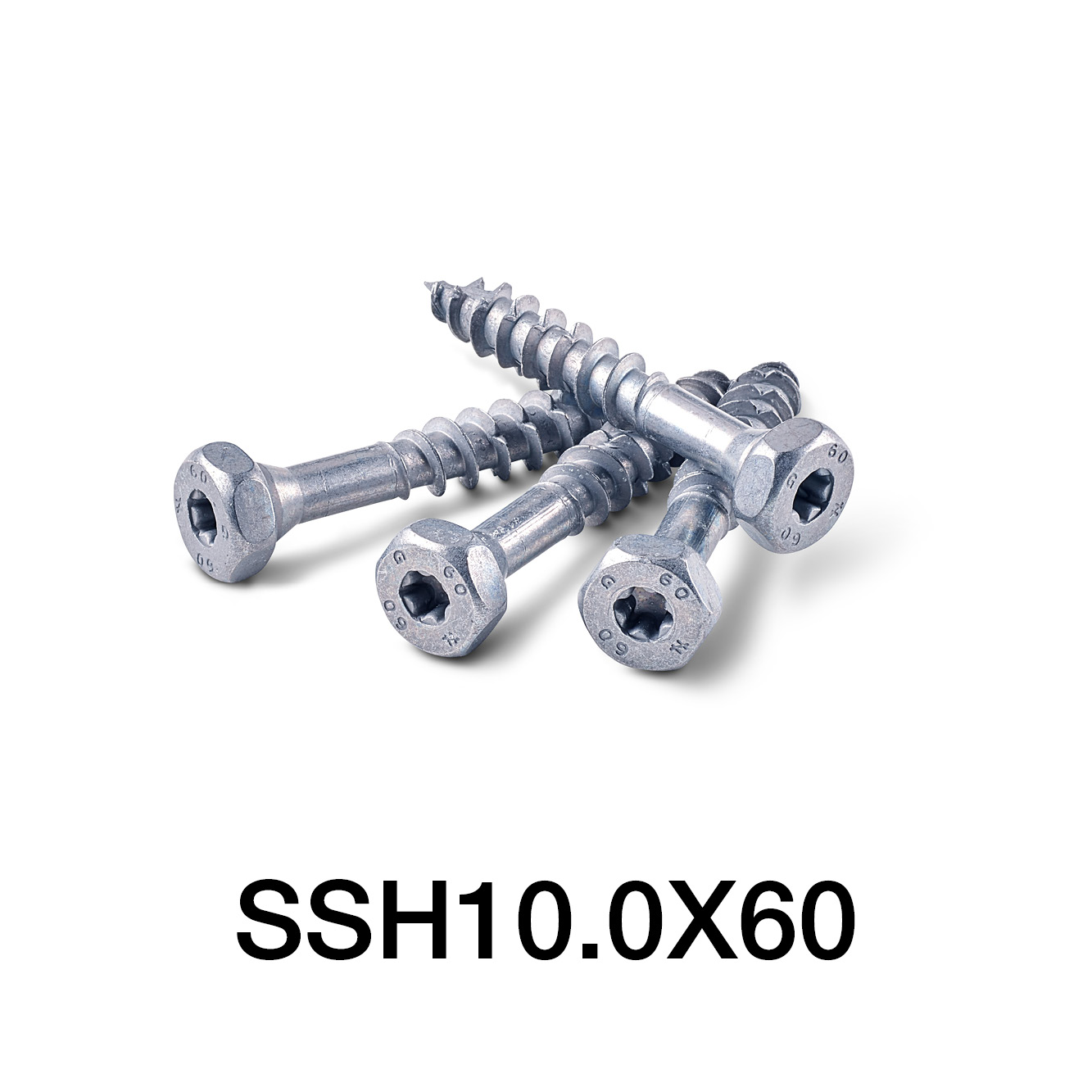

SSH10.0X60	75151	71709		60	15	6	10.2	42	T-40	-
SSH10.0x80 Blister	77194	-		80	15	6	10.2	42	T-40	8
SSH10.0X80	75152	71710		80	15	6	10.2	42	T-40	-
SSH10.0x90 Blister	77195	-		90	15	6	10.2	42	T-40	8
SSH10.0X90	75153	71711		90	15	6	10.2	42	T-40	-
SSH10.0x100 Blister	77197	-		100	15	6	10.2	55	T-40	8
SSH10.0X100	75154	71712		100	15	6	10.2	55	T-40	-
SSH10.0x120 Blister	77198	-		120	15	6	10.2	85	T-40	8
SSH10.0X120	75155	71713		120	15	6	10.2	85	T-40	-
SSH10.0X140	75156	71714		140	15	6	10.2	85	T-40	-
SSH10.0X160	75157	71715		160	15	6	10.2	110	T-40	-
SSH10.0X180	75158	71716		180	15	6	10.2	110	T-40	-
SSH10.0X200	75159	73215		200	15	6	10.2	110	T-40	-
SSH10.0X240	75160	73216		240	15	6	10.2	125	T-40	-
SSH10.0X280	75161	73217		280	15	6	10.2	125	T-40	-
SSH12.0X60	75162	71721	12	60	17	6.25	12.2	48	T-40	-
SSH12.0X80	75163	71722		80	17	6.25	12.2	48	T-40	-
SSH12.0X90	75164	71723		90	17	6.25	12.2	48	T-40	-
SSH12.0X100	75165	71724		100	17	6.25	12.2	55	T-40	-
SSH12.0X120	75166	76761		120	17	6.25	12.2	85	T-40	-
SSH12.0X140	75167	71726		140	17	6.25	12.2	85	T-40	-
SSH12.0X160	75168	71727		160	17	6.25	12.2	110	T-40	-
SSH12.0X180	75169	71728		180	17	6.25	12.2	110	T-40	-
SSH12.0X200	75170	71729		200	17	6.25	12.2	110	T-40	-

Yhteensopivat tuotteet

SSH8.0X40
SSH8.0X50
SSH8.0X60
SSH8.0X80
SSH8.0X90
SSH8.0X100
SSH8.0X120
SSH8.0X140
SSH8.0X160
SSH8.0X180
SSH8.0X200
SSH8.0X240
SSH8.0X260
SSH8.0X280
SSH8.0X300
SSH10.0X40
SSH10.0X50
SSH10.0X60
SSH10.0X80
SSH10.0X90
SSH10.0X100
SSH10.0X120
SSH10.0X140
SSH10.0X160
SSH10.0X180
SSH10.0X200
SSH10.0X240
SSH10.0X280
SSH12.0X60
SSH12.0X80
SSH12.0X90
SSH12.0X100
SSH12.0X120
SSH12.0X140
SSH12.0X160
SSH12.0X180
SSH12.0X200

SAE⁽¹⁾ = SAE200 and SAE250
SAE⁽²⁾= SAE300, SAE340, SAE380, SAE440 and SAE500

Tuotteen ominaisuudet

Tuotenro	Tyypillinen vääntölujuus - f_tor,k [Nm]
Tuotenro	Taivutuslujuus - M_y,k [Nm] [Nm]	Tyypillinen vetoparametri - f_ax,k,90° [N/mm²] [N/mm²]	Tyypillinen läpivetoparametri - f_head,k [N/mm²] [N/mm²]	Tyypillinen vetolujuus - f_tens,k [kN] [kN]	Characteristic torsional strength - f_tor,k [Nm]	Torsiosuhde
SSH6.0X40	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X50	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X60	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X75	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X90	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X120	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH8.0X40	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X50	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X60	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X80	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X90	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X100	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X120	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X140	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X160	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X180	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X200	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X240	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X260	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X280	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X300	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH10.0X40	-	-	-	-	-	-
SSH10.0X50	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X60	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X80	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X90	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X100	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X120	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X140	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X160	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X180	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X200	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X240	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X280	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH12.0X60	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X80	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X90	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X100	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X120	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X140	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X160	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X180	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X200	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH6.0	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH8.0	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH10.0	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH12.0	52.3	12.2	18.8	40.4	62.4	≥ 1,5

Ruuvien SSH8.0x40 ja SSH10.0x40 ominaisuudet ovat nähtävissä yhteensopivien tuotteiden tietosivuilla (katso yllä oleva taulukko).

Abacus

Teräksen ja puun ominaiskapasiteetit

SSH6.0X40
SSH6.0X50
SSH6.0X60
SSH6.0X75
SSH6.0X90
SSH6.0X120
SSH8.0X40
SSH8.0X50
SSH8.0X60
SSH8.0X80
SSH8.0X90
SSH8.0X100
SSH8.0X120
SSH8.0X140
SSH8.0X160
SSH8.0X180
SSH8.0X200
SSH8.0X240
SSH8.0X260
SSH8.0X280
SSH8.0X300
SSH10.0X40
SSH10.0X50
SSH10.0X60
SSH10.0X80
SSH10.0X90
SSH10.0X100
SSH10.0X120
SSH10.0X140
SSH10.0X160
SSH10.0X180
SSH10.0X200
SSH10.0X240
SSH10.0X280
SSH12.0X60
SSH12.0X80
SSH12.0X90
SSH12.0X100
SSH12.0X120
SSH12.0X140
SSH12.0X160
SSH12.0X180
SSH12.0X200

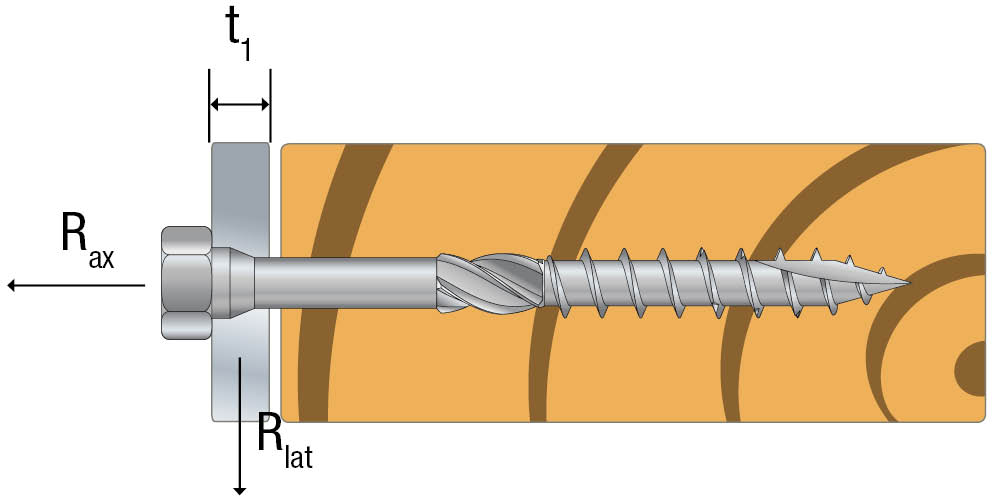

Shear capacities are given for thick (t_st = d) and thin (t_st = 0,5xd) steel plates under the following configurations:

R_v.pre.k: installation with predrilling
R_v.nopre.k: installation without predrilling

These capacities are valid for C24 timber grades or higher.
For intermediate steel thicknesses, capacities shall be calculated by linear interpolation between the limiting thin and thick plate values.
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.
