AA60280

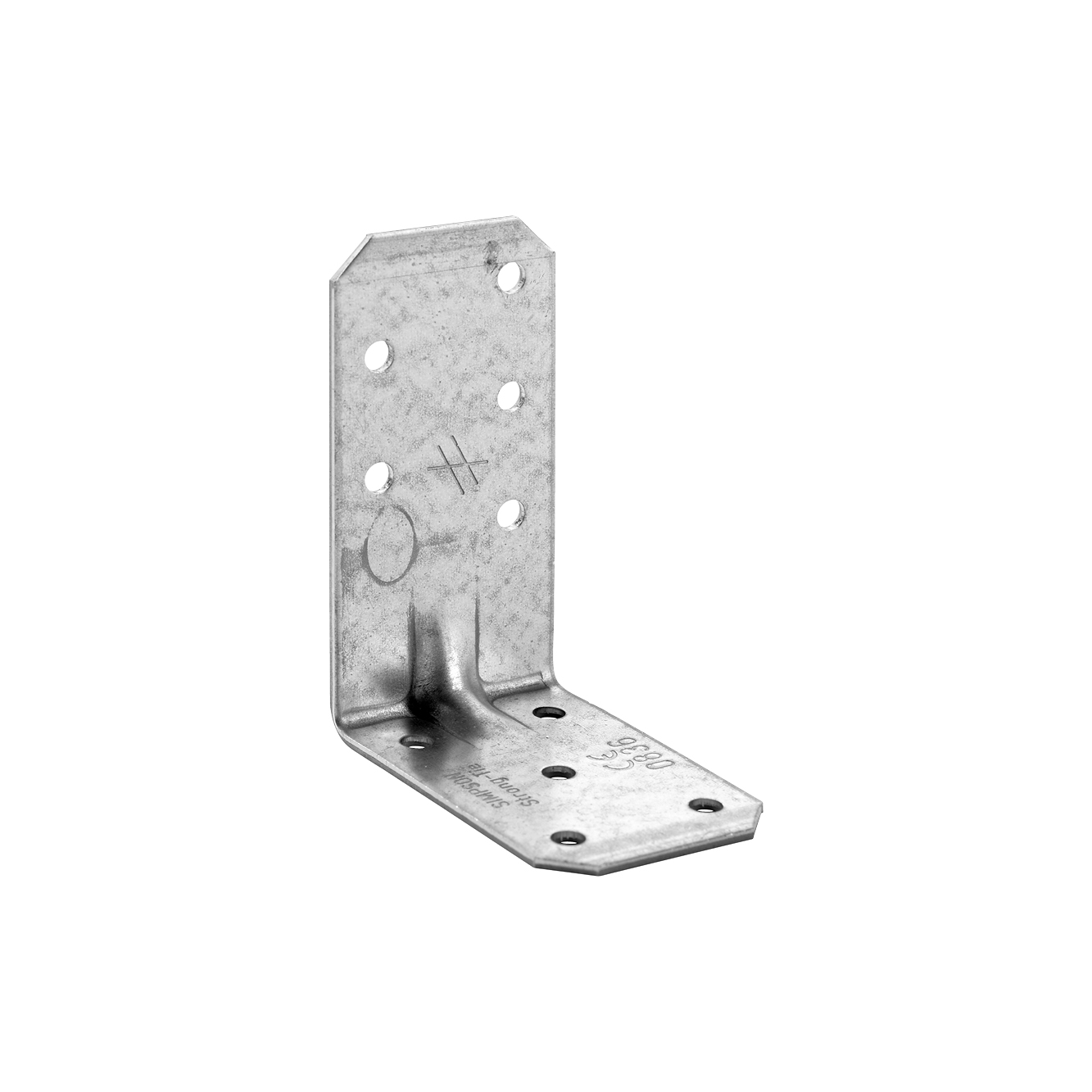

Kulmalevyt AA60280

AA-kulmalevyjä käytetään palkki-palkkiliitoksissa.

CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Kulmalevy pienehköille rakenteille

Sovellus

Liitos

  • Puu puuhun

Käyttötarkoitus

  • Palkki palkkiin

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro Mitat ja ominaisarvot [mm] Reiät, sivu A Reiät, sivu B
A B C t Ø5 [mm] Ø5 [mm]
AA60280 83 62 40 2 5 5

Kestävyyden ominaisarvot

Tuotenro Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
Liitoskiinnikkeet Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
Sivu A Sivu B R1.k R2.k = R3.k R4.k = R5.k
Määrä Määrä CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AA60280 5 5 2.9 4.5 4.1 6.2 min (1,4; 1,3 / kmod ) min (2,2; 2,1 / kmod )

* Kestävyysarvot palkin leveydelle b = 80 mm ja epäkeskisyydelle e = 120 mm

Esimerkiksi:
Kaksi AA60280-kulmalevyä palkki-palkkiliitoksessa, kuorman aikaluokka: lyhytaikainen; kmod = 0,9
Täysi kiinnitys CNA4,0x40-naulauslevynauloilla. Palkin leveys b = 75 mm.
Kuormitukset: F1,d = 1,1 kN ja F5,d = 0,3 kN (e = 130 mm).

R1,d = taulukkoarvo x kmod / γM = 2,8 x 0,9 / 1,4 = 1,8 kN
R5,d = taulukkoarvo x kmod / γM = (1,1 / 0,90,5) x 0,9 / 1,4 = 0,8 kN

Yhdistetty kuormitus:
