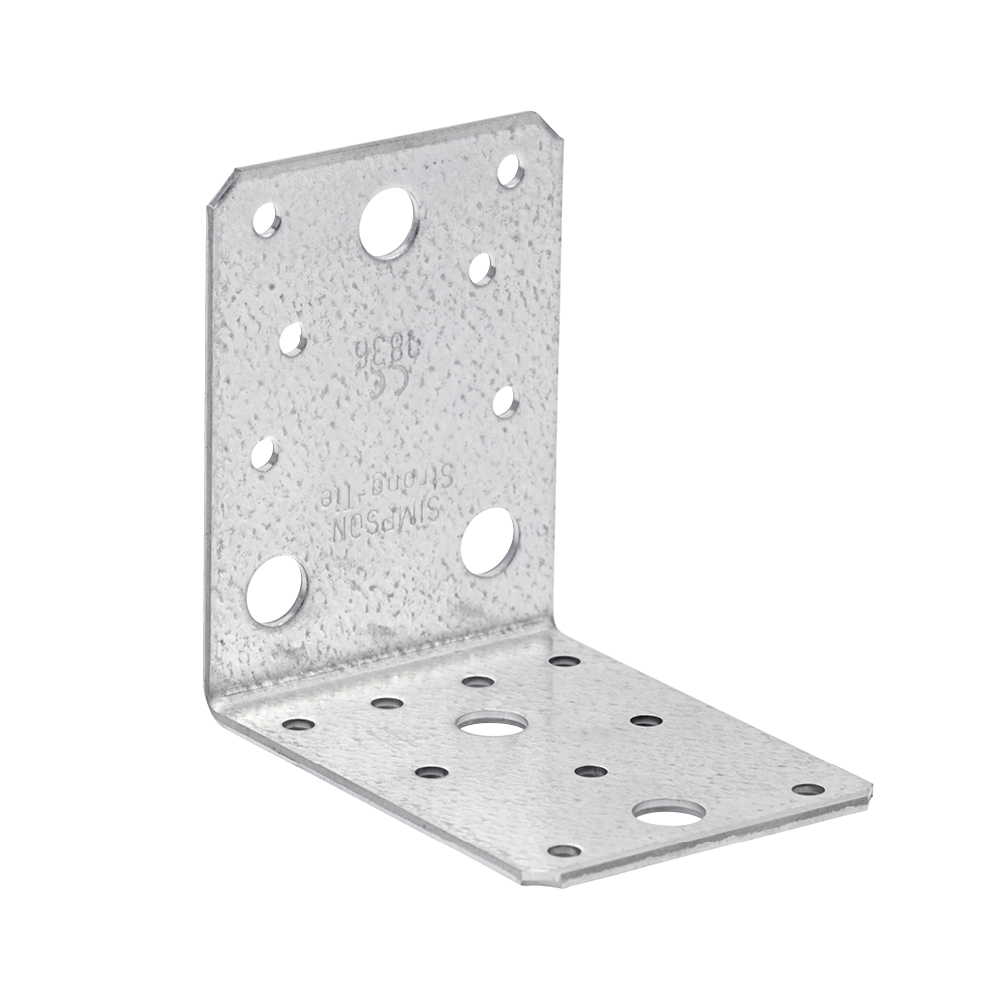

Kulmalevyt AB (70 90 105)

AB-kulmalevyjä käytetään kantavien puurakenteiden liitoksissa. Kiinnikkeitä käytetään esimerkiksi palkki-palkkiliitoksissa, palkki-pilariliitoksissa ja ristiliitoksissa.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Indoor

Electrogalvanized steel Z275

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

AB-kulmalevyjä käytetään kantavien puurakenteiden liitoksissa

Sovellus

Liitos

Puu puuhun

Käyttötarkoitus

Palkki palkkiin
Palkki pilariin
Kulmaliitos

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro	Mitat ja ominaisarvot [mm]				Reiät, sivu A			Reiät, sivu B			Box Quantity
Tuotenro	A	B	C	t	Ø5	Ø8.5	Ø11	Ø5	Ø8.5	Ø11	Box Quantity

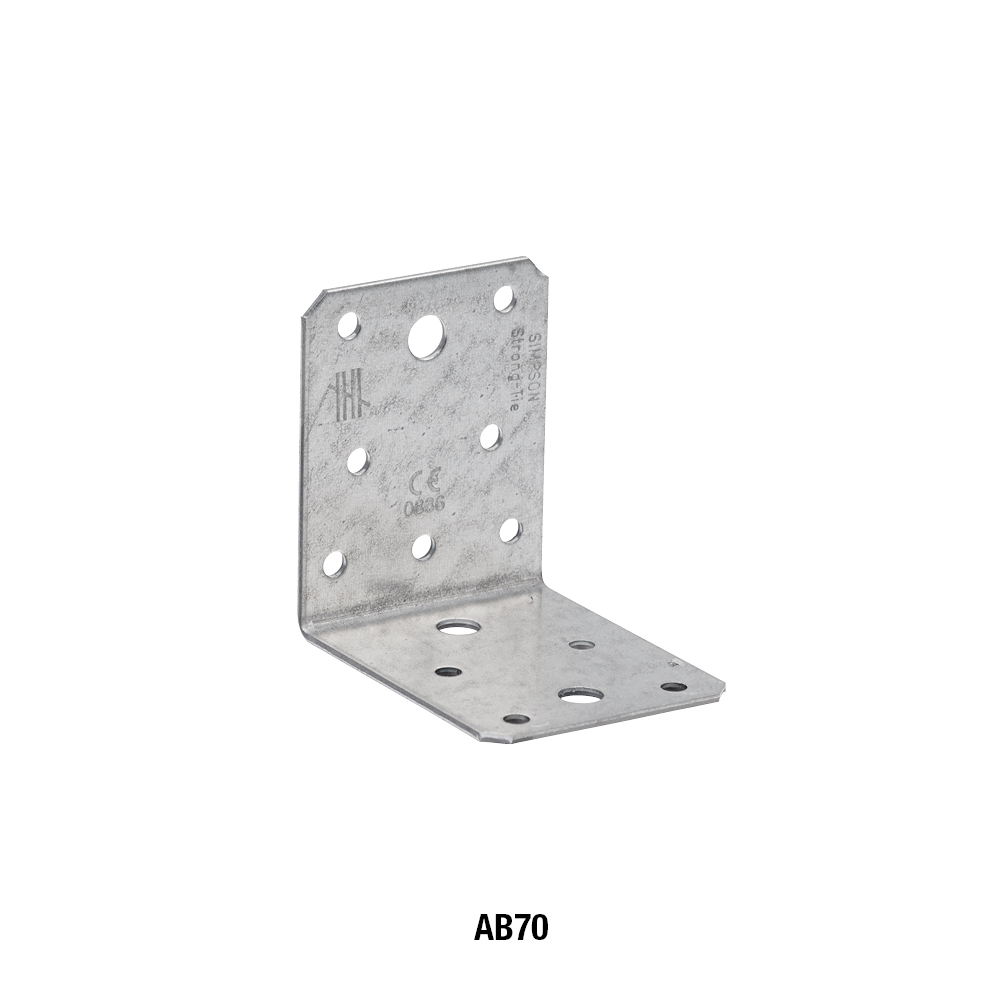

AB70	70	70	55	2	4	2	-	7	1	-	100

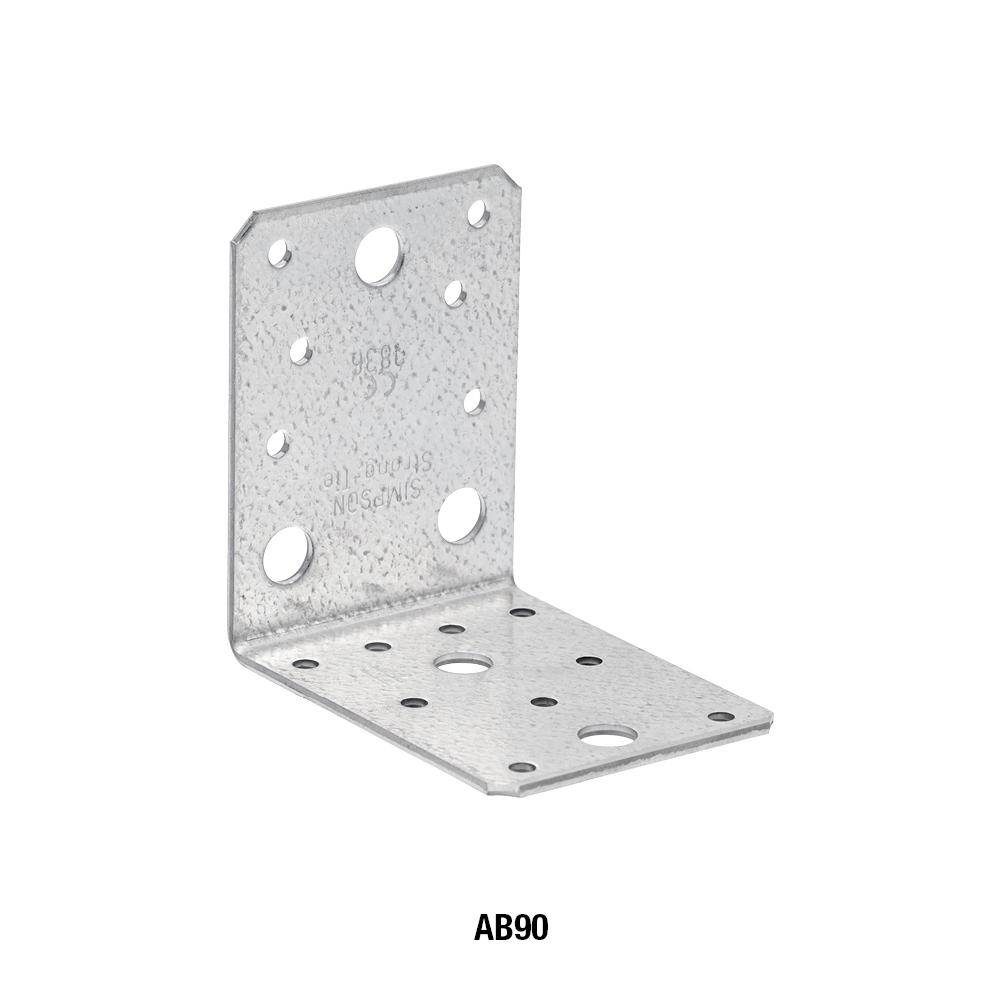

AB90	88	88	65	2.5	6	-	3	9	-	2	100
AB105	103	103	90	3	8	-	3	11	-	3	50

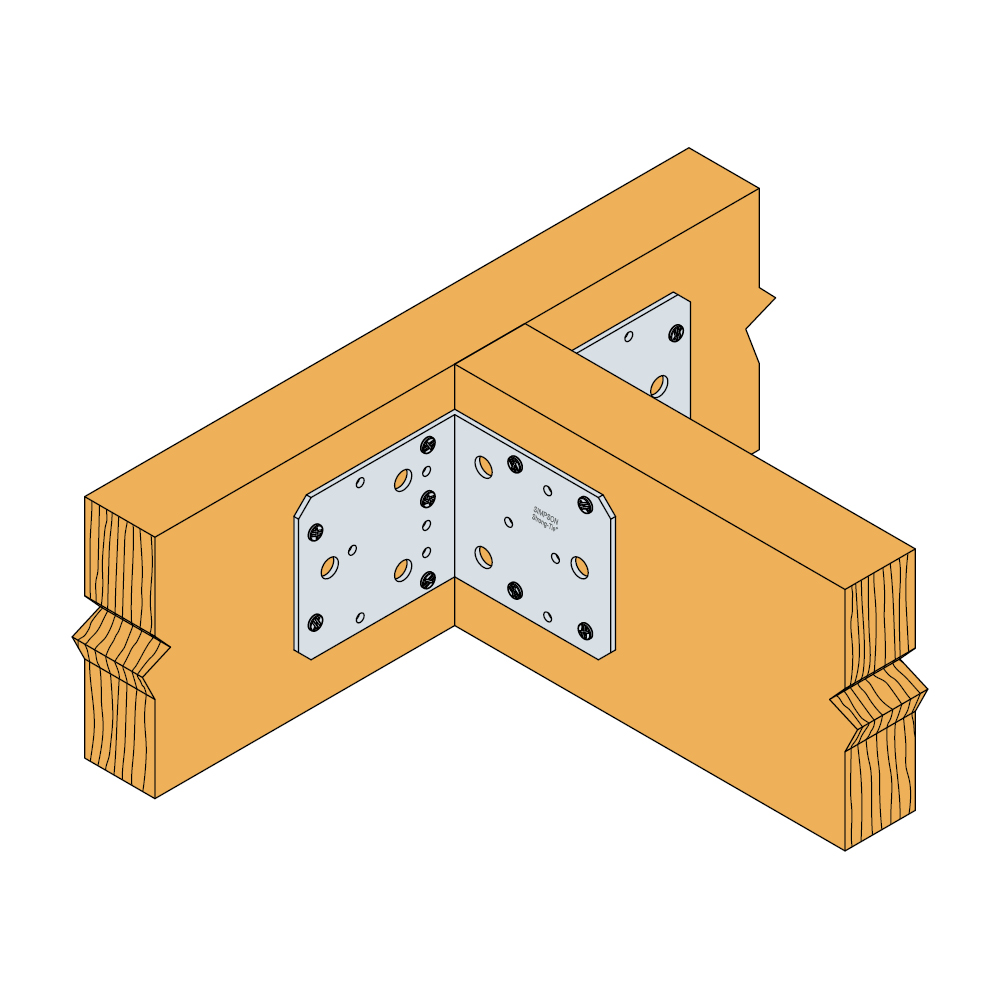

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys - 2 kulmalevyä liitosta kohden

Tuotenro	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
	Sivu A	Sivu B	R_1.k			R_2.k = R_3.k			R_4.k = R_5.k⁽¹⁾
	Määrä	Määrä	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70	4	7	3.1/kmod^0.3	3.9/kmod^0.3	-	4.8	5.3	7.5	1.4/kmod^0.3	-
AB90	6	9	4.2/kmod^0.3	5.1/kmod^0.3	7.5/kmod^0.3, max: 6.9/kmod	6.8	7.1	10.4	1.9/kmod^0.3	2.5/kmod^0.5
AB105	8	11	7.0/kmod^0.3	8.5/kmod^0.3	12.7/kmod^0.3	12.2	13.3	18.1	3.3/kmod^0.3	4.7/kmod^0.3

k_modon muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus.
* R_4/5,k on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm. Muut b- ja e-arvot ovat osoitteessa www.strongtie.fi
Jos ylemmän palkin kiepahdus on estetty, kestävyyden ominaisarvot R_1,k ja R_2/3,kliitokselle, jossa on vain yksi kulmalevy, ovat puolet taulukon 2 arvoista. Jos palkin kiepahdusta ei ole estetty, lisätietoja on ETA-tiedoissa sivustossamme www.strongtie.fi

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Osittainen kiinnitys - 2 kulmalevyä liitosta kohden

Tuotenro	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Osittainen kiinnitys
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
	Sivu A	Sivu B	R_1.k		R_2.k = R_3.k		R_4.k= R_5.k⁽¹⁾
	Määrä	Määrä	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70	2	3	3.9/kmod^0.3	-	3.8	5.6	1.4/kmod^0.3	-
AB90	4	4	3.1/kmod^0.3	4.4/kmod^0.3	5.5	7.3	1.2/kmod^0.5	1.7/kmod^0.3
AB105	4	5	5.4/kmod^0.3	7.4/kmod^0.3	4	7.5	2.1/kmod^0.5	2.9/kmod^0.4

k_mod on muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus.
1) R_4/5,k on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm. Muut b- ja e-arvot ovat osoitteessa www.strongtie.fi
Jos ylemmän palkin kiepahdus on estetty, kestävyyden ominaisarvot R_1,k ja R_2/3,kliitokselle, jossa on vain yksi kulmalevy, ovat puolet arvoista. Jos palkin kiepahdusta ei ole estetty, lisätietoja on ETA-tiedoissa sivustossamme www.strongtie.fi

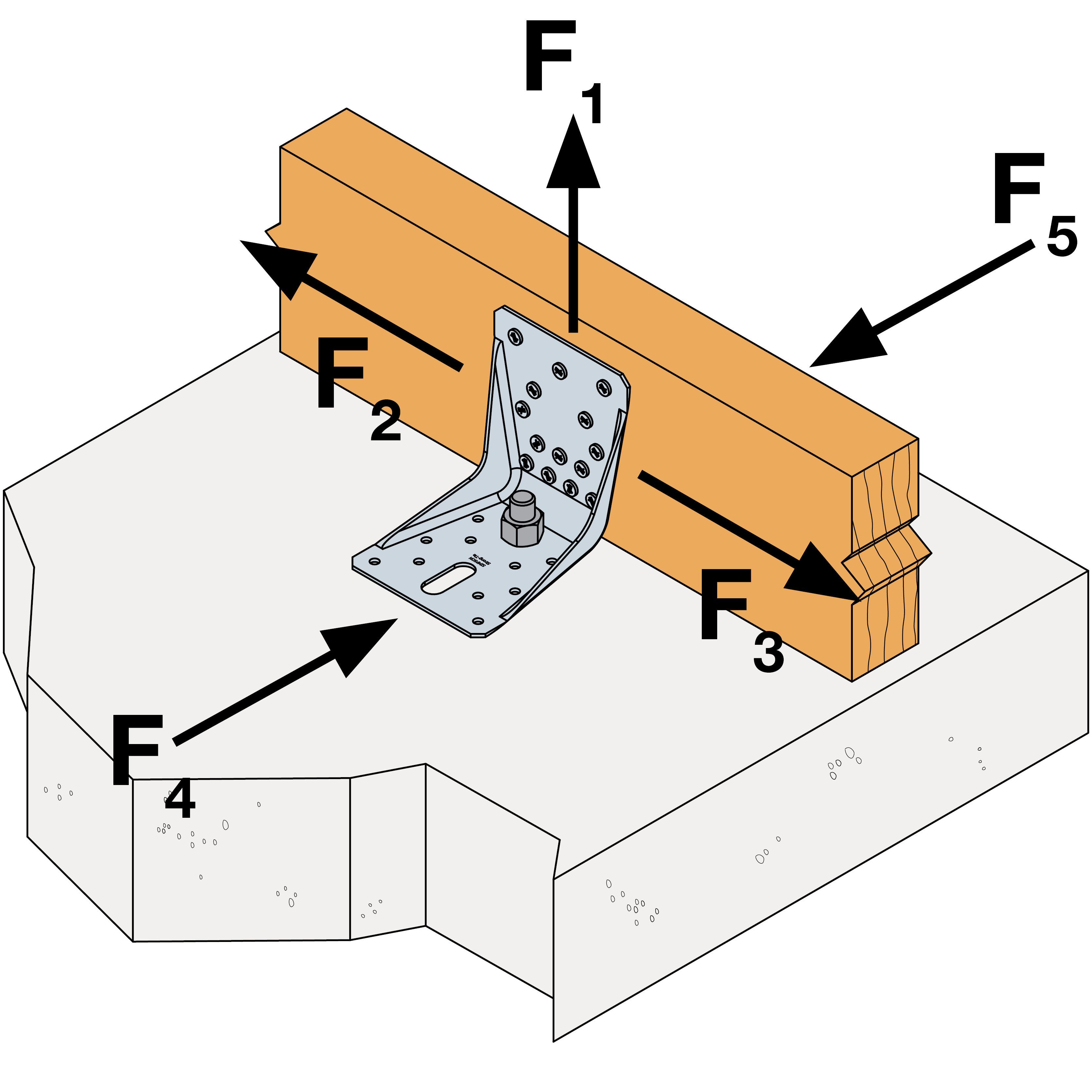

Kestävyyden ominaisarvot - Palkki betoniin liitos - 2 kulmalevyä liitosta kohden

Tuotenro	Kestävyyden ominaisarvot - Palkki betoniin liitos
	Liitoskiinnikkeet				Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
	Sivu A		Sivu B		R_1.k			R_2.k = R_3.k
	Määrä	Tyyppi	Määrä	Tyyppi	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
AB90	5	CNA*	2	Ø10	5.4/kmod	5.4/kmod	5.4/kmod	4.73	5.03	6.66
AB105	5	CNA*	2	Ø10	min (12.3 ; 11.3/kmod)	min (13.7 ; 11.3/kmod)	min (19.7 ; 11.3/kmod)	4.8	5.1	6.8

Katso ominaiskantokykytaulukon sarakkeista kiinnitystyypit, joita voidaan käyttää laipassa A. Kapasiteetit vaihtelevat käytetyn kiinniketyypin mukaan.

Katso sopivat ankkurit Simpson Strong-Tie -ankkurituotevalikoimasta. Tyypillisiä ankkuriratkaisuja ovat BOAXII, SET-XP, WA, AT-HP riippuen betonityypistä, välietäisyyksistä ja reunaetäisyyksistä.

Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.

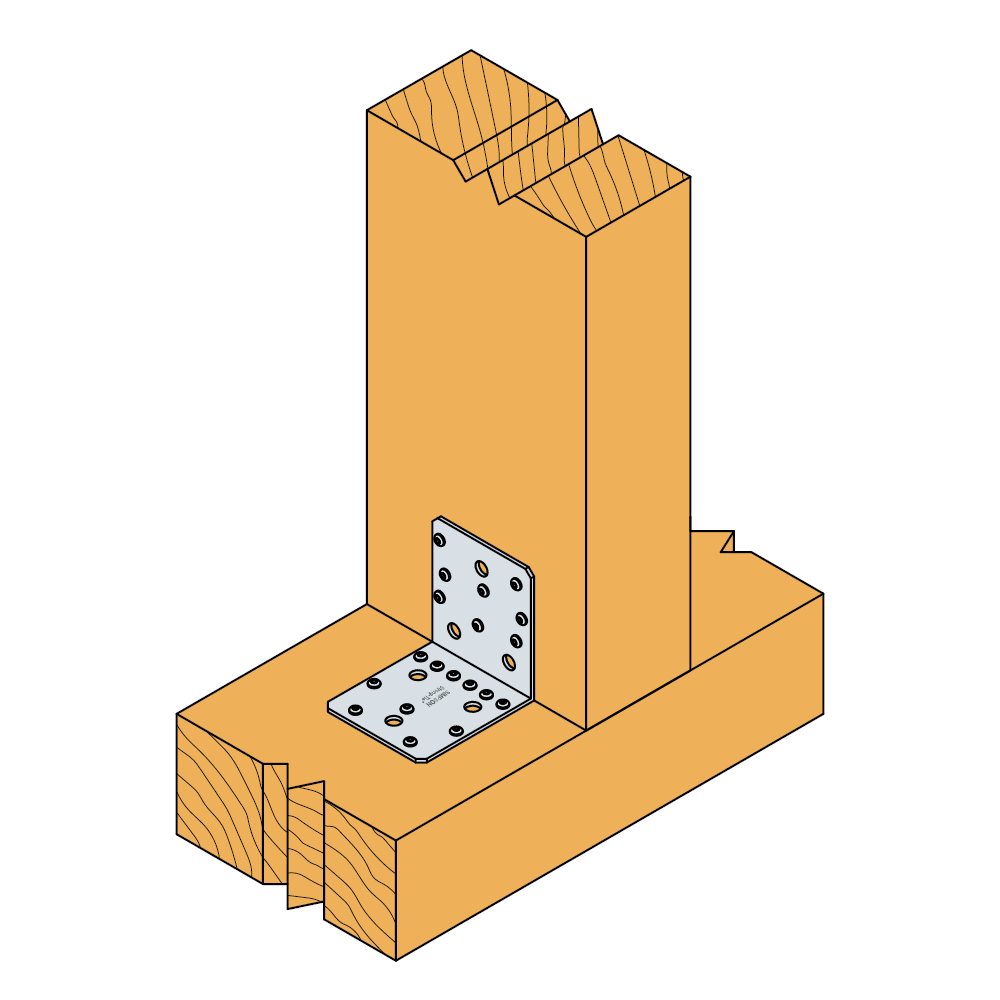

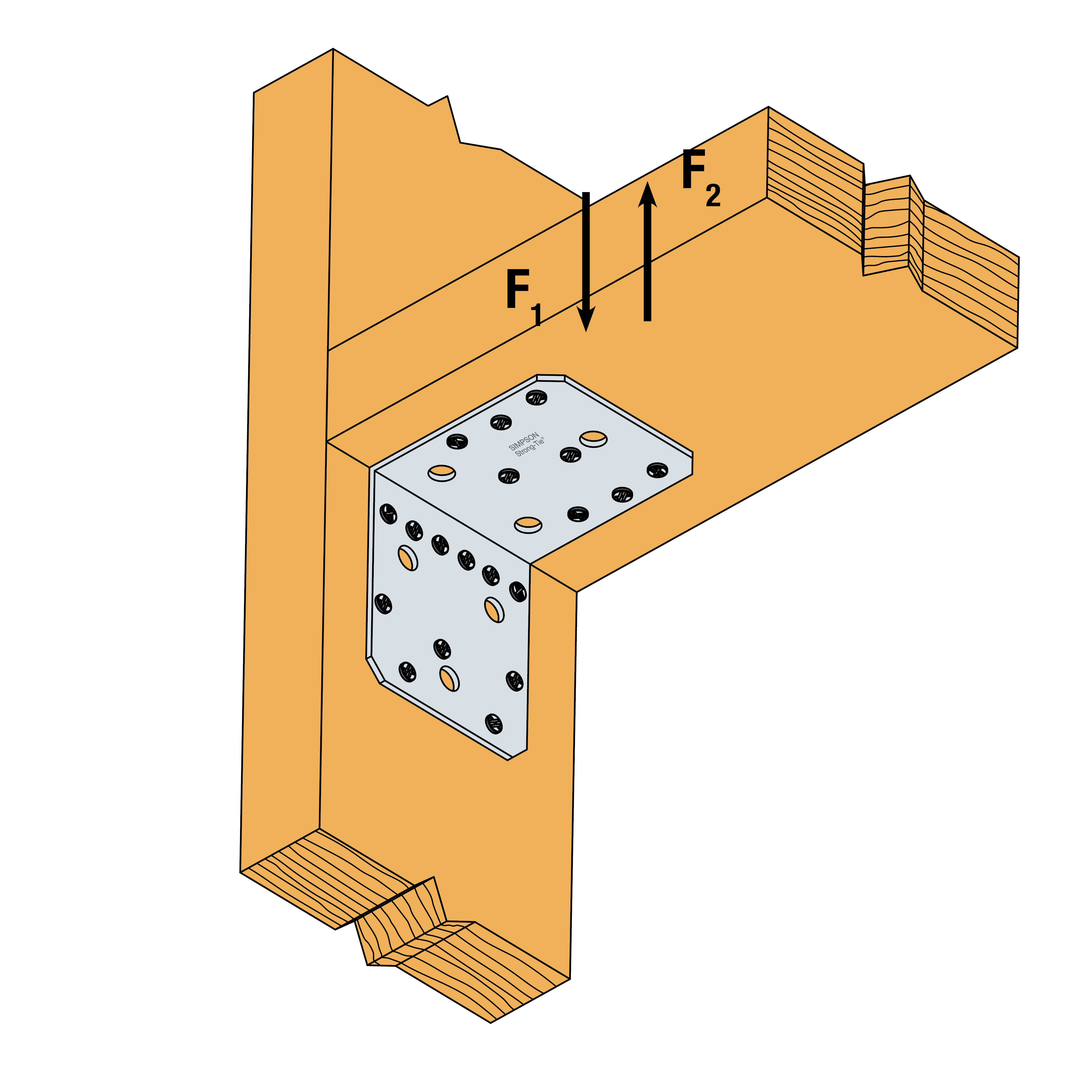

Kestävyyden ominaisarvot - Palkki-pilariliitokset - 1 kulmalevy liitosta kohden

Tuotenro	Kestävyyden ominaisarvot - Palkki-pilariliitokset
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden [kN]
	Sivu A	Sivu B	R_1.k				R_2.k
	Määrä	Määrä	Läppä käännetty alaspäin		Läppä käännetty ylöspäin		CNA4.0x40	CNA4.0x60
	Määrä	Määrä	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB90	4	4	5.2/ kmod^0.55	5.2/ kmod^0.55	4.0/ kmod^0.5	4.0/ kmod^0.5	0.7/ kmod	0.7/ kmod
AB105	6	5	10,0; max:9,8/ kmod	9.4/ kmod^0.6	8.1/ kmod^0.75	8.1/ kmod^0.75	1.4/ kmod	1.4/ kmod

k_mod on muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus.

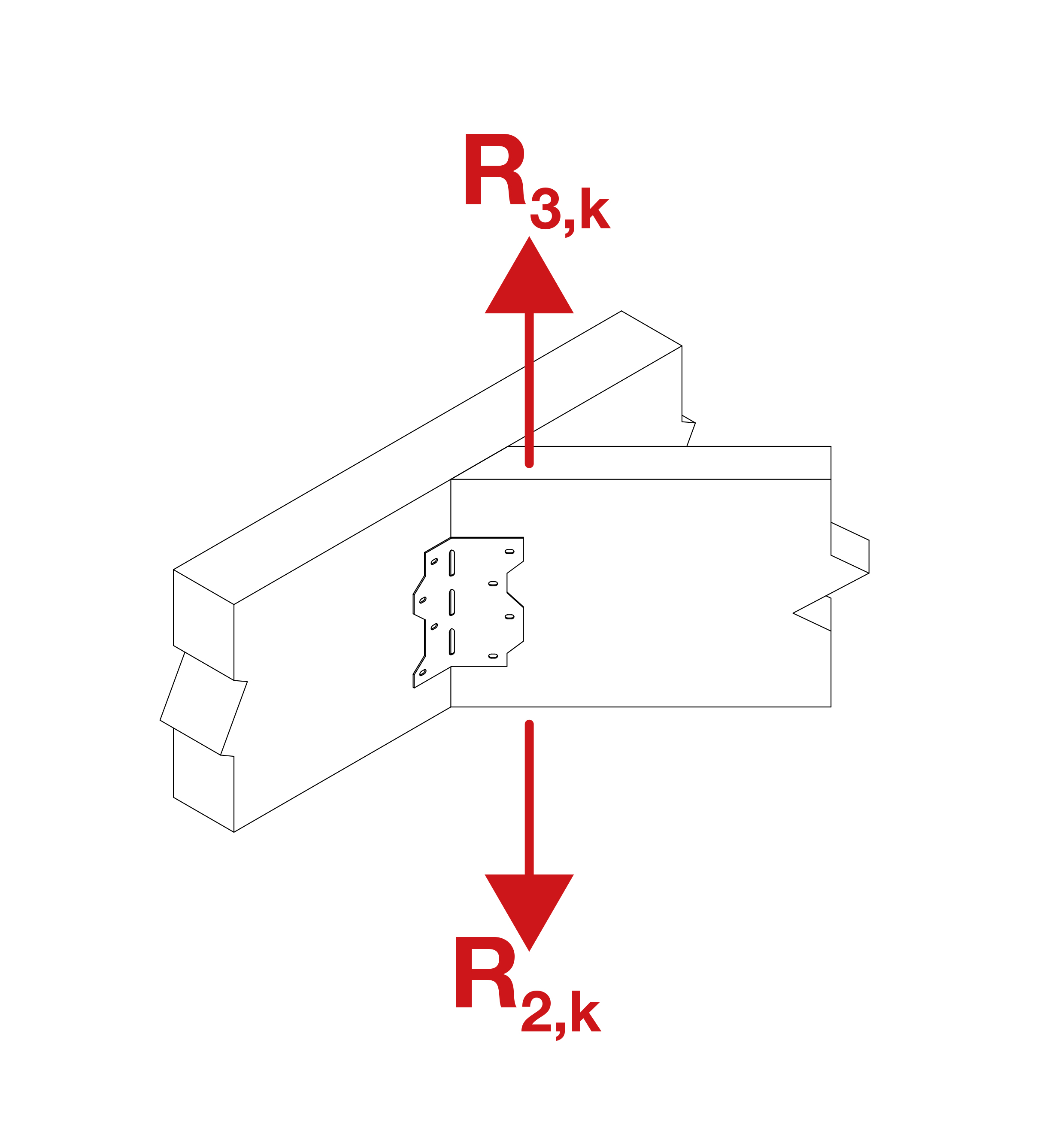

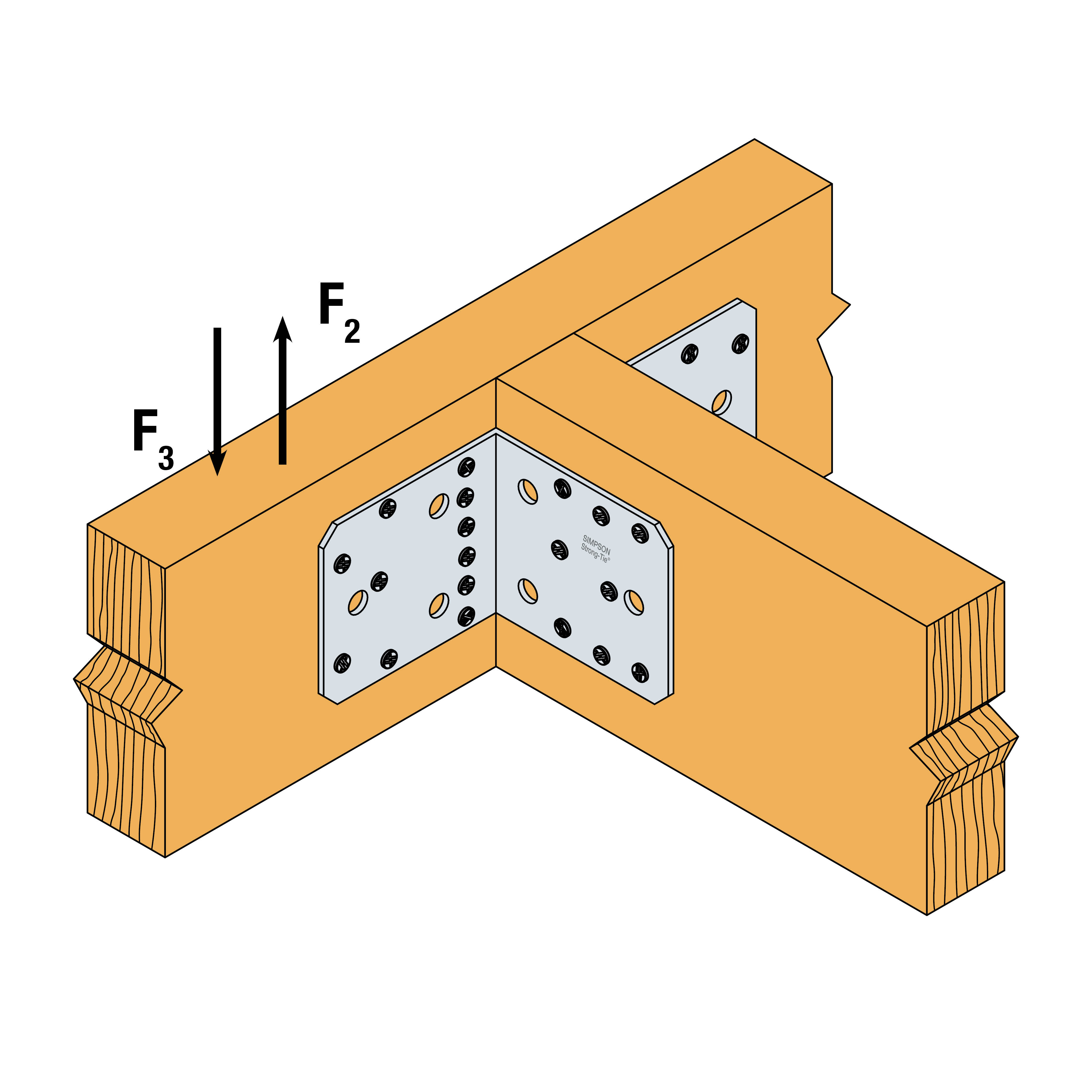

Kestävyyden ominaisarvot - Vaihto - 2 kulmalevyä liitosta kohden

Tuotenro	Kestävyyden ominaisarvot - Palkki-palkkiliitos
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
	Sivu A	Sivu B	R_2.k = R_3.k
	Määrä	Määrä	CNA4.0x40	CNA4.0x60
AB90	9	6	7.2	10.2
AB105	11	8	13.3	18.1

Esimerkki:
Kaksi AB105-kulmalevyä palkki-palkkiliitoksessa, kuorman aikaluokka: lyhytaikainen; k_mod = 0,9. Puutavaran leveys b = 100 mm. Vähimmäiskiinnitys CNA4,0x40-naulauslevynauloilla.
Kuormitukset: F_1,d = 1,8 kN ja F_4,d = 1,0 kN (e = 105 mm).
R_1,d = taulukkoarvo x k_mod / γ_M = 5,2 / 0,9^0,3 x 0,9 / 1,4 = 3,4 kN
Jos palkin leveys b ja etäisyys e eroavat taulukon 2 arvoista, kestävyys on katsottava ETA-06/0106-tiedoista.
R_4,d = ((2,4 x 100 + 72) / (105 - 2,5) / 1,4 = 2,2 kN); (8,2 / 1,4 = 6,1 kN)) = 5,9 kN

Asennus

Kiinnittäminen

Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja

Kiinnittäminen

Kuumasinkityt
Lujuusluokka 5.8

Tekninen tieto

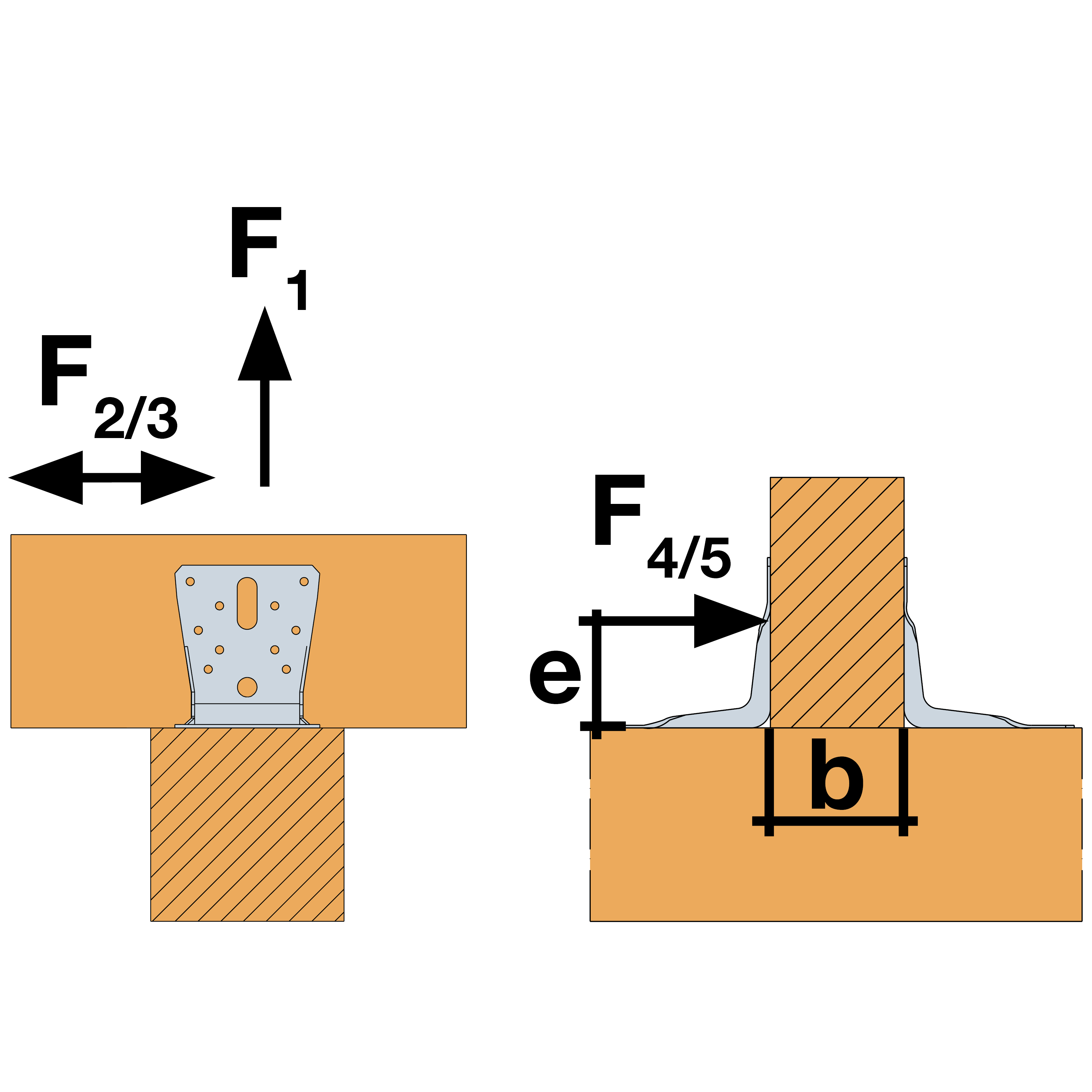

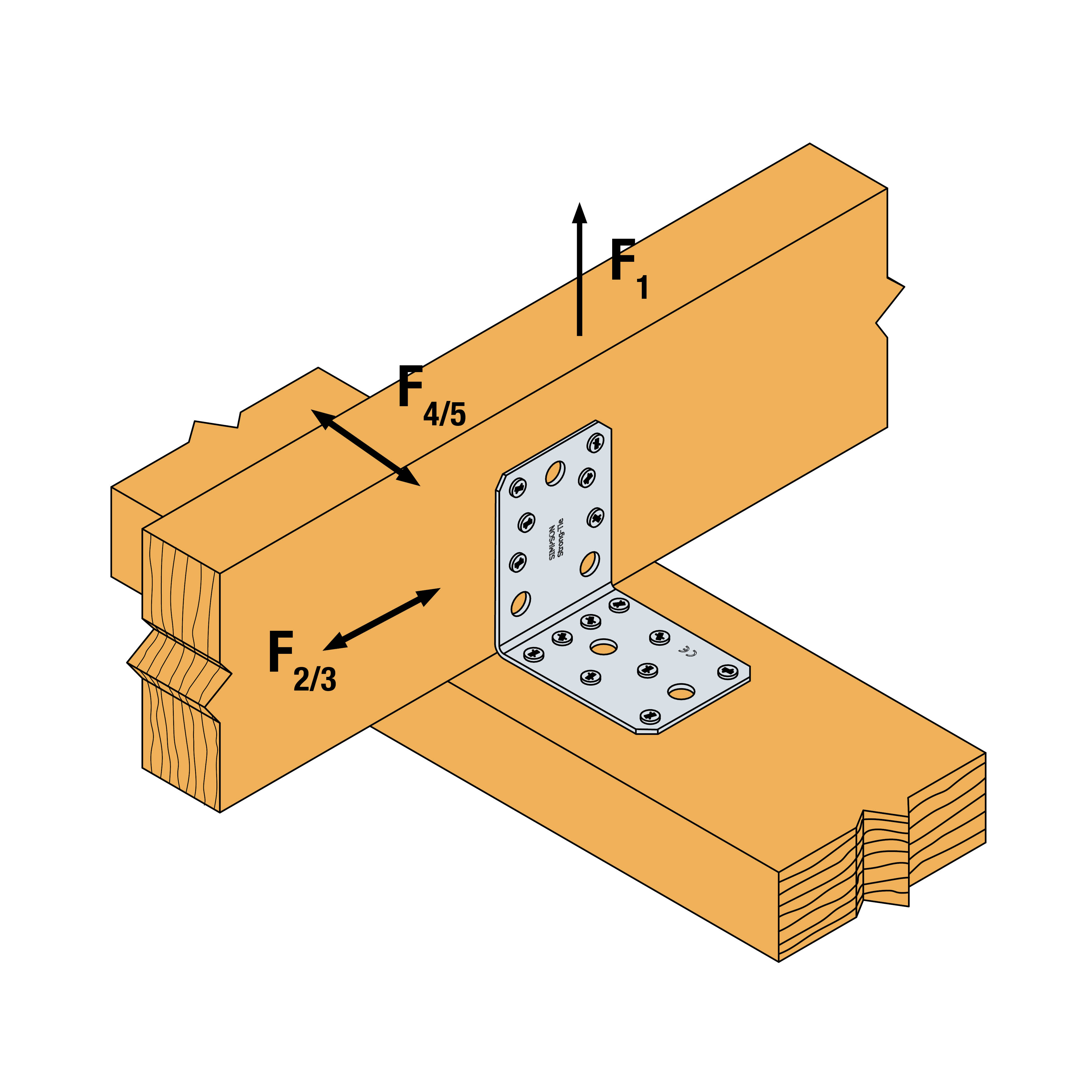

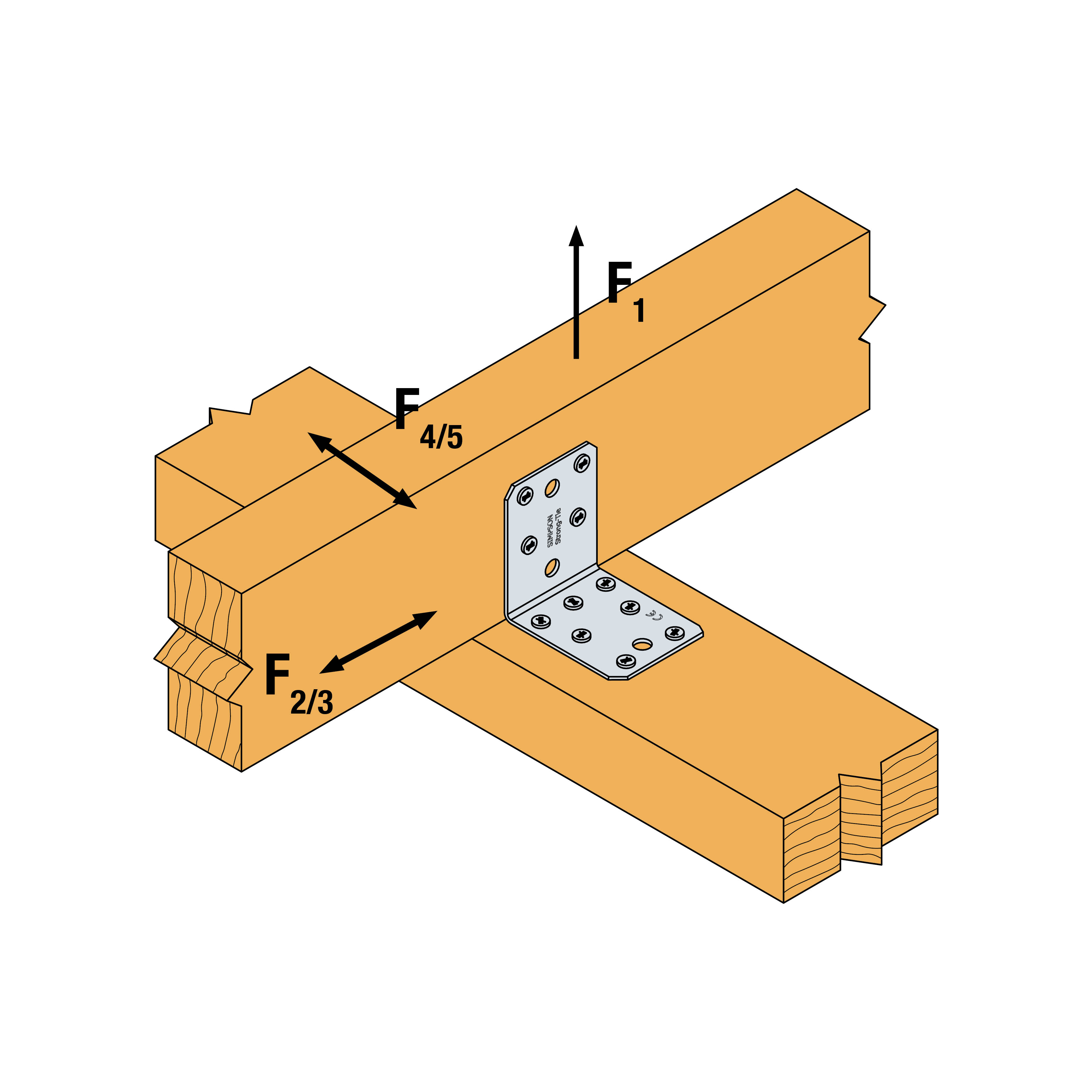

Kaksi kulmalevyä liitosta kohden
Kulmalevyt on asennettava symmetrisesti.
F1            Ylempää palkkia keskeltä nostava voima.
F2 ja F3    Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
F4 ja F5    Poikittainen voima, joka vaikuttaa kuvan mukaisesti korkeudella e.

Yksi kulmalevy liitosta kohden
F1             Nostava voima kulmalevyn keskiakselin linjassa etäisyydellä f kulmalevyn pystysuuntaisesta sivusta.
                Jos palkin kiepahdus on estetty, kestävyys on puolet kahdella kulmalevyllä varustetusta liitoksesta.
F2 ja F3    Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
F4            Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
F5            Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
