Kulmalevyt
Kulmalevyjä käytetään palkki-palkkiliitoksissa, palkki-pilariliitoksissa tai liitoksissa kantaviin betonirakenteisiin.






Tekniset tiedot
Mitat
| Viite | Mitat | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Reiät, sivu A[mm] | Reiät, sivu B[mm] | |||||||||
| Määrä laatikossa | Paino[kg] | A[mm] | B[mm] | C[mm] | Paksuus[mm] | Pyöreä | Pyöreä | |||||
| Ø5[mm] | Ø8.5[mm] | Pultti[mm] | Ø5[mm] | Ø8.5[mm] | Pultti[mm] | |||||||
| AG40312 | 100.0 | 0.18 | 119 | 91 | 40 | 3 | 10 | 1 | 2 | 6 | 1 | 1 |
| AG40412 | 50.0 | 0.24 | 120 | 92 | 40 | 4 | 10 | 1 | 2 | 6 | 1 | 1 |
| AG40314 | 50.0 | 0.21 | 141 | 91 | 40 | 3 | 12 | 1 | 2 | 6 | 1 | 1 |
| AG40414 | 50.0 | 0.28 | 142 | 92 | 40 | 4 | 12 | 1 | 2 | 6 | 1 | 1 |
Kestävyyden ominaisarvot - Palkki-palkkiliitos ja palkki-pilariliitos
| Viite | Kulmakiinnikkeen kapasiteetti | |||||||
|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys | ||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||||
| Sivu A | Sivu B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | R4/5,k | ||||
| Määrä | Määrä | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x40 | CNA 4,0x60 | |
| AG40312 | 4 | 4 | 3 | 4,2/kmod^0,3 | 3.3 | 5 | 1,3/kmod^0,25 | 1,8/kmod^0,25 |
| AG40412 | 4 | 4 | 3 | 4.9 | 3.2 | 4.4 | 1,4/kmod^0,25 | 2,2/kmod^0,25 |
| AG40314 | 4 | 4 | 3 | 4,2/kmod^0,3 | 3.3 | 5 | 1,3/kmod^0,25 | 1,8/kmod^0,25 |
| AG40414 | 4 | 4 | 3 | 4.9 | 3.2 | 4.4 | 1,4/kmod^0,25 | 2,2/kmod^0,25 |
Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.

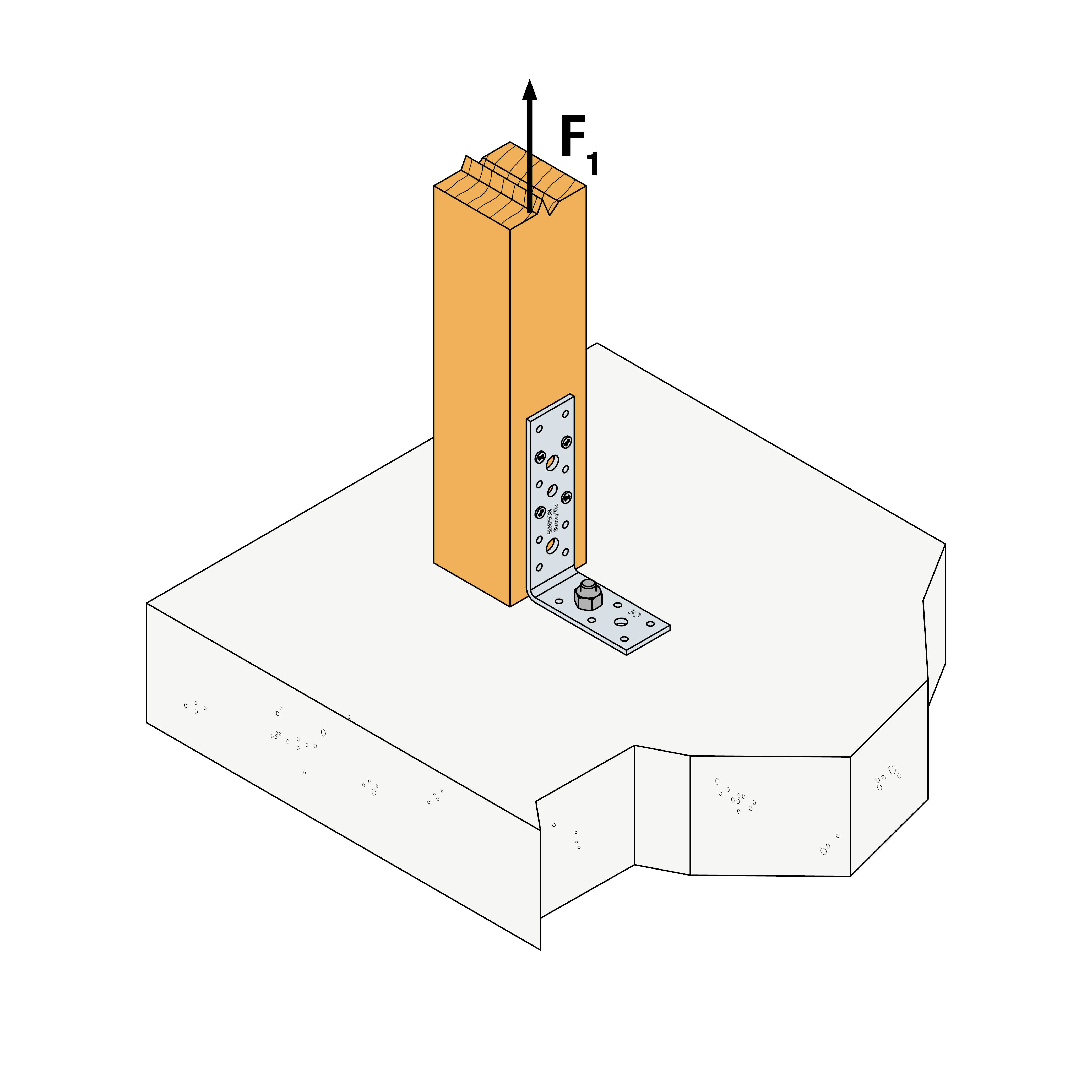

Kestävyyden ominaisarvot - Palkki betoniin liitos
| Viite | Kulmakiinnikkeen kapasiteetti | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos | ||||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||||||
| Sivu A | Sivu B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4/5,k | ||||||
| Määrä | Tyyppi | Määrä | Tyyppi | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x40 | CNA 4,0x60 | |
| AG40412 | 4 | CNA | 1 | M10 Bolt | min (10,5 ; 8,1/kmod) | 8,1/kmod | min (1,0 ; 1,0/kmod) | 1,0/kmod | min (4,3 x kmod^0,5 ; 2,9/kmod) | min (4,3 ; 2,9/kmod) |
| AG40414 | 4 | CNA | 1 | M10 Bolt | min (10,5 ; 8,1/kmod) | 8,1/kmod | min (1,0 ; 1,0/kmod) | 1,0/kmod | min (4,3 x kmod^0,5 ; 2,9/kmod) | min (4,3 ; 2,9/kmod) |
Kuormankantokyky kuuluu kuormitusryhmään, jonka muutoskerroin on kmod.
1) R4/5,k määritetään palkin leveydelle b = 75 mm ja oletukselle e = 130 mm. Katso muut b:n ja e:n arvot ETA:sta.
Jos kokonaisrakenne estää orren kiertymisen, kuormitusarvot R1,k ja R2/3,k sellaisessa kokoonpanossa, jossa on vain yksi kiinnike, ovat puolet taulukossa 2 annetusta arvosta. Katso ETA, jos katto-orsi pystyy kiertymään.
Pultin ominaisvetolujuuden tulee olla vähintään 10 kN ja ja sitä on käytettä käytettävä aluslevyn US60/60/6 kanssa. Jos pultin lujuus on pienempi, kantokykyä on vähennettävä vastaavasti.
