AKR-Z

Kulmalevyt AKR ZPRO

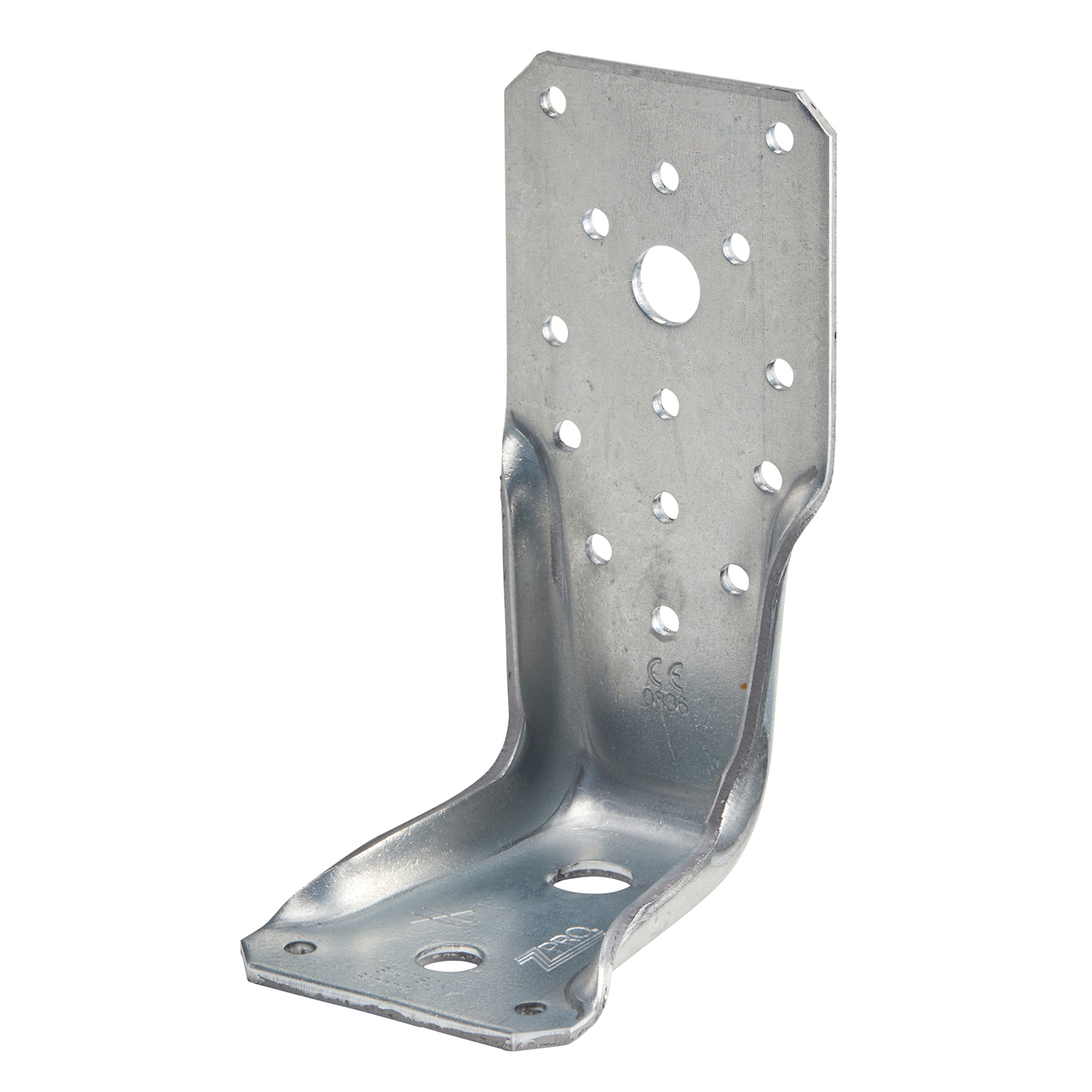

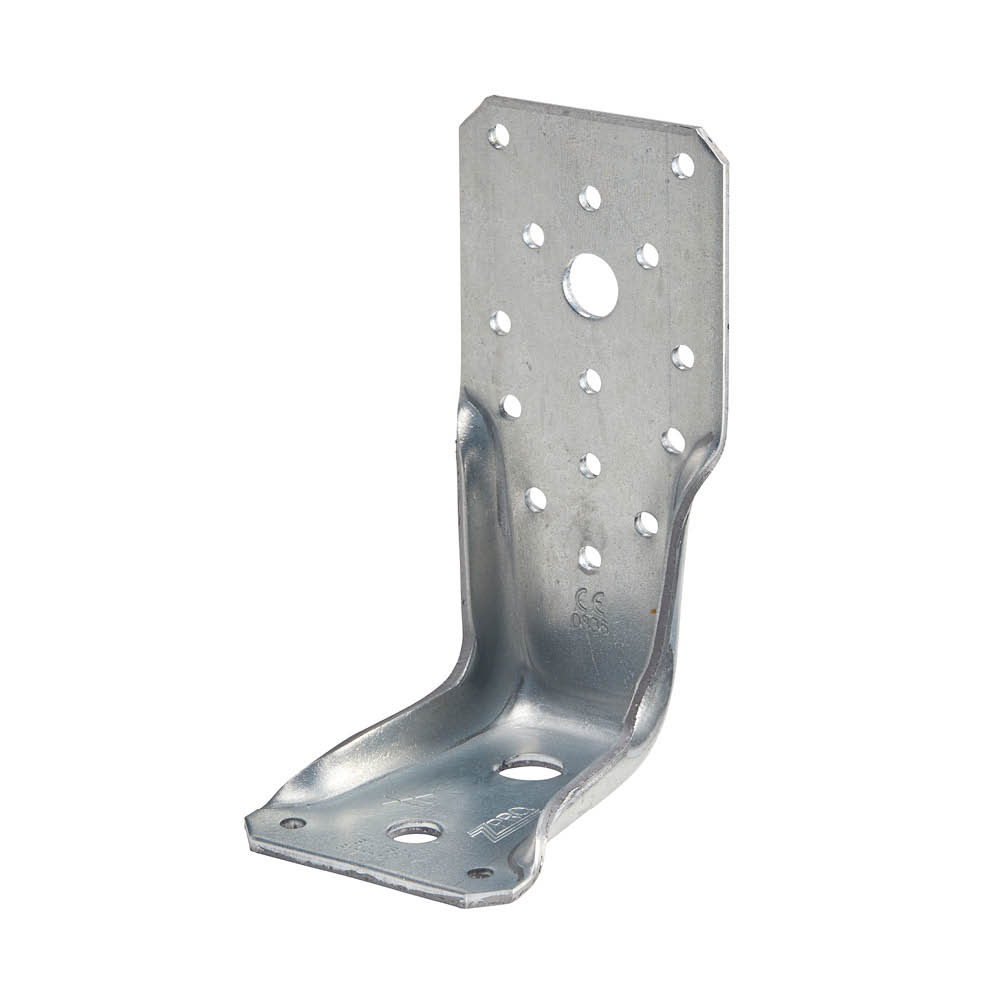

These brackets allow optimum connection between wood and other building materials such as concrete and steel. This is an economic connection that can be used in many areas. The types AKR and AKR-L differ in having either a hole or an oblong hole for the bolt, in the smaller flange.. AKR bracket is 3 mm thick and the edges are reinforced with rib.

CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Uusi
Uusi
Käyttöluokka 3
Käyttöluokka 3
ZPRO
ZPRO
EPD
EPD

Tuotteen yksityiskohdat

Ominaisuudet

Material

Steel:

S250GD + ZPRO

Corrosion protection:

ZPRO coating - corresponding to a zinc layer of approx. 55 μm

Benefits

  • Load capacity in all directions
  • Optimized capacities for partnailing and fullnailing
  • One- or two-sided connections
  • Possible mounting with distance from the support at  tension connections
  • Optimized bolt utilization

Sovellus

Applications

Supporting member:

  • Concrete, steel

Supported member:

  • Solid wood, engineered wood

When to use

  • AKR-kiinnikkeet mahdollistavat optimaalisen liitoksen puun ja muiden rakennusmateriaalien, kuten betonin ja teräksen, välillä.
  • AKR-Z-kulmakannattimet voidaan käyttää ulkotiloissa niiden kokonaispinta-alan mukaan

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät, sivu AReiät, sivu B
DB nr.NOBB nr.Määrä laatikossaPaino[kg]A[mm]B[mm]C[mm]t[mm]PyöreäPyöreä Pitkänomainen
Ø5Ø13.5[mm]Ø5[mm]Pultti[mm]Ø13.5[mm]Suorakaidereikä[mm]

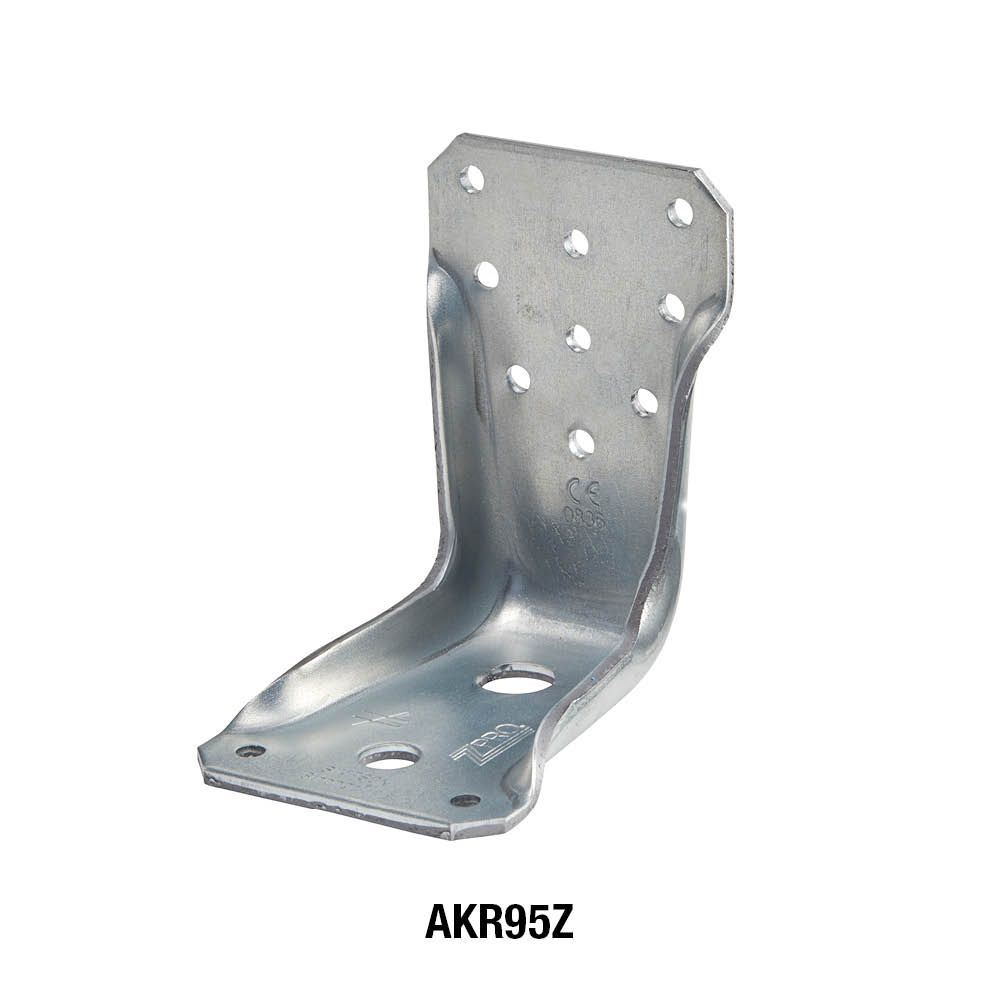

AKR95Z20484595536054425.00.2495856539-211-
AKR95LZ20484625536056325.00.2495856539-21-1

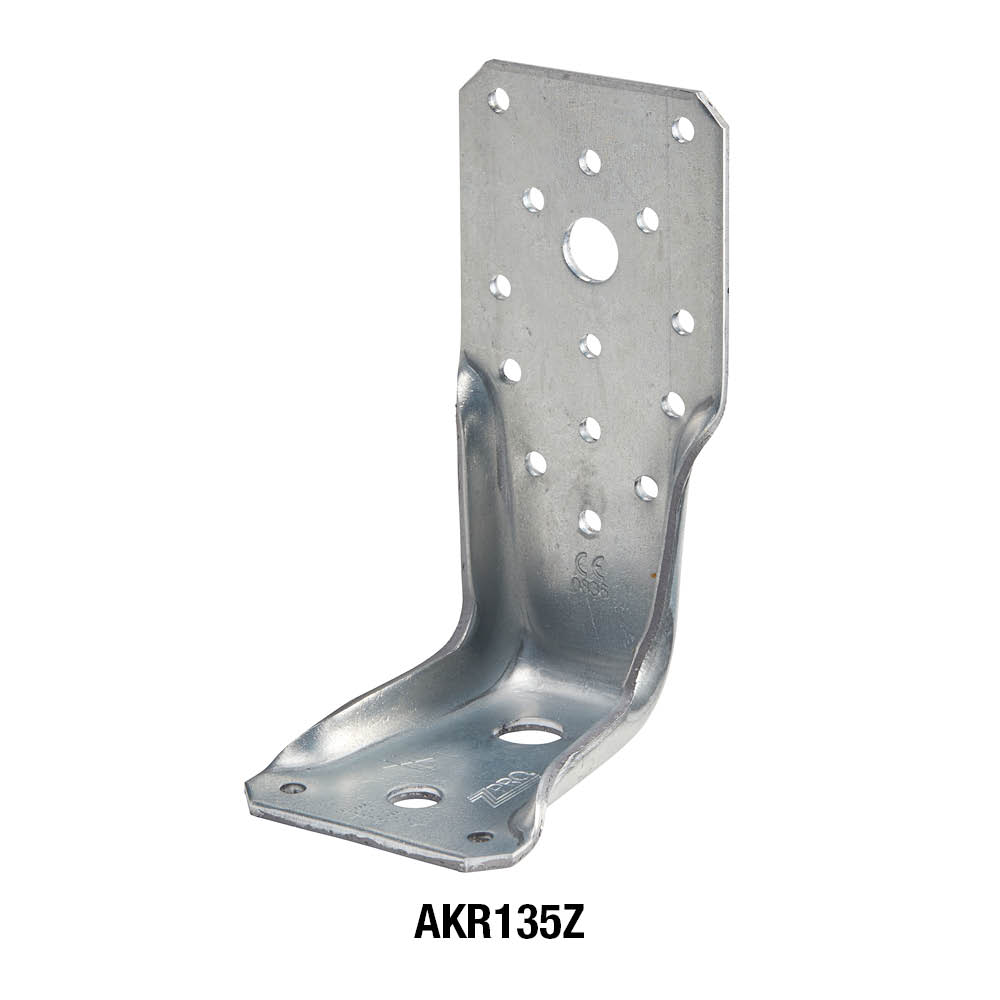

AKR135Z20484655536057825.00.313585653141211-
AKR135LZ20484665536061625.00.31358565314121-1
AKR285Z20484675536062025.00.5628585653263211-

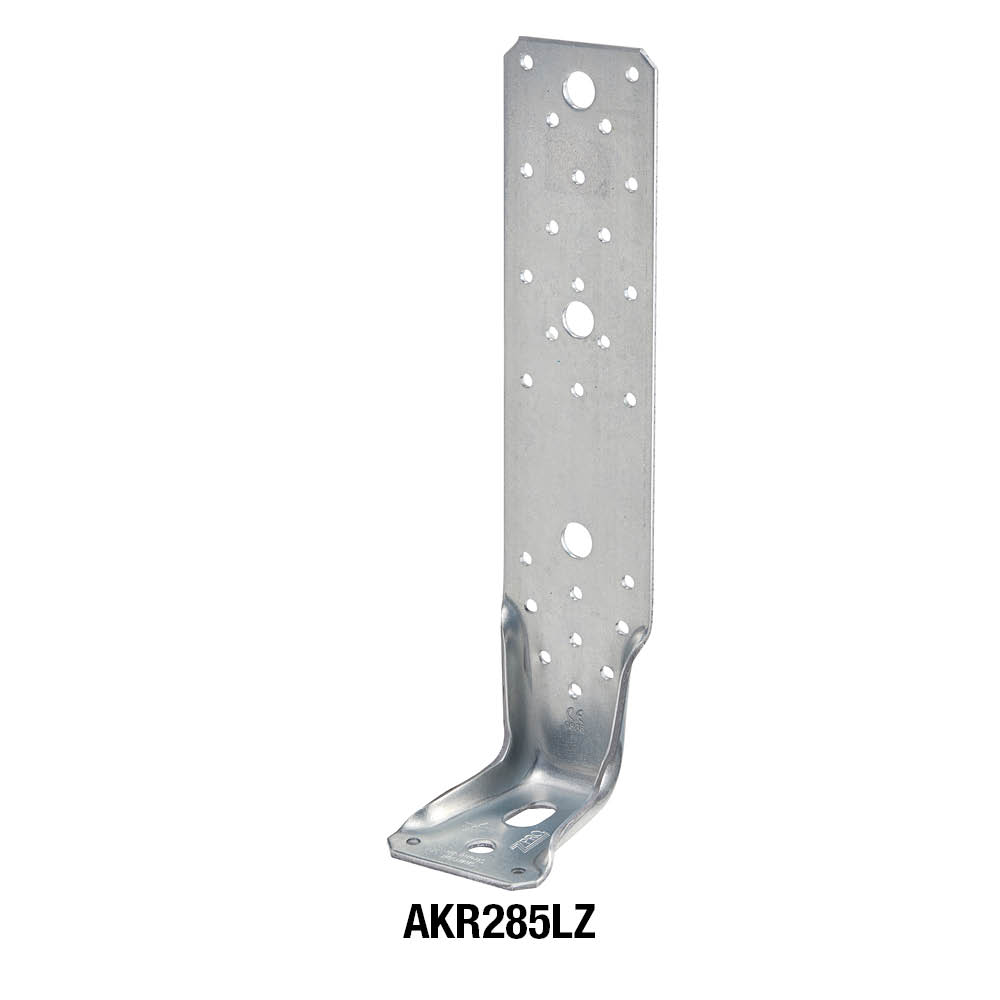

AKR285LZ20484685536063525.00.52858565326321-1

Below you will find load details to the nail pattern: fullnailing, partnailing and post connection. Further connection options, see the corresponding ETA.

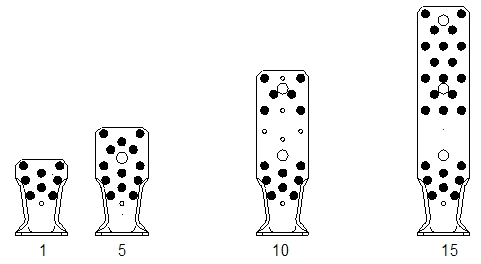

Characterisitic capacities - Full nailing

Mitat

ViiteHoldowns capacity
Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
KiinnitysLiitoskiinnikkeetKestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
Sivu BSivu AR4/5,kR₁,ₖR₂,ₖ=R₃,ₖ
MääräTyyppiMääräTyyppiCNA 4,0x40 / 50 / 60CNA 4,0x40CNA 4,0x50CNA 4,0x60CNA 4,0x40CNA 4,0x50CNA 4,0x60
AKR95Z11.0M12**8.0CNA*15.75 / kmodmin (17.55 ; 25.04/kmod + 13.2)min (22.64 ; 25.04/kmod + 17.6)min (26.48 ; 25.04/kmod + 22)56.26.9
AKR95LZ11.0M12**8.0CNA*-min (13.31 ; 25.04/kmod + 8.92)min (17.4 ; 25.04/kmod + 11.89)min (20.89 ; 25.04/kmod + 14.87)4.45.66.4
AKR135Z51.0M12**13.0CNA*15.75 / kmodmin (31.78 ; 25.04/kmod + 8.69)min (40.69 ; 25.4/kmod + 11.58)min (46.92 ; 25.04/kmod + 14.48)810.111.2
AKR135LZ51.0M12**13.0CNA*-min (24.88 ; 25.04/kmod + 5.87)min (32.34 ; 25.4/kmod + 7.83)min (38.36 ; 25.04/kmod + 9.78)7.29.110.4
AKR285Z151.0M12**25.0CNA*15.75 / kmodmin (45.25 ; 25.04/kmod + 8.69)min (58.98 ; 25.04/kmod + 11.58)min (70.31 ; 25.04/kmod + 14.48)8.911.614.1
AKR285LZ151.0M12**25.0CNA*-min (32.96 ; 25.04/kmod + 5.87)min (43.42 ; 25.04/kmod + 7.83)min (52.87 ; 25.04/kmod + 9.78)6.68.710.7

* Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

** The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances.

Factor for bolt calculation at 2 AKR connections
Load direction kax klat
F1      Bolt 1 and 2 0,5 0
F2/3   Bolt 1 and 2  0,2 0,5
F4/5   Bolt 1 from F1,d 1 0
F4/5   Bolt 2 0,5 1

For load direction F4/5 applies: An additional tensile load (F1,d) must be received and verified for the left AKR, and for both bolts.

F^*_{1,d} = \frac{F_{4/5,d}\times(e-16,5mm)} {b+83mm}

Combined load:

\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )} \le 1

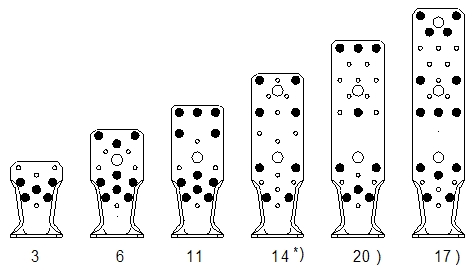

Characteristic capacities - Partial nailing

ViiteHoldowns capacity
Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitysKestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
KiinnitysLiitoskiinnikkeetKestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
Sivu ASivu BR₁,ₖR₂,ₖ=R₃,ₖR4/5,k
MääräTyyppiMääräTyyppiCNA 4,0x40CNA 4,0x50CNA 4,0x60CNA 4,0x40CNA 4,0x50CNA 4,0x60CNA 4,0x40 / 50 / 60
AKR95Z35.0CNA*1.0M12**min (10.3 ; 25.04/kmod + 12.62)min (13.34 ; 25.04/kmod + 16.82)min (15.72 ; 25.04/kmod + 21.04)3.244.515.75 / kmod
AKR95LZ35.0CNA*1.0M12**min (7.7 ; 25.04/kmod + 8.52)min (10.1 ; 25.04/kmod + 11.36)min (12.18 ; 25.04/kmod + 14.22)2.93.64.1-
AKR135Z69.0CNA*1.0M12**min (21.19 ; 25.04/kmod + 8.69)min (27.21 ; 25.04/kmod + 11.58)min (31.54 ; 25.04/kmod + 11.58)5.97.58.415.75 / kmod
AKR135LZ69.0CNA*1.0M12**min (16.39 ; 25.04/kmod + 5.87)min (21.35 ; 25.04/kmod + 7.83)min (25.45 ; 25.04/kmod + 9.78)5.26.67.6-
AKR285Z1714.0CNA*1.0M12**min (27.93 ; (25.04/kmod + 3.93)min (36.23 ; 25.04/kmod + 5.24)min (42.8 ; 25.04/kmod + 6.55)5.57.38.815.75 / kmod
AKR285LZ1714.0CNA*1.0M12**min (20.71 ; (25.04/kmod + 2.66)min (27.2 ; 25.04/kmod + 3.54)min (32.91 ; 25.04/kmod + 4.43)4.15.56.7-

* Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

** The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances.

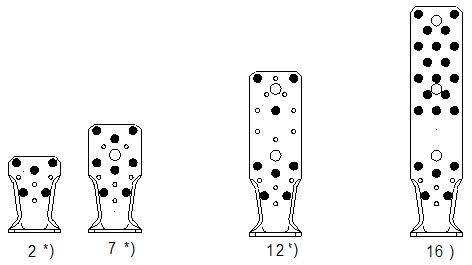

Characteristic capacities - Post connection

ViiteHoldowns capacity
Kestävyyden ominaisarvot - Palkki-pilariliitos
KiinnitysLiitoskiinnikkeetKestävyyden ominaisarvot[kN]
Sivu ASivu BR4/5,kR1,k (2)R₂,ₖ=R₃,ₖ
MääräTyyppiMääräTyyppiCNA 4,0x40 / 50 / 60CNA 4,0x40CNA 4,0x50CNA 4,0x60CNA 4,0x40CNA 4,0x50CNA 4,0x60
AKR95Z25CNA*1.0M12**15.75 / kmodmin (11.5 ; 25.04/kmod + 5.97)min (14.78 ; 25.04/kmod + 7.97)min (17.19 ; 25.04/kmod + 9.96)3.54.45
AKR95LZ25CNA*1.0M12**-min (8.83 ; 25.04/kmod + 4.04)min (11.52 ; 25.04/kmod + 5.38)min (13.76 ; 25.04/kmod + 6.73)3.13.94.5
AKR135Z78CNA*1.0M12**15.75 / kmodmin (20.49 ; 25.04/kmod + 3.93)min (26.13 ; 25.04/kmod + 5.24)min (29.94 ; 25.04/kmod + 6.55)5.677.9
AKR135LZ78CNA*1.0M12**-min (16.31 ; 25.04/kmod + 2.66)min (21.13 ; 25.04/kmod + 3.54)min (24.91 ; 25.04/kmod + 4.43)4.96.27.1
AKR285Z1622CNA*1.0M12**15.75 / kmodmin (41.66 ; 25.04/kmod + 3.93)min (54.19 ; 25.04/kmod + 5.24)min (64.34 ; 25.04/kmod + 6.55)5.87.69.3
AKR285LZ1622CNA*1.0M12**-min (30.58 ; 25.04/kmod + 2.66)min (40.23 ; 25.04/kmod + 3.54)min (48.85 ; 25.04/kmod + 4.43)4.25.66.9

* Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

** The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances.

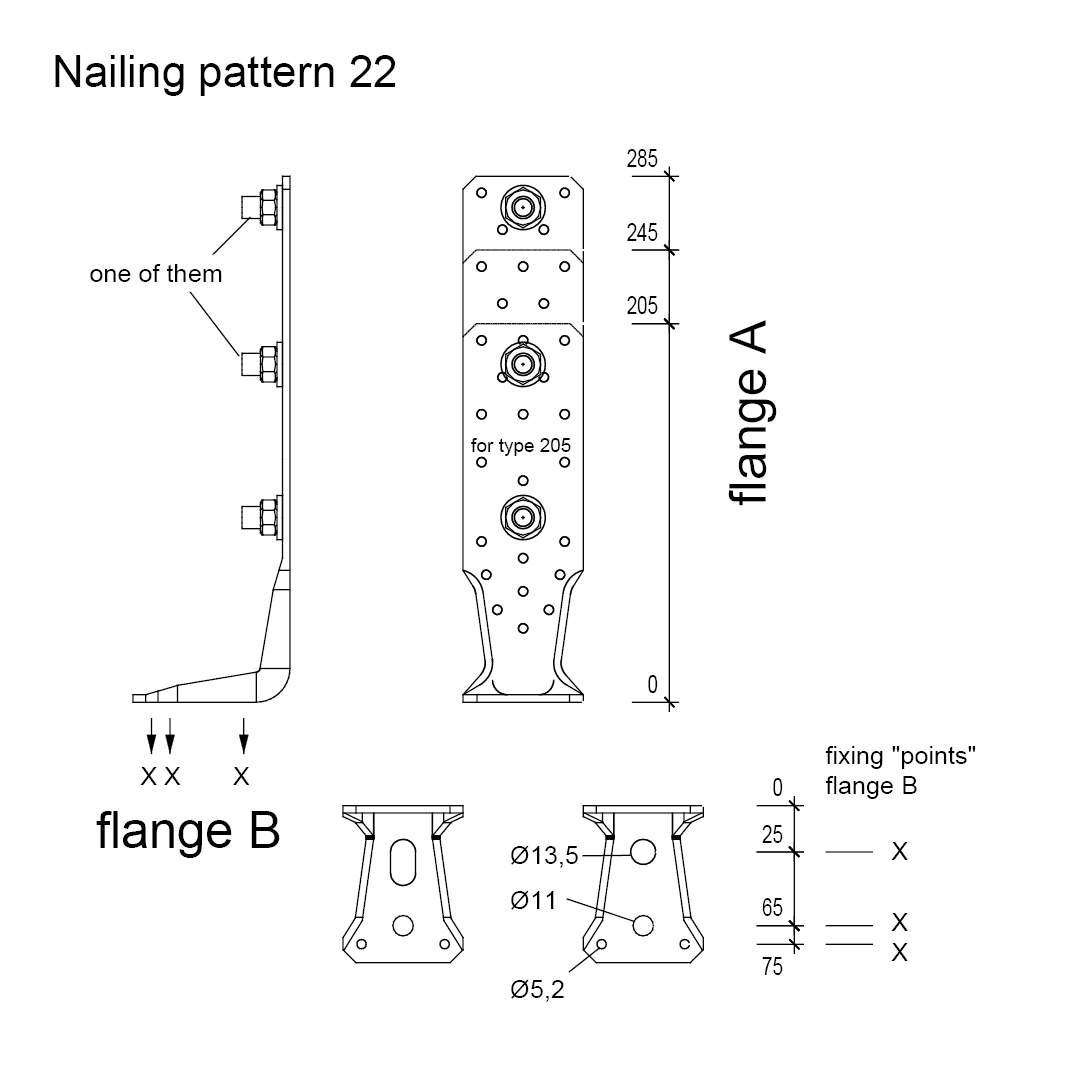

Ominaiskapasiteetit - Puupylväs betonialustaan - 1 kulmakiinnike

ViiteHoldowns capacity
Tuotteiden kapasiteetit - Puupylväs betonilaattaan - 1 kulmakannatin
KiinnitysLiitoskiinnikkeetKestävyyden ominaisarvot[kN]
Sivu ASivu BR₁,ₖR₂.ₖ = R₃.ₖR₄.ₖR₅.ₖR₆,ₖ
MääräTyyppiMääräTyyppi
AKR285LZ222M12**1.0M10**6.10.45.40.61,4/kmod

Asennus

Asennus

Fasteners

  • Kiinnitys on tehtävä CNA4,0xl-kierteisillä nauloilla tai CSA5,0xl-ruuveilla. Betoniin tai teräkseen kiilakiinnikkeellä M12 ja aluslevyllä Ø24.
  • Yksi- tai kaksipuoliset liitokset ovat mahdollisia.
