Liittimet

KNAG

Kulmalevyt

KNAG-kiinnikkeitä käytetään palkki-palkkiliitoksissa, kun palkeilla on suuret poikkileikkausmitat.
Näitä kiinnikkeitä käytetään varsinkin kattorakenteissa, joiden kaltevuus on suuri. KNAG-kiinnikkeitä käytetään yksin tai suurta kestävyyttä haluttaessa yhdessä yhden tai kahden kannatuslevyn kanssa.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Electrogalvanized steel Z275

Indoor

EPD

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

Sovellus

Liitos

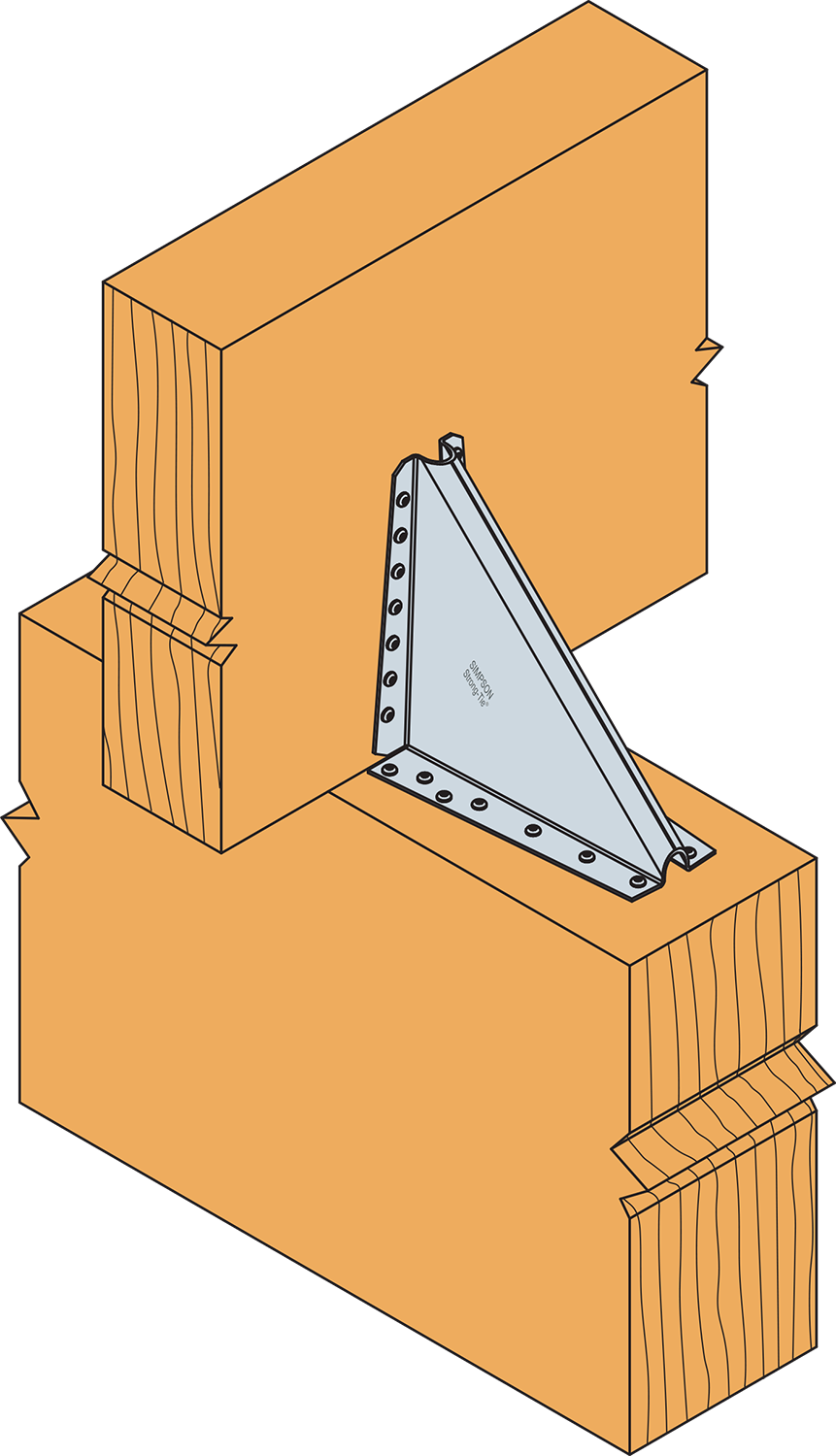

Puu puuhun

Käyttötarkoitus

Palkki palkkiin

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat
	Muu		Mitat ja ominaisarvot[mm]						Reiät, sivu A[mm]	Reiät, sivu B[mm]
	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Paksuus[mm]	Pyöreä	Pyöreä
	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Paksuus[mm]	Ø5[mm]	Ø5[mm]
KNAG130	30.0	0.44	125	125	52	66	79	2	9	10
KNAG170	20.0	0.63	160	160	52	72	93	2	11	12
KNAG210	15.0	1.1	200	200	54	67	100	2	14	14

Kestävyyden ominaisarvot

Mitat

Viite	Kulmakiinnikkeen kapasiteetti

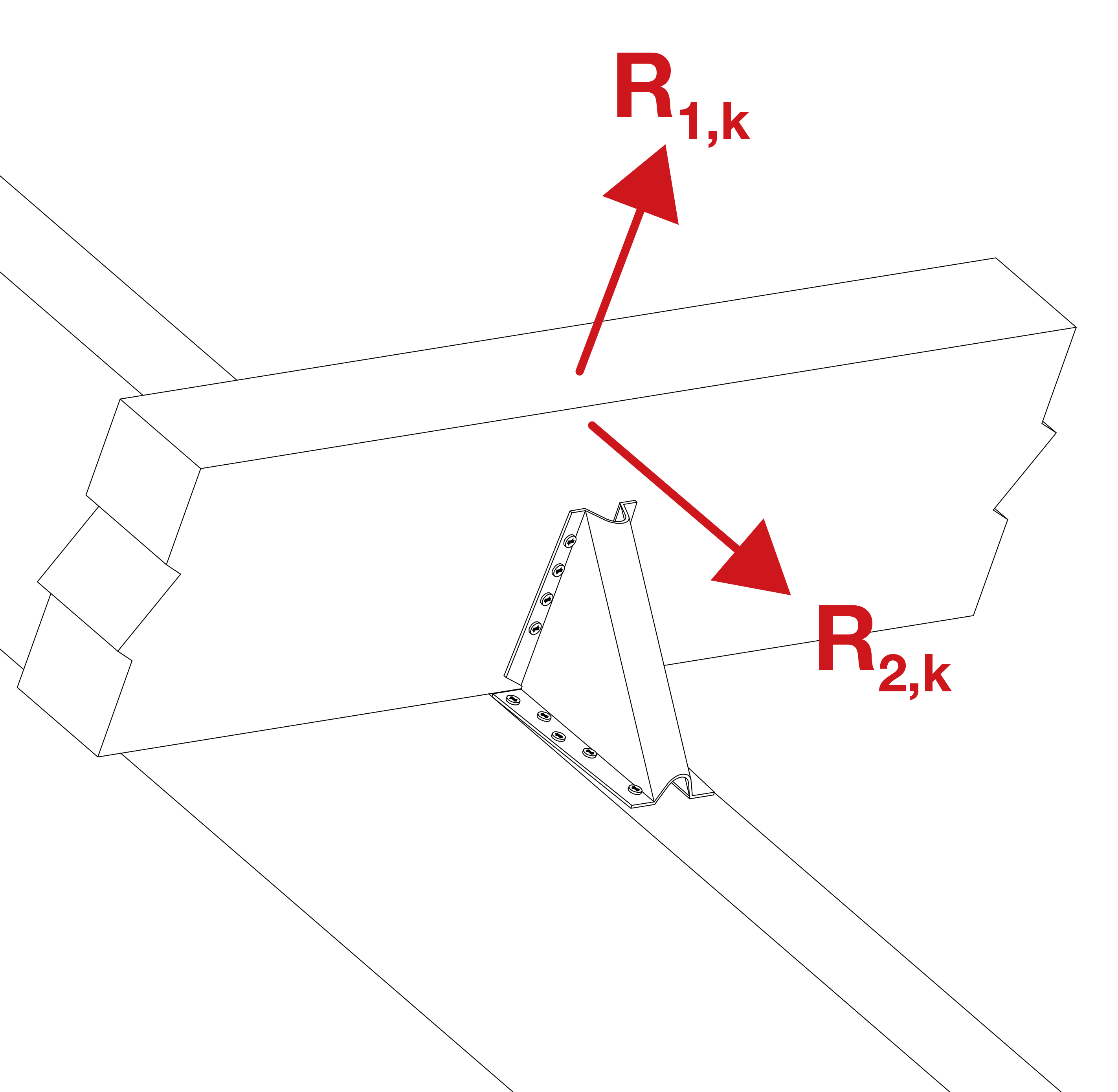

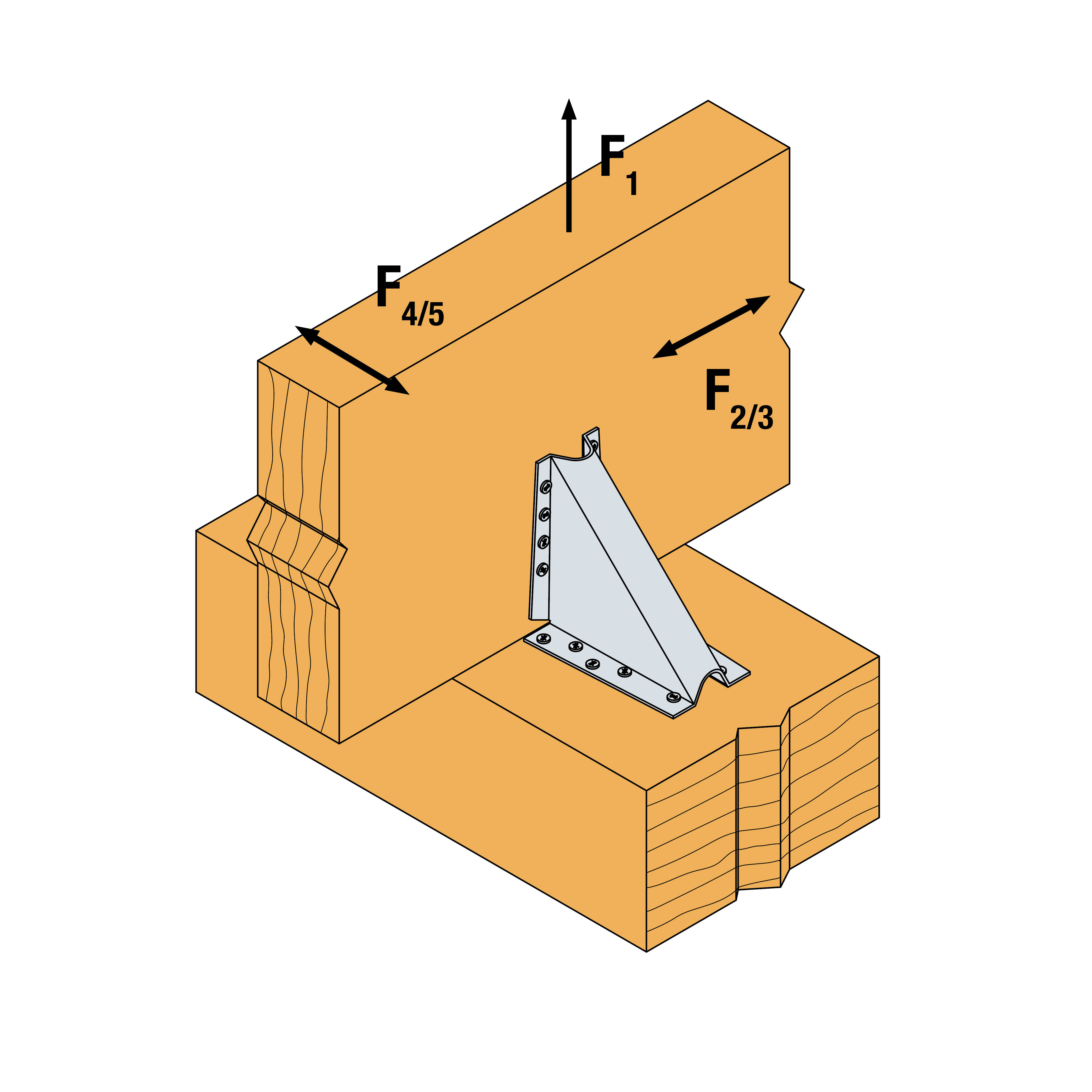

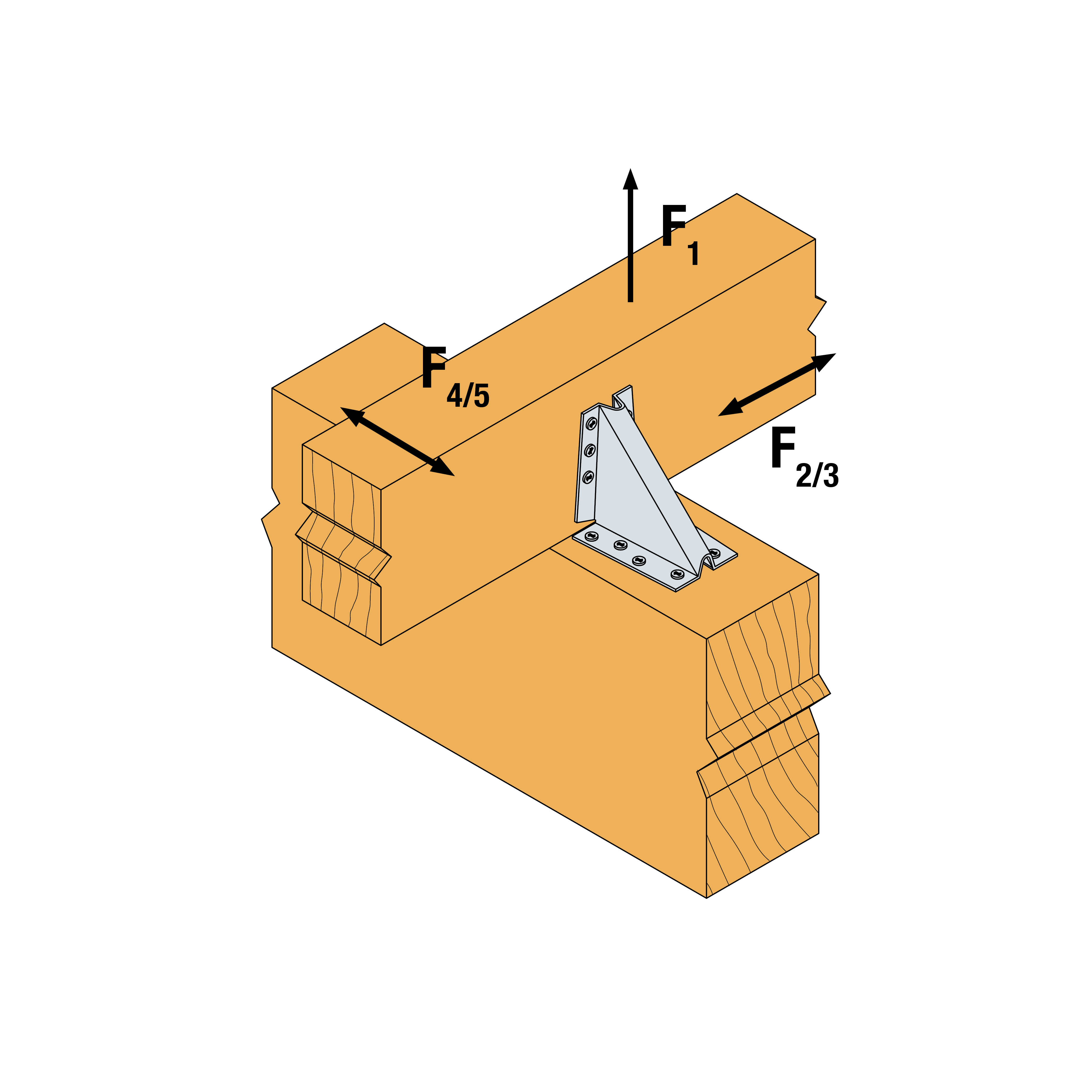

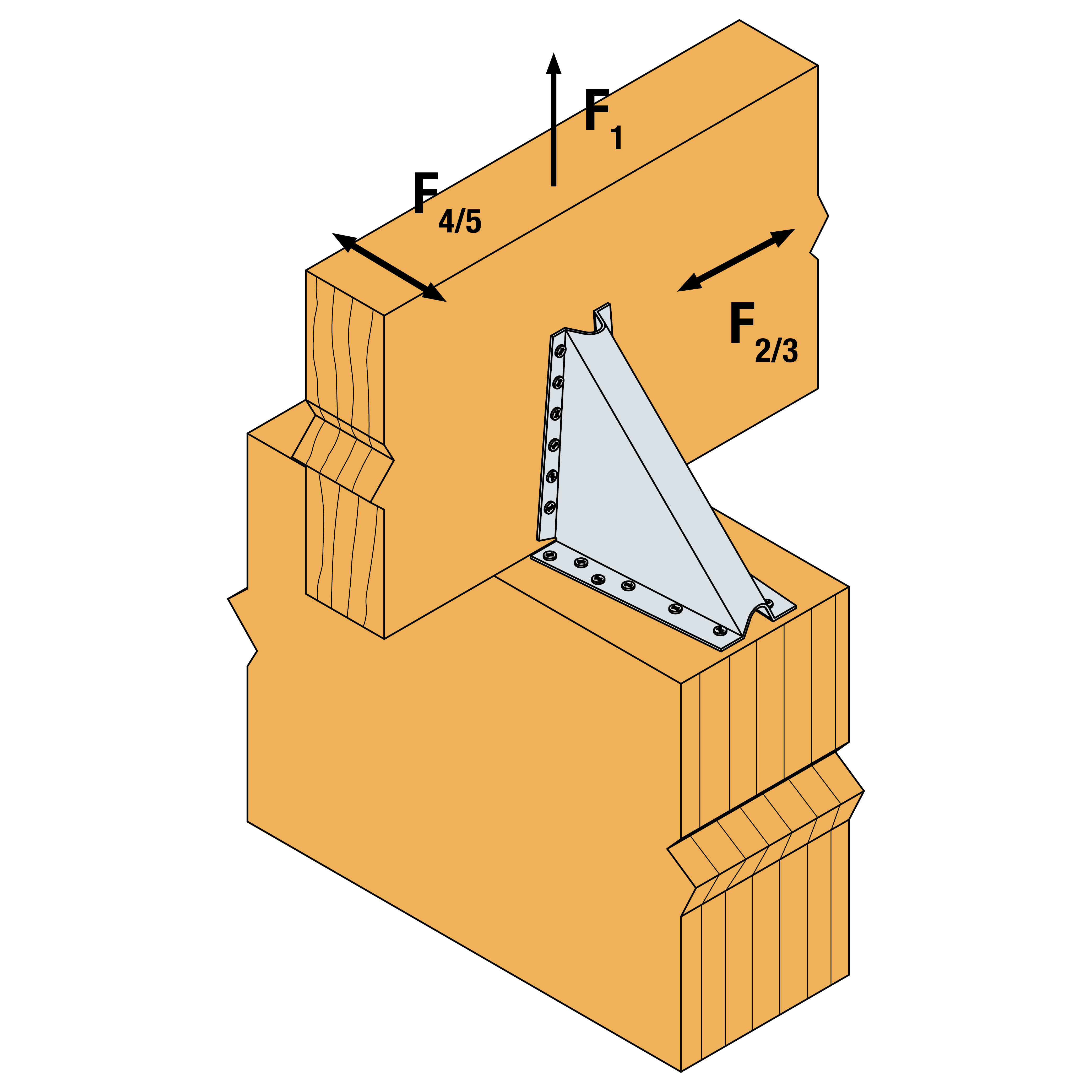

	Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
	Liitoskiinnikkeet				Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden[kN]
	Sivu A		Sivu B		R₁,ₖ			R₂,ₖ
	Määrä	Tyyppi	Määrä	Tyyppi	f = 20 mm	f = 40 mm	f = 50 mm	e = 100 mm	e = 140 mm	e = 180 mm	e = 220 mm
KNAG130	9.0	CNA4,0x40	10.0	CNA4,0x60	4.6	3.9	3.7	4.4	3.1	2.3	1.6
KNAG170	11.0	CNA4,0x40	12.0	CNA4,0x60	5.8	5.1	4.9	7.5	5.3	4.1	3.4
KNAG210	14.0	CNA4,0x40	14.0	CNA4,0x60	7	6.3	6	11.4	8.1	6.3	5.2

Yhdistetty kuormitus

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Asennus

Kiinnittäminen

Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
