E9/2.5

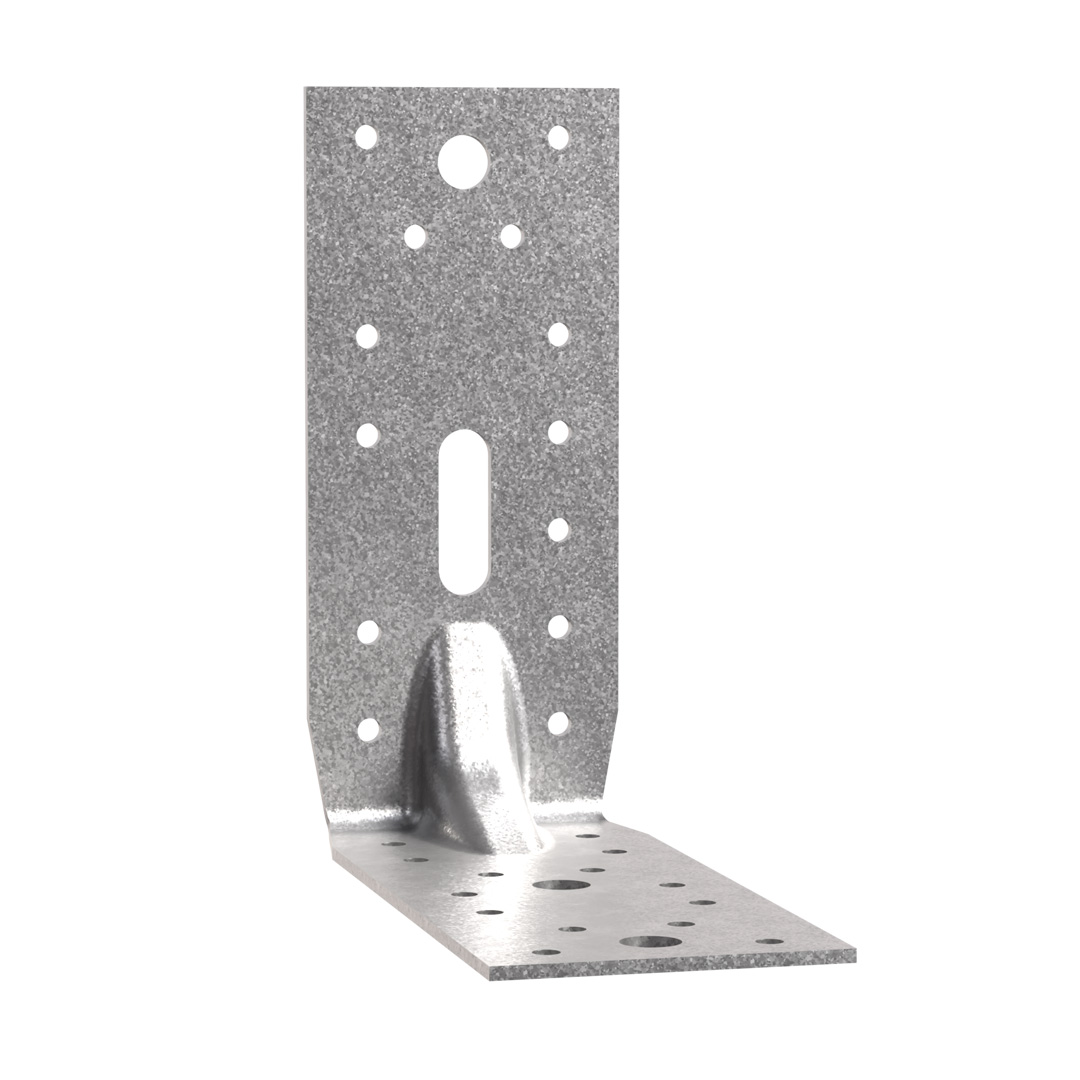

Large Reinforced Angle Bracket
Reinforced angle brackets are suitable for structural applications in framing and wood-frame houses.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
EPD
Electrogalvanized steel Z275
Indoor
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat ja ominaisarvot
Mitat
| Viite | Mitat | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mitat ja ominaisarvot[mm] | Reiät, sivu A[mm] | Reiät, sivu B[mm] | Muu | ||||||||
| A[mm] | B[mm] | C[mm] | Paksuus[mm] | Pyöreä | Pitkänomainen | Pyöreä | Määrä laatikossa | Paino[kg] | |||
| Ø5[mm] | Pultti[mm] | Ø11x34 | Sivu B[mm] | Pultti[mm] | |||||||
| E9/2.5 | 154 | 152.5 | 65 | 2.5 | 14 | 1 | 1 | 14 | 2 | 50.0 | 0.35 |
-
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||
|---|---|---|---|---|---|---|
| - | ||||||
| Liitoskiinnikkeet | -[kN] | |||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k | |||
| Määrä | Määrä | CNA 4,0x35 | CNA 4,0x50 | CNA 4,0x35 | CNA 4,0x50 | |
| E9/2.5 | 12.0 | 14.0 | 5 | 8.4 | 9.5 | 13 |
* The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.
-
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||
|---|---|---|---|---|---|---|
| - | ||||||
| Liitoskiinnikkeet | -[kN] | |||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k | |||
| Määrä | Määrä | CNA 4,0x35 | CNA 4,0x50 | CNA 4,0x35 | CNA 4,0x50 | |
| E9/2.5 | 8.0 | 6.0 | 1.9 | 3.2 | 6.6 | 8.9 |
* The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

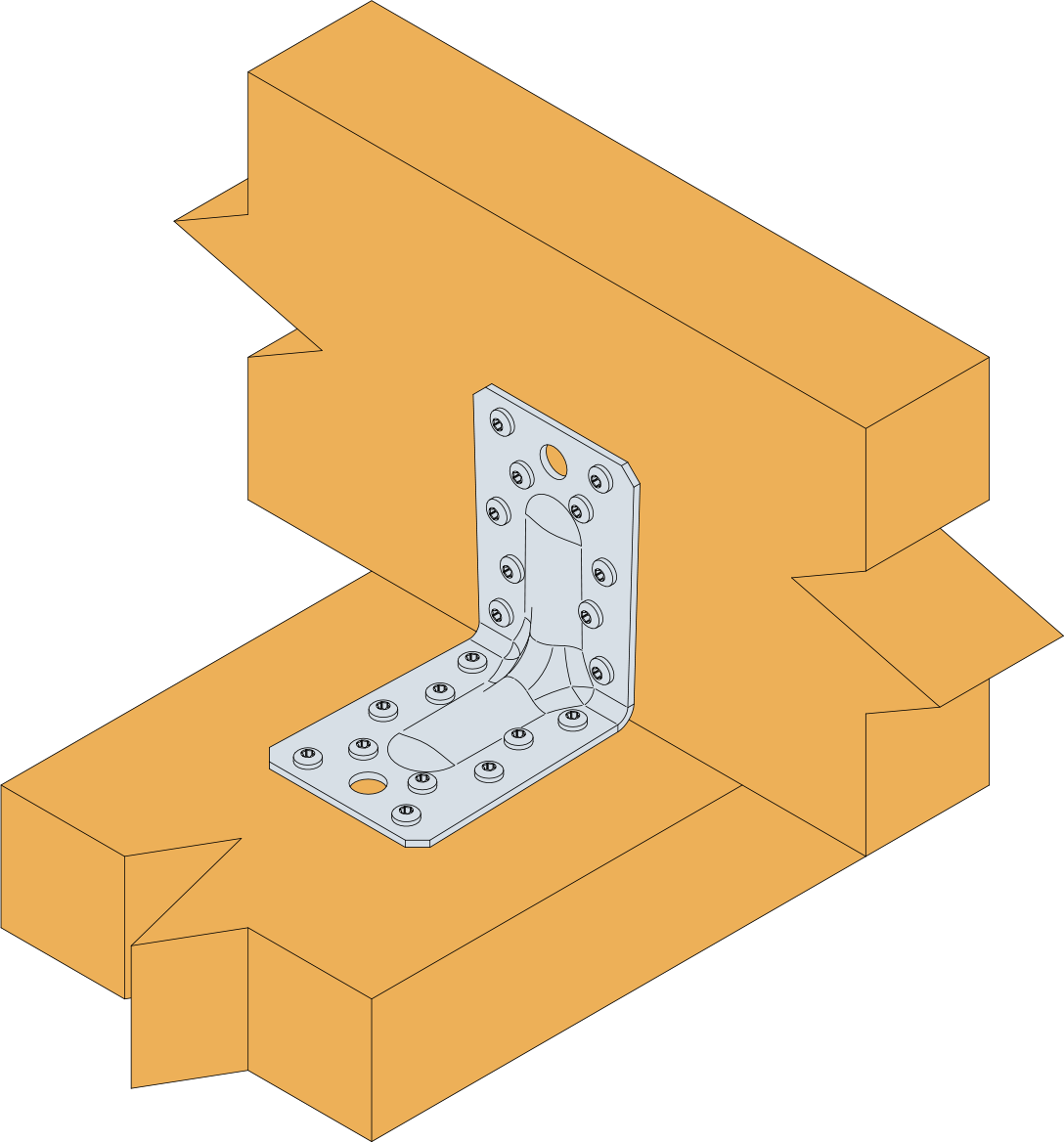

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||
|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys | ||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k[kN] | |||
| Määrä | Määrä | CNA 4,0x35 | CNA 4,0x50 | CNA 4,0x35 | CNA 4,0x50 | |
| E9/2.5 | 12 | 14 | 5.1 / kmod^(-0.1) | 8.5 / kmod^(-0.1) | 9.5 | 13 |
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

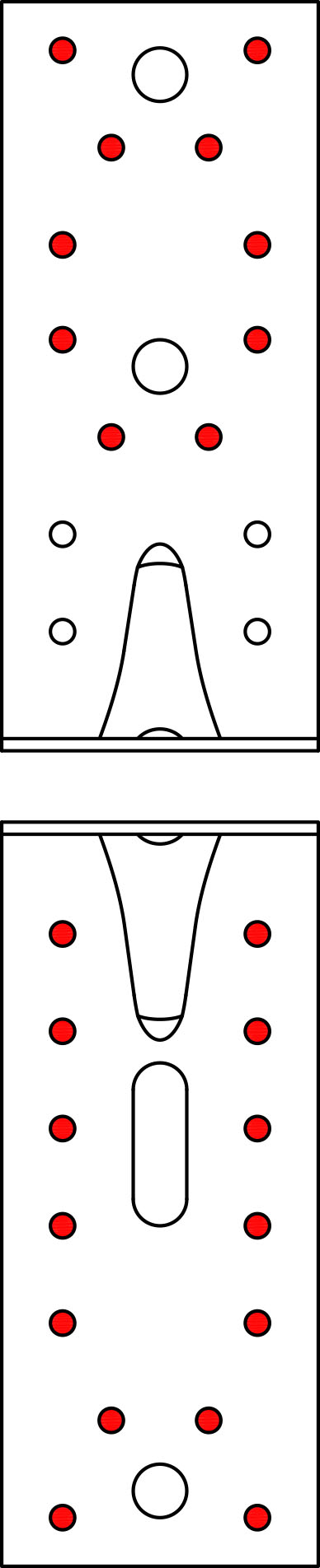

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Osittainen kiinnitys - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||
|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Palkki palkkiin - Osittainen kiinnitys | ||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k | |||
| Määrä | Määrä | CNA 4,0x35 | CNA 4,0x50 | CNA 4,0x35 | CNA 4,0x50 | |
| E9/2.5 | 8.0 | 6.0 | 2.0 / kmod^(-0.2) | 3.4 / kmod^(-0.2) | 6.6 | 8.9 |
Kestävyyden ominaisarvot - Pilari-palkkiliitos - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||
|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Pilari-palkkiliitos | ||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k | |||
| Määrä | Määrä | CNA 4,0x35 | CNA 4,0x50 | CNA 4,0x35 | CNA 4,0x50 | |
| E9/2.5 | 10.0 | 14.0 | 3.1 | 5.1 | 6.7 | 8.6 |
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

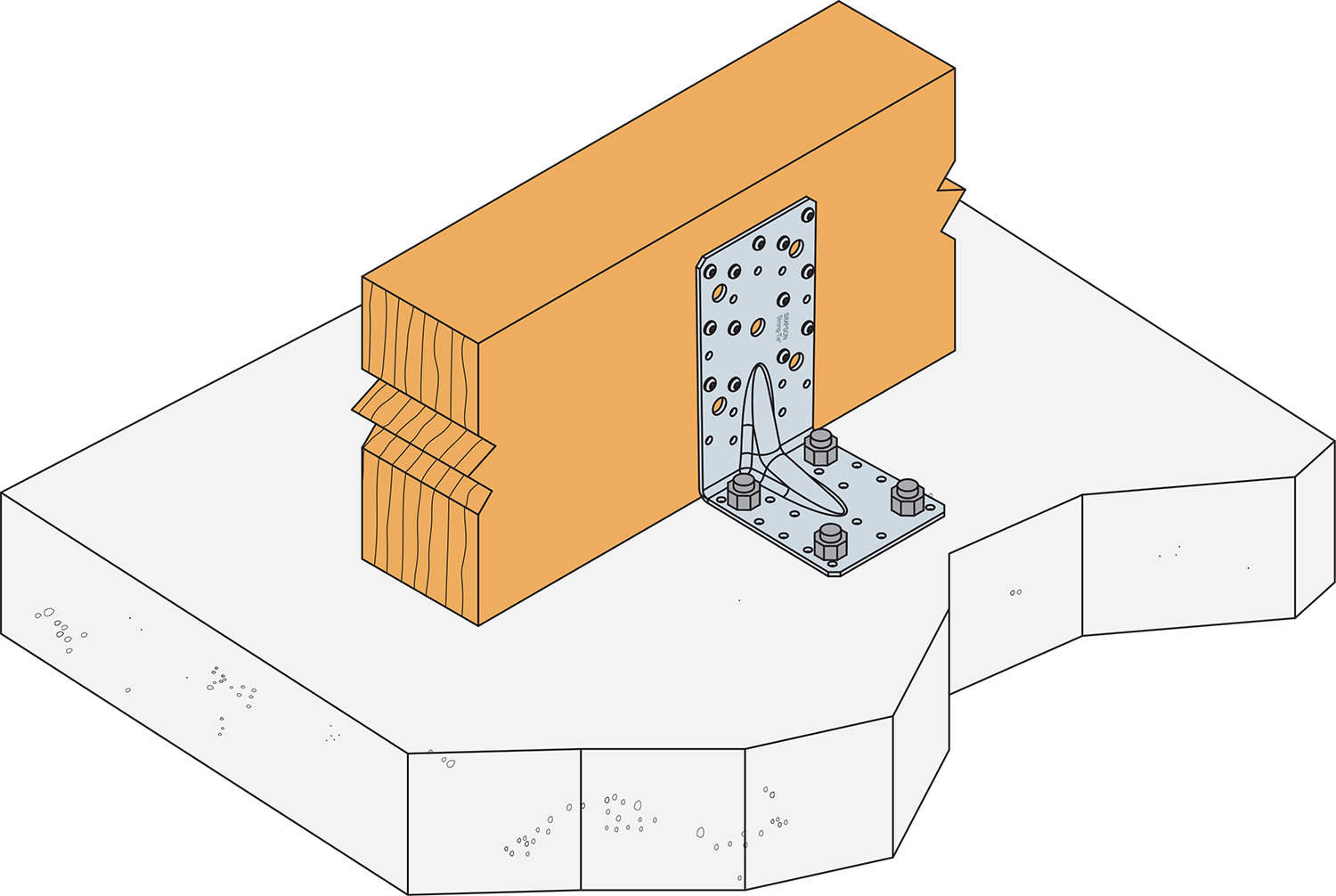

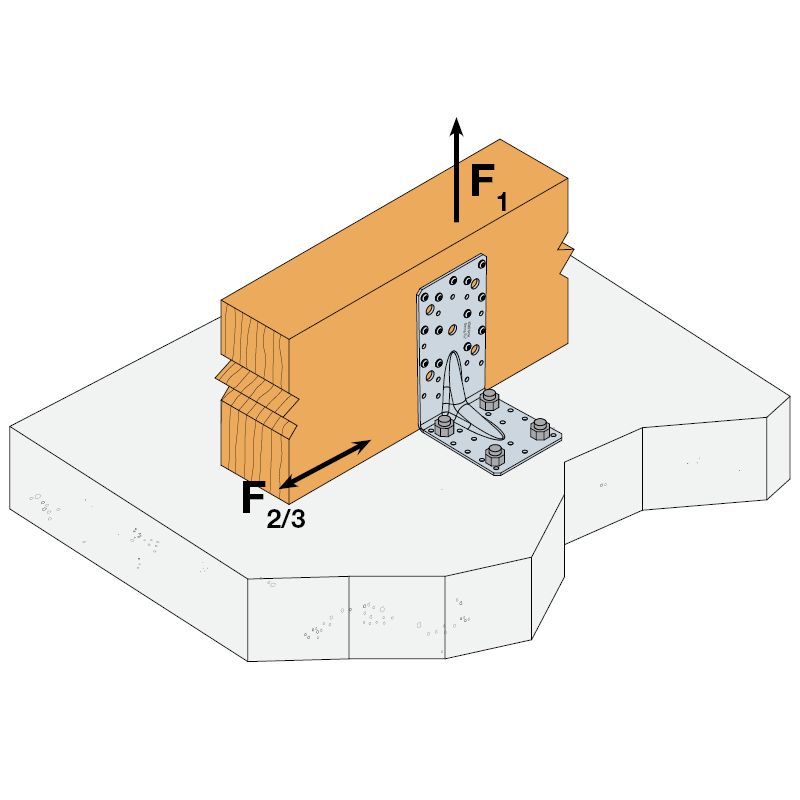

Kestävyyden ominaisarvot - Palkki betoniin liitos - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | ||||
|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos | |||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | ||||
| Sivu A | Sivu B | R1,k | |||
| Määrä | Tyyppi | Määrä | Tyyppi | CNA 4,0x35 | |
| E9/2.5 | 12 | CNA* | 1 | Ø10 | 6 |
* Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.
The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.
