ABCLT

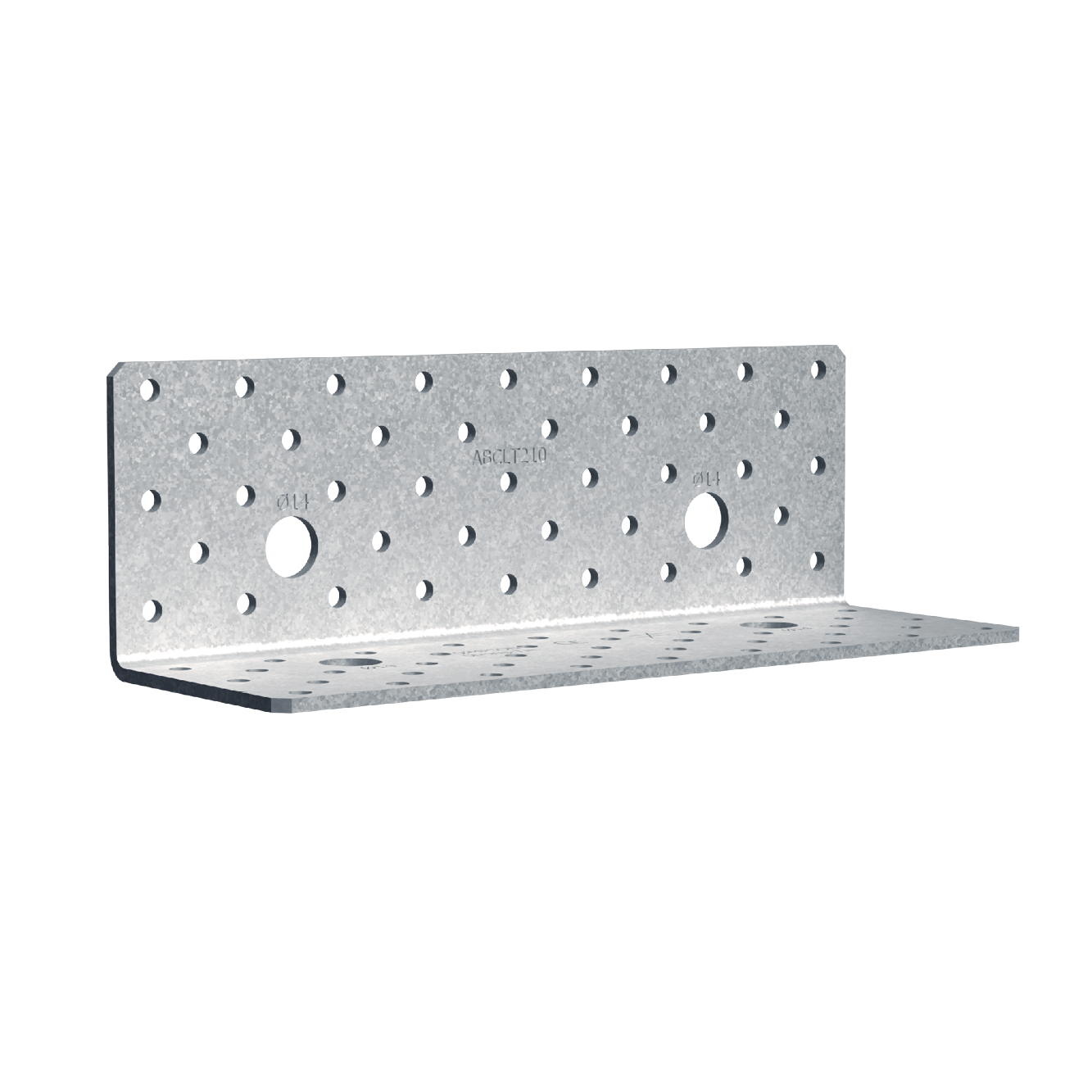

Low Profile Angle bracket for CLT

The ABCLT is an low profile angle bracket dedicated to CLT application.

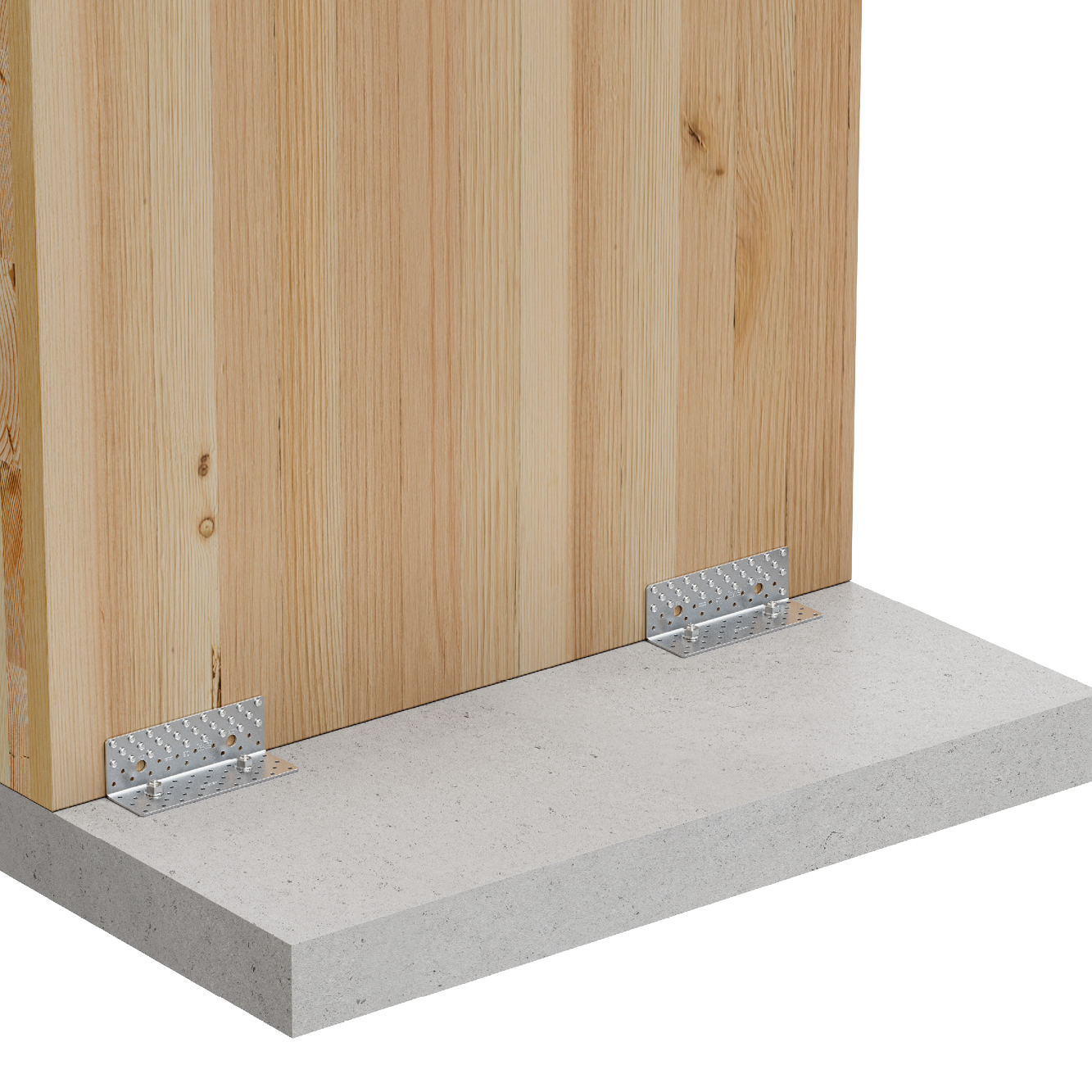

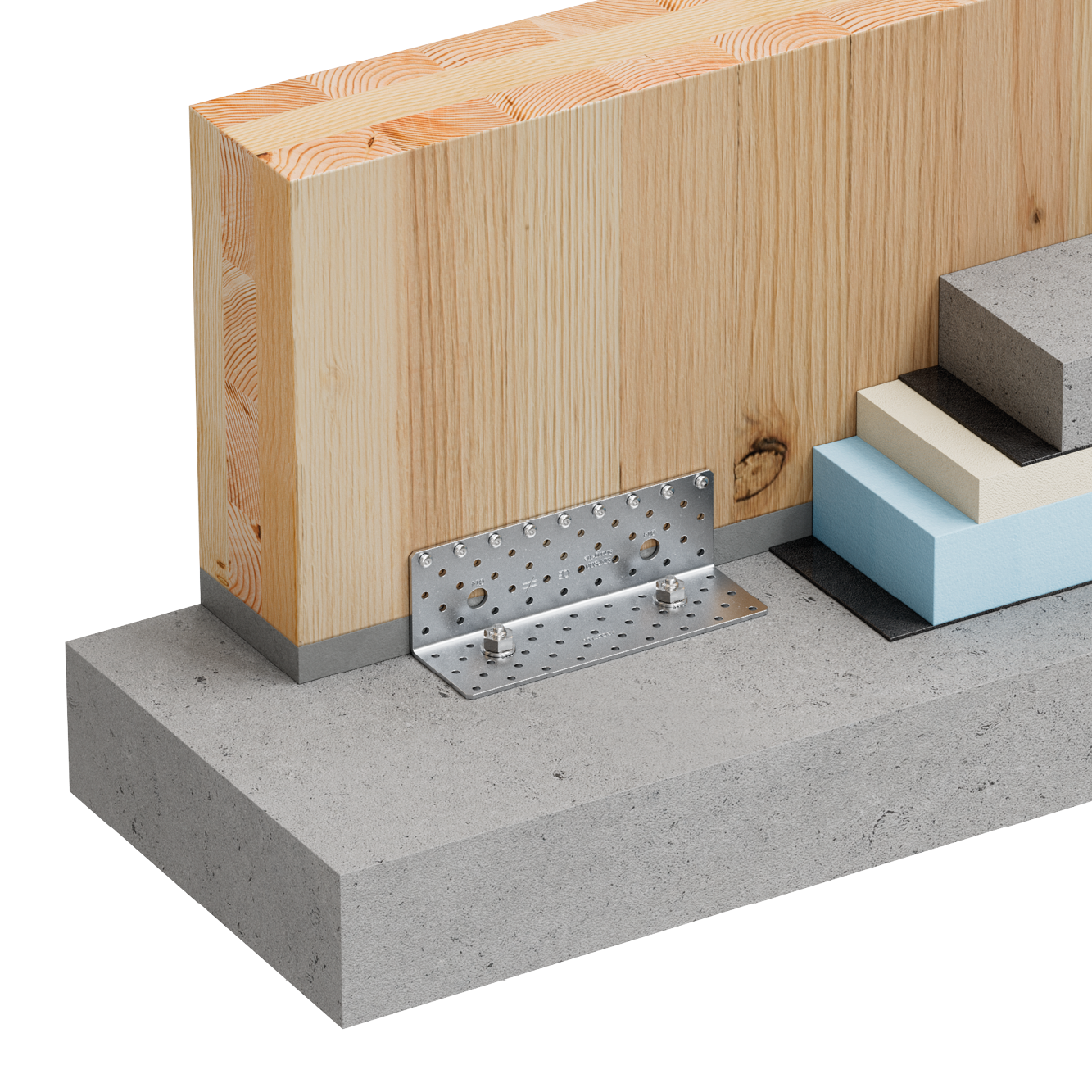

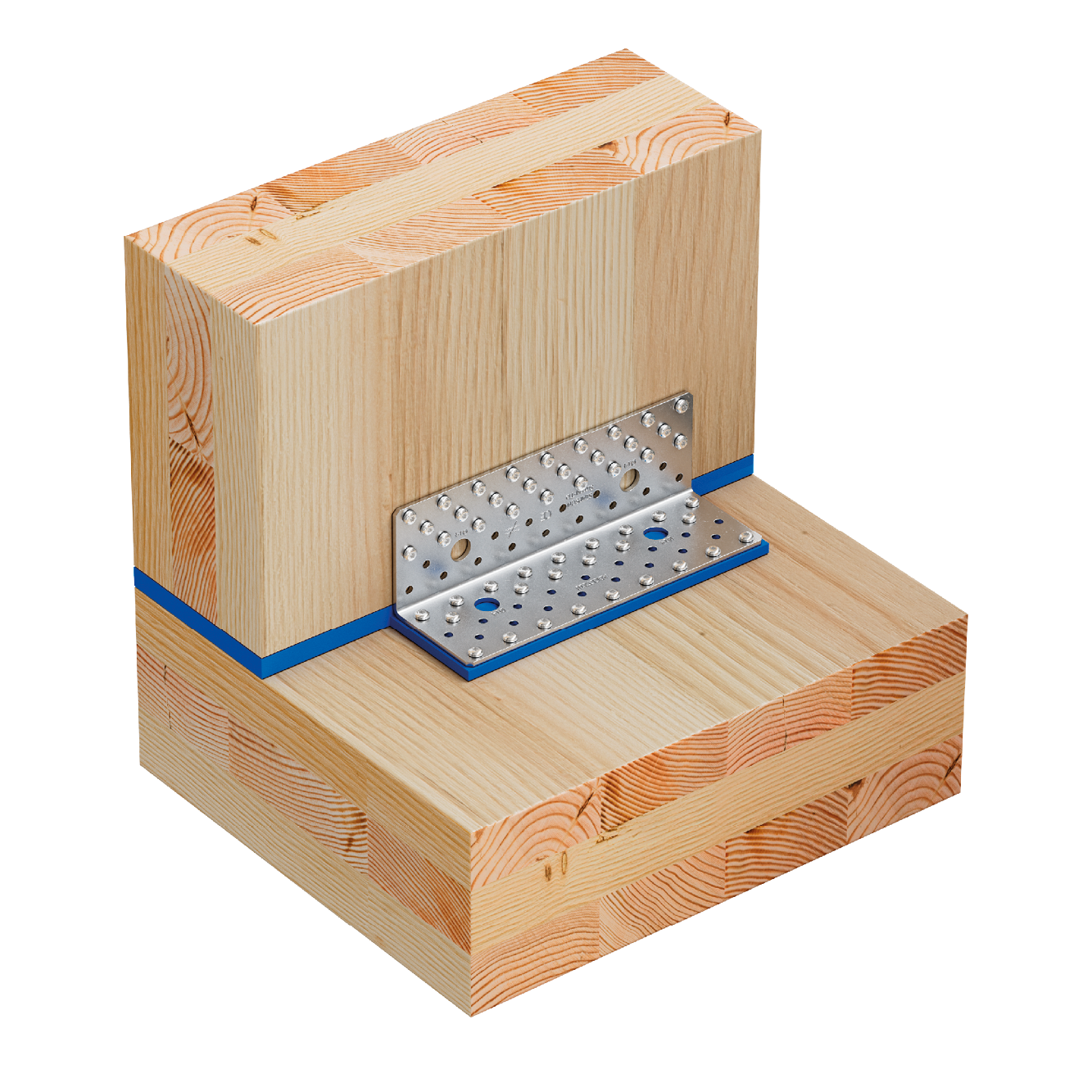

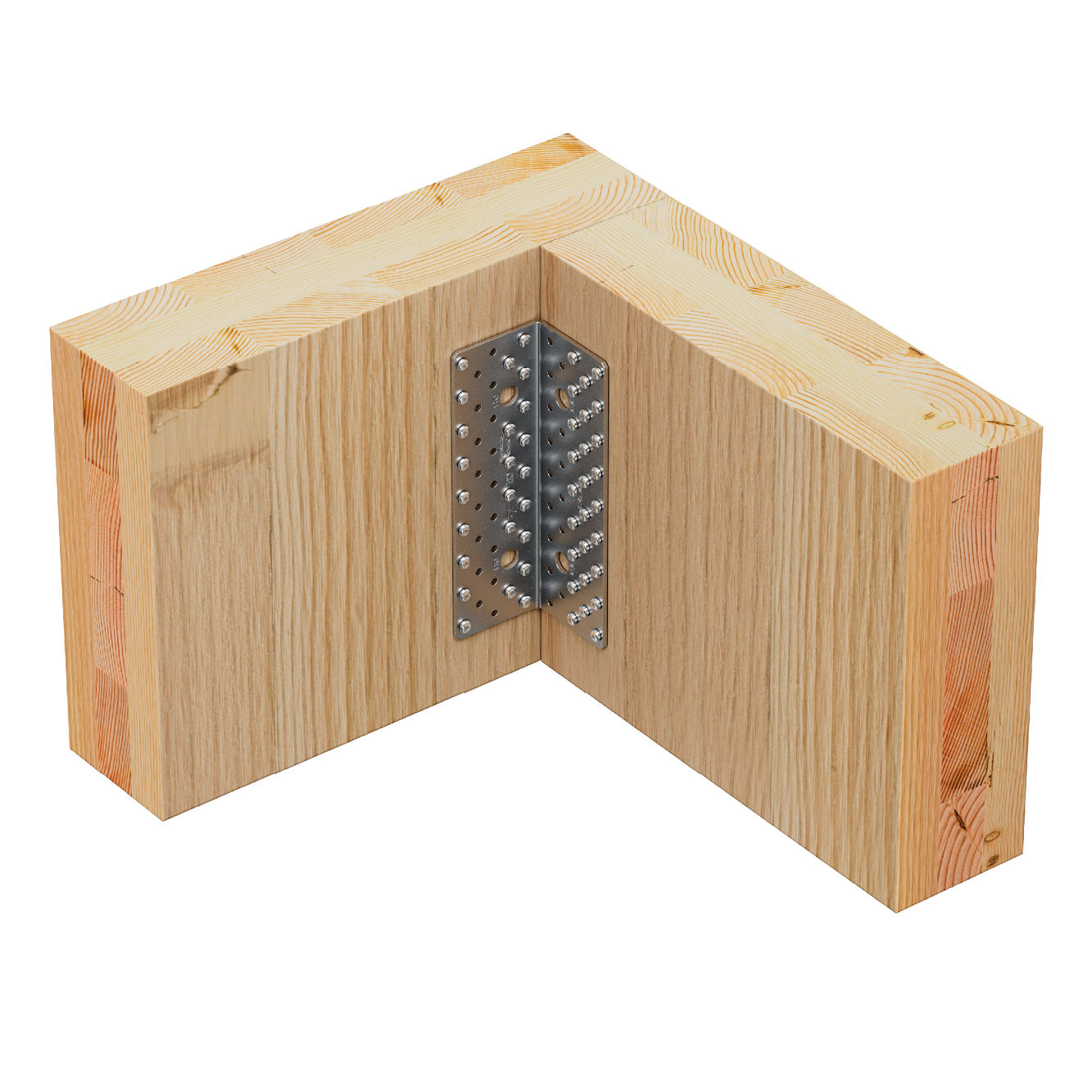

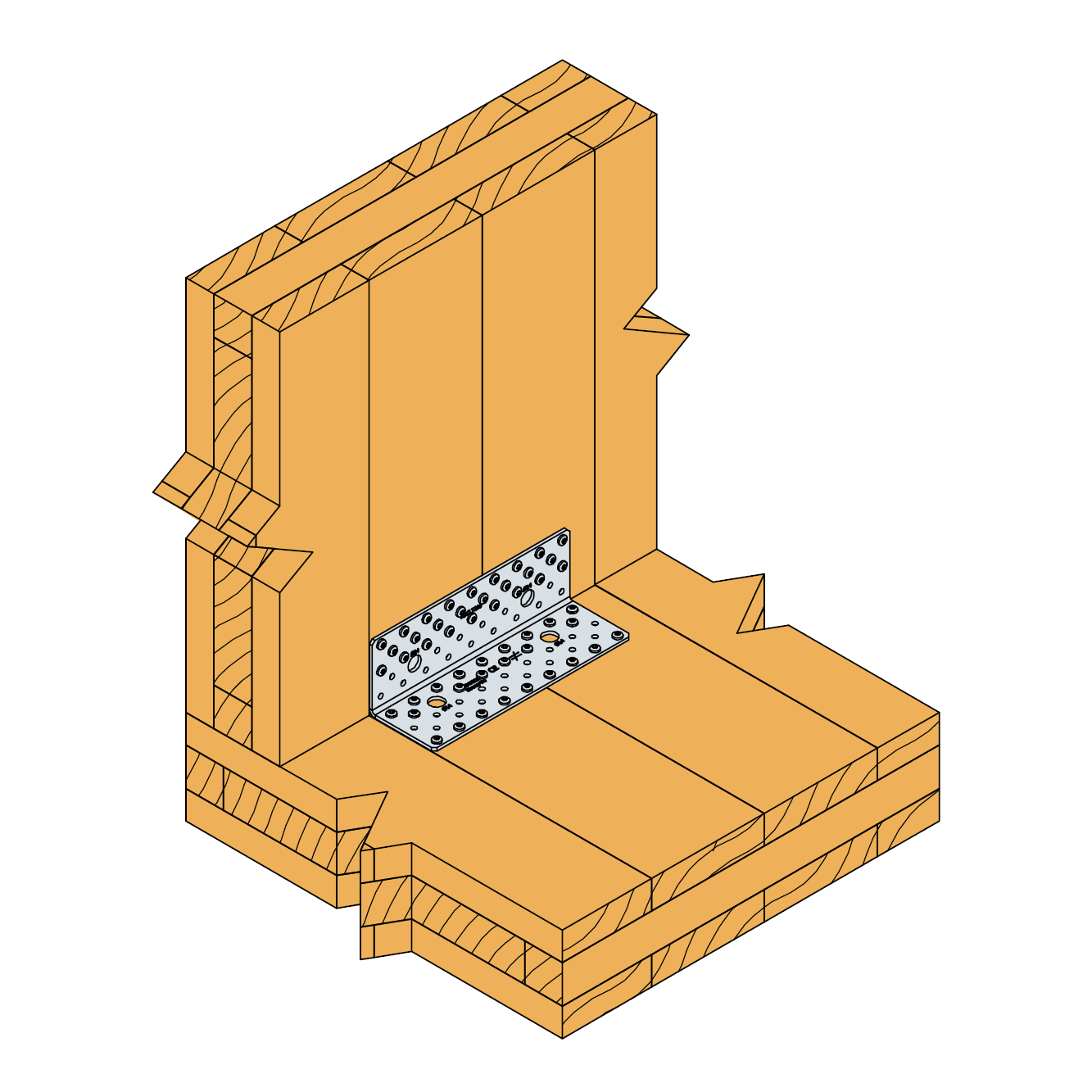

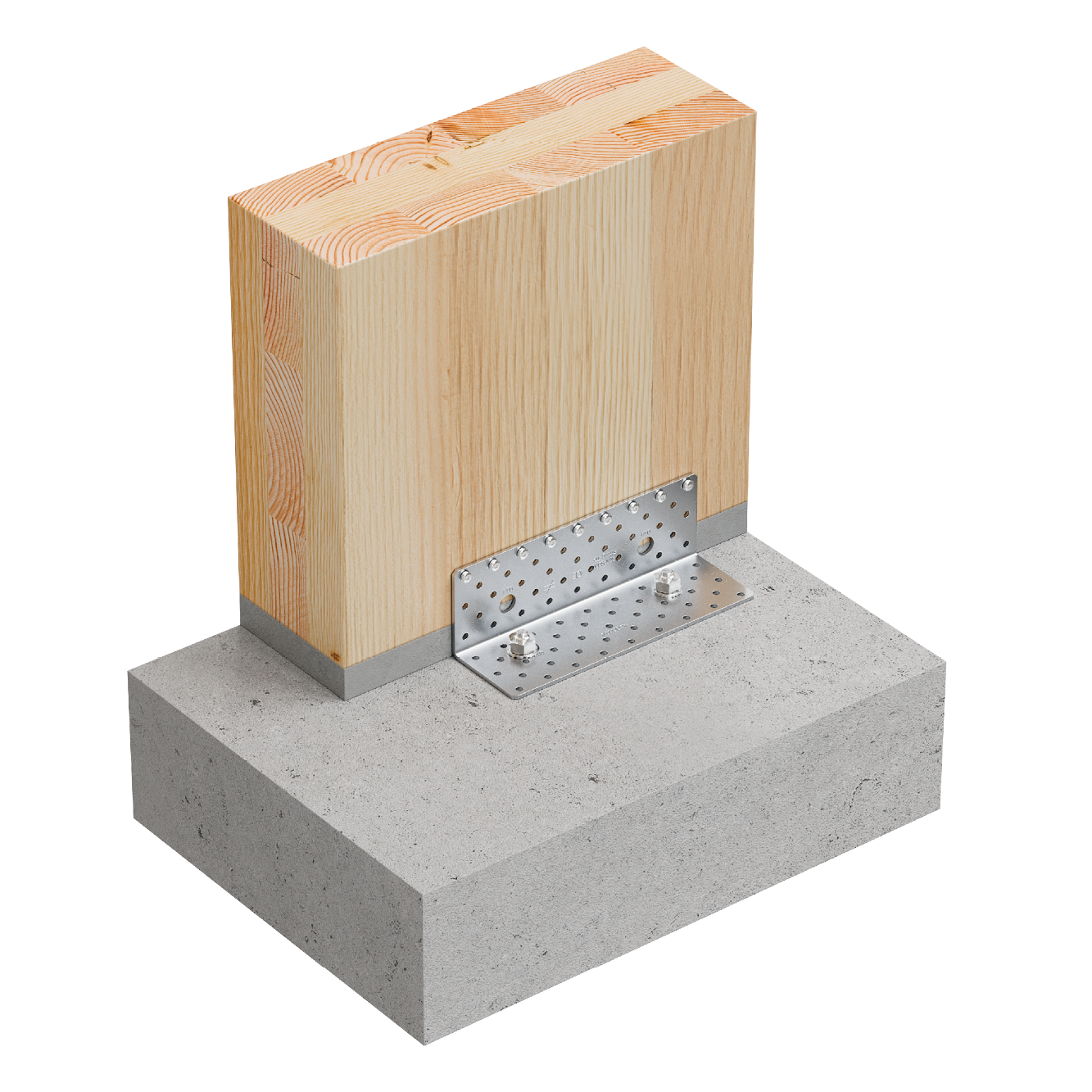

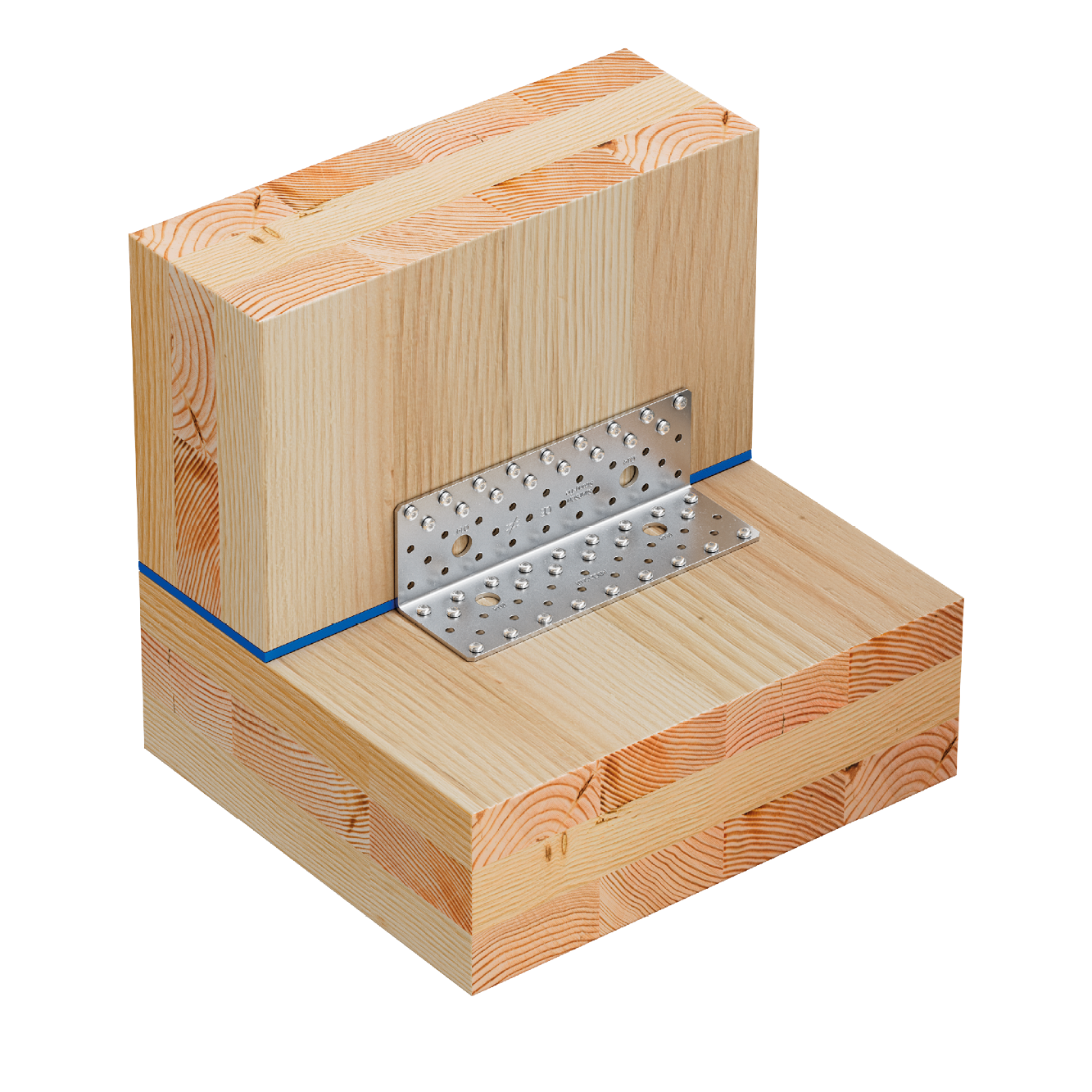

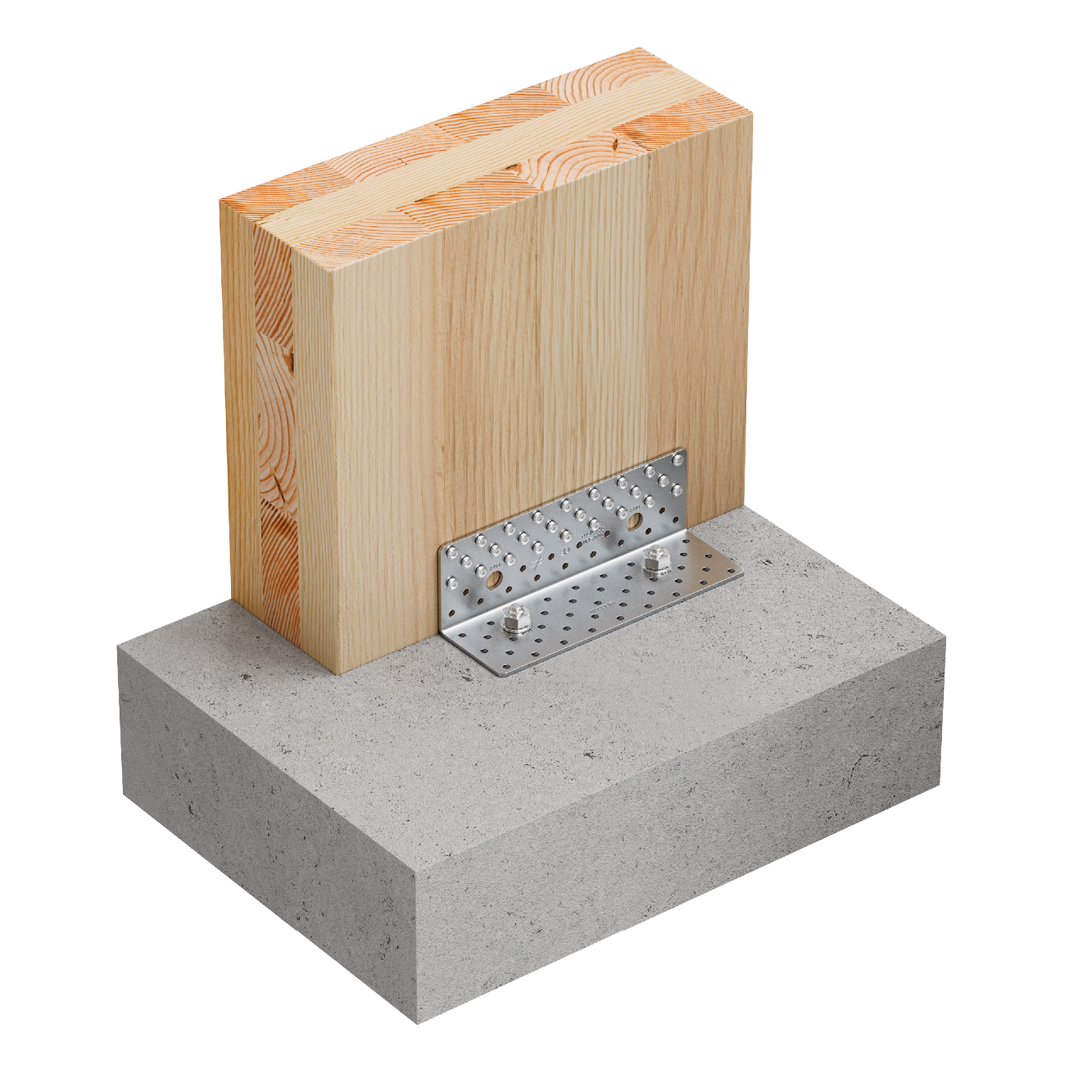

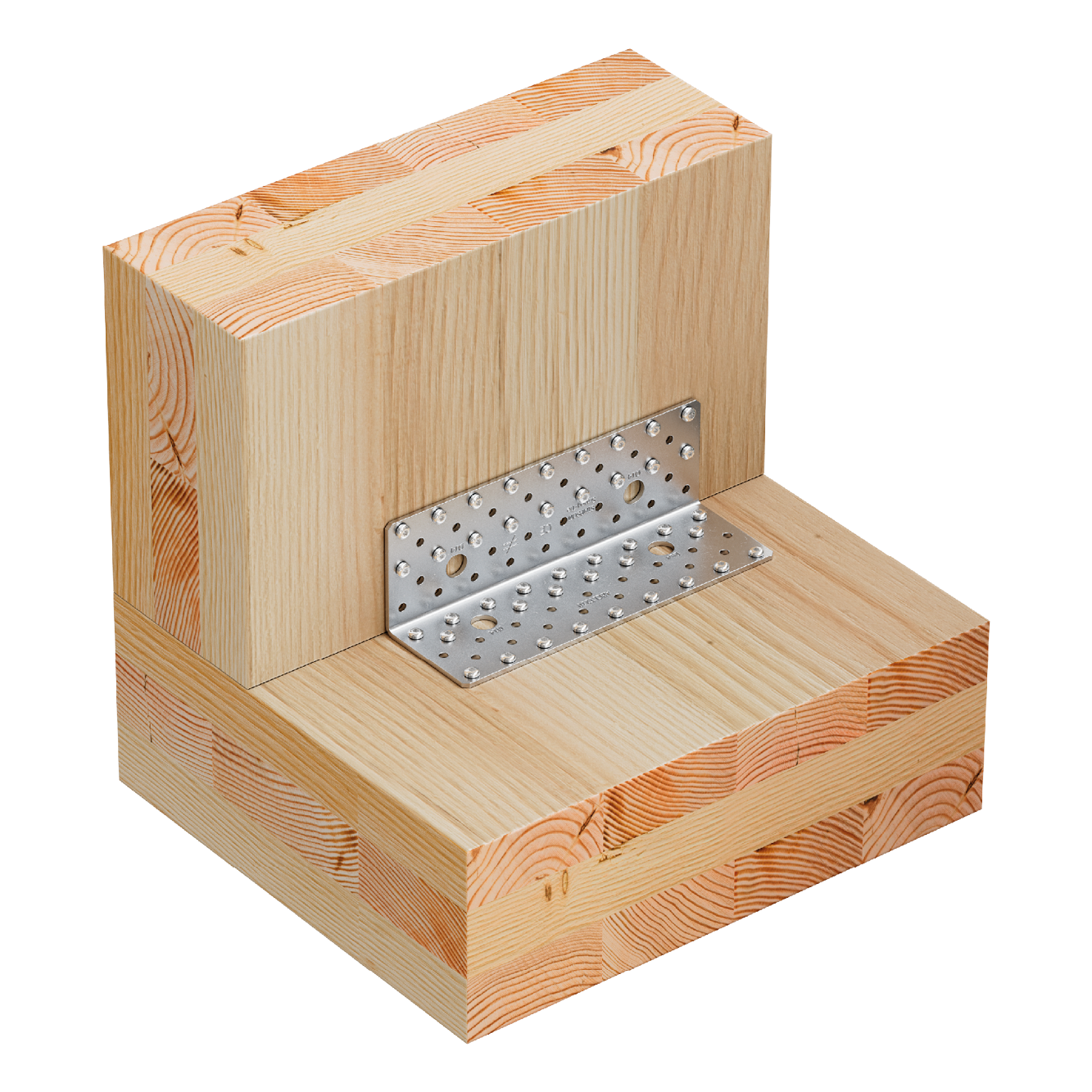

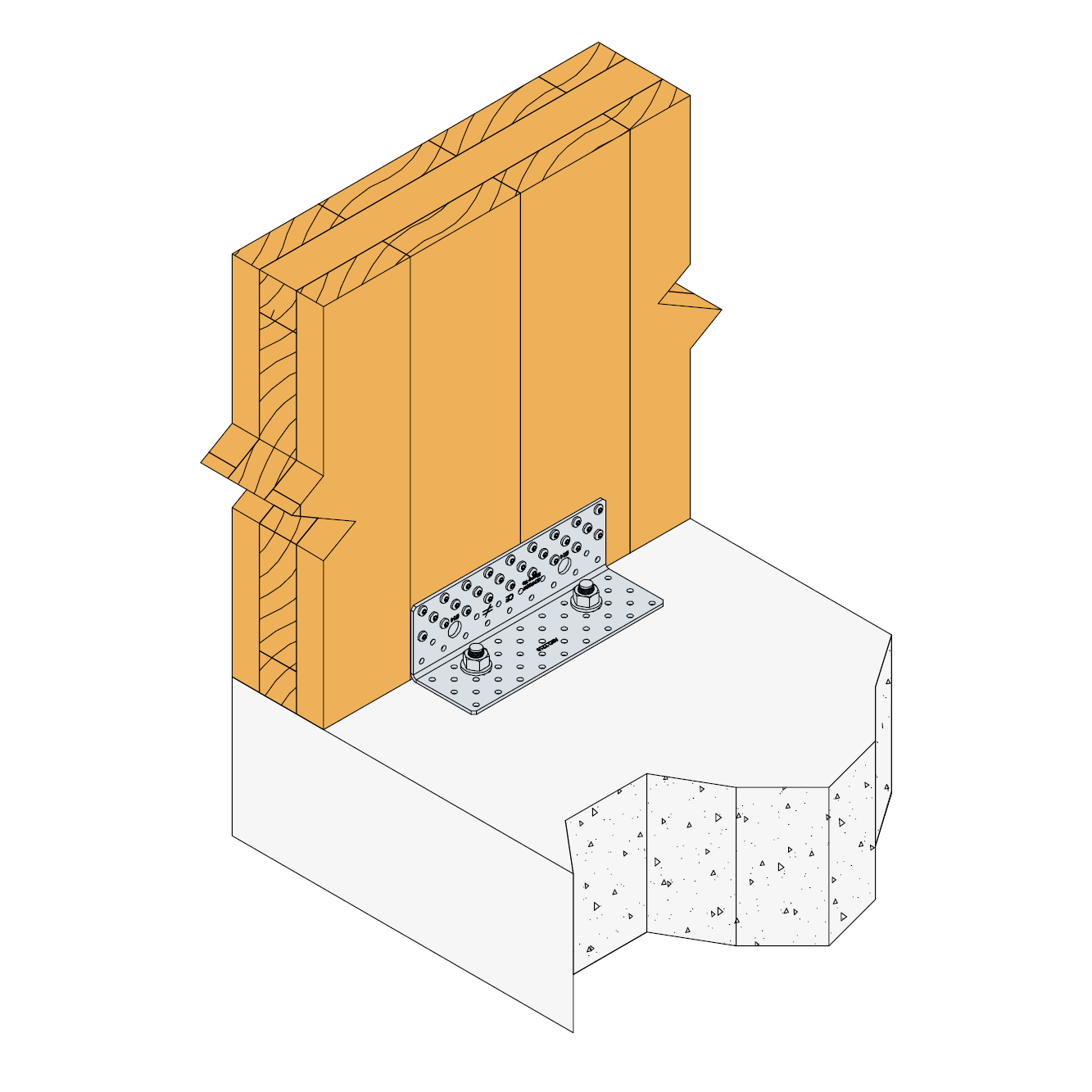

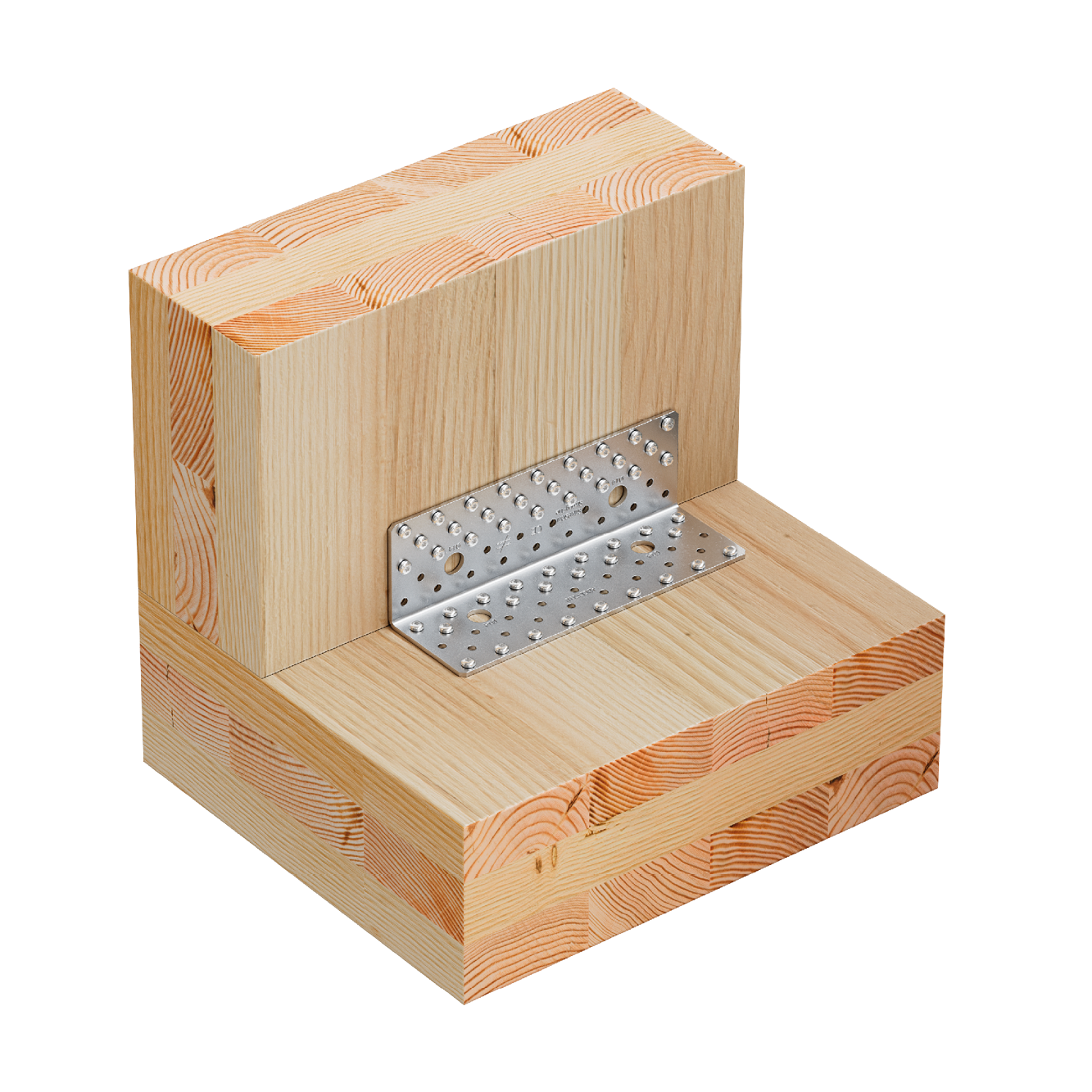

It takes high shear loads in a small height allowing it to be hidden in the flooring layers. It can be used for CLT to CLT connection but also CLT to Concrete Application.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Uusi

Käyttöluokka 2

Electrogalvanized steel Z275

EPD

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

Pre-galvanised mild steel.
S250GD + Z275 according to EN 10346

Benefits

Perfect for CLT building
Versatile: can be used on timber and concrete support

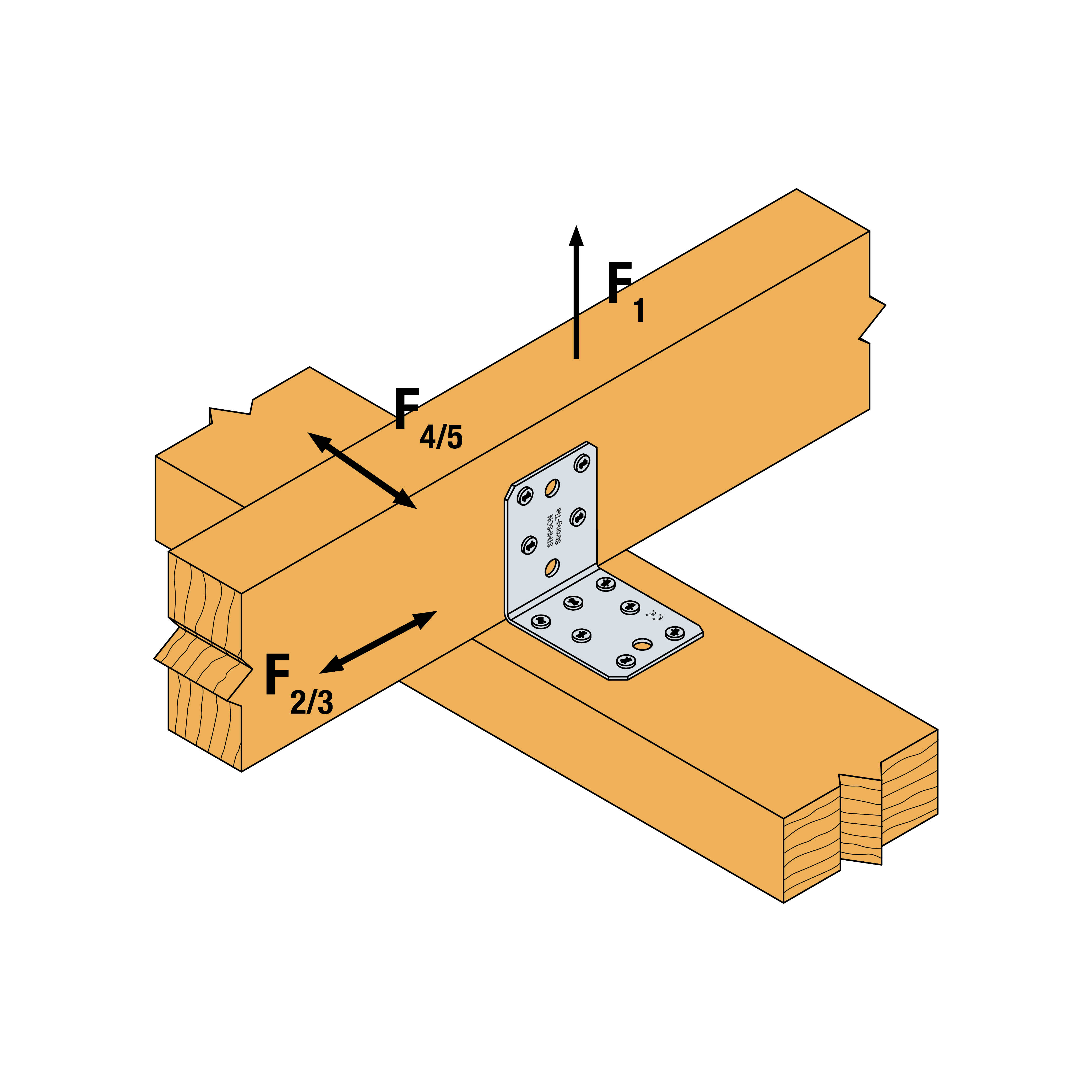

Superior performance for forces in horizontal (F2/F3)
and vertical directions (F1)
Low Profile

Sovellus

Suitable On

Supporting member: CLT, concrete, steel, etc.
Supported member: CLT.

Where to Use

CLT panels.

Tekniset tiedot

Other Technical data

Other load direction and stiffness are available. Contact your local technical department for more information.

Dimensions

Mitat

Viite	Mitat
	Mitat ja ominaisarvot[mm]				Reiät, sivu A[mm]		Reiät, sivu B[mm]		Muu
	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Pyöreä		Pyöreä		Paino[kg]
	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Ø5[mm]	Ø13[mm]	Sivu B[mm]	Ø13[mm]	Paino[kg]
ABCLT210	69	69	210	3	41	2	41	2	0.587

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 1

Viite	Kulmakiinnikkeen kapasiteetti
	Product capacities - CLT to CLT - Fastening Pattern 1
	Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]																				Liitoskiinnikkeet
	R1,k							R2,k = R3,k							R4,k			R5,k			Sivu B	Sivu A
	CNA 4,0x35	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA5.0x35	CSA5.0x40	CSA 5,0x50	CNA 4,0x35	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA5.0x35	CSA5.0x40	CSA 5,0x50	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	Määrä	Määrä
ABCLT210	-	-	-	-	17.7	20.7	26.9	30.4	33.9	40.6	43.2	36.4	41.2	48.2	31.5	31.5	31.5	8.3	10.5	15,7/kmod	24.0	26.0

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 1 with SIT

Viite	Kulmakiinnikkeen kapasiteetti
	Product capacities - CLT to CLT - Fastening Pattern 1 with SIT
	Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]														Liitoskiinnikkeet
	R2,k = R3,k							R1,k							Sivu A	Sivu B
	CNA 4,0x35	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA5.0x35	CSA5.0x40	CSA 5,0x50	CNA 4,0x35	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA5.0x35	CSA5.0x40	CSA 5,0x50	Määrä	Määrä
ABCLT210	23.5	26.2	31.4	33.4	28.2	31.8	37.2	-	-	-	-	15	17.6	22.7	26.0	24.0

Product characteristic capacities - CLT to CLT- 1 angle bracket - Nailing pattern 2

Viite	Kulmakiinnikkeen kapasiteetti
	Product capacities - CLT to CLT - Fastening Pattern 2
	Liitoskiinnikkeet		Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]
	Sivu A	Sivu B	R2,k = R3,k							R1,k
	Määrä	Määrä	CNA 4,0x35[kN]	CNA 4,0x40[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA 5,0x50[kN]	CNA 4,0x35[kN]	CNA 4,0x40[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA 5,0x50[kN]
ABCLT210	18 (9)	18.0	21.8	24.2	29.1	30.9	26.1	29.5	34.5	4.4	5.3	7.1	8.9	15.2	17.8	23

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 3 with SIT

Viite	Kulmakiinnikkeen kapasiteetti
	Product capacities - CLT to CLT - Fastening Pattern 3 with SIT
	Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]														Liitoskiinnikkeet
	R1,k							R2,k = R3,k							Sivu A	Sivu B
	CNA 4,0x35[kN]	CNA 4,0x40[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA 5,0x50[kN]	CNA 4,0x35[kN]	CNA 4,0x40[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA 5,0x50[kN]	Määrä	Määrä
ABCLT210	4.3	5.3	7	8.7	15	17.6	22.7	19.5	21.7	26	27.7	23.3	26.4	30.8	17.0	24.0

Simplified characteristic capacities - CLT to rigid support - 1 angle bracket - Nailing pattern 4

Viite	Kulmakiinnikkeen kapasiteetti
	Product capacities - CLT to Concrete - Fastening Pattern 4
	Liitoskiinnikkeet				Characteristic capacities - Timber CLT - 1 angle brackets per connection[kN]
	Sivu B		Sivu A		R1,k							R2,k = R3,k
	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x35[kN]	CNA 4,0x40[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA 5,0x50[kN]	CNA 4,0x35[kN]	CNA 4,0x40[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA 5,0x50[kN]
ABCLT210	2.0	M12	9.0	CNA/CSA	-	-	-	-	16.3	18.5	22	9.8	10.9	13.1	13.9	11.8	13.3	15.5

Simplified characteristic capacities - CLT to rigid support - 1 angle bracket - Nailing pattern 5

Viite	Kulmakiinnikkeen kapasiteetti
	Product capacities - CLT to Concrete - Fastening Pattern 5
	Liitoskiinnikkeet				Characteristic capacities - CLT to concrete - 1 angle bracket per connection[kN]
	Sivu A		Sivu B		R1,k							R2,k = R3,k
	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x35[kN]	CNA 4,0x40[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA 5,0x50[kN]	CNA 4,0x35[kN]	CNA 4,0x40[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA 5,0x50[kN]
ABCLT210	26 (17)	CNA/CSA	2.0	M12	20.6	23.8	29.8	33.5	min(47.9;32.0/kmod)	32.0/kmod	32.0/kmod	30.4	33.9	40.6	43.2	36.4	41.2	48.2

Karakteristisk bärförmåga - KL-trä till betong - Spikmönster 7

Viite	Kulmakiinnikkeen kapasiteetti
	Karakteristisk bärförmåga - KL-trä till betong - Spikmönster 4
	Characteristic capacities - CLT to concrete - 1 angle bracket per connection[kN]						Liitoskiinnikkeet
	R1,k			R2/3,k			Sivu A	Sivu B
	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA 5,0x50[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA 5,0x50[kN]	Antal	Antal	Typ
ABCLT210	-	-	22	13.1	13.9	15.5	9.0	2.0	M12

	R₁	R_2/3
k_lat	-	0,51
k_ax	0,67	0,06

R_bolt.lat.d ≥ F_i.d x k_lat

R_bolt.ax.d ≥ F_i.dx k_ax

Product characteristic capacities - CLT to rigid support - 1 angle bracket- Nailing pattern 10

Viite	Kulmakiinnikkeen kapasiteetti
	Product capacities - Timber CLT - Concrete Fastening Pattern 10
	Liitoskiinnikkeet				Characteristic capacities - CLT to concrete - 1 angle bracket per connection[kN]
	Sivu B		Sivu A		R1,k			R2,k = R3,k			R4,k			R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA 5,0x50[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA 5,0x50[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA 5,0x50[kN]	CNA 4,0x50[kN]	CNA 4,0x60[kN]	CSA 5,0x50[kN]
ABCLT210	2.0	M12	17.0	-	min(29,8 ; 32/kmod)	min(33,5 ; 32/kmod)	min(43;32.0/kmod)	26	27.7	30.8	31.5	31.5	31.5	5.1	6.3	min(16,5 ; 11,1/kmod)

	R₁	R_2/3	R₄	R₅
k_lat	-	0,51	0,5	0,5
k_ax	0,67	0,06	-	2

R_bolt.lat.d≥ F_i.dx k_lat

R_bolt.ax.d ≥ F_i.d x k_ax

Sertifiointi

Eurooppalainen tekninen arviointi (ETA)

eta-06-0106-2026-03-09.pdf

product.doc.history.show

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Valitse yksi verkkosivustoistamme

Liittimet

Kiinnikkeet

Ankkurit ja kiinnikkeet

Muut

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

Benefits

Sovellus

Suitable On

Where to Use

Tekniset tiedot

Other Technical data

Dimensions

Mitat

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 1

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 1 with SIT

Product characteristic capacities - CLT to CLT- 1 angle bracket - Nailing pattern 2

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 3 with SIT

Simplified characteristic capacities - CLT to rigid support - 1 angle bracket - Nailing pattern 4

Simplified characteristic capacities - CLT to rigid support - 1 angle bracket - Nailing pattern 5

Karakteristisk bärförmåga - KL-trä till betong - Spikmönster 7

Product characteristic capacities - CLT to rigid support - 1 angle bracket- Nailing pattern 10

Asennus

Asennus

Fasteners

Sertifiointi

Eurooppalainen tekninen arviointi (ETA)

Environmental Product Declarations (EPD)

Aiheeseen liittyvät tuotteet

Concealed solution for connecting CLT walls to concrete foundations.

Naulauslevyruuvit

Naulauslevynaulat

Raskaaseen käyttöön tarkoitettu kiila-ankkuri

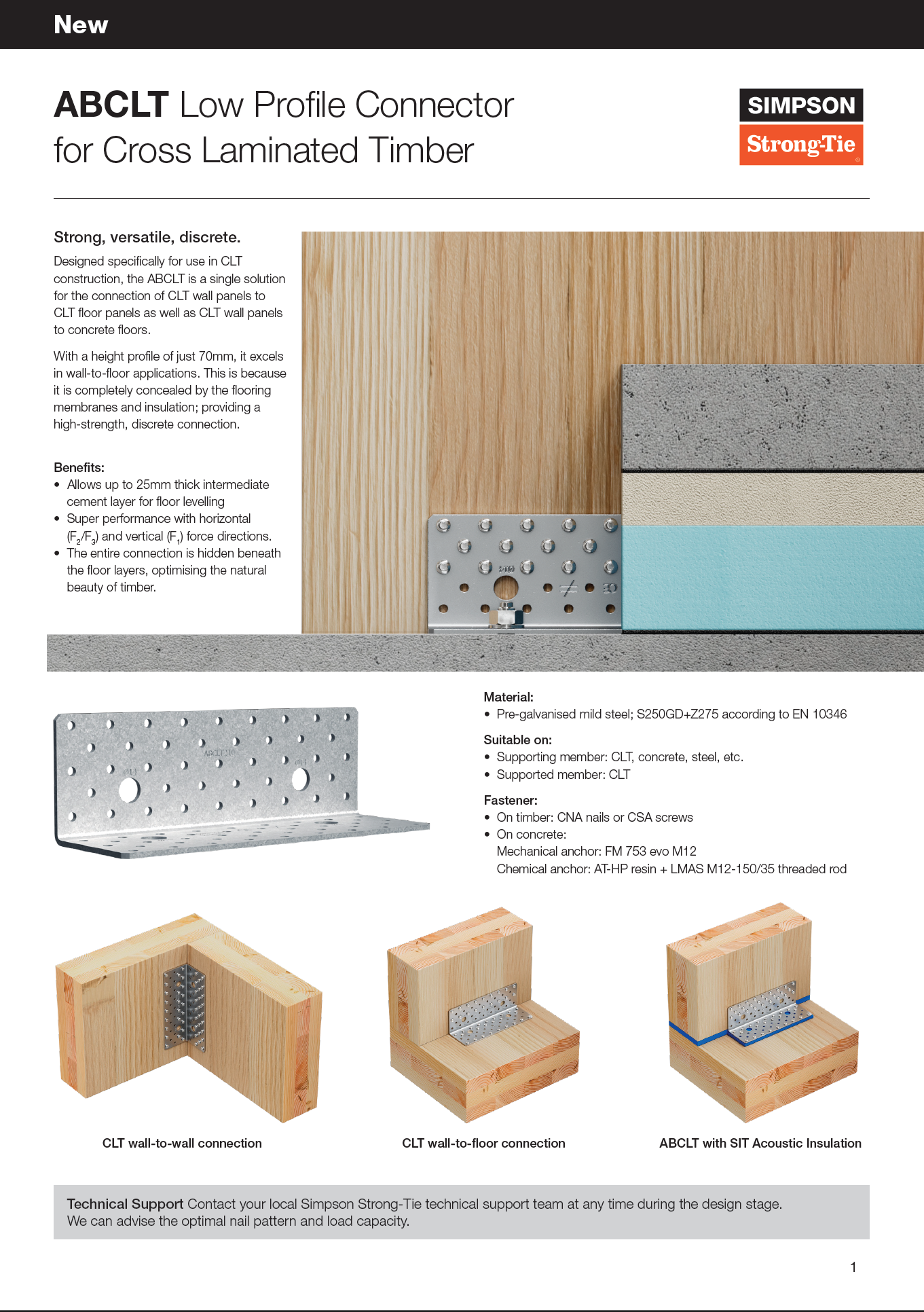

ABCLT - Low Profile Connector for Cross Laminated Timber
