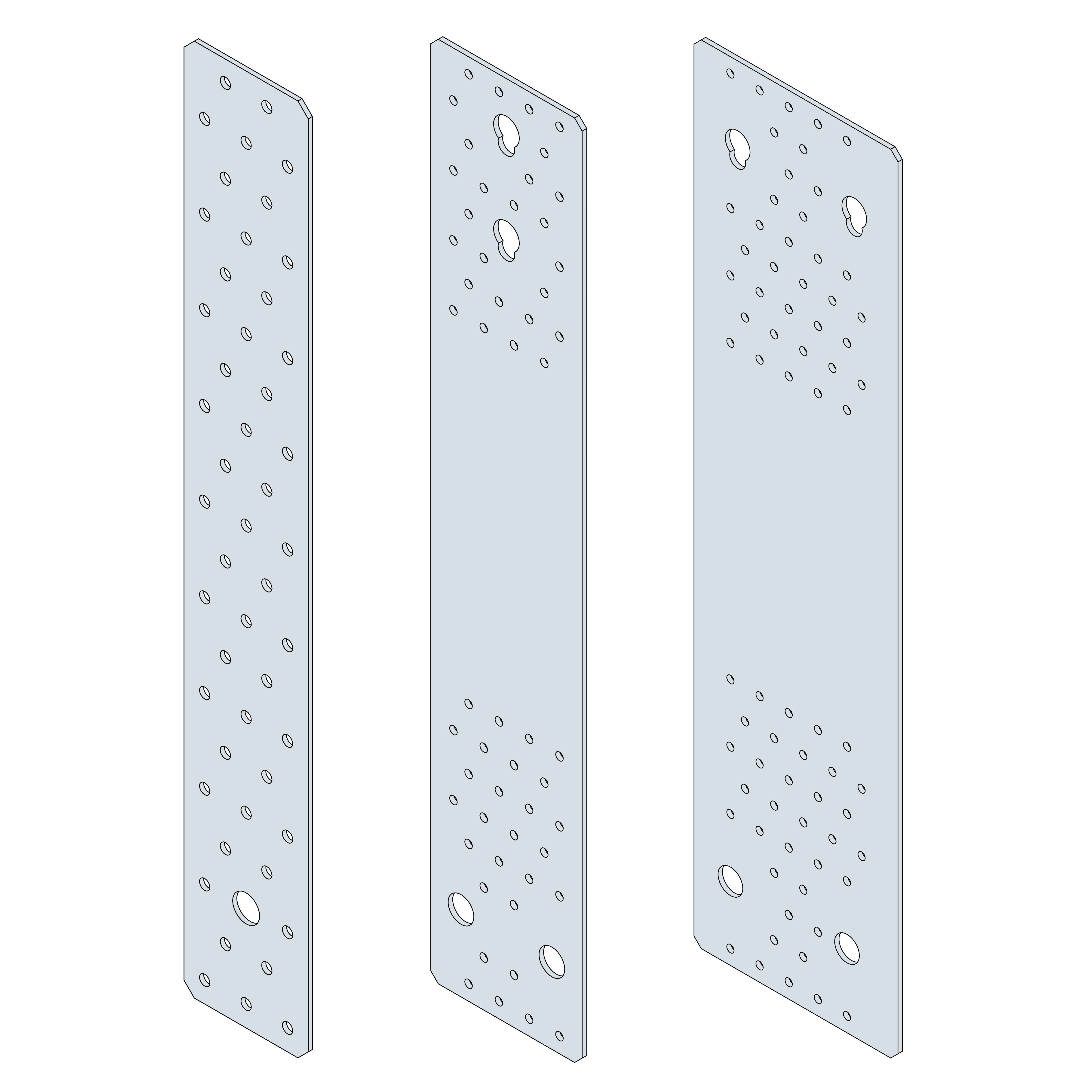

Nail plate for CLT

NPB nail plates have been especially designed for CLT building. They allow the installation of CLT panels to CLT support or concrete support.

Tekniset tiedot

CE-merkitty

Uusi

EPD

Käyttöluokka 2

Electrogalvanized steel Z275

Indoor

Tuotteen yksityiskohdat

Ominaisuudet

Material

Esisinkitty teräs S250GD + Z275 standardin NF EN 10346 mukaisesti
Paksuus 2 ja 3 mm

Advantages

Ihanteellinen CLT-rakentamiseen,
Erittäin monipuolinen: voidaan kiinnittää puiseen tai betoniin
Suuri kapasiteetti pystysuuntaisille voimille.

Sovellus

Application

Ristilaminoidut paneelit (CLT),
Kiinteät paneelit...

Tekniset tiedot

Dimensions

Mitat

Viite	Mitat
	Mitat ja ominaisarvot[mm]			Reiät, sivu A	Reiät[mm]		Muu
	A[mm]	B[mm]	Paksuus[mm]	Pyöreä	Pyöreä		Määrä laatikossa	Paino[kg]
	A[mm]	B[mm]	Paksuus[mm]	Ø5[mm]	Ø13	Ø17	Määrä laatikossa	Paino[kg]
NPB60400	60	400	2	49	1	-	10	0.36
NPB100540	100	540	3	26+28	2 (Ø14)	2	10	1.2
NPB140540	140	540	3	36+36	-	2+2	10	1.7

Tuotteen ominaiskapasiteetit - CLT CLT:hen

Viite	Nail plates capacity
	Tuotteiden kapasiteetit - Puu puuhun tai CLT CLT:hen
	Liitoskiinnikkeet		Kestävyyden ominaisarvot[kN]

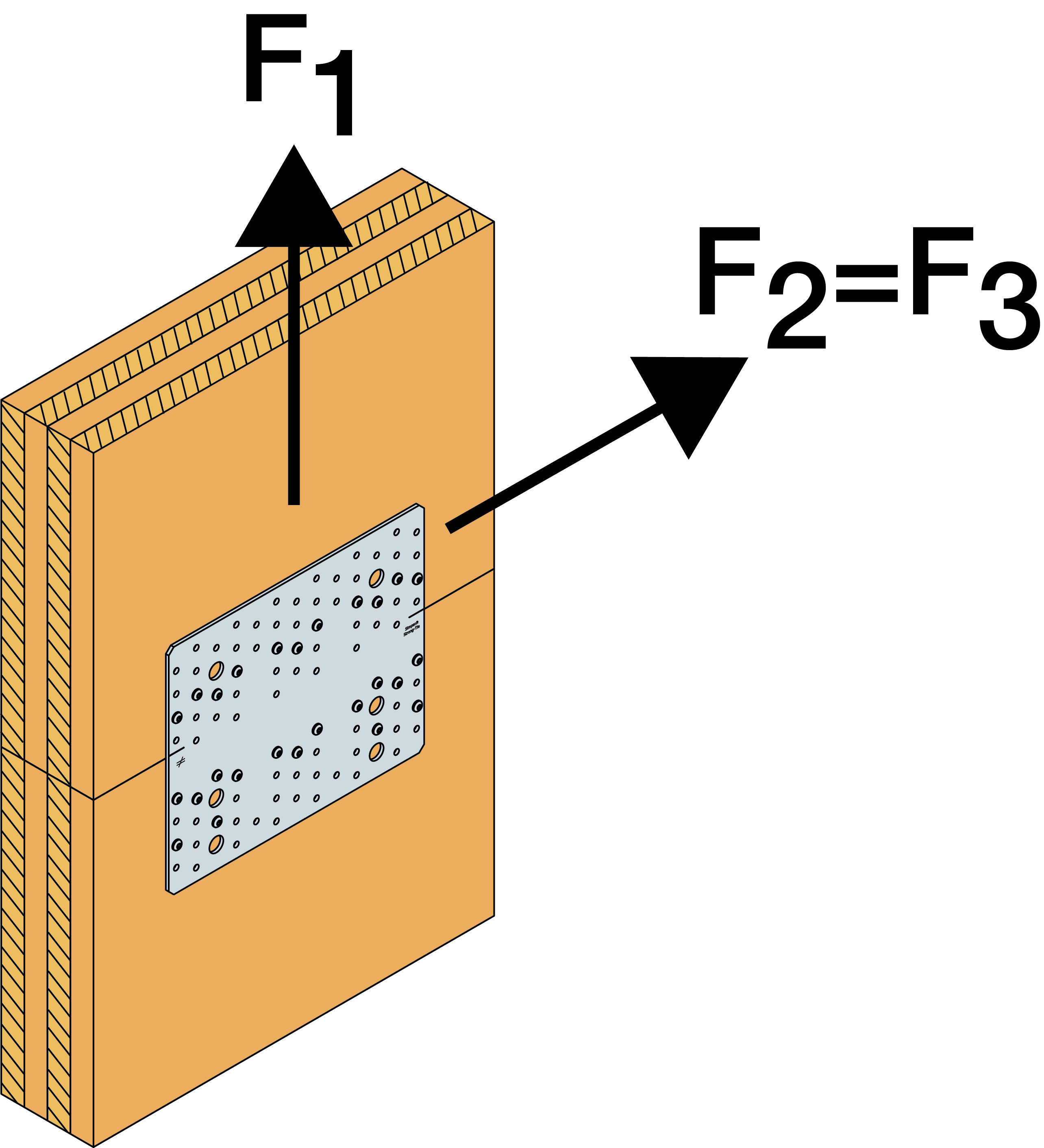

	Yläosa	Pohjaosa	R₁,ₖ		R2,k = R3,k
	Yläosa	Pohjaosa	CNA 4,0x50	CSA5,0x50	CNA 4,0x50	CSA 5,0x50
NPB60400	n	n	min (26.7/kmod ; n x 2.22)	min (26.7/kmod ; n x 2.63)	-	-
NPB100540	n	n	min (71.3/kmod ; n x 2.22)	min (71.3/kmod ; n x 2.63)	-	-
NPB140540	n	n	min (102.5/kmod ; n x 2.22)	min (102.5/kmod ; n x 2.63)	-	-

n = number of fasteners (CNA or CSA) on the top or bottom part of the plate. This number of fasteners has to be the same on both timber elements.

Distances to the edges of the timber must be checked.

For combinied forces it´s to check: $\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Tuotteen ominaiskapasiteetit - CLT betoniin

Viite	Nail plates capacity
	Tuotteiden kapasiteetit - Puu tai CLT jäykkään tukeen
	Liitoskiinnikkeet		Kestävyyden ominaisarvot[kN]
	Yläosa	Pohjaosa	R₁,ₖ
	Yläosa	Pohjaosa	CNA 4,0x50	CSA 5,0x50
NPB60400	n	1 Ø12	min (20.6/kmod ; n x 2.22)	min (20.6/kmod ; n x 2.63)
NPB100540	n	2 Ø12	min (58.8/kmod ; n x 2.22)	min (58.8/kmod ; n x 2.63)
NPB140540	n	2 Ø16	min (82.4/kmod ; n x 2.22)	min (82.4/kmod ; n x 2.63)

n = number of fasteners (CNA or CSA) on the top part of the plate. The distances to the edges of the timber as well as the distances to the edges of the concrete must be checked.

Anchors resistance must also be checked

Asennus

Installation

Puuun kiinnitys :
1. Tuo yhteen kaksi kiinnitettävää osaa,
2. Naulaa tai ruuvaa levy 1^st kiinnitettävään osaan,
3. Naulaa tai ruuvaa levy 2^nd osaan.

Betonille :
1. Tuo kiinnitettävä osa betonialustan luo,
2. Aseta levy kiinnitettävään osaan,
3. Kiinnitä levy betoniin suositelluilla ankkureilla.

Fasteners

Puulle:

CNA Ø4.0x50 mm naulat
CSA Ø5.0x40 tai CSA Ø5.0x50 ruuvit

Betonille :

Mekaaninen ankkuri : WA M12-104/5 ankkuri
Kemiallinen ankkuri: AT-HP-hartsi + LMAS M12-150/35 kierteitetty tanko

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-h10-0005-06.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
