TOL

Orsikannakkeet

Orsikannakkeen avulla voidaan kiinnittää harjapalkki, johon tiilikaton harjatiilet kiinnitetään. Orsikannake asennetaan haluttuun kulmaan ja korkeuteen.
Käyttämisestä ja asentamisesta on lisätietoja erillisessä julkaisussa.

Tekniset tiedot
Käyttöluokka 2
Käyttöluokka 2
Electrogalvanized steel Z275
Electrogalvanized steel Z275
EPD
EPD
Indoor
Indoor

Tuotteen yksityiskohdat

Kuvat

TOL installer.jpg

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Orsikannake asennetaan haluttuun kulmaan ja korkeuteen

Sovellus

Liitos

  • Puu puuhun

Käyttötarkoitus

  • Orsikannakkeen avulla voidaan kiinnittää harjapalkki, johon tiilikaton harjatiilet kiinnitetään

Tekniset tiedot

Mitat

Mitat

Mitat
Mitat
ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät[mm]
Paino[kg]A[mm]B[mm]C[mm]D[mm]F[mm]t[mm]Ø[mm]Määrä
TOL40-B0.12402057201941.552 + 2 + 16
TOL500.12512057201881.552 + 2 + 16

Asennus

Asennus

Kiinnittäminen

  • Se asennetaan alapuolisten rakenteiden päälle CNA4,0xℓ-naulauslevynauloilla tai CSA5,0xℓ-ruuveilla
  • Orsikannake asennetaan CNA5,0x25-ruuveilla

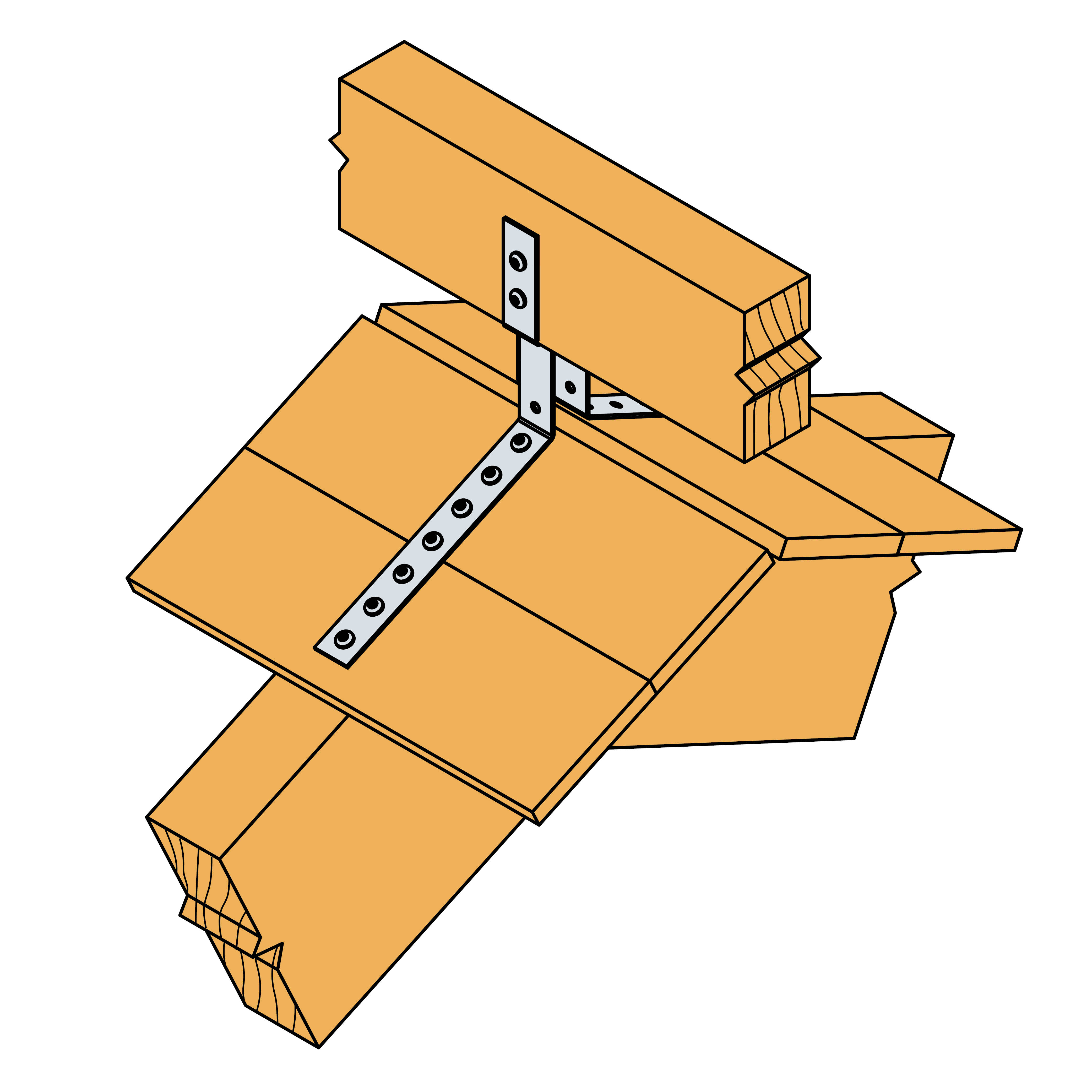

TOL installer.jpg

Sertifiointi

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Aiheeseen liittyvät tuotteet

CAD- ja BIM-kirjasto

2D

TOL40-B

3D

TOL40-B
