EGCM

Päätykiinnike keskikokoisille puuelementeille ja -palkeille

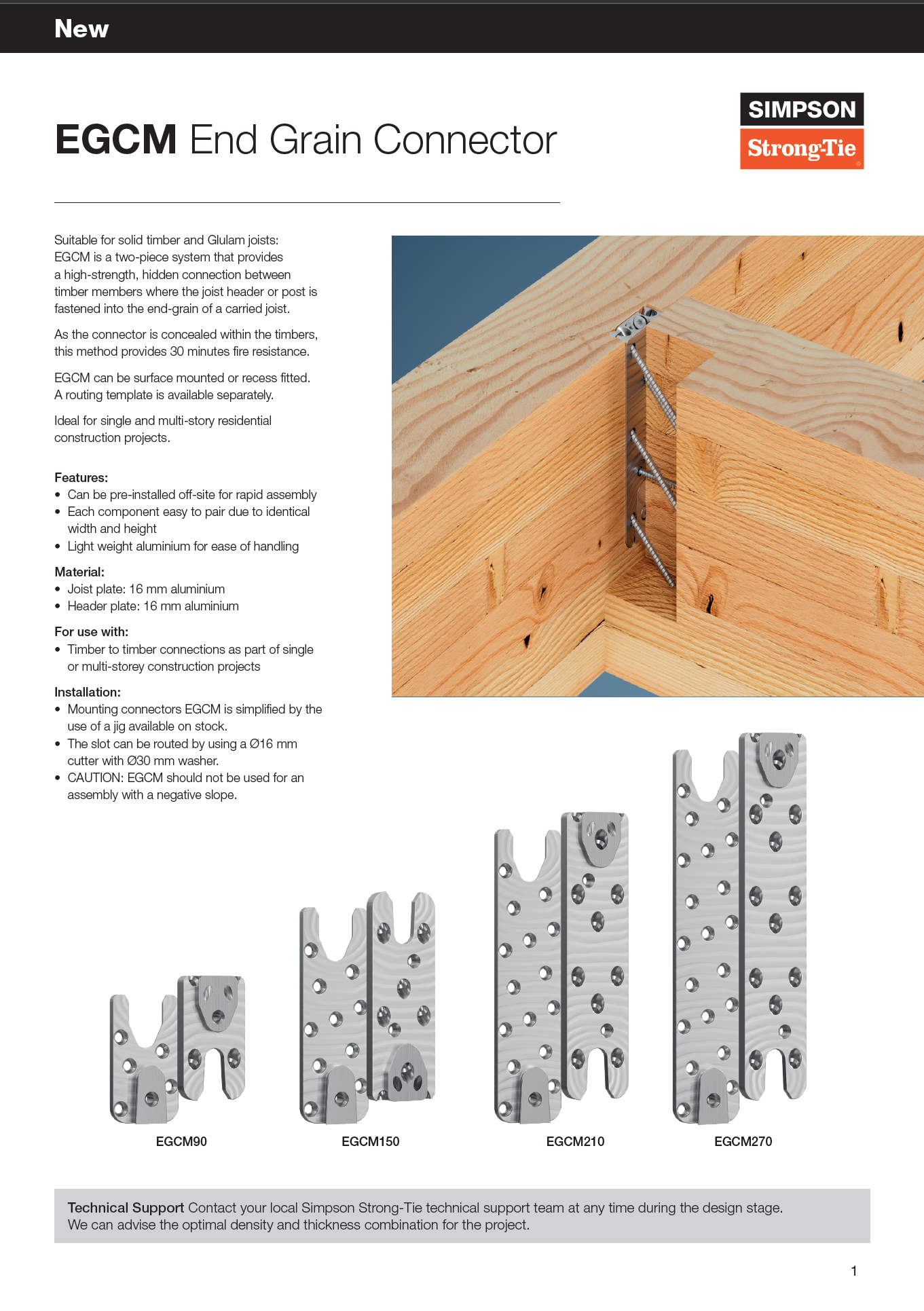

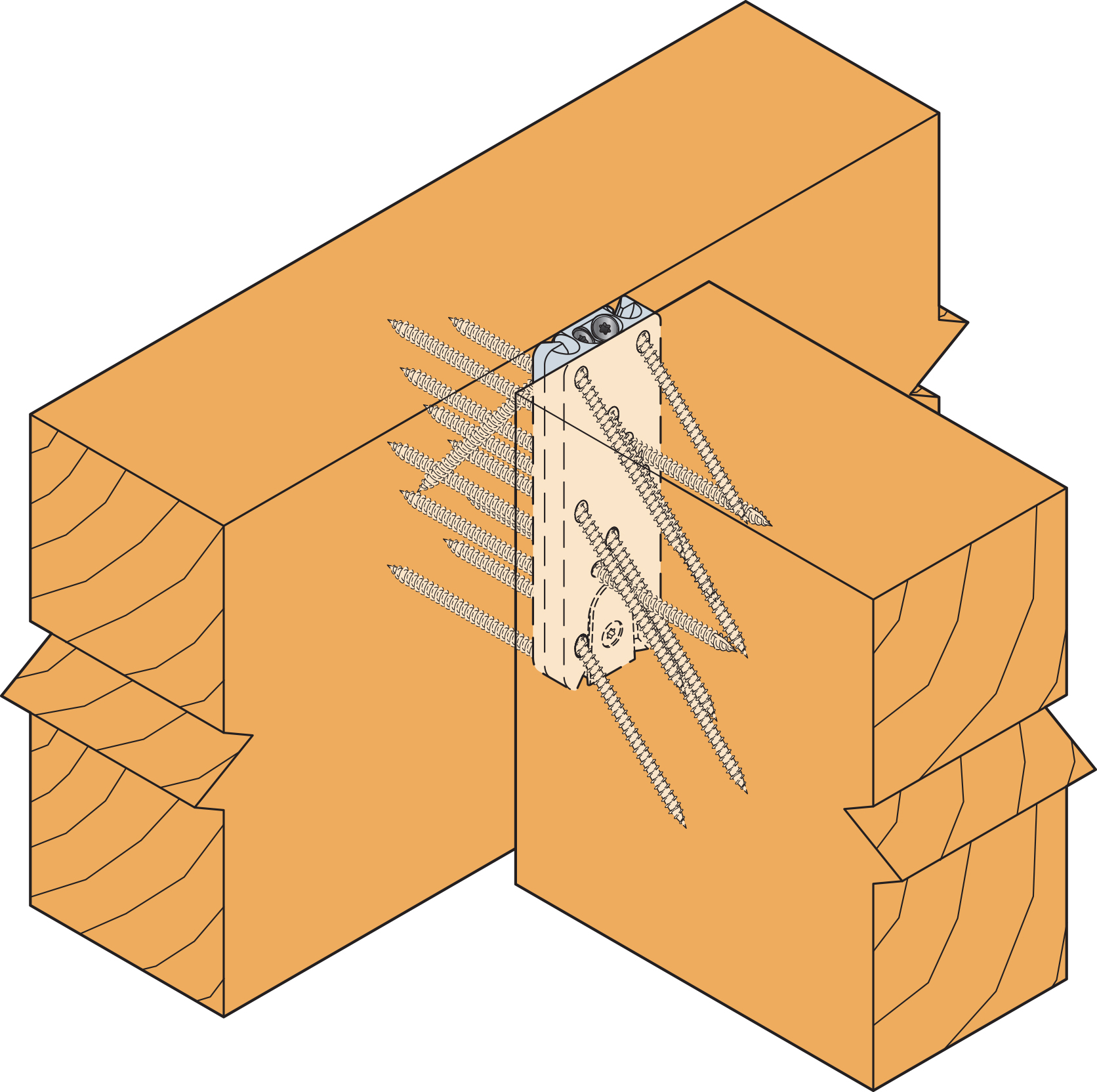

Sopii massiivipuulle ja liimapalkkeihin: EGCM on kaksiosainen järjestelmä, joka tarjoaa erittäin vahvan, piiloliitoksen puuelementtien välille, kun palkin pääty tai pilari kiinnitetään kantavan palkin päätyyn.

Koska kiinnike on piilotettu puutavaraan, tämä menetelmä tarjoaa 30 minuutin palonkestävyyden. EGCM voidaan asentaa pinta-asennuksena tai upottaa. Kiinnityssapluuna on saatavana erikseen.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Uusi

Aluminium

Käyttöluokka 2

Tulipalo

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

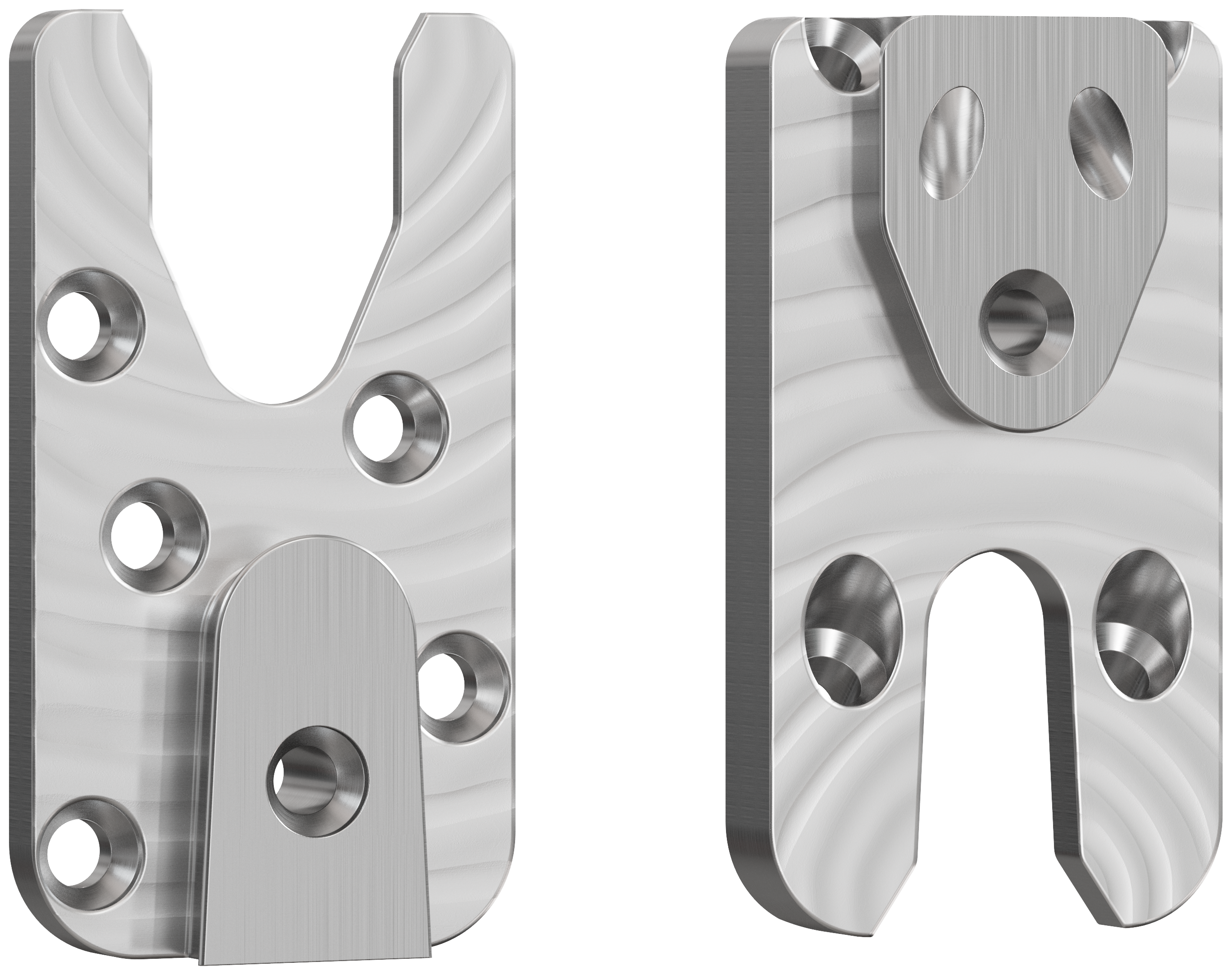

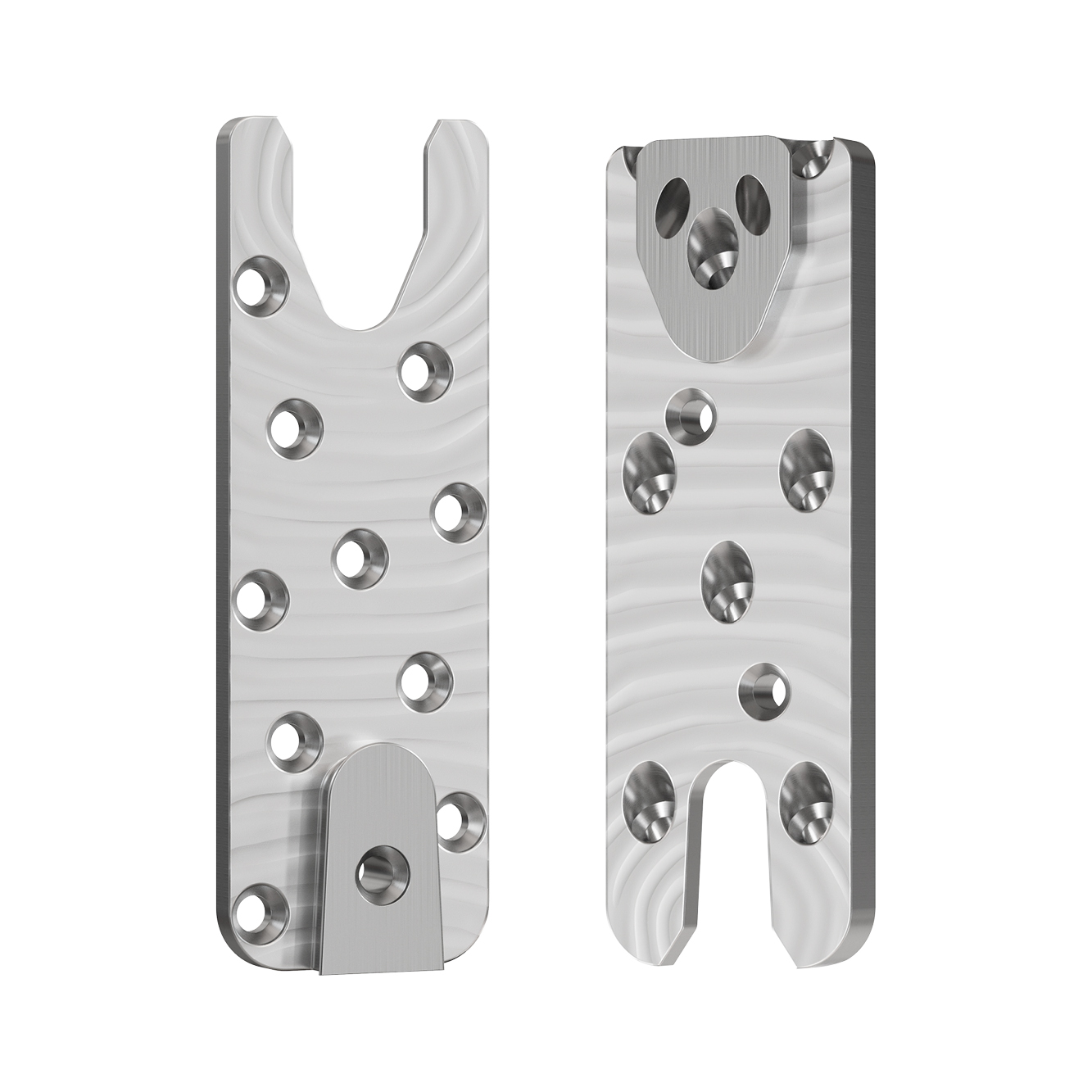

Materiaali

Palkkilevy: 16 mm alumiini
Ylälevy: 16 mm alumiini

Ominaisuudet

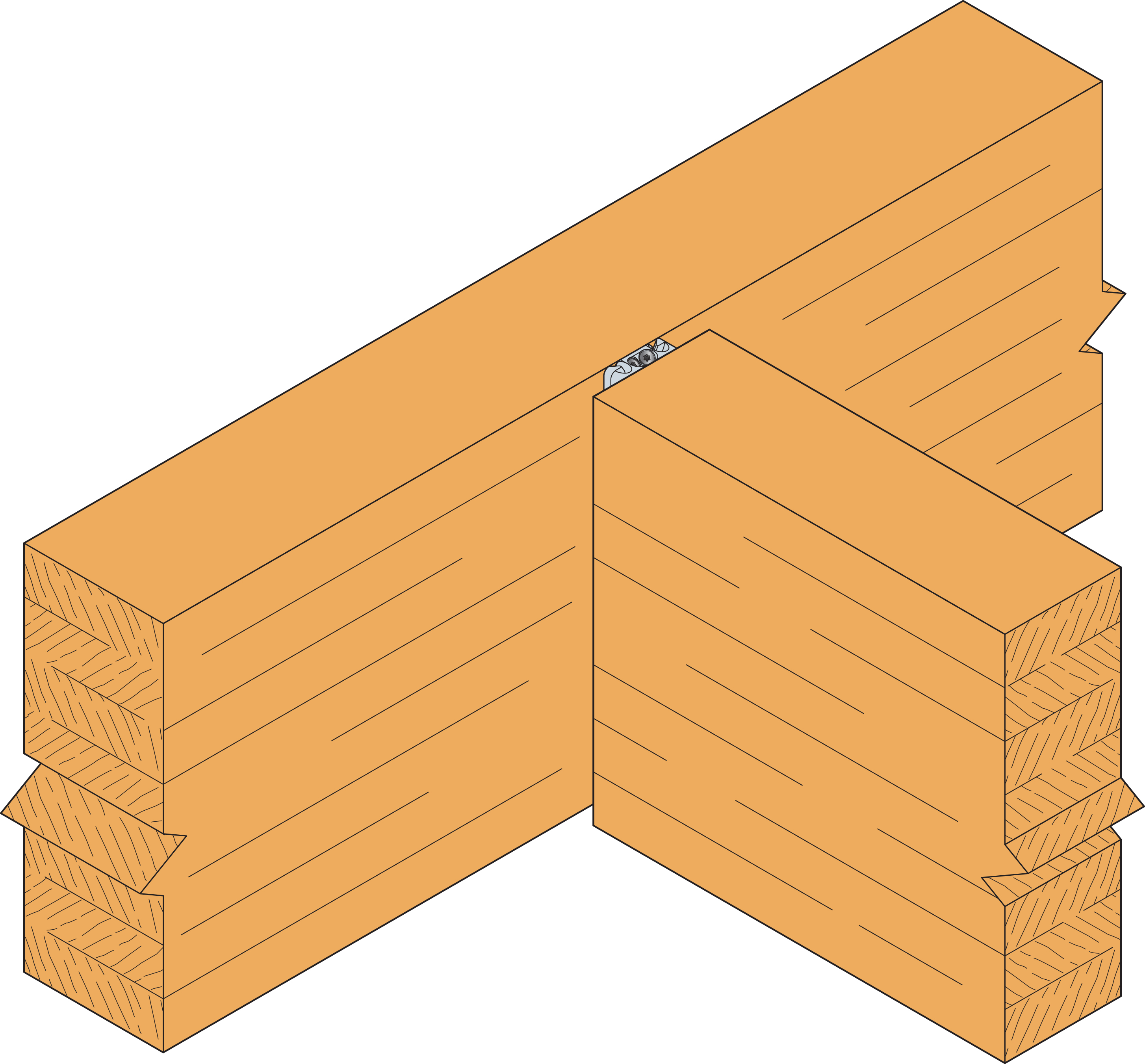

Piilokiinnitys
Mahdollistaa jopa 30 minuutin palonkestävyyden

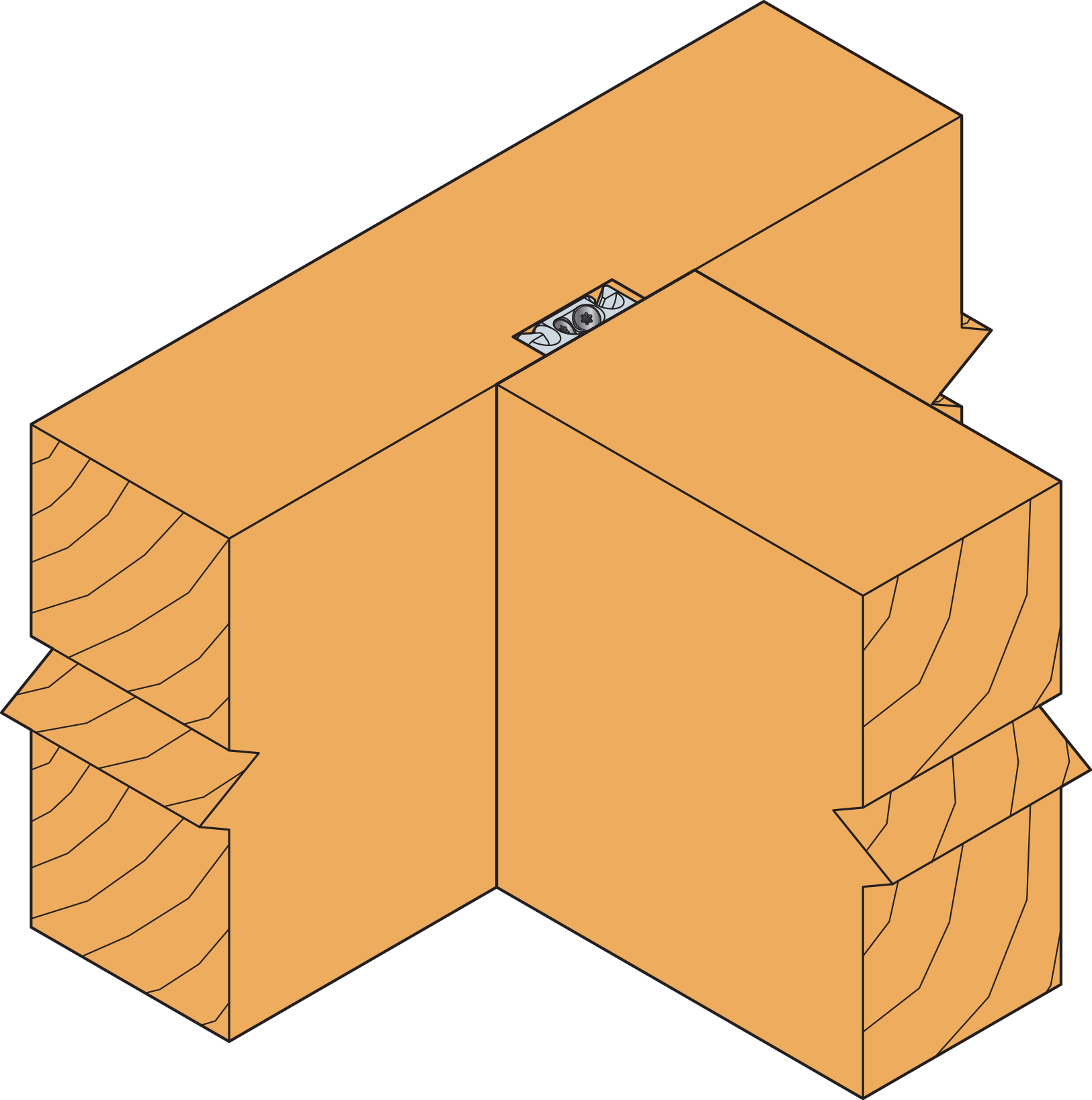

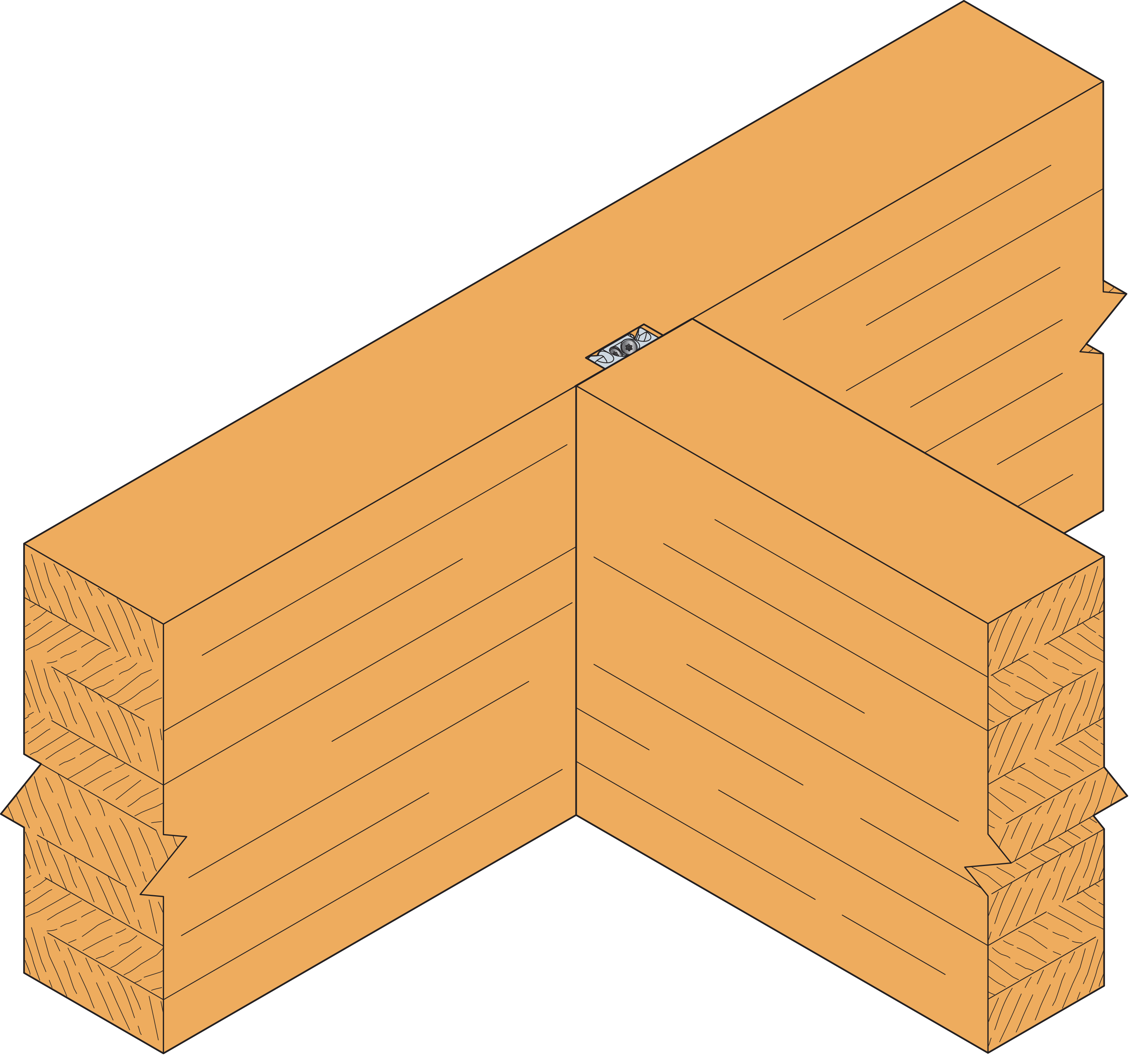

Voidaan käyttää upotettuna tai pinta-asennuksena
Voidaan esiasentaa muualla nopeaa kokoamista varten
Jokainen komponentti on helppo yhdistää identtisen leveyden ja korkeuden ansiosta
Kevyt alumiini helpottaa käsittelyä

Sovellus

Sopii seuraaville

Massiivipuu
Liimapuu

Käytetään seuraavissa sovelluksissa

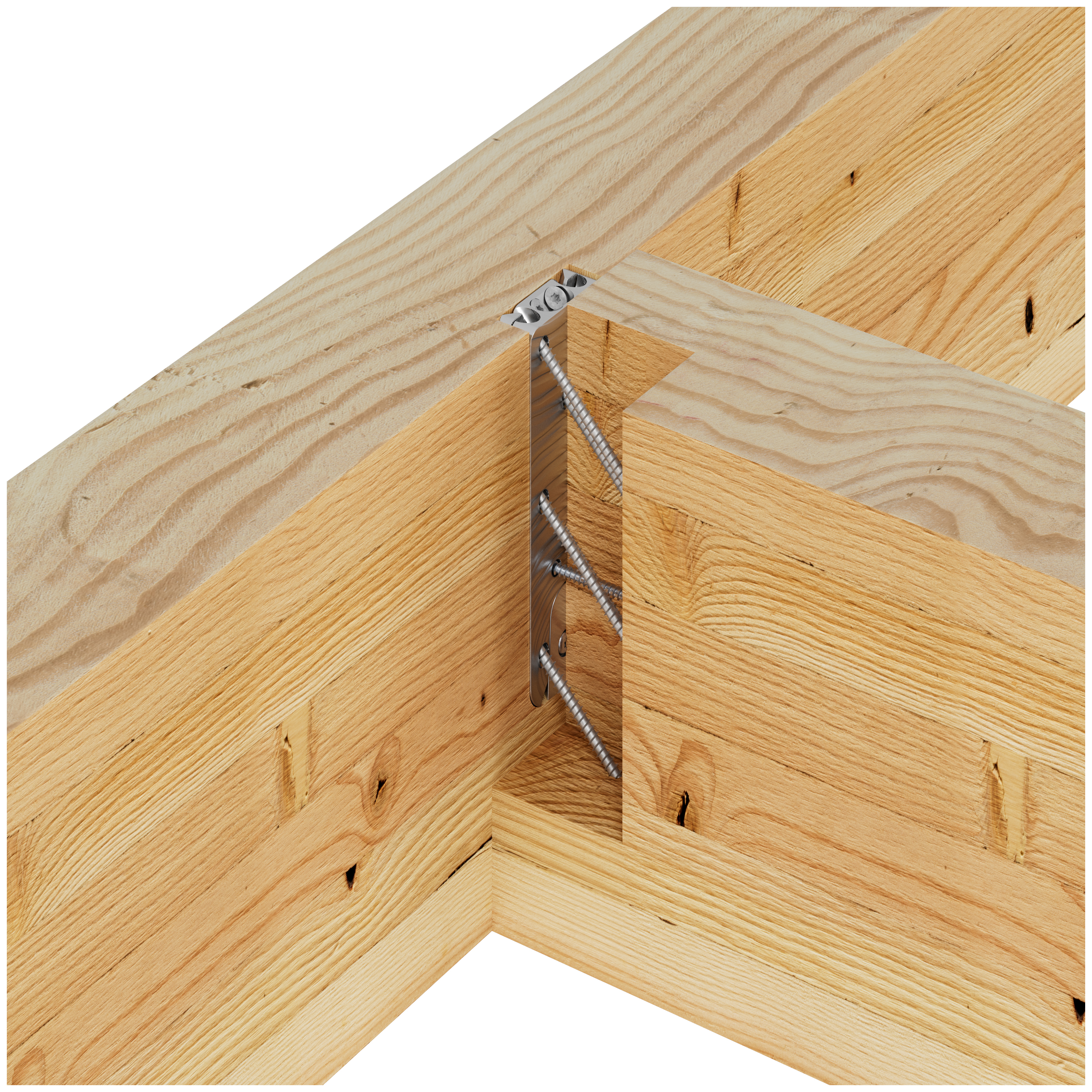

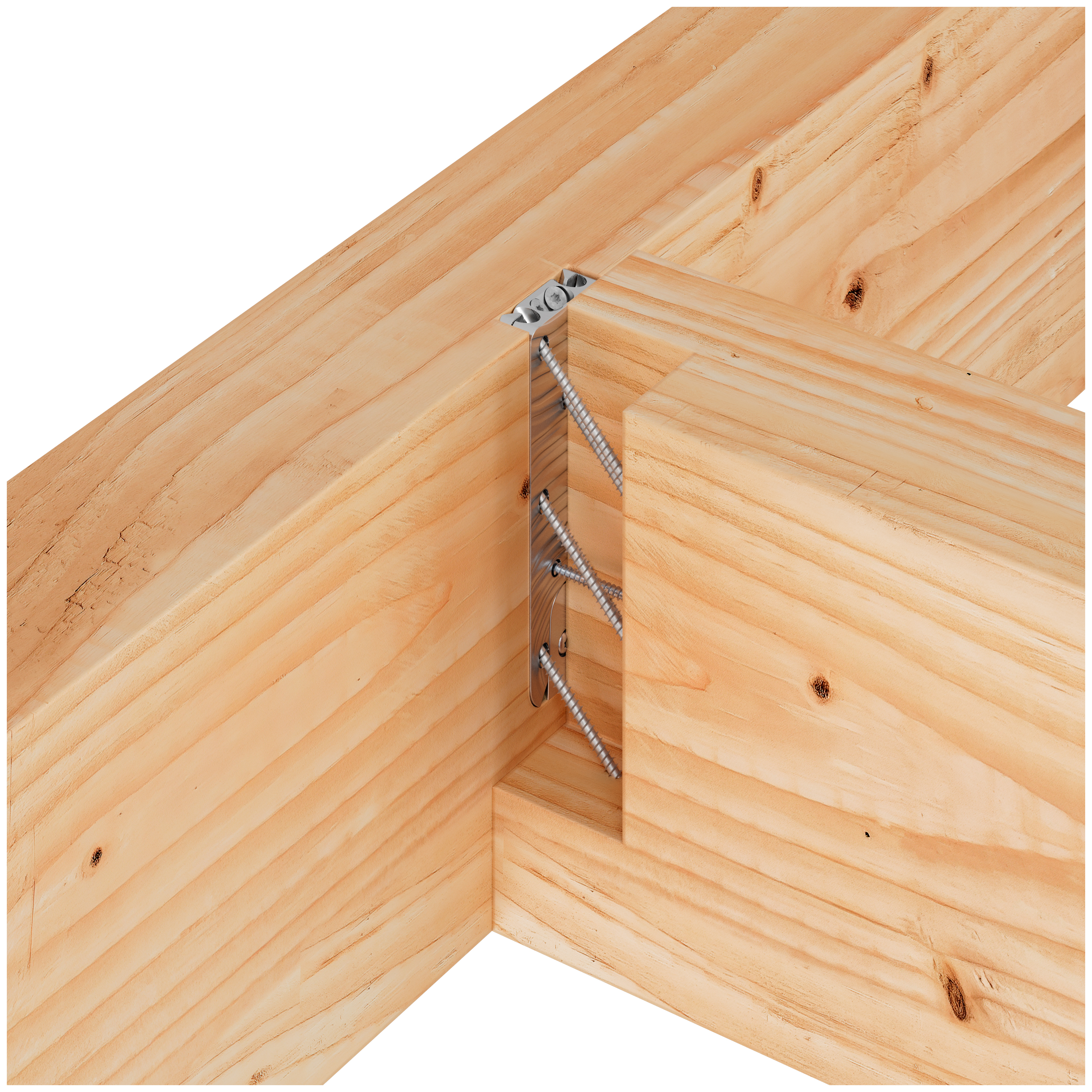

Puu-puu liitokset osana yksi- tai monikerroksisia rakennushankkeita

Asennus

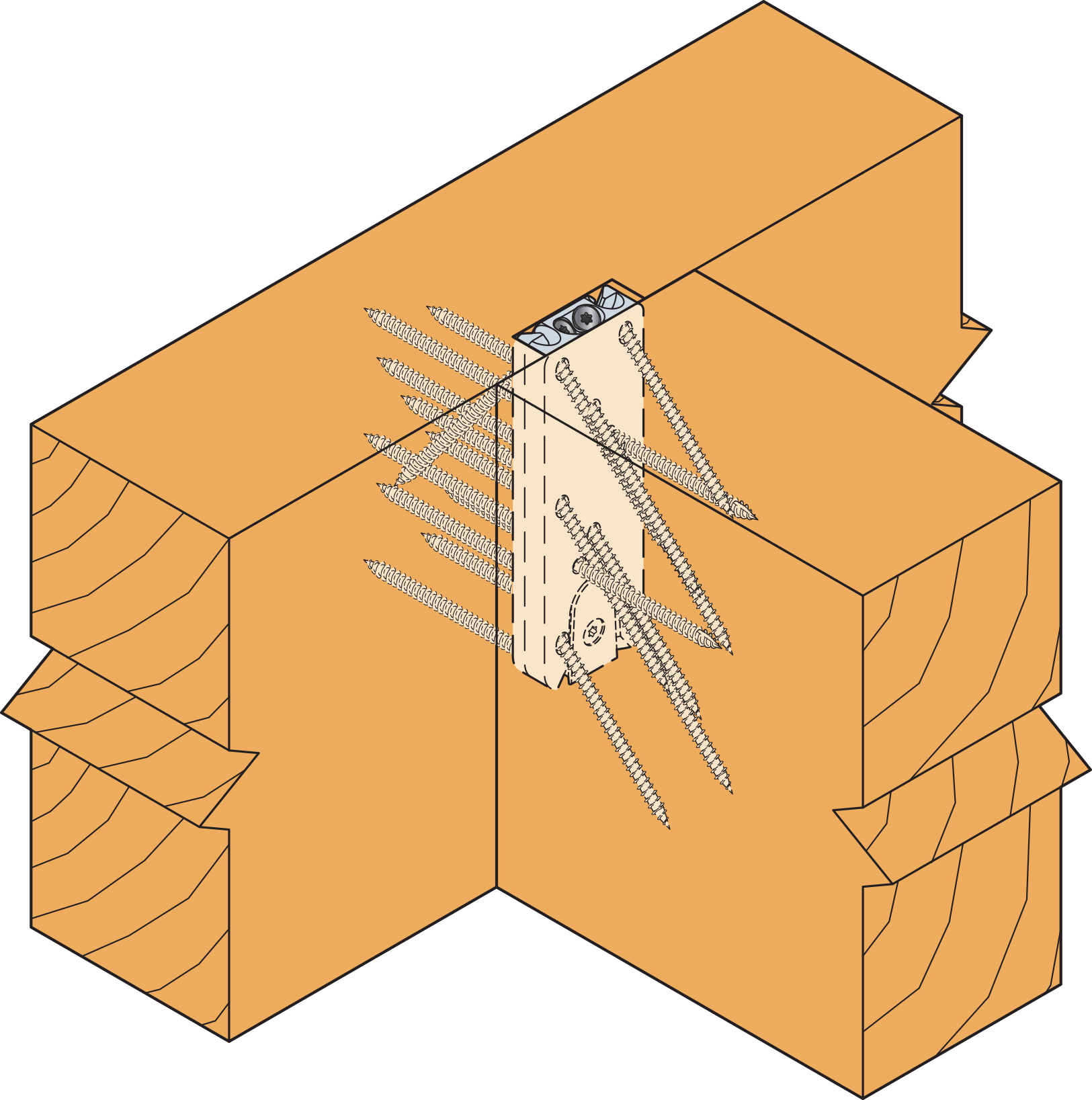

Kiinnityskohta voidaan upottaa käyttämällä Ø 16 mm:n leikkuria, jossa on Ø 30 mm:n aluslevy.

Lisätietoja EGCM-kiinnittimen asentamisesta on TPEGCM-jigin ohjeissa.

VAROITUS: EGCM:ää ei saa käyttää kokoonpanoon, jossa on negatiivinen kaltevuus.

Tekniset tiedot

Product dimensions

Mitat

Viite	Mitat
	Mitat HB[mm]	Mitat ja ominaisarvot[mm]			Mitat, SB[mm]				Reiät HB[mm]	Reiät, SB[mm]	Muu
	Pilariin leveys	A[mm]	B[mm]	t[mm]	Leveys	Korkeus[mm]			Pyöreä	Pyöreä	Paino[kg]
	Minimi[mm]	A[mm]	B[mm]	t[mm]	Minimi[mm]	Min β=0[mm]	Max[mm]	-15°<β<90°[mm]	Ø6.5	Ø6.5	Paino[kg]
EGCM90	125	90	50	16	75	*	*	*	6	7	0.17
EGCM150	125	150	50	16	75	*	*	*	11	12	0.28
EGCM210	125	210	50	16	75	*	*	*	18	15	0.4
EGCM270	125	270	50	16	75	*	*	*	21	18	0.52

*Depends on CSFT screw length

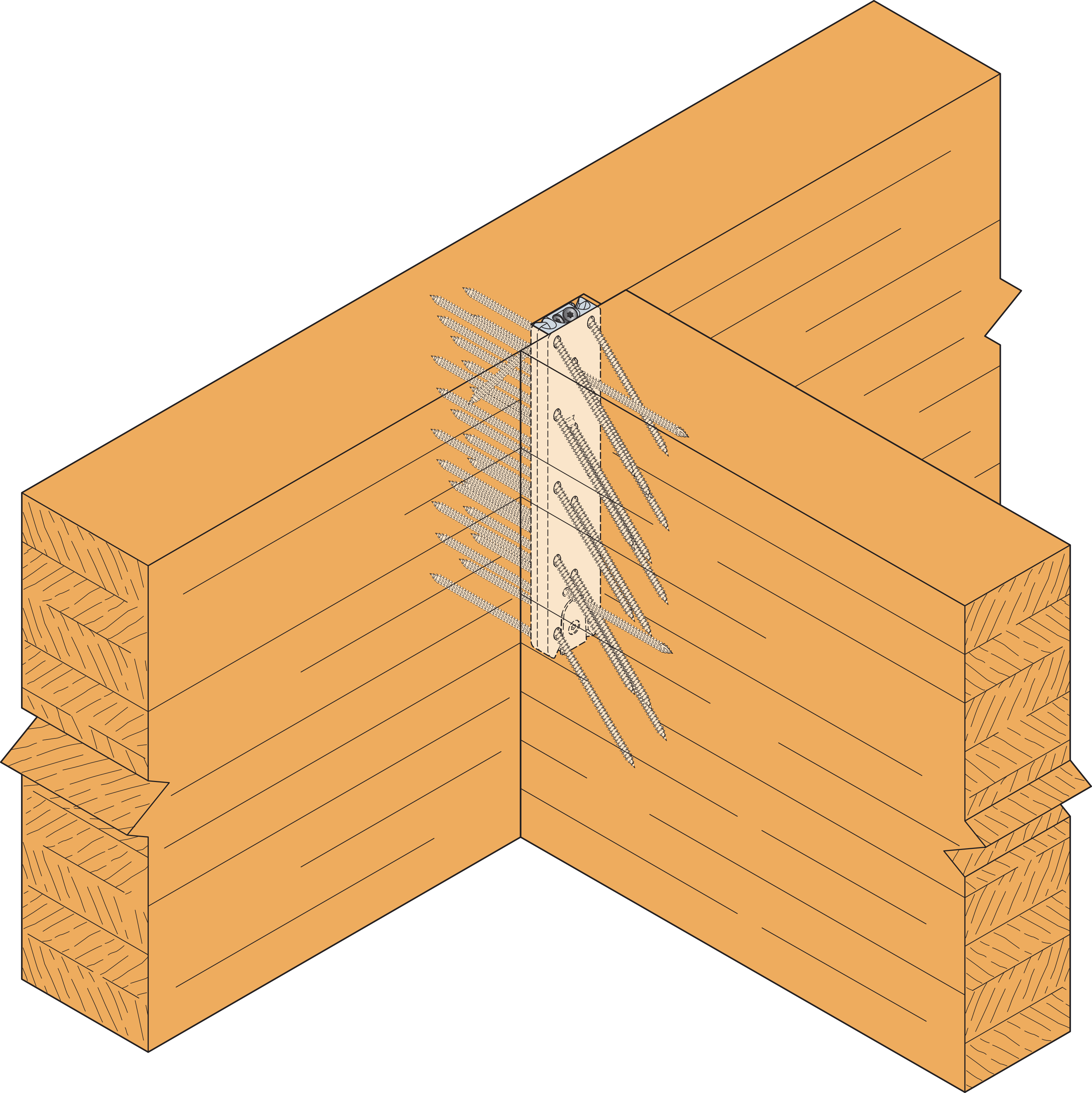

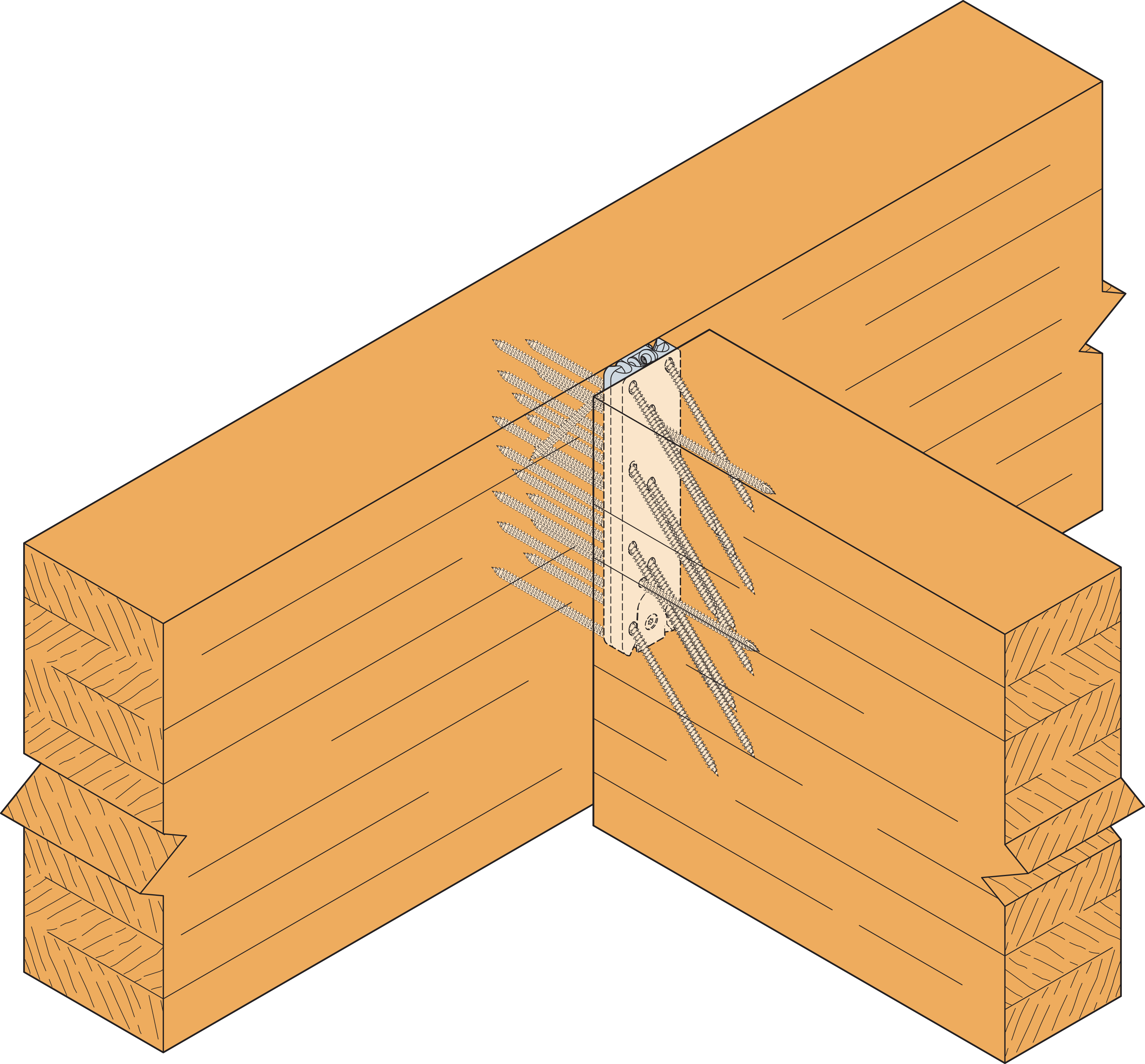

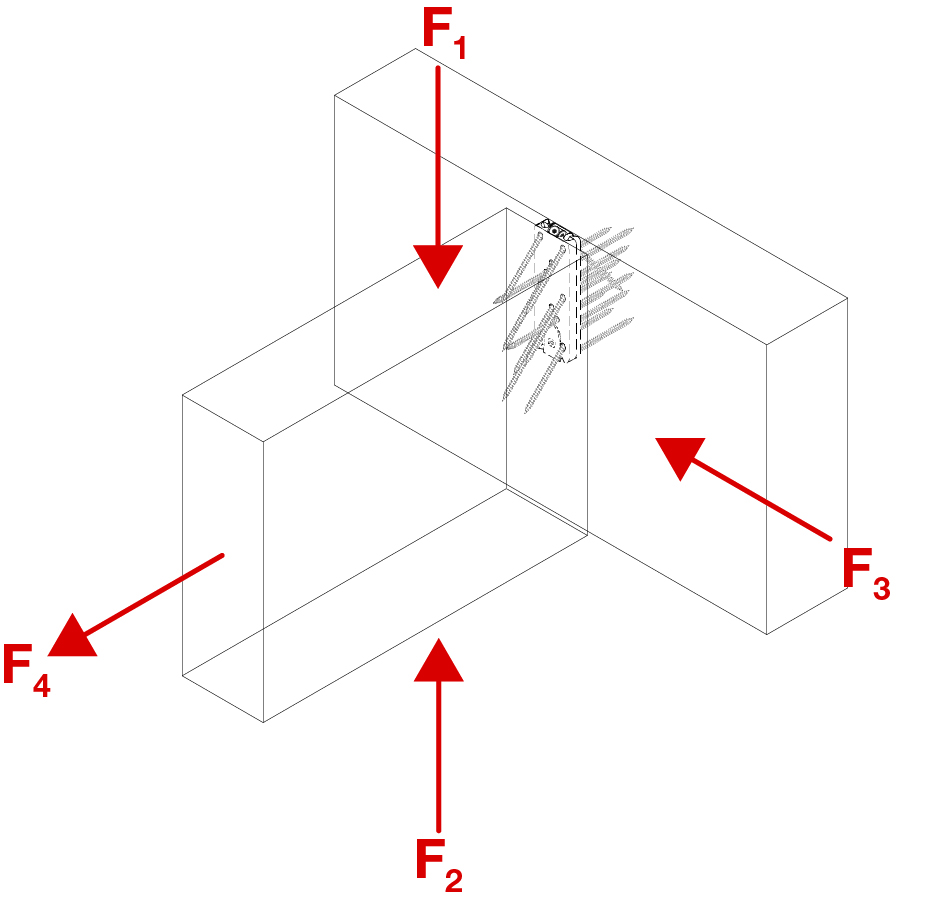

Product characteristic capacities - Timber beam to timber beam

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos
	Liitoskiinnikkeet		Kestävyyden ominaisarvot[kN]
	Primääripalkki	SB	CSFT6.0x110								CSFT6.0x85
	Määrä	Määrä	R₂,ₖ	R₁,ₖ	R₃,ₖ	R₄,ₖ	R₃,ₖ - DE	R4,k - DE	Korkeus[mm]		R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	R₃,ₖ - DE	R₄,ₖ - DE	Korkeus[mm]
	Määrä	Määrä	R₂,ₖ	R₁,ₖ	R₃,ₖ	R₄,ₖ	R₃,ₖ - DE	R4,k - DE	min	Max	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	R₃,ₖ - DE	R₄,ₖ - DE	min	Max
EGCM90	6.0	5 (7)	8.7	18.3	14	9.6	*	9.6	150	210	14.2	6.5	12.7	8.6	*	8.6	135	180
EGCM150	11.0	10 (12)	8.7	35.6	25.9	18.7	*	18.2 / kmod	210	350	27.8	6.5	23.7	16.7	*	16.7	195	270
EGCM210	16.0	13 (15)	8.7	46	31.4	24.9	*	18.2 / kmod	270	390	35.6	6.5	28.6	22.3	*	18.2 / kmod	255	360
EGCM270	21.0	16 (18)	8.7	56.2	36.4	31	*	18.2 / kmod	330	480	43.2	6.5	33	27.7	*	18.2 / kmod	315	450

The quantities in brackets are the quantities of fixings in the supported beam plus the screws to prevent lifting.

The top screws going from the joist par to the header must be installed to block the uplift.

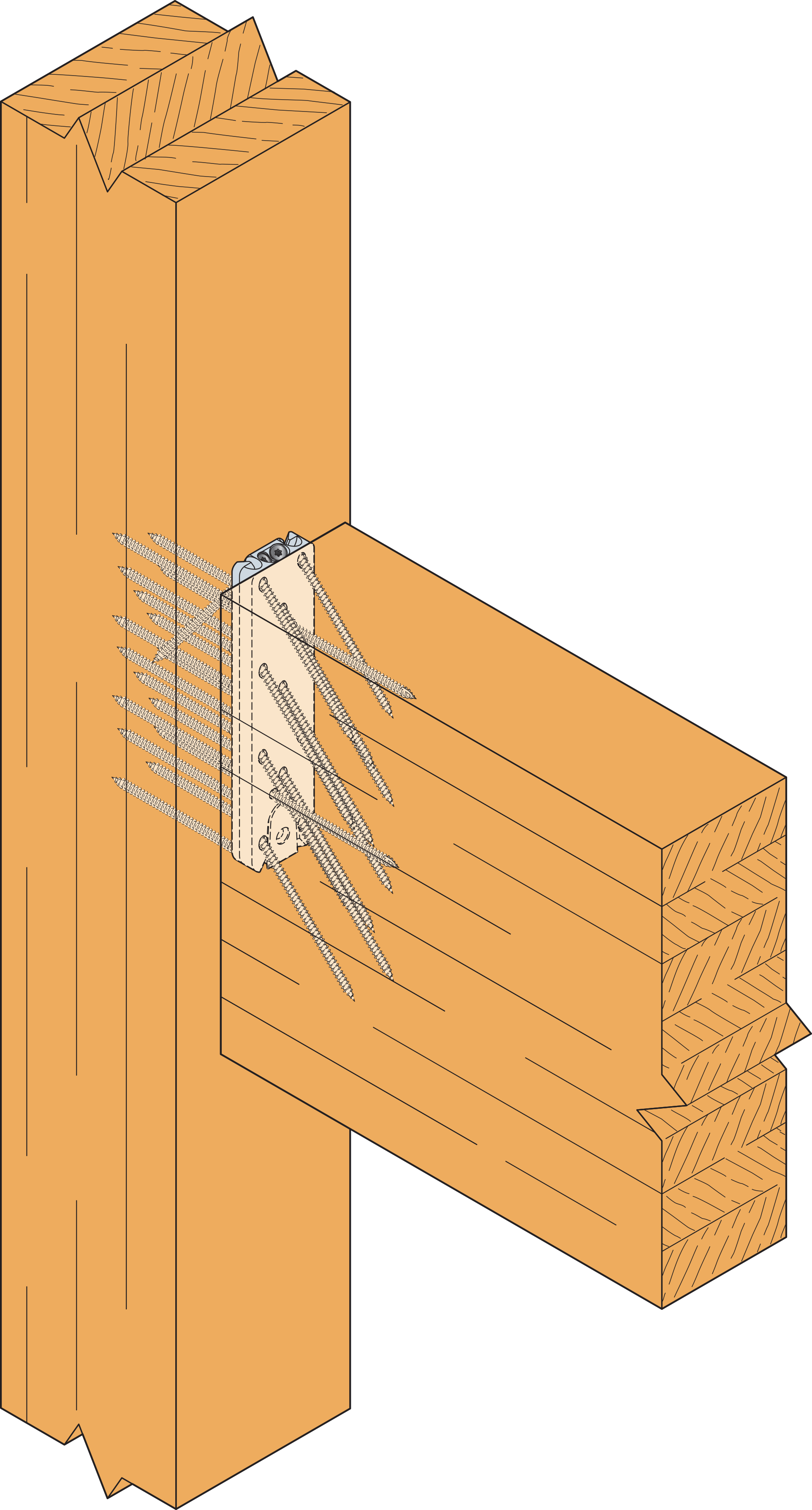

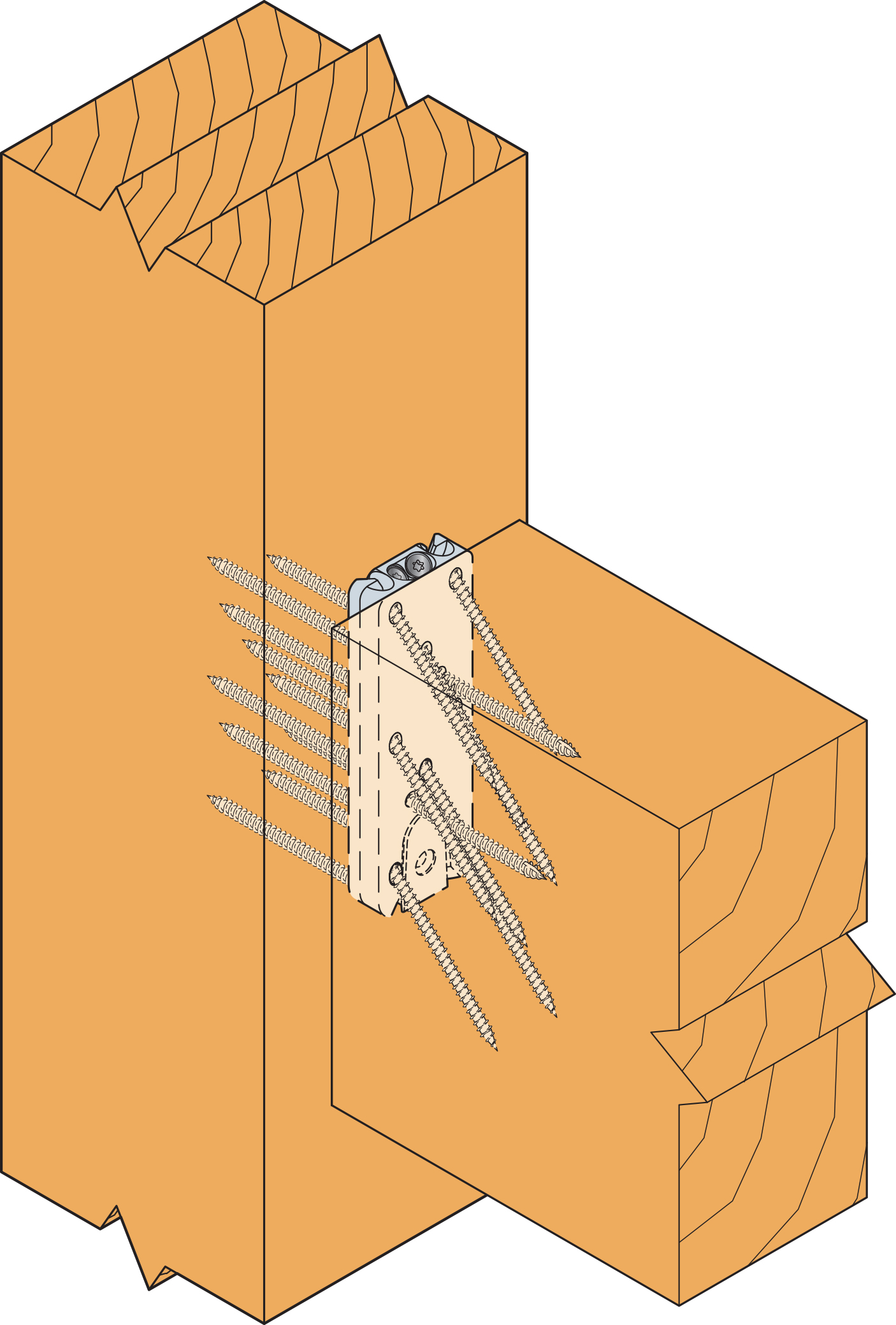

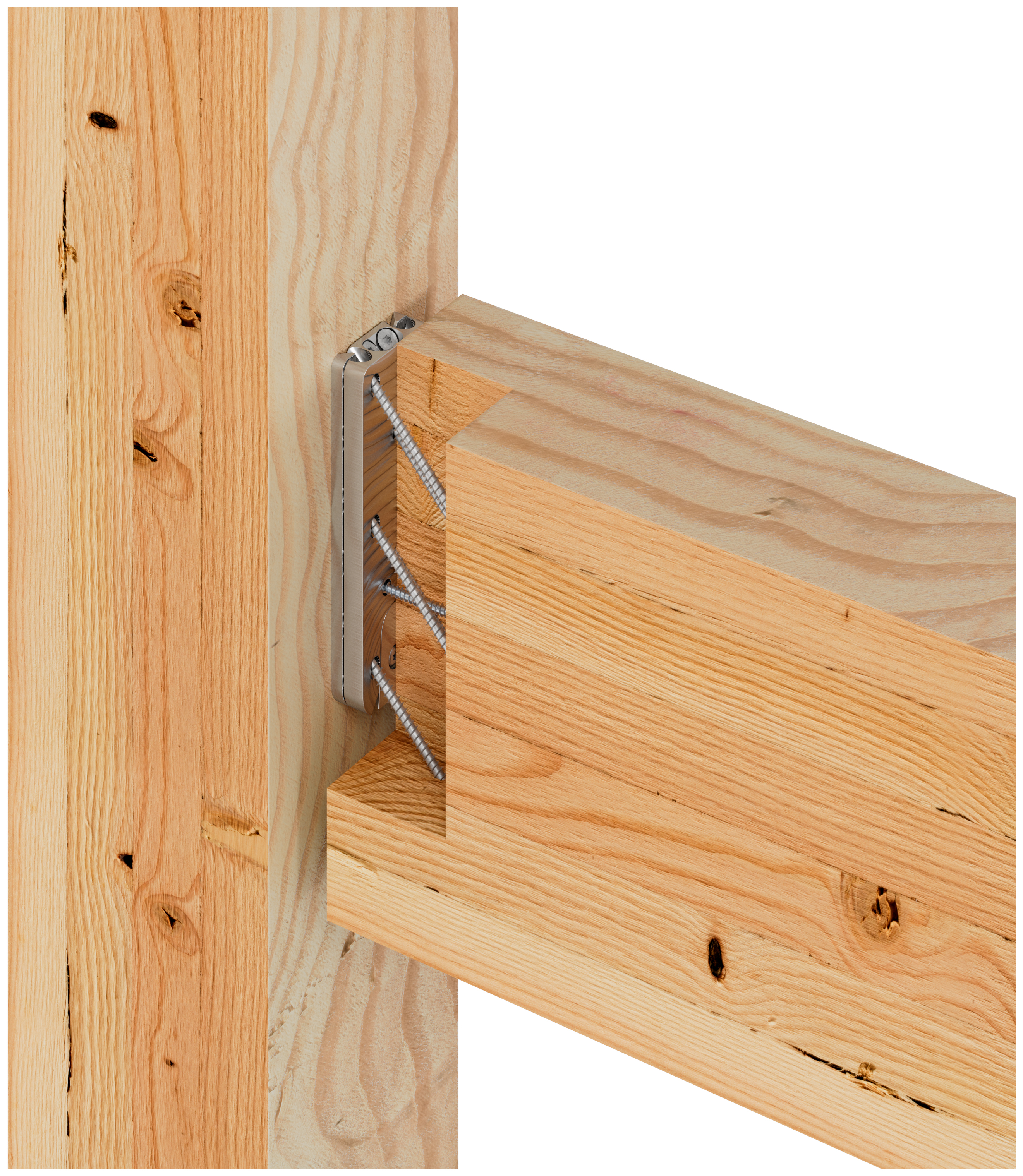

Product characteristic capacities - Timber beam to timber post

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-pilariin
	Liitoskiinnikkeet		Kestävyyden ominaisarvot[kN]
	Primääripalkki	SB	CSFT6.0x85						CSFT6.0x110
	Määrä	Määrä	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	Korkeus[mm]		R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	Korkeus[mm]
	Määrä	Määrä	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	min	Max	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	min	Max
EGCM90	6.0	5 (7)	14.2	6.5	12.7	8.6	135	180	18.3	8.7	14	9.6	150	210
EGCM150	11.0	10 (12)	27.8	6.5	23.7	16.7	195	270	31.6	8.7	25.9	18.7	210	350
EGCM210	16.0	13 (15)	35.6	6.5	28.6	22.3	255	360	41.1	8.7	31.4	24.9	270	390
EGCM270	21.0	16 (18)	43.2	6.5	33	27.7	315	450	56.2	8.7	36.4	31	330	480

The quantities in brackets are the quantities of fixings in the supported beam plus the screws to prevent lifting.

The top screws going from the joist par to the header must be installed to block the uplift.

Tuotteen ominaiskapasiteetit – Puupalkki seinälevyyn

Viite	Palkkikengän kapasiteetti
	Tuotteen ominaiskapasiteetit - Puurakennepalkki seinälaattaan
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]
	Primääripalkki[mm]		SB		CSFT6.0x110						CSFT6.0x85
	Tyyppi	Määrä	Määrä	Tyyppi	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	Korkeus[mm]		R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	Korkeus[mm]
	Tyyppi	Määrä	Määrä	Tyyppi	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	Max	min	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	min	Max
EGCM90	TTUFS5,0x50	6.0	CSFT	5 (7)	15.2	8.7	4	9.6	150	210	14.2	6.5	4	8.6	135	180
EGCM150	TTUFS5,0x50	11.0	CSFT	10 (12)	27.9	8.7	7.3	18.7	210	350	27.8	6.5	7.3	16.7	195	270
EGCM210	TTUFS5,0x50	16.0	CSFT	13 (15)	40.6	8.7	10.6	24.9	270	390	35.6	6.5	10.6	22.3	255	360
EGCM270	TTUFS5,0x50	21.0	CSFT	16 (18)	53.3	8.7	13.9	31	330	480	43.2	6.5	13.9	27.7	315	450

The quantities in brackets are the quantities of fixings in the supported beam plus the screws to prevent lifting.

The top screws going from the joist par to the header must be installed to block the uplift.

DE - Product characteristic capacities - Timber beam to timber beam / post

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos													Kestävyyden ominaisarvot - Palkki-pilariin
	Liitoskiinnikkeet		Kestävyyden ominaisarvot[kN]											Kestävyyden ominaisarvot[kN]
	Primääripalkki	SB	CSFT6.0x110					CSFT6.0x85						CSFT6.0x110
	Määrä	Määrä	R₂,ₖ	R₃,ₖ - DE	R4,k - DE	Korkeus[mm]		R₁,ₖ	R₂,ₖ	R₃,ₖ - DE	R₄,ₖ - DE	Korkeus[mm]		R₁,ₖ
	Määrä	Määrä	R₂,ₖ	R₃,ₖ - DE	R4,k - DE	min	Max	R₁,ₖ	R₂,ₖ	R₃,ₖ - DE	R₄,ₖ - DE	min	Max	R₁,ₖ
EGCM90	6.0	5 (7)	8.7	*	9.6	150	210	14.2	6.5	*	8.6	135	180	18.3
EGCM150	11.0	10 (12)	8.7	*	18.2 / kmod	210	350	27.8	6.5	*	16.7	195	270	31.6
EGCM210	16.0	13 (15)	8.7	*	18.2 / kmod	270	390	35.6	6.5	*	18.2 / kmod	255	360	41.1
EGCM270	21.0	16 (18)	8.7	*	18.2 / kmod	330	480	43.2	6.5	*	18.2 / kmod	315	450	56.2
