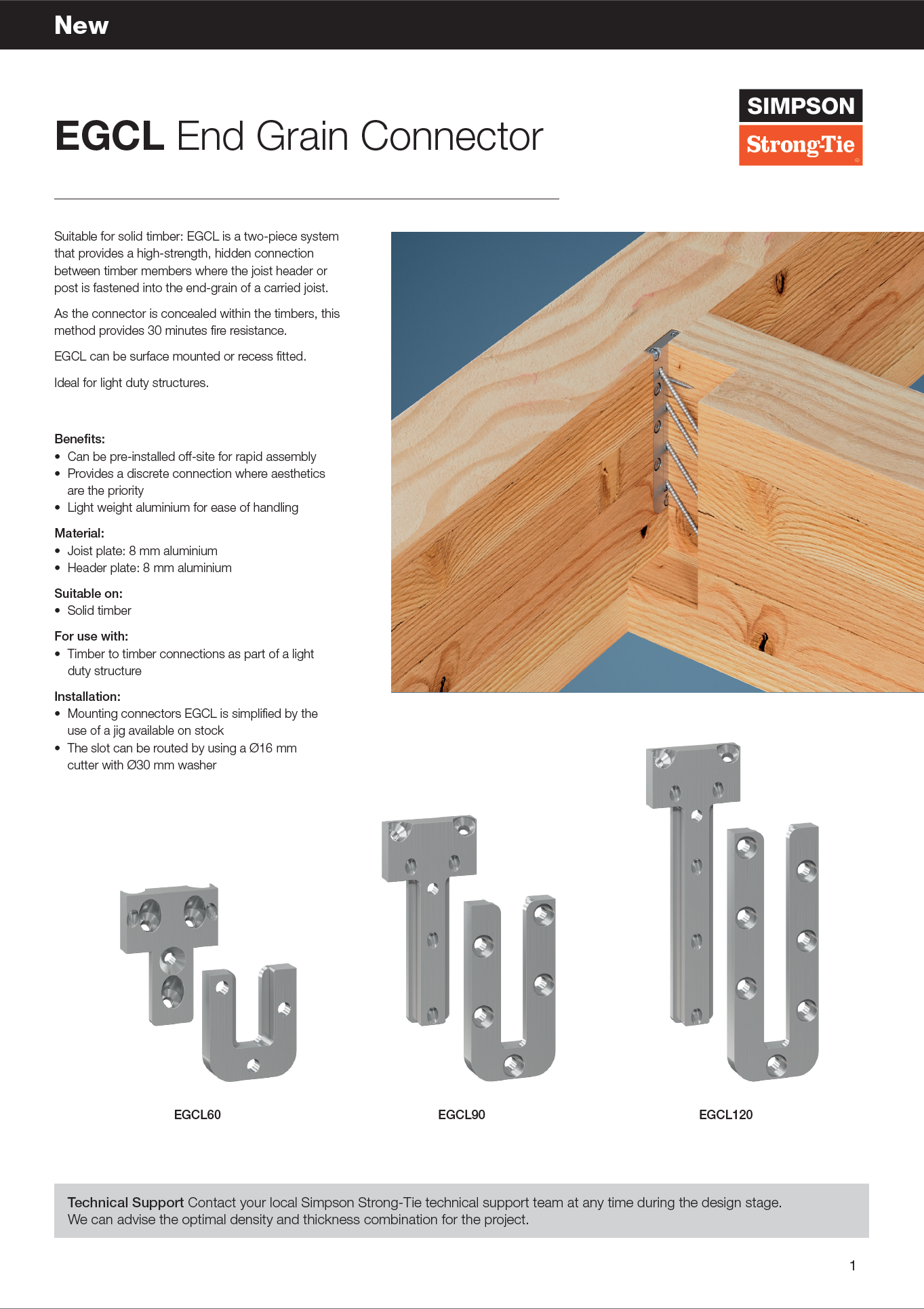

Päätykiinnike kevyille puuelementeille ja -palkeille

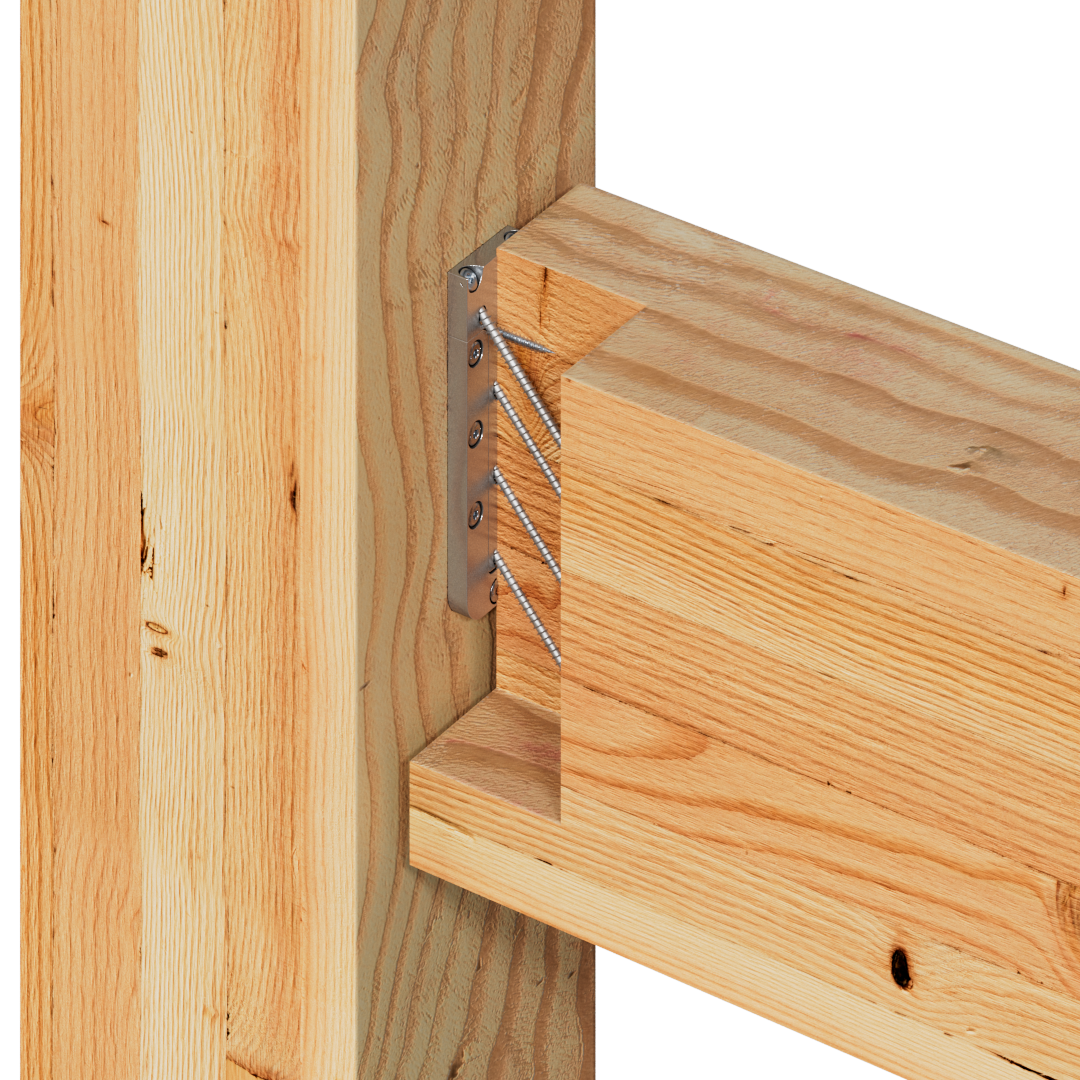

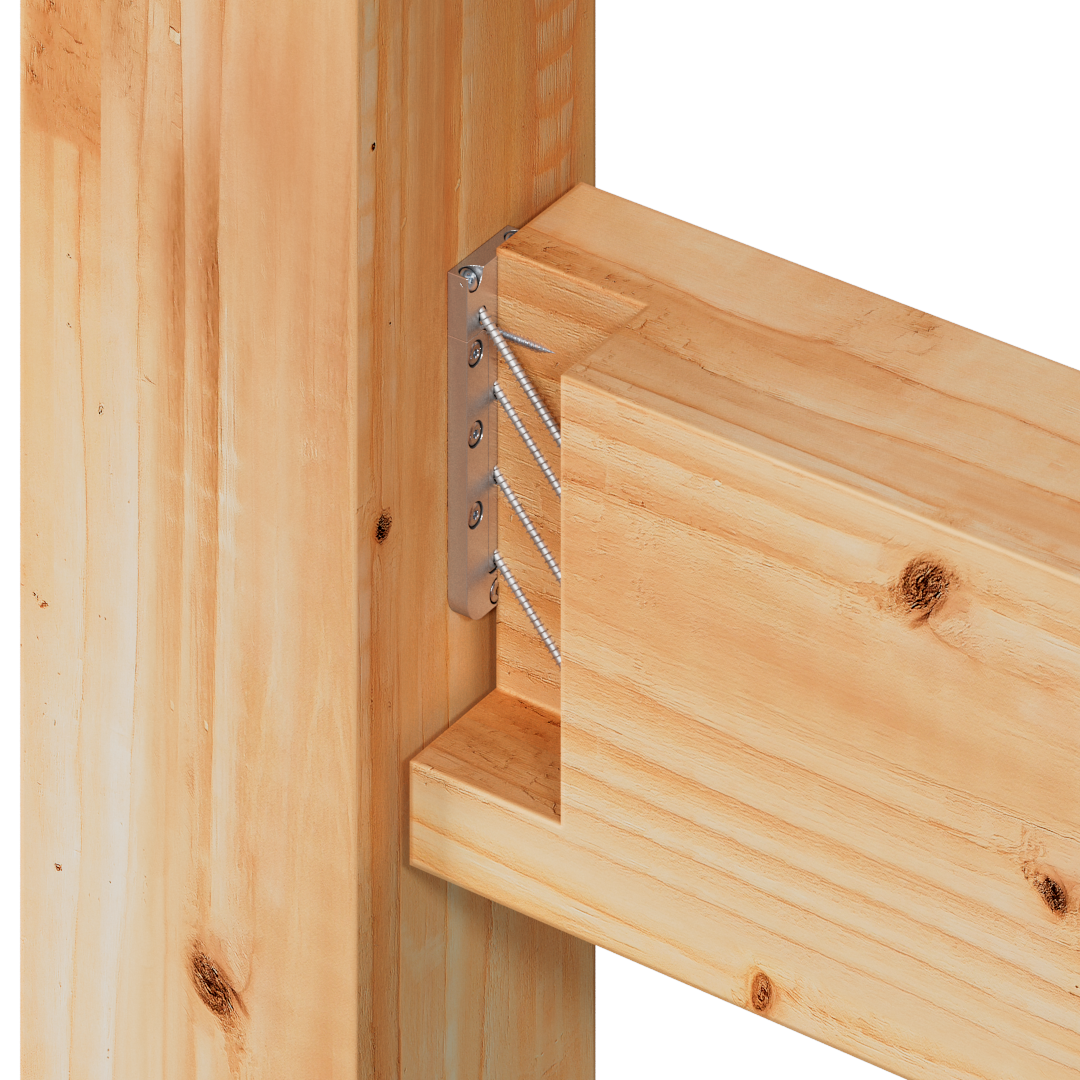

EGCL on päätykiinnike, joka on suunniteltu piiloasennukseen. Kiinnikettä voidaan käyttää pienille puuelementeille ja -palkeille, joiden leveys on vähintään 40 mm ja korkeus vähintään 100 mm. EGCL kantaa kuormia kaikissa suunnissa, ja sen muotoilu helpottaa asennusta rakennustyömaalla tai tehtaalla.

Suositellut ruuvit:

Primääripalkki: CSA Ø5.0
Sekundääripalkki / pääty: TTUFS4.0X60 (Täyskierre)

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Aluminium

Tulipalo

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

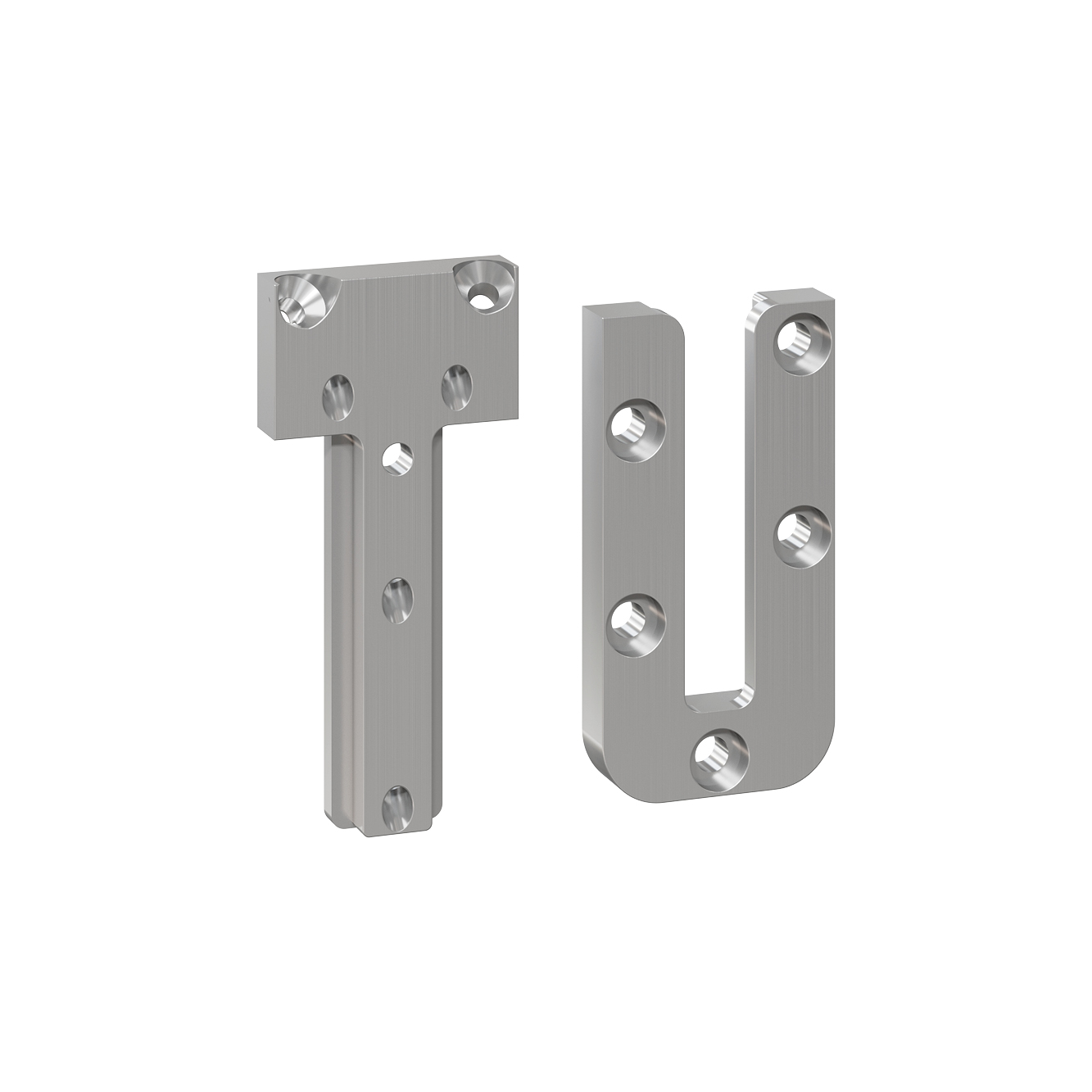

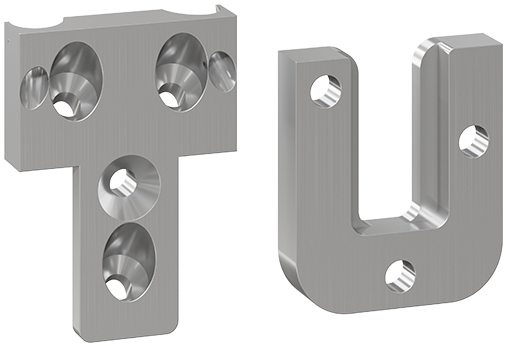

Materiaali

Palkkilevy: 8 mm alumiini
Ylälevy: 8 mm alumiini

Ominaisuudet

Piilokiinnitys
Monta käyttökohdetta
Erittäin pieni kiinnike

Sovellus

Sopii seuraaville:

Massiivipuu
Liimapuu

Käytetään seuraavissa sovelluksissa

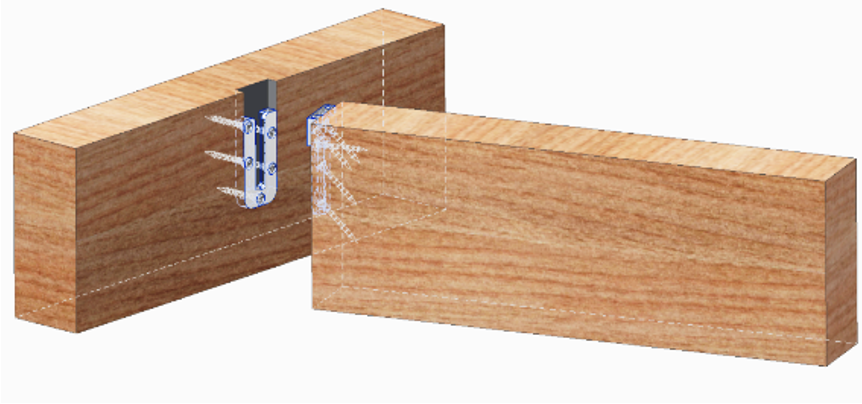

Vain puu-puu liitokset

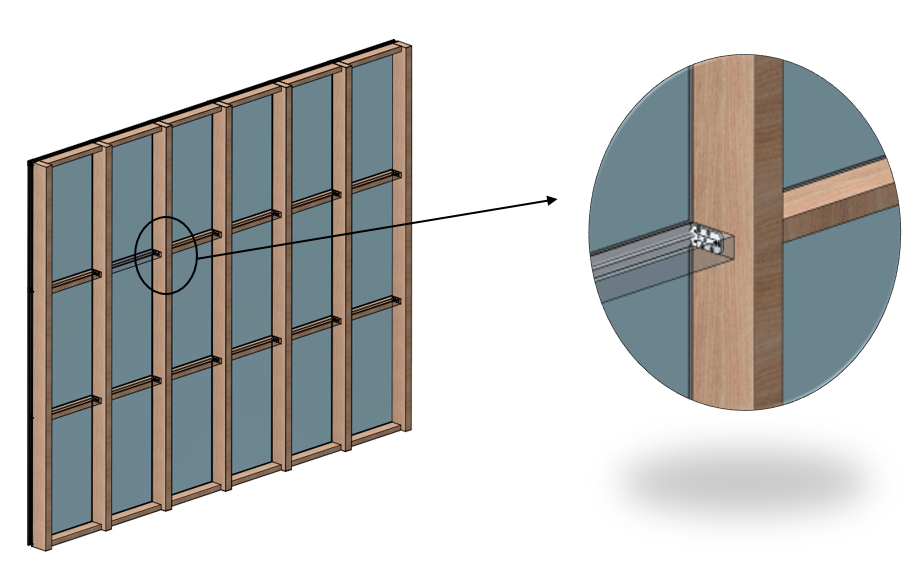

Julkisivut

Asennus

EGCM-kiinnittimien asennusta yksinkertaistetaan käyttämällä varastossa olevaa jigiä.

Kiinnityskohta voidaan upottaa käyttämällä Ø 16 mm:n leikkuria, jossa on Ø 30 mm:n aluslevy.

Lisätietoja EGCM-kiinnittimen asentamisesta on TPEGCM-jigin ohjeissa.

VAROITUS: EGCM:ää ei saa käyttää kokoonpanoon, jossa on negatiivinen kaltevuus.

Tekniset tiedot

Dimensions

Mitat

Viite	Mitat
	Mitat ja ominaisarvot[mm]						Reiät			Muu
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t₁ = t₂[mm]	U-osa Ø5	T-osa Ø4		Paino[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t₁ = t₂[mm]	90°	45°	90°	Paino[kg]
EGCL60	61	35	48	21	40	8	3	3 + 2	1	0.039
EGCL90	89	35	76	21	68	8	5	4 + 2	1	0.058
EGCL120	117	35	104	21	96	8	7	5 + 2	1	0.076

Except for the two optional uplift screws, fill all screw holes with screws.
To prevent rotation and to absorb uplifting, lateral and axial loads, two optional fully threaded screws are inserted from the joist through the connector into the header.

Ominaiskapasiteetit - Puupalkki puupalkkiin

Mitat

Viite	Palkkikengän kapasiteetti
	Ominaiskapasiteetit - Puupalkki puupalkkiin
	Kestävyyden ominaisarvot[kN]					Kiinnikkeiden määrä			min. mitat - palkki[mm]
	R₂,ₖ	R₃,ₖ	R₄.ₖ	R₁,ₖ		SB		Pääty / pylväs	B	H
				Palkin leveys		TTUFS 4,0x60 (No.77616)	TTUFS 4,0x60 (No.77616) - optional	CSA 5,0x40
				≥40 mm	≥60 mm	TTUFS 4,0x60 (No.77616)	TTUFS 4,0x60 (No.77616) - optional	CSA 5,0x40
EGCL60	3.1	1.5	2.3	5.3	6.7	4	2	3	40	100
EGCL90	3.6	1.8	3.1	5.9	8.9	5	2	5	40	120
EGCL120	4.2	2.2	3.9	7.5	11.1	6	2	7	40	150

The specified values apply to the minimum dimensions of the joist.
For larger cross-sections and different screws, observe the specifications of the respective ETA.

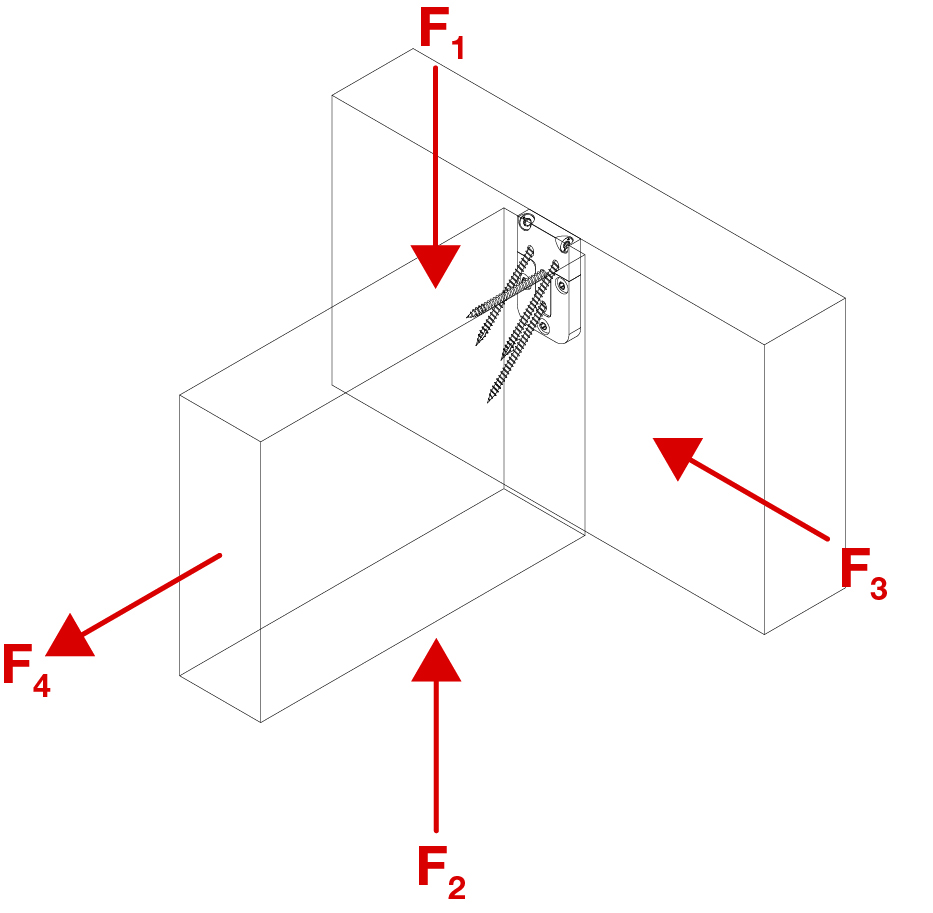

If the force is only in the F1 direction, the two optional screws from above can be left out.

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Ominaiskapasiteetit - R_3,k - vahvistusruuvit mukaan lukien

Mitat

Viite	Palkkikengän kapasiteetti

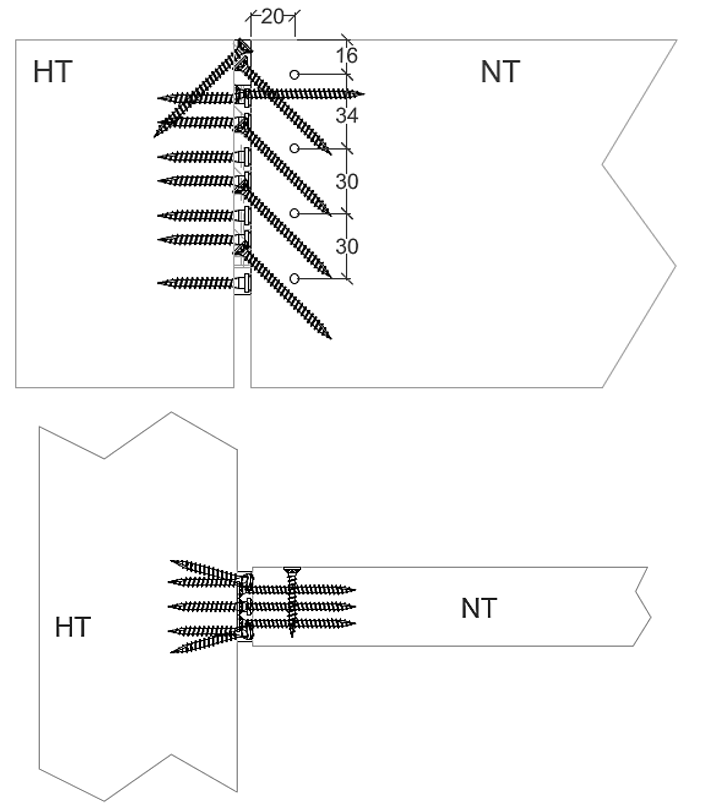

	Reinforcing screws in the joist Full thread screw 4,0x l *	Ominaiskapasiteetit - R₃,ₖ [kN] - riippuen palkin vähimmäismitoista [mm]
		korkea[mm]	Leveys
		korkea[mm]	40[mm]	50[mm]	60[mm]	70[mm]	80[mm]
EGCL60	3	100	2.6	3.3	3.9	4.6	5.2
EGCL90	3	120	3.1	3.9	4.7	5.2	6.2
EGCL120	4	150	3.9	4.9	5.9	6.8	7.8

* The reinforcement screws are countersunk screws with full thread and must be selected according to the joist width:

40-60 mm (joist width) = screw length max. 5 mm and l_g max. 10 mm shorter than joist width
70-80 mm (joist width) = screw length max. 10 mm and l_g max. 20 mm shorter than joist width

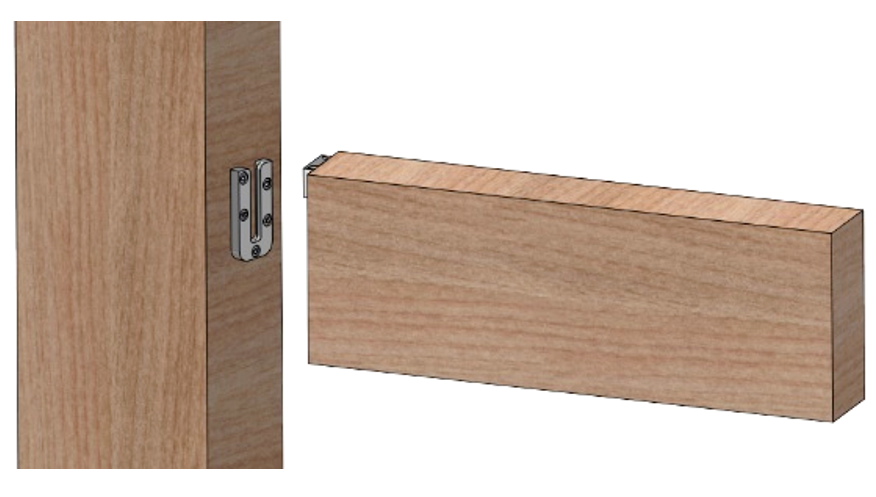

Asennus

Kiinnittimet

On header, CSA Ø5mm according to ETA-04/0013: The CSA screws are screwed in perpendicular (90°) to the connector.Yläpalkkiin CSA Ø 5 mm ETA-04/0013:n mukaisesti: CSA-ruuvit ruuvataan kohtisuoraan (90°) liittimeen.

On joist, TTUFS Ø4mm (full thread) according to ETA-21/0670: The TTUFS screws are inserted 45° to the connector. Except one TTUFS in the middle of the joist (male part), which is inserted into the joist perpendicular to the connector, this one is also used as an installation help.Palkkiin TTUFS Ø 4 mm (täyskierre) ETA-21/0670:n mukaisesti: TTUFS-ruuvit asetetaan 45°:n kulmassa kiinnikkeeseen. Lukuun ottamatta yhtä TTUFS:ää palkin keskellä (uros), joka työnnetään palkkiin kohtisuorassa kiinnikkeeseen nähden ja jota voidaan käyttää myös asennuksen apuvälineenä.
