Palkkikenkä
ET

Palkkikenkä ET260 45°

Palkkikenkä palkkien liittämiseen 45° kulmassa (vaakasuunnassa).

Tekniset tiedot
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
Electrogalvanized steel 20 µm
EPD

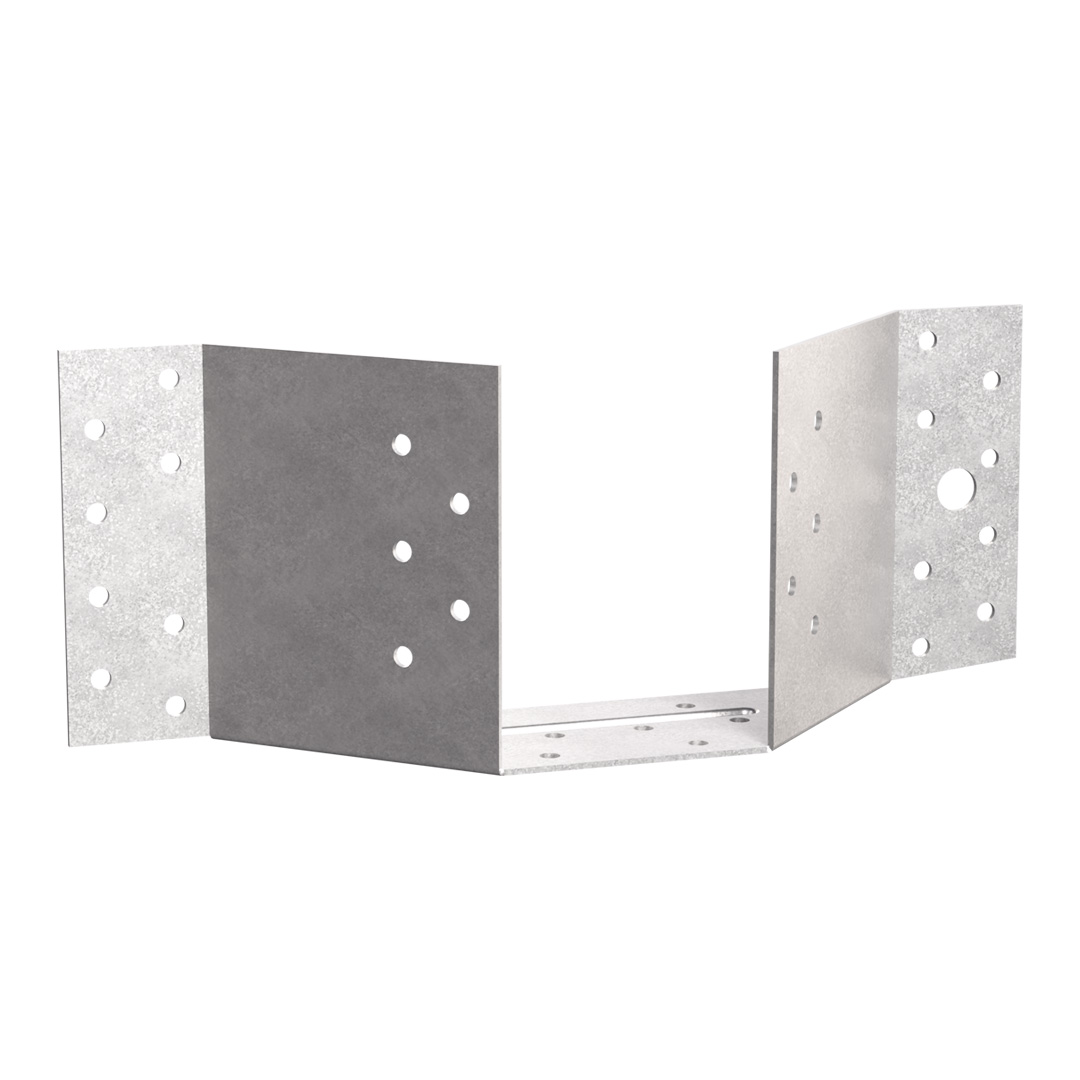

ET main image

Tuotteen yksityiskohdat

Kuvat

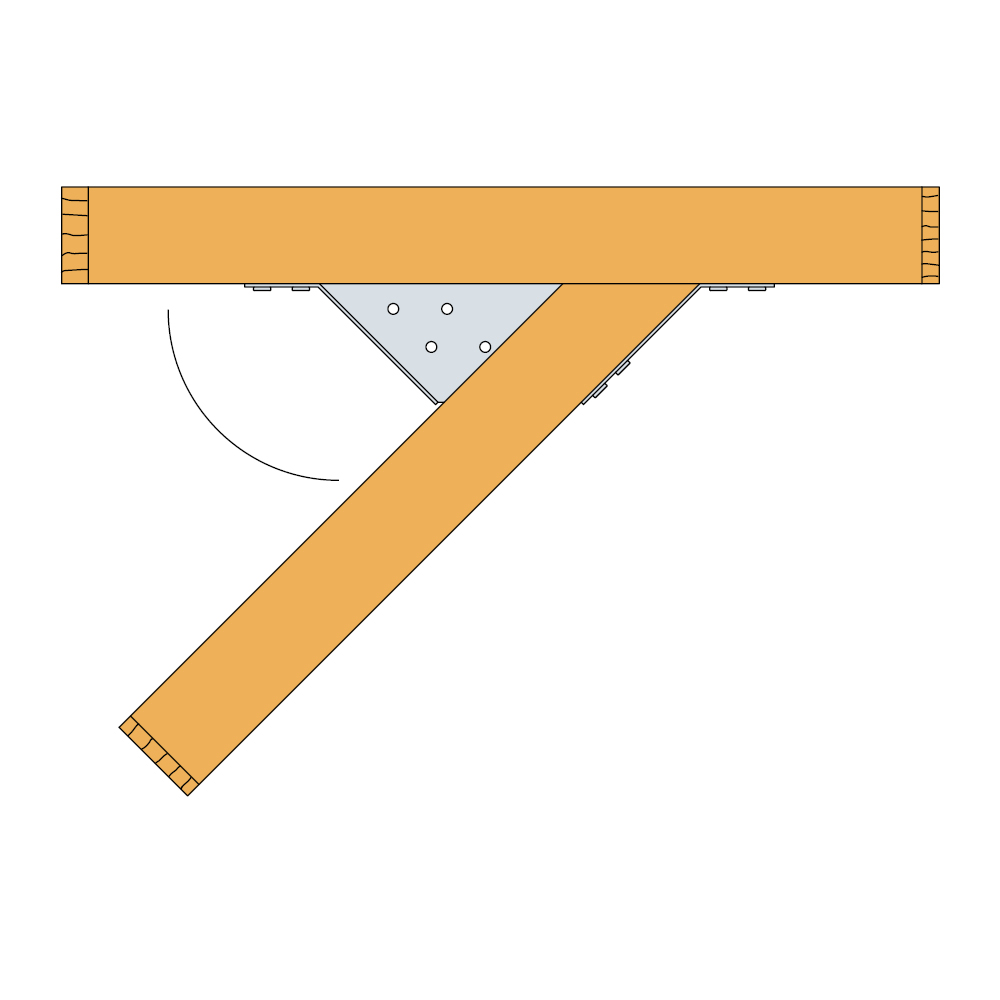

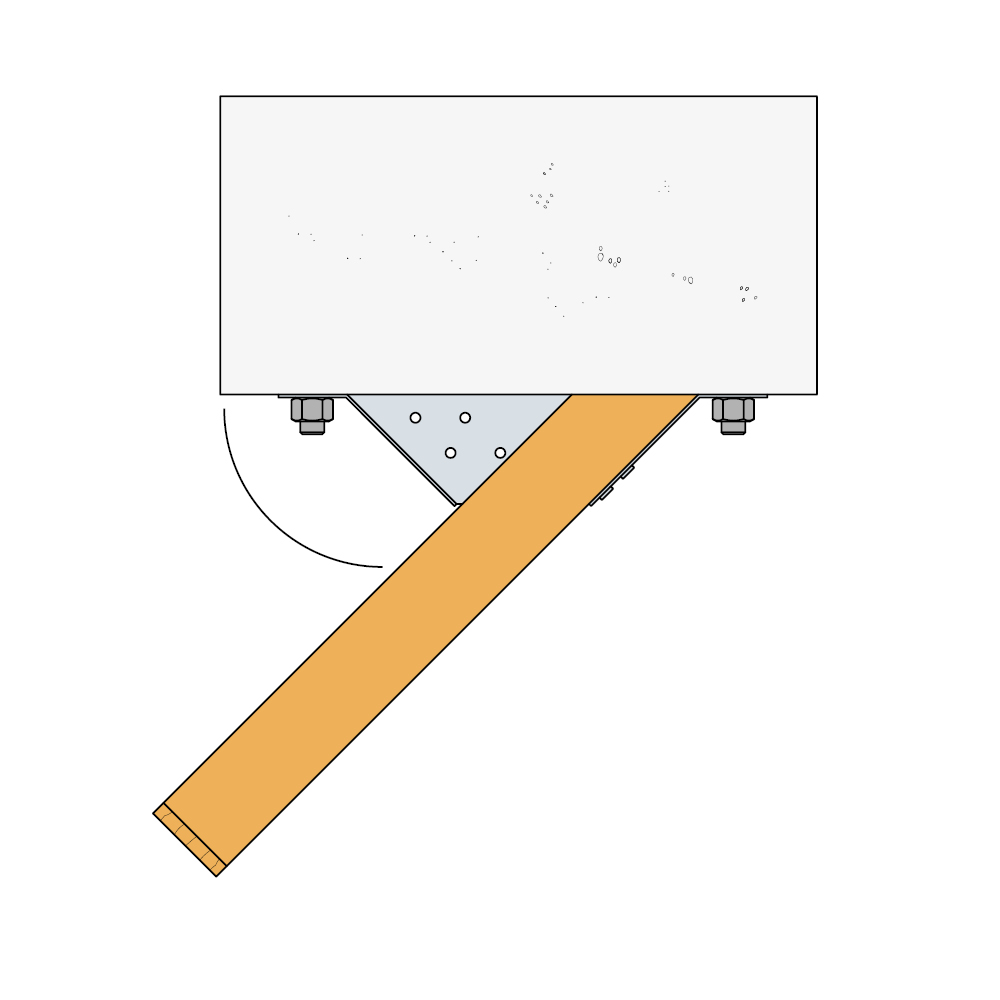

ET260 inst. top v2.jpg

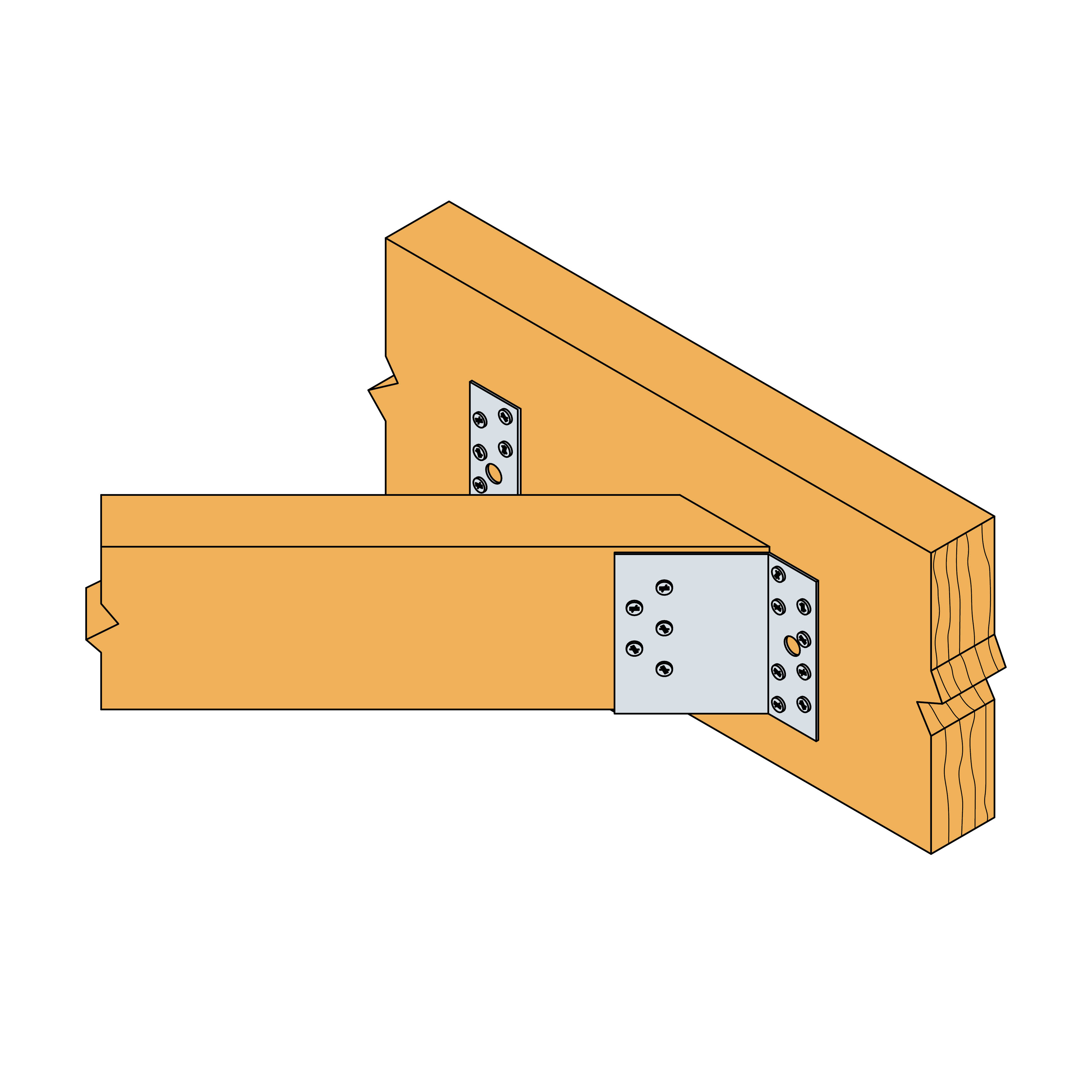

ET260 Inst..jpg

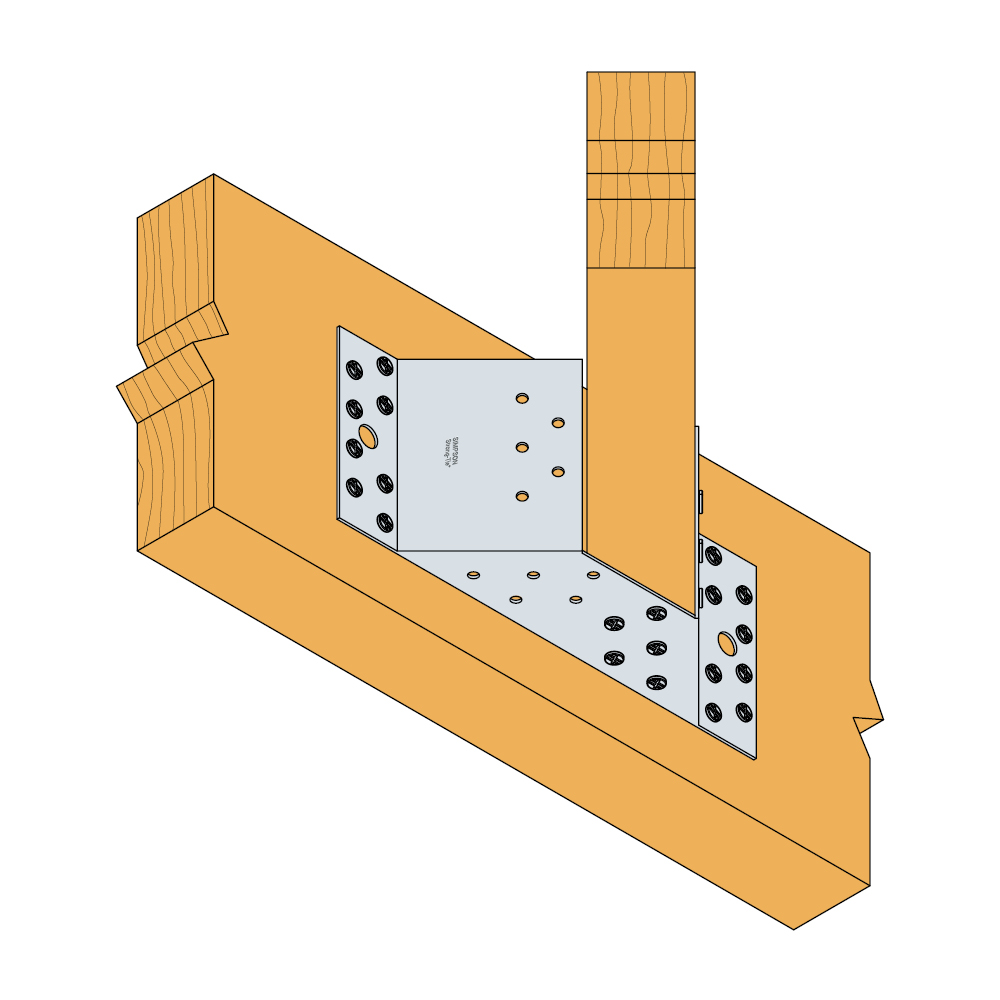

ET260 inst. wood.jpg
ET260 inst. top.jpg
ET260

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Asennusratkaisu palkkikokoonpanojen liittämiseen 45° kulmassa vaakasuunnassa.
  • Ruuvataan/naulataan kiinni puuhun

Sovellus

Liitos

  • Pääpalkki: massiivipuu, viilupuu, liimapuu, betoni, teräs
  • Sekundääripalkki: massiivipuu

Tekniset tiedot

Mitat


Mitat ja ominaisarvot

Tuotenro Mitat, SB [mm] Mitat  [mm] Reiät, HB Reiät, SB Box Quantity Paino [kg]
Leveys Korkeus A B C D F t Ø5 Ø11 Ø5
Minimi Maksimi
ET2604797145679555177351.516210300.33

HB = primääripalkki, SB = sekundääripalkki

Kestävyyden ominaisarvot - Palkki-palkkiliitos

Tuotenro Characteristic capacities - Timber to timber - Full nailing
Liitoskiinnikkeet Kestävyyden ominaisarvot [kN]
Primääripalkki Sekundääripalkki R1,k
Määrä Määrä CNA 4,0x35
ET260161010.5



Kestävyyden ominaisarvot - Puu-betoni liitos

Tuotenro Characteristic capacities - Timber to concrete or steel
Liitoskiinnikkeet Kestävyyden ominaisarvot [kN]
Primääripalkki Sekundääripalkki R1,k R2,k
Määrä Tyyppi Määrä Tyyppi CNA 4,0x35 CNA4,0x35
ET2602Ø1010CNA**10.5-



Tuotteen ominaiskapasiteetit - Puupalkki puupalkkiin - SSH-ruuveilla

Tuotenro Tuotteiden kapasiteetit - Puu puuhun - SSH-ruuveilla
Fasteners Product characteristic capacities - Timber C24 [kN]
Header Joist R1.k R2.k
Qty Type Qty Type
ET260------

Asennus

Asennus

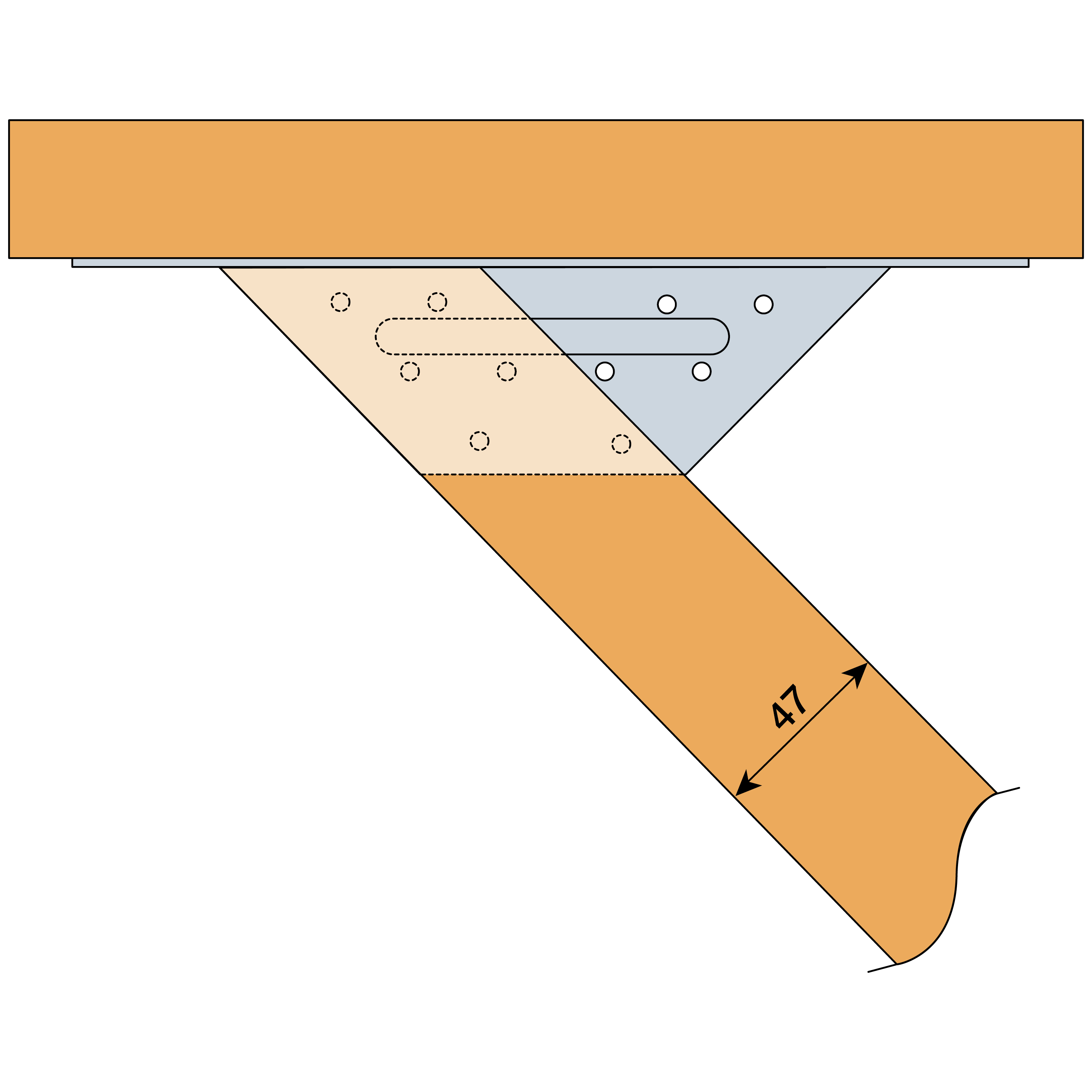

Kiinnitys pääpalkkiin

Puuhun: ​

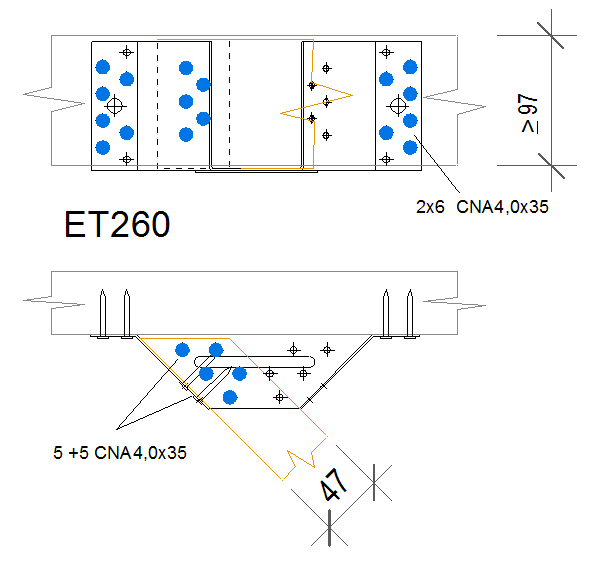

  • kiinnitetään puuhun CNA4,0x35-ankkurinauloilla

Teräkseen:

  • 12 mm:n pultti (pultin halkaisija saa olla enintään 2 mm pienempi kuin porareiän halkaisija)

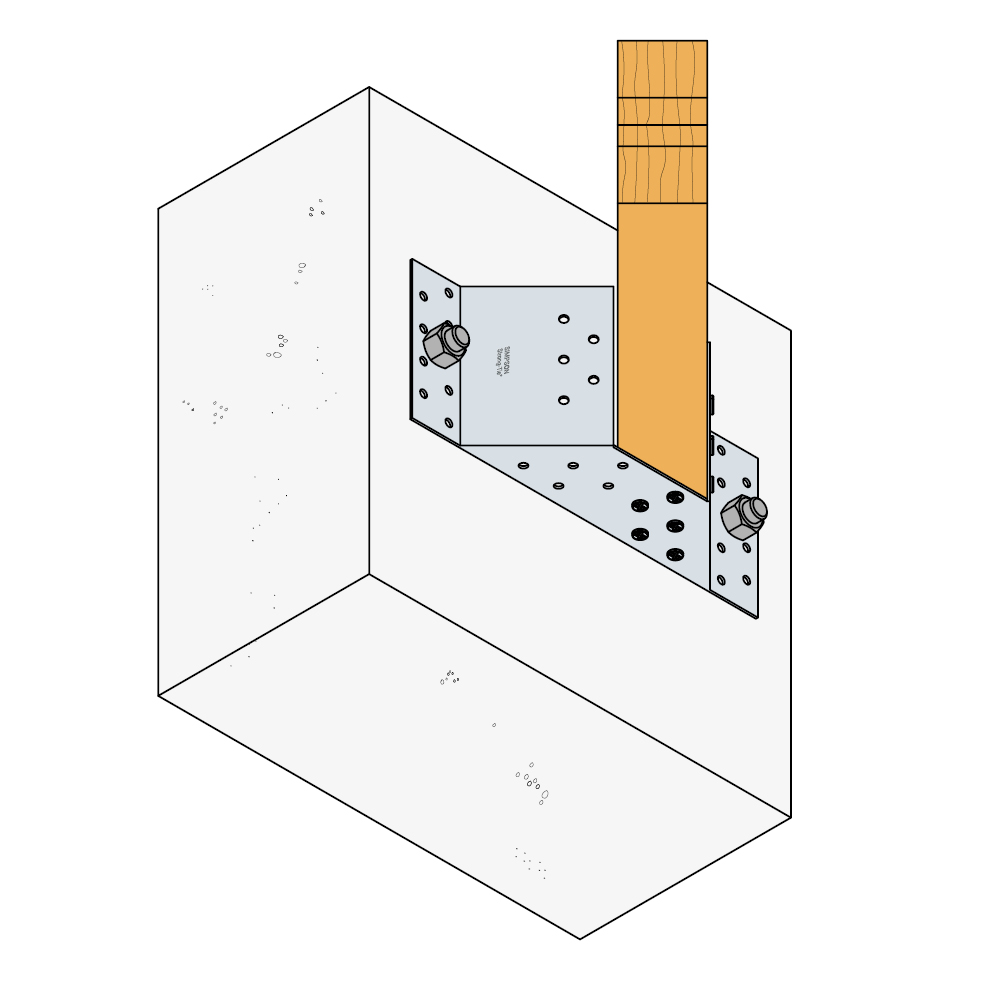

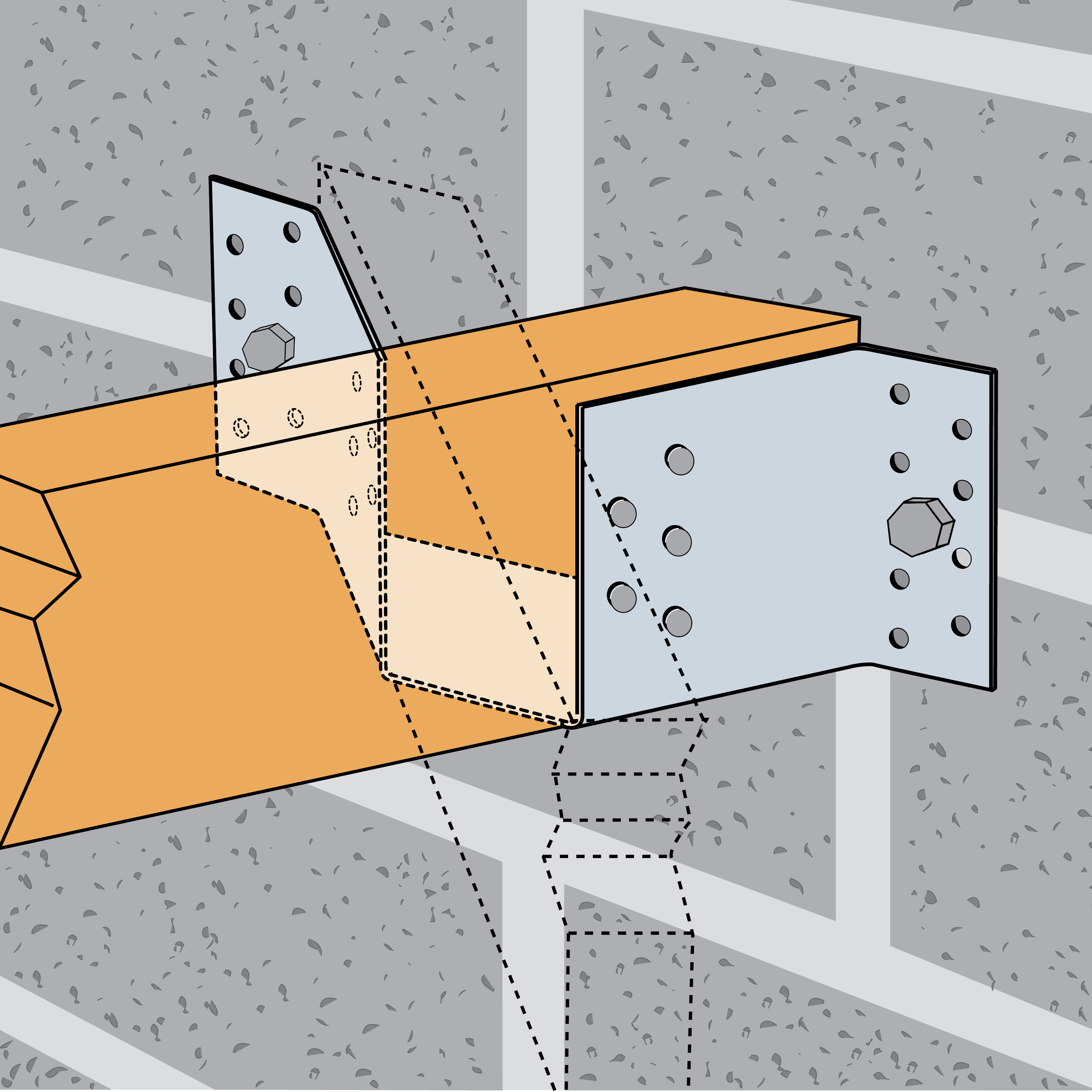

Betoniin:

  • Mekaaninen ankkuri (halkaisija 12 mm: WA M10-78/5).
  • Kemiallinen ankkuri (halkaisija 12 mm: LMAS M10-110) AT-HP-injektointimassan kanssa

Kiinnittäminen

Käytä kaikkia määritettyjä kiinnitystarvikkeita.

ET260
ET260
ET260

Sertifiointi

Suorituskykyvakuutus (DoP)

uk-dop-e20-1072-02-s.pdf (316.04 KB)
uk-dop-e20-1072-01.pdf (97.46 KB)

Euroopan tekninen arviointi (ETA)

eta-20-1072-2020-12-20.pdf (1.23 MB)

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Aiheeseen liittyvät tuotteet

CAD- ja BIM-kirjasto

2D

ET260

3D

ET260

ZIP-paketit

Buy from Distributor

No items available.
