BTC
Piilokengät betoniin

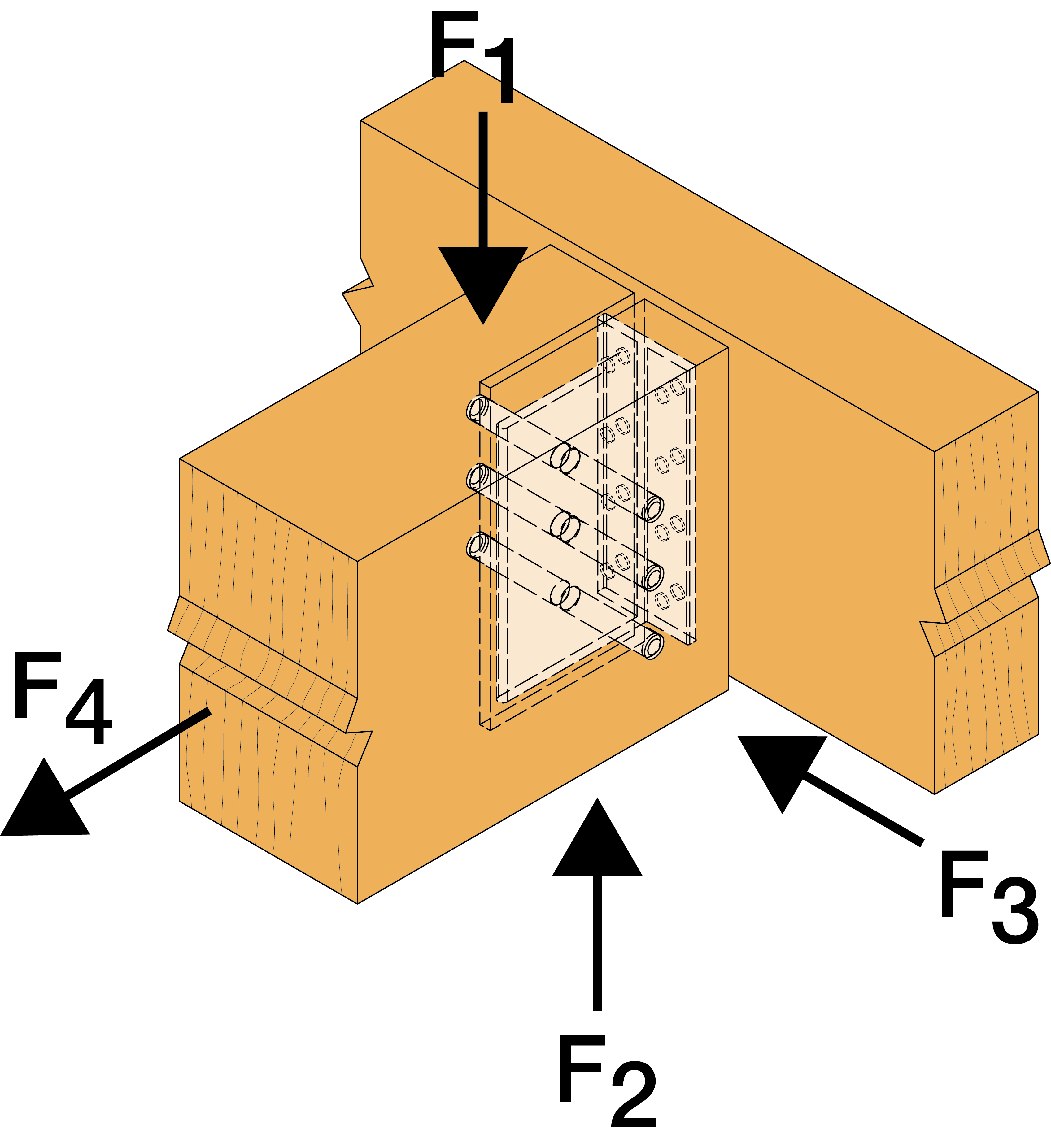

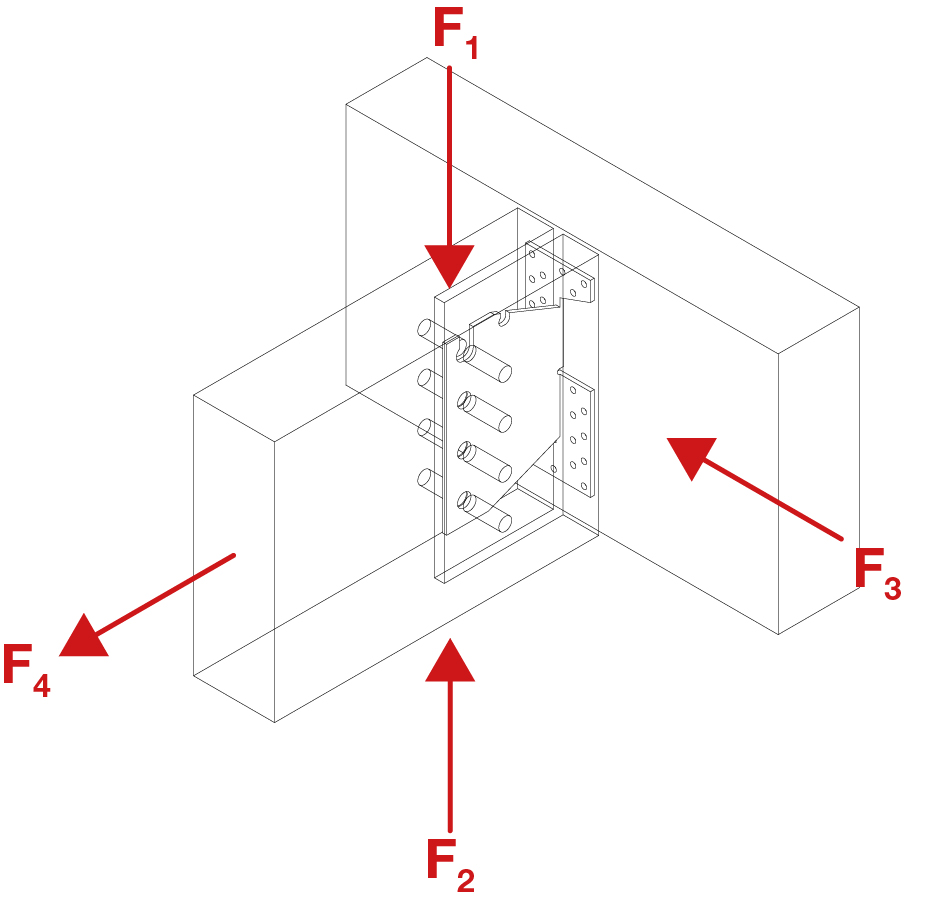

Näitä palkkikenkiä käytetään puun piiloasennukseen betoniin. Vaarnojen ja ankkuripulttien määrä vaihtelee kuormituksen mukaan. BTC-palkkikengät kantavat kuormaa kolmessa suunnassa. Niiden avulla voikin esimerkiksi kiinnittää kattopalkit helposti ja nopeasti runkoon.

CE-merkitty

Tekninen hyväksyntä
EPD

Fire resistance R 60

Käyttöluokka 2

Electrogalvanized steel Z275
Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan - Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
Hyödyt
Monipuoliset asennusmahdollisuudet on esitetty ETA 07/0245 -esitteessä. Tässä joitakin esimerkkejä:

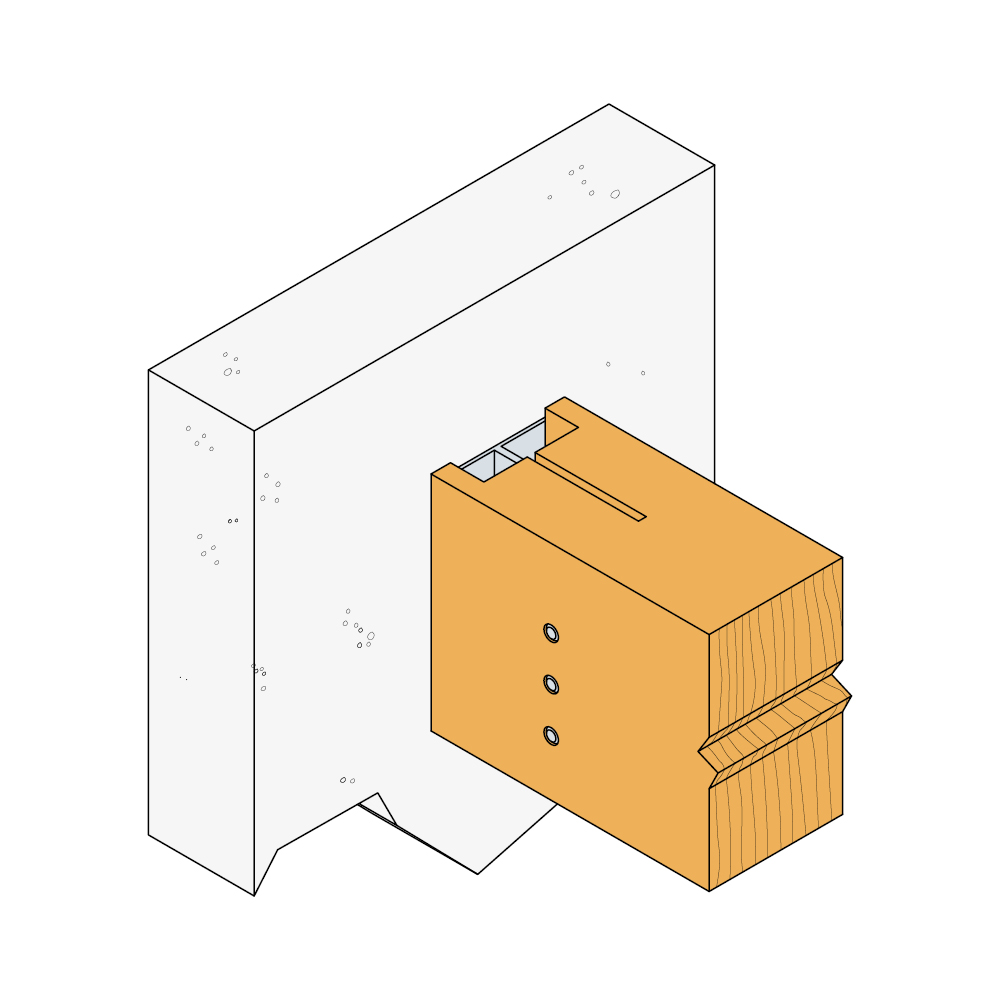

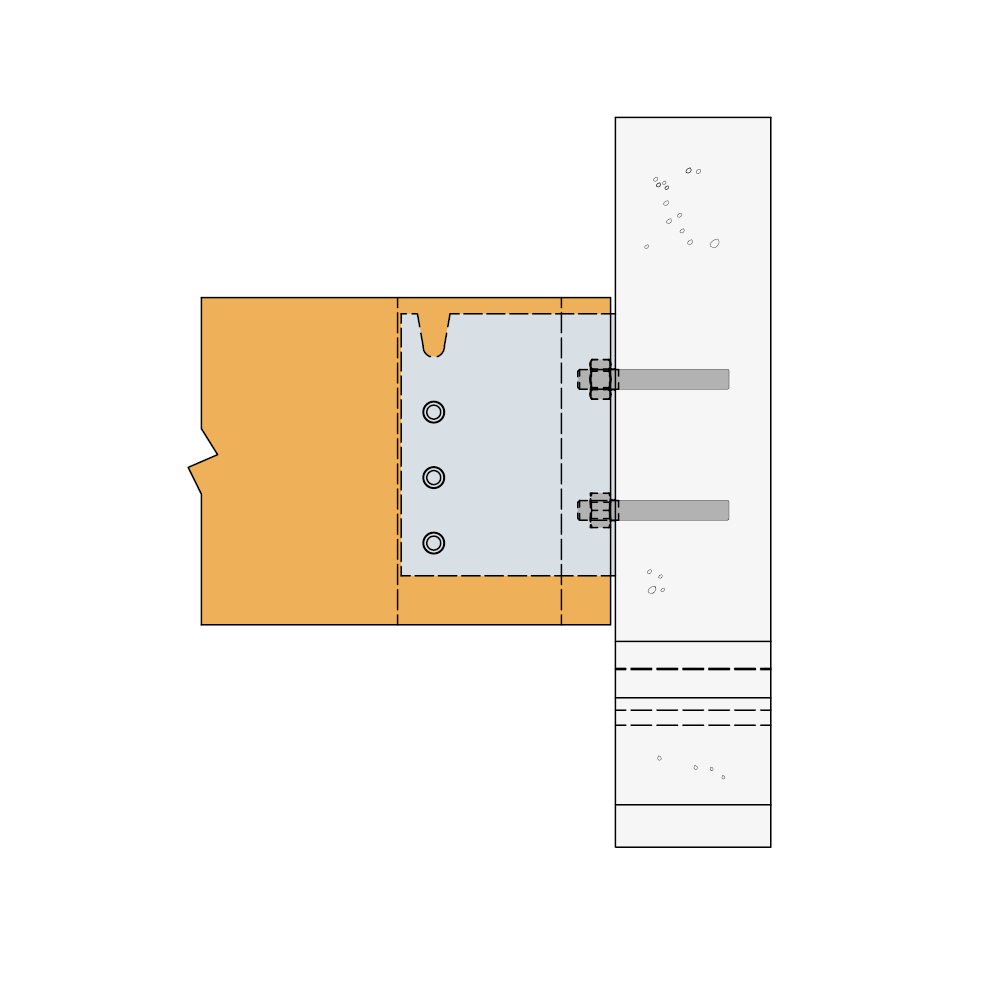

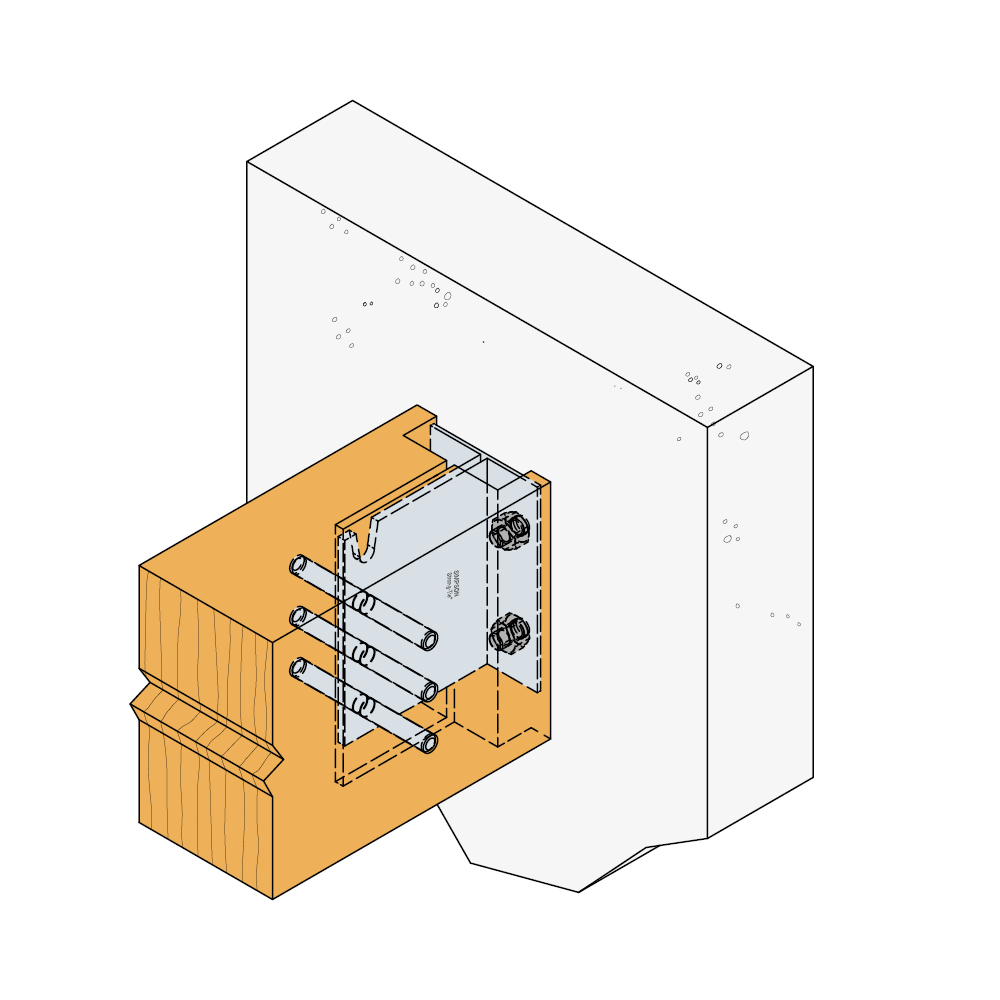

- piiloasennus betoniin
- piiloasennus, puutavaran paksuus väh. 100 mm tai 60 mm
- monenlaiset vinot palkkiasennukset
Sovellus
Liitos
Primääripalkki: betoni
Sekundääripalkki: puu
Käyttötarkoitus
- Palkkikenkiä käytetään sekundääripalkkien piiloasennukseen ensisijaisiin palkkeihin tai pilareihin
- Niillä voidaan tehdä enintään 45° liitoksia
Tekniset tiedot
Mitat ja ominaisarvot
| Viite | Mitat | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mitat, SB[mm] | Muu | Mitat ja ominaisarvot[mm] | Reiät HB[mm] | Reiät, SB[mm] | |||||||
| Korkeus[mm] | Määrä laatikossa | Paino[kg] | A[mm] | B[mm] | C[mm] | t₁[mm] | t₂[mm] | 40-A1-A2-A3[mm] | Pyöreä | Pyöreä | |
| Minimi[mm] | Ø13 | Ø13[mm] | |||||||||
| BTC120-B | 160 | 15.0 | 1 | 120 | 131 | 96 | 3 | 6 | 40 | 2 | 3 |
| BTC160-B | 200 | 15.0 | 1.3 | 160 | 131 | 96 | 3 | 6 | 40-80 | 4 | 4 |
| BTC200-B | 240 | 12.0 | 1.7 | 200 | 131 | 96 | 3 | 6 | 40-120 | 4 | 5 |
| BTC240-B | 280 | 10.0 | 2 | 240 | 131 | 96 | 3 | 6 | 40-160 | 4 | 6 |
Kestävyyden ominaisarvot
| Viite | Palkkikengän kapasiteetti | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot | ||||||||||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot[kN] | |||||||||||||||
| Primääripalkki | SB | R₁,ₖ | R₂,ₖ | |||||||||||||
| Määrä | Tyyppi | Määrä | Tyyppi | Puutavaran leveys = teräsvaarnan pituus[mm] | Puutavaran leveys = teräsvaarnan pituus[mm] | |||||||||||
| 80 | 100 | 120 | 140 | 160 | 180 | 80 | 100 | 120 | 140 | 160 | 180 | |||||
| BTC120-B | 2.0 | Ø 12 | 3.0 | STD12 | 11.5 | 12.7 | 14.2 | 15.8 | 17.2 | 17.2 | 7.7 | 8.5 | 9.5 | 10.5 | 11.5 | 11.5 |
| BTC160-B | 4.0 | Ø 12 | 4.0 | STD12 | 18.5 | 20.4 | 22.8 | 25.3 | 27.8 | 27.8 | 13.9 | 15.3 | 17.1 | 19 | 20.9 | 20.9 |
| BTC200-B | 4.0 | Ø 12 | 5.0 | STD12 | 26.7 | 29.4 | 32.7 | 36.4 | 40.3 | 40.3 | 21.4 | 23.5 | 26.2 | 29.1 | 32.2 | 32.2 |
| BTC240-B | 4.0 | Ø 12 | 6.0 | STD12 | 35.8 | 39.4 | 43.8 | 48.6 | 53.8 | 54.3 | 29.8 | 32.8 | 36.5 | 40.5 | 44.8 | 45.3 |
Kestävyyden ominaisarvot - R3.k ja R4.k
| Viite | Palkkikengän kapasiteetti | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot | |||||||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot[kN] | Yksinkertaistetut ominaiskapasiteetit - C24 | |||||||||||
| Primääripalkki | SB | R₄.ₖ | R₃,ₖ | R₄.ₖ[kN] | |||||||||
| Määrä | Tyyppi | Määrä | Tyyppi | Puutavaran leveys = teräsvaarnan pituus[mm] | |||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 180 | |||||||
| BTC120-B | 2.0 | Ø 12 | 3.0 | STD12 | 6,7/kmod | 2.6 | 2.9 | 3.5 | 4 | 4.5 | 5.2 | 5.3 | 6.1 |
| BTC160-B | 4.0 | Ø 12 | 4.0 | STD12 | 13,4/kmod | 3.2 | 3.9 | 4.4 | 5 | 5.9 | 6.5 | 7 | 12.2 |
| BTC200-B | 4.0 | Ø 12 | 5.0 | STD12 | 13,4/kmod | 4 | 4.9 | 5.5 | 6.3 | 7.2 | 7.8 | 8.8 | 12.2 |
| BTC240-B | 4.0 | Ø 12 | 6.0 | STD12 | 13,4/kmod | 4.8 | 5.7 | 6.6 | 7.5 | 8.4 | 9.1 | 10.4 | 12.2 |
The anchors resistance and their number have to be checked according to the ETA and the type of header. The number of anchors given in the table is the maximum. If their resistance is decisive, it is the resistance to consider for the connection.
