STD
Teräsvaarna

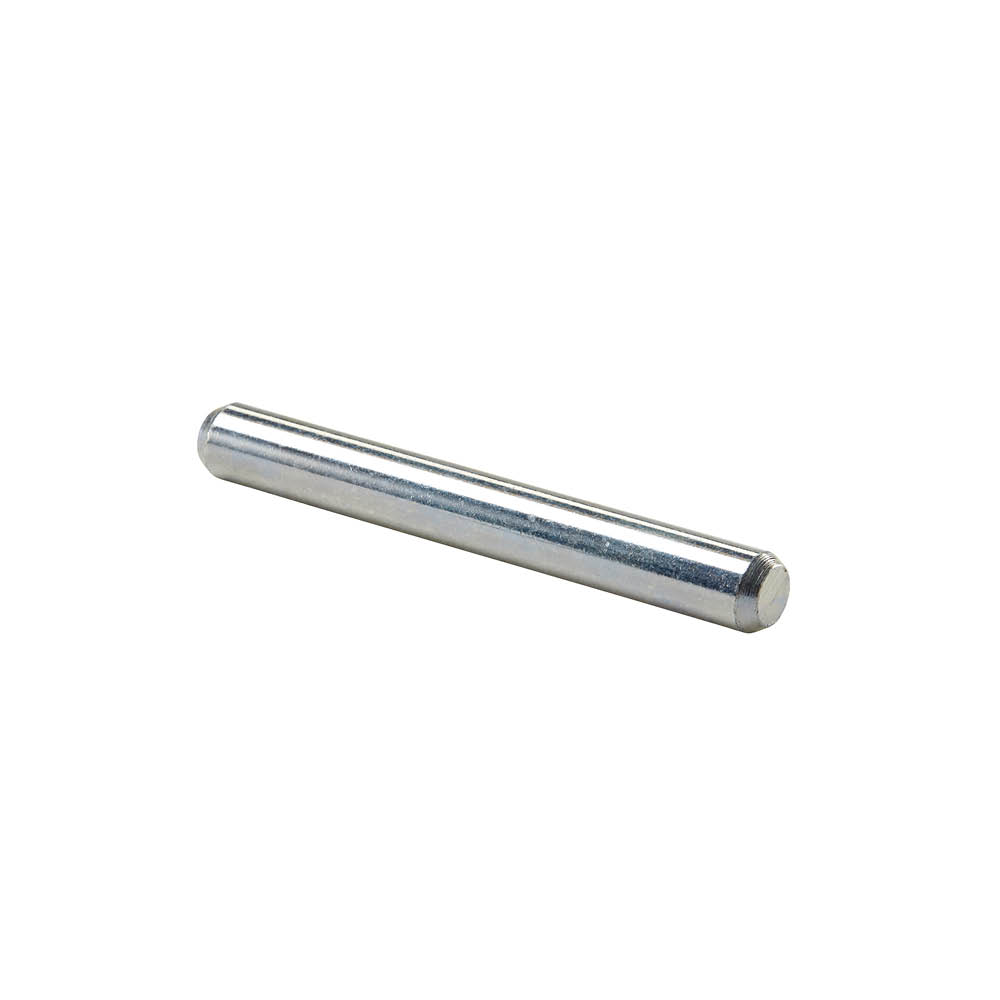

Terästangosta valmistettu teräsvaarna, halkaisija 6, 8, 10, 12, 16 tai 20 mm. Päistä viistetyistä vaarnoista on saatavana useita eri pituuksia. Vaarnojen nimissä on STD-tunnus ja sen jälkeen d × L millimetreinä.
Teräsvaarnoja käytetään puuosien ja piilokiinnikkeiden liitoksissa, joissa teräs- tai alumiinilevyt jäävät puuosien sisään.
Vaarnoja voidaan käyttää esimerkiksi BTN- tai BTALU-palkkikenkien kanssa.
CE-merkitty
Sähkösinkitty teräs
Käyttöluokka 2
Indoor
Tuotteen yksityiskohdat
Kuvat
2 dowels
Joist connection
Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat ja ominaisarvot
Mitat
| Viite | Other dimensions data | ||||||
|---|---|---|---|---|---|---|---|
| DB nr. | NOBB nr. | Mitat ja ominaisarvot[mm] | Liittyvät tuotteet | Kpl/ltk | Paino[kg] | ||
| d | L | ||||||
| STD8X45-B | 1252314 | 43811040 | 8 | 45 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.017 |
| STD8X60-B | 1252317 | 43811066 | 8 | 60 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.024 |
| STD8X65-B | 1252318 | 43811074 | 8 | 65 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.026 |
| STD8X90-B | 1252328 | 43811123 | 8 | 90 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.036 |
| STD8X100-B | 1252330 | 43810953 | 8 | 100 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.042 |
| STD8X115-B | 1252333 | 43810972 | 8 | 115 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.046 |
| STD8X120-B | 1252337 | 43810998 | 8 | 120 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.046 |
| STD8X140-B | 1252346 | 43811017 | 8 | 140 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.056 |
| STD8X160-B | 1252348 | 43811036 | 8 | 160 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.059 |
| STD10X90-B | 1252352 | 43810741 | 10 | 90 | CBH | 100.0 | 0.056 |
| STD10X100-B | 1252355 | NOB214 | 10 | 100 | CBH | 100.0 | 0.061 |
| STD12X60-B | 1252365 | 43810862 | 12 | 60 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.054 |
| STD12X80-B | 1252372 | 43810896 | 12 | 80 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.074 |
| STD12X90-B | 1252373 | 43810915 | 12 | 90 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.078 |
| STD12X100-B | 1252374 | 41710718 | 12 | 100 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.091 |
| STD12X115-B | 5384075 | 43810760 | 12 | 115 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.1 |
| STD12X120-B | 1252376 | 43810786 | 12 | 120 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.11 |
| STD12X140-B | 1252378 | 43810813 | 12 | 140 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.12 |
| STD12X160-B | 1252379 | 43810832 | 12 | 160 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.15 |
| STD12X180-B | 1252380 | 43810843 | 12 | 180 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.15 |
| STD12X200-B | 1252381 | 43810858 | 12 | 200 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.16 |
| STD16X140-B | 1252384 | 43810934 | 16 | 140 | PPS, PPSDT & PPSR | 50.0 | 0.23 |
The length af the dowel is equal to the width of the beam or column.
Asennus
Asennus
2 dowels
Joist connection
Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.
