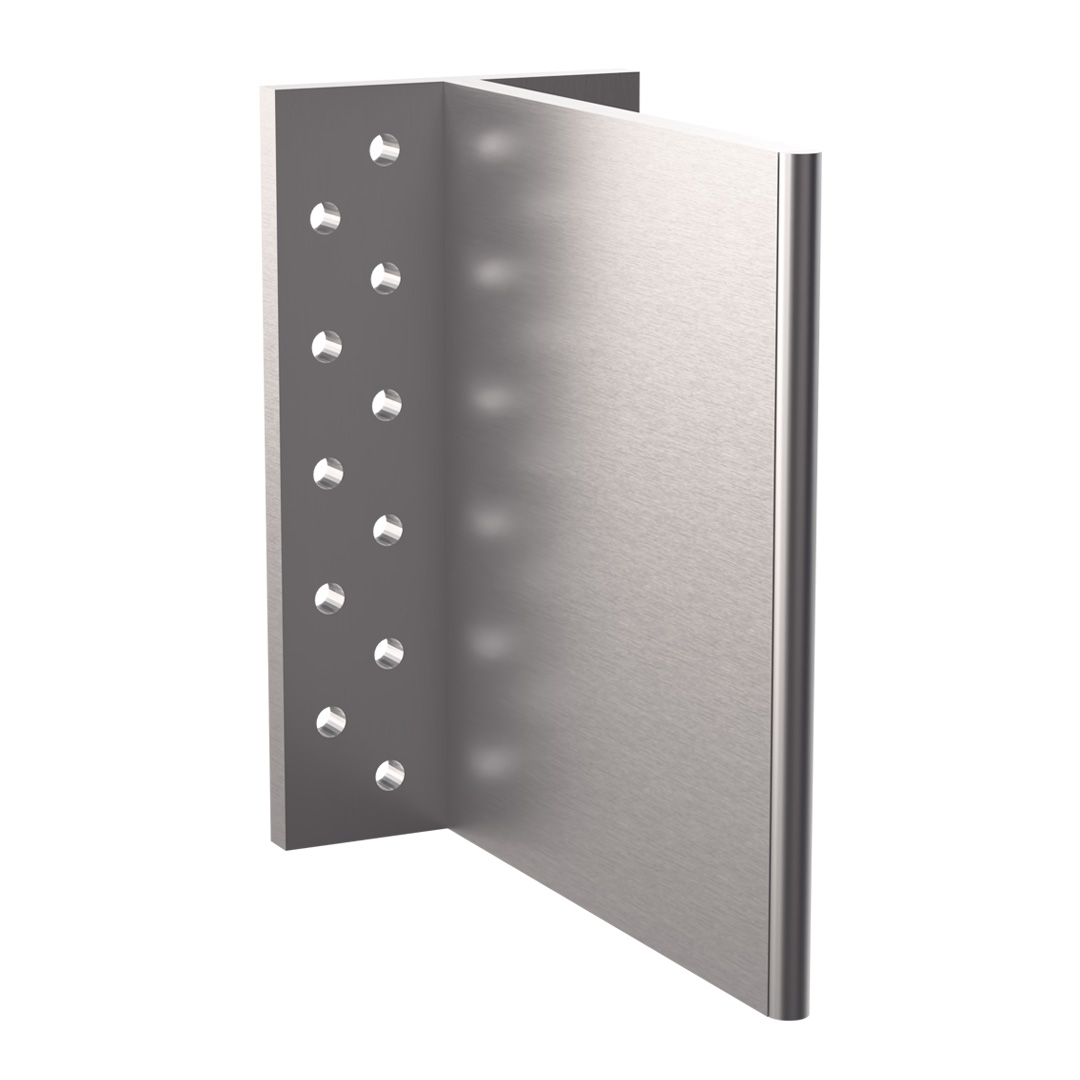

Piilopalkkikengät

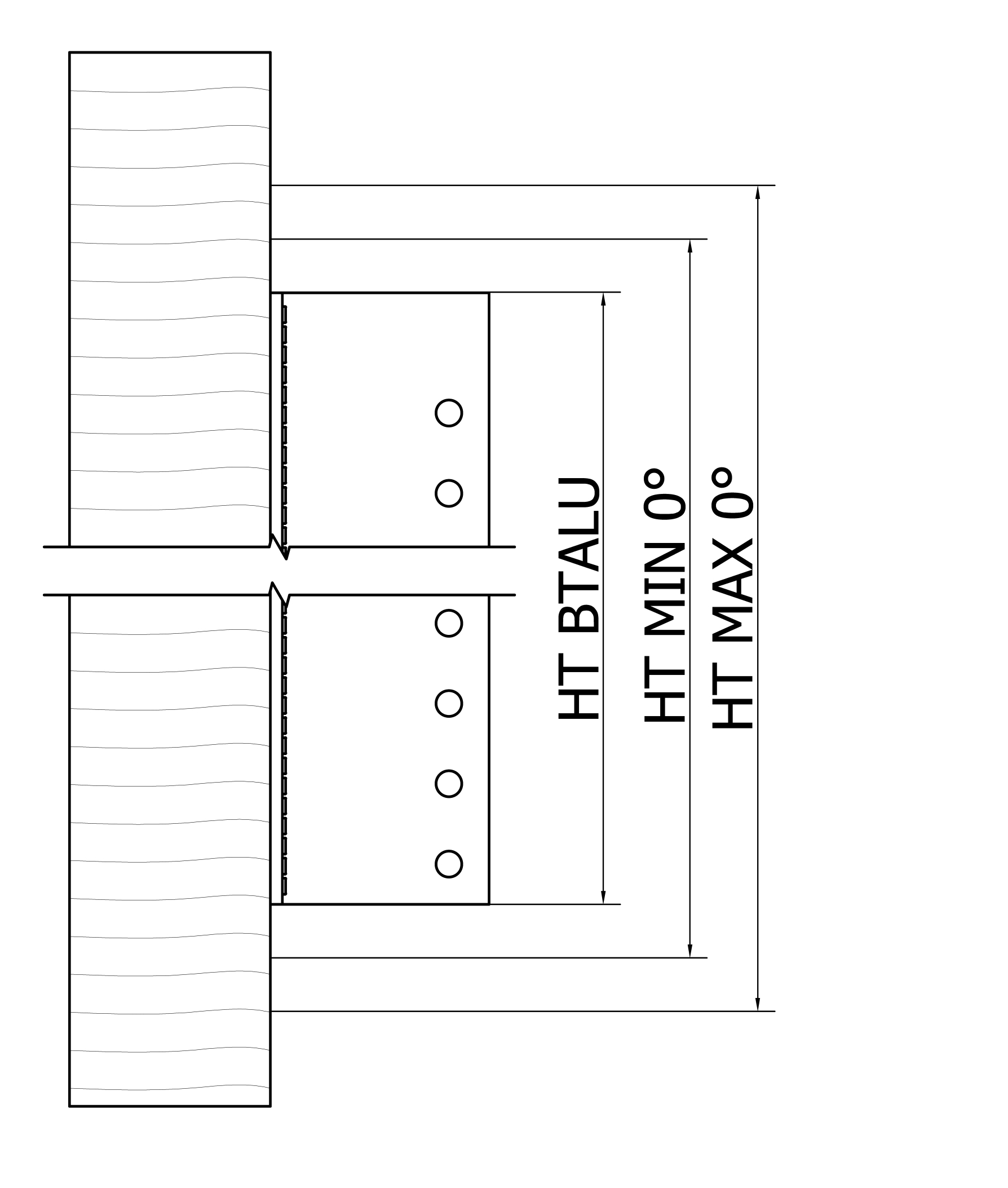

Piilokenkiä käytetään piiloon jäävissä palkki-puuliitoksissa tai palkki-pilariliitoksissa (BTN tai BTALU). Liitoksen kaltevuuskulma voi olla jopa 45°. Kiinnikkeen korkeuden tulee olla noin 40 mm puutavaraa matalampi. Piilokenkiä BTN90 ja BT4-90 voidaan kuitenkin käyttää, kun puutavaran korkeus on 100 mm.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 3

Outdoor

Aluminium

Tulipalo

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Alumiini EN AW-6082 T6, EN 755 mukaan
Paksuus 6 mm

Hyödyt

Helppo asentaa
Suuri kestävyys
Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen

Sovellus

Liitos

Primääripalkki: massiivipuu, liimapuu
Sekundääripalkki: massiivipuu, liimapuu

Käyttötarkoitus

Kantava palkki

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat
	Muu			Mitat ja ominaisarvot[mm]				Reiät HB[mm]
	DB nr.	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Pyöreä
	DB nr.	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Ø5
BTALU90	1862485	25.0	0.23	86	109	62	6	16
BTALU120	1821910	25.0	0.3	116	109	62	6	20
BTALU160	1821917	25.0	0.41	156	109	62	6	28
BTALU200	1862489	15.0	0.51	196	109	62	6	38
BTALU240	1821920	15.0	0.61	236	109	62	6	44
BTALU3000	5104612	1.0	8	3000	109	62	6	-

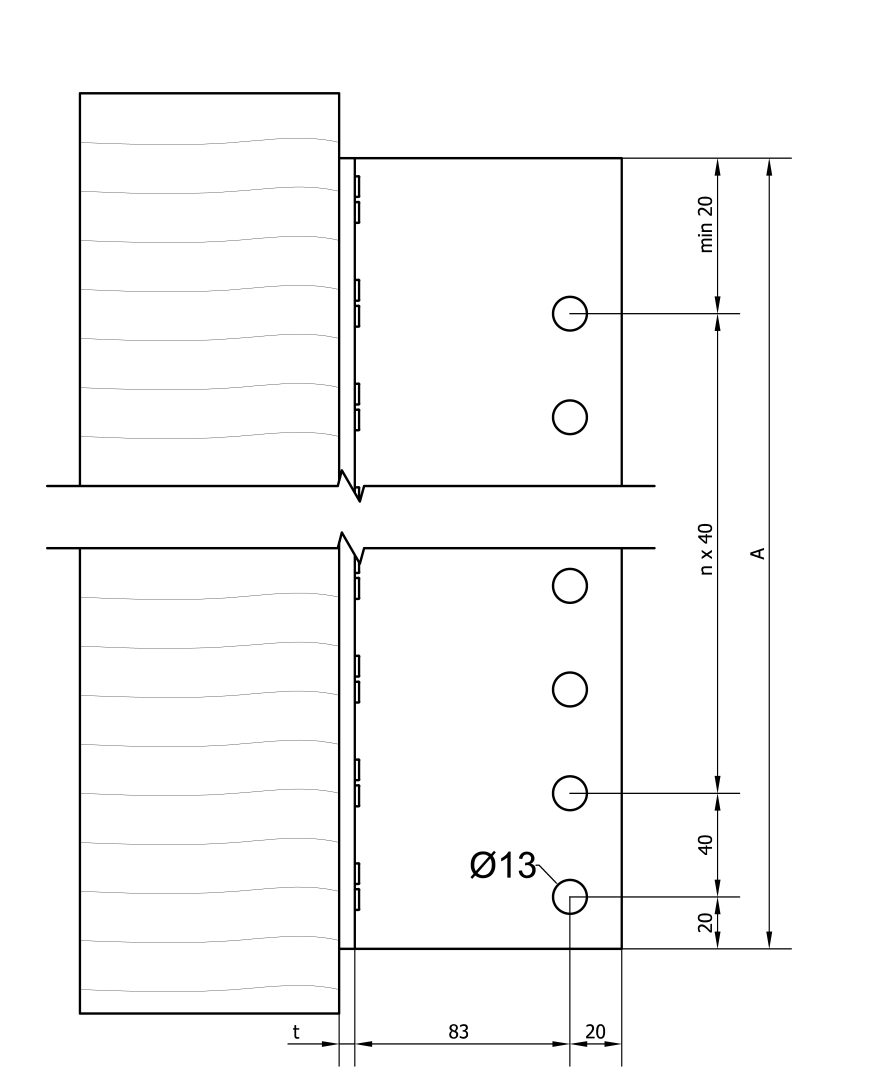

Reiät on porattava reiän kuvion mukaisesti sisään ETA.

Kestävyyden ominaisarvot - Palkki-palkkiliitos

Mitat

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys[kN]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]
	Primääripalkki		SB		R1,k = R2,k
	Määrä	Tyyppi	Määrä	Tyyppi	Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi	60	80	100	120	140	160
BTALU90	16.0	CNA4.0x50	4.0	STD8	10.8	11.8	12.9	13.7	13.7	13.7
BTALU120	20.0	CNA4.0x50	3.0	STD12	17.3	18.2	19.4	20.7	22.3	23.9
BTALU160	28.0	CNA4.0x50	4.0	STD12	28	29.5	31.2	33.3	35.7	38.2
BTALU200	38.0	CNA4.0x50	5.0	STD12	39.8	41.9	44.3	47.2	50.4	53.9
BTALU240	44.0	CNA4.0x50	6.0	STD12	52.2	54.9	57.9	61.7	65.9	70.3

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.

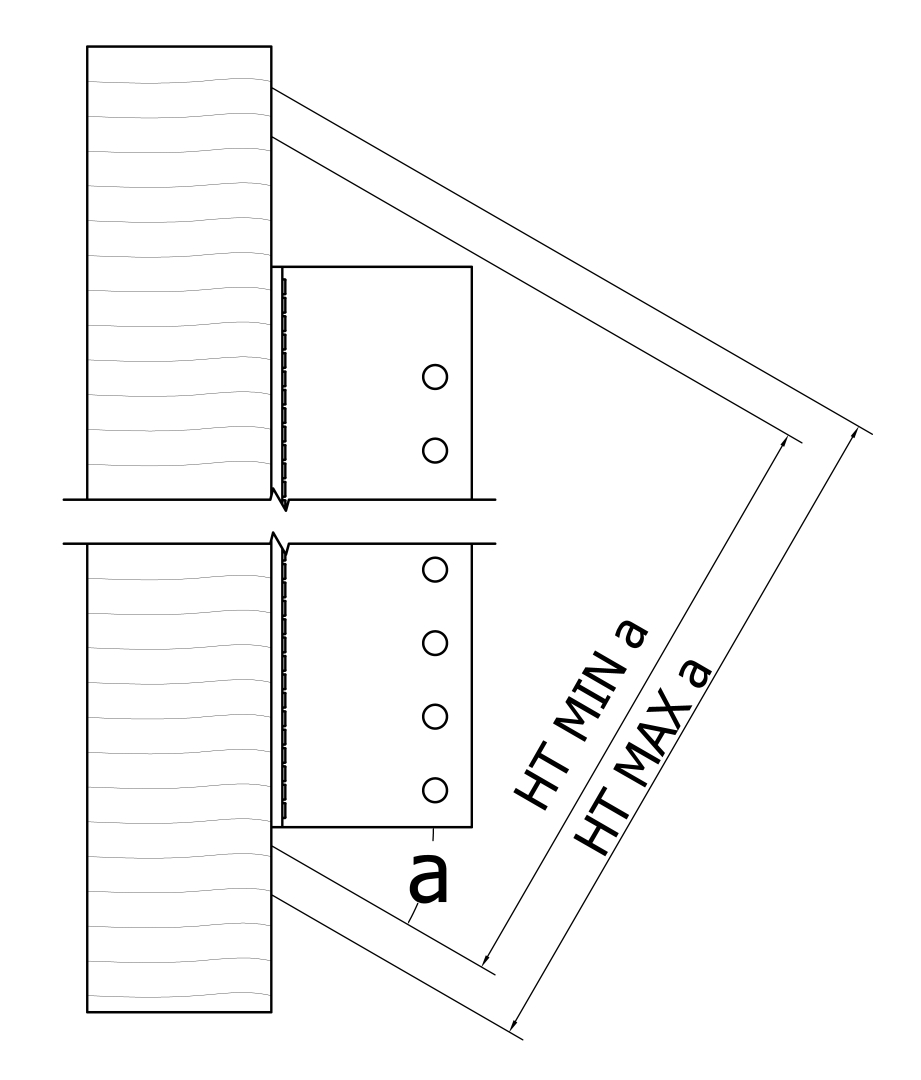

Palkeissa, joiden kulma on β, kantokyvyt on kerrottava kertoimella.

β	0°	15°	30°	45°
kerroin	1.0	0.95	0.9	0.85

Tarvitaan vain liitoksissa, joissa palkissa on alle 7 teräsvaarnaa.

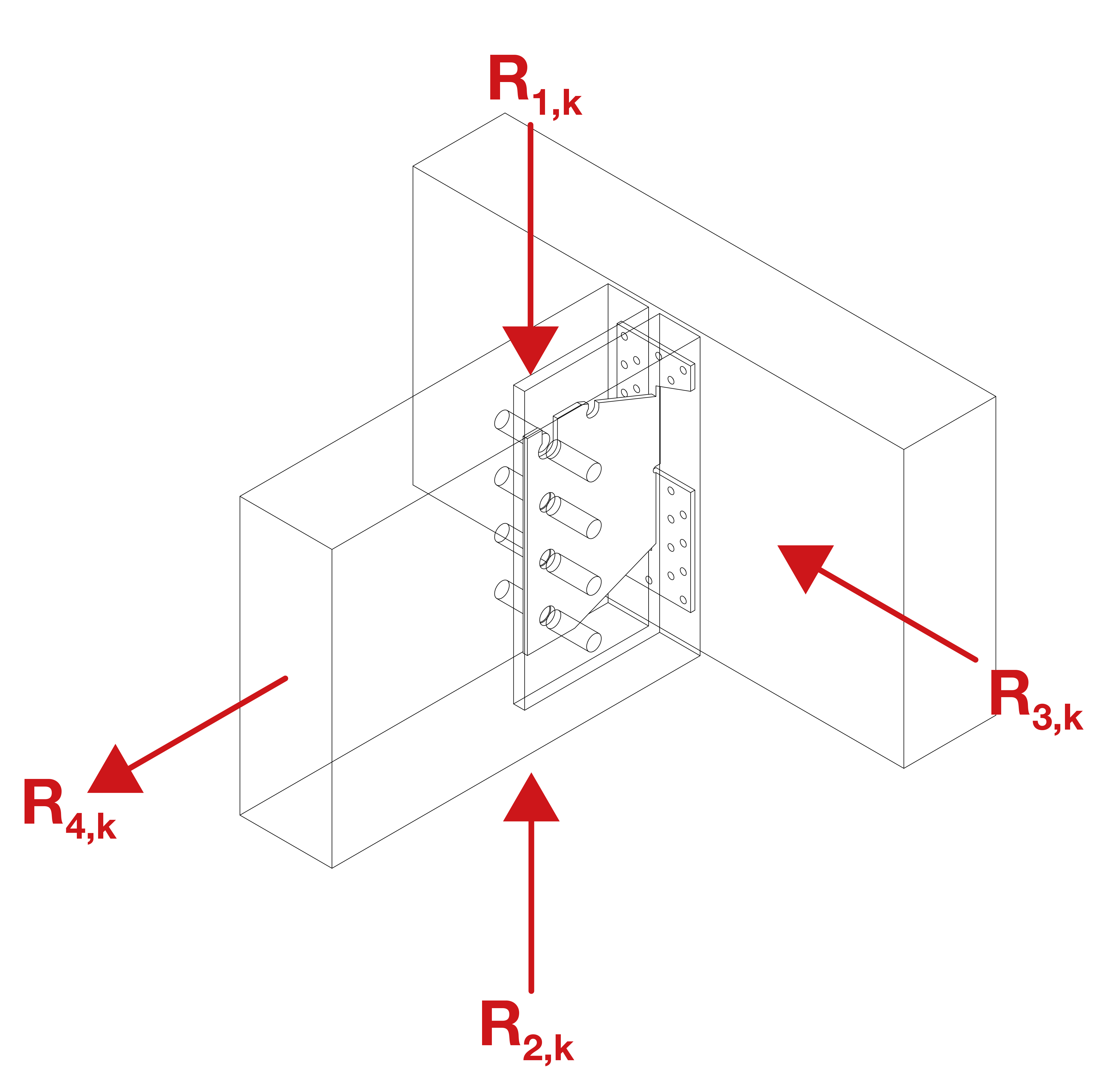

Kestävyyden ominaisarvot - Palkki-palkkiliitos - R_3.k ja R_4.k

Mitat

Kestävyyden ominaisarvot - Palkki-palkkiliitos - R<sub>3.k</sub> ja R<sub>4.k</sub>

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys[kN]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]
	Primääripalkki		SB		R₄,ₖ[kN]	R3,k
	Määrä	Tyyppi	Määrä	Tyyppi		Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		60	80	100	120	140	160
BTALU90	16.0	CNA4.0x50	4.0	STD8	7.8	1.5	1.9	2.3	2.7	3.1	3.6
BTALU120	20.0	CNA4.0x50	3.0	STD12	9.8	2.2	2.9	3.5	4.2	4.8	5.6
BTALU160	28.0	CNA4.0x50	4.0	STD12	13.7	2.9	3.6	4.4	5.3	6.2	7
BTALU200	38.0	CNA4.0x50	5.0	STD12	17.6	3.5	4.4	5.4	6.4	7.4	8.4
BTALU240	44.0	CNA4.0x50	6.0	STD12	21.6	4.2	5.3	6.4	7.4	8.6	9.8

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.

R_4,kkantokyvyt koskevat kaiken pituisia teräsvaarnoja.

Kestävyyden ominaisarvot - Palkki-pilariin

Mitat

Viite	Palkkikengän kapasiteetti										Mitat
	Kestävyyden ominaisarvot - Palkki-pilariin - Osittainen kiinnitys										Mitat HB[mm]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]						Pilariin leveys
	Primääripalkki		SB		R1,k = R2,k						Minimi[mm]
	Määrä	Tyyppi	Määrä	Tyyppi	Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi	60	80	100	120	140	160
BTALU90	8.0	CNA4.0x50	4.0	STD8	9	9.9	10.9	11.6	11.6	11.6	96
BTALU120	12.0	CNA4.0x50	3.0	STD12	14.7	15.5	16.6	17.9	19.4	20.7	96
BTALU160	16.0	CNA4.0x50	4.0	STD12	23.2	24.4	26	27.9	30	32	96
BTALU200	20.0	CNA4.0x50	5.0	STD12	32.4	34.1	36.2	38.7	41.2	43.4	96
BTALU240	24.0	CNA4.0x50	6.0	STD12	42.1	44.3	46.8	49.7	52.3	53.2	96

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.

Palkeissa, joiden kulma on β, kantokyvyt on kerrottava kertoimella.

β	0°	15°	30°	45°
kerroin	1.0	0.95	0.9	0.85

Tarvitaan vain liitoksissa, joissa palkissa on alle 7 teräsvaarnaa.

R_4,kkantokyvyt koskevat kaiken pituisia teräsvaarnoja.

Tämän taulukon kantokyvyt koskevat myös osittaista naulausta palkkiin.

Kestävyyden ominaisarvot - Palkki-pilariin - R_3.k ja R_4.k

Mitat

Kestävyyden ominaisarvot - Palkki-pilariin - R<sub>3.k</sub> ja R<sub>4.k</sub>

Viite	Palkkikengän kapasiteetti											Mitat
	Kestävyyden ominaisarvot - Palkki-pilariin - Osittainen kiinnitys											Mitat HB[mm]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]							Pilariin leveys
	Primääripalkki		SB		R₄.ₖ[kN]	R3,k						Minimi[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		60	80	100	120	140	160
BTALU90	8.0	CNA4.0x50	4.0	STD8	3.9	1.5	1.9	2.3	2.7	2.7	2.7	96
BTALU120	12.0	CNA4.0x50	3.0	STD12	5.9	2.2	2.9	3.5	4.2	4.8	5.6	96
BTALU160	16.0	CNA4.0x50	4.0	STD12	7.8	2.9	3.6	4.4	5.3	6.2	7	96
BTALU200	20.0	CNA4.0x50	5.0	STD12	9.8	3.5	4.4	5.4	6.4	7.4	8.4	96
BTALU240	24.0	CNA4.0x50	6.0	STD12	11.8	4.2	5.3	6.4	7.4	8.6	9.8	96

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.

R_4,kkantokyvyt koskevat kaiken pituisia teräsvaarnoja.

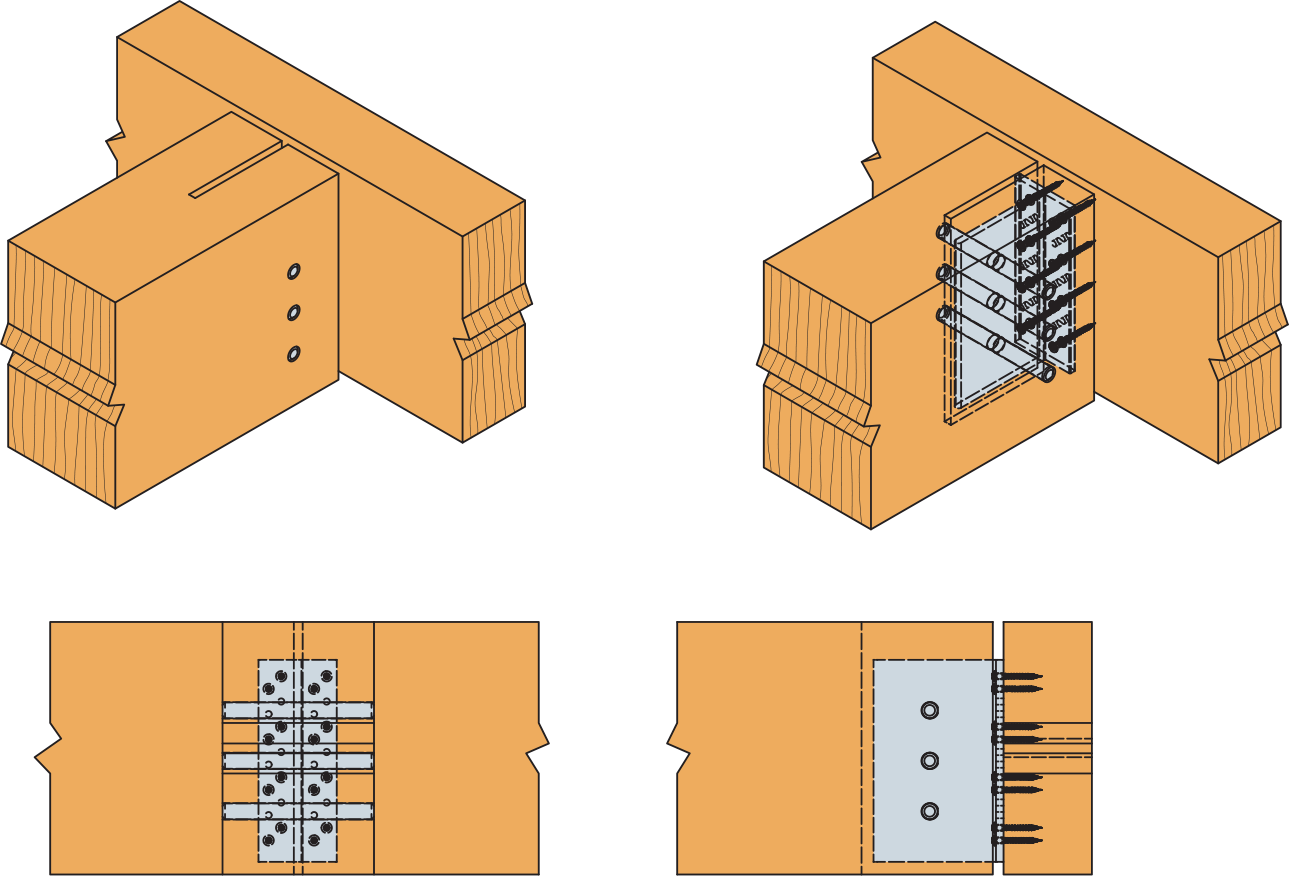

Asennus

Kiinnittäminen

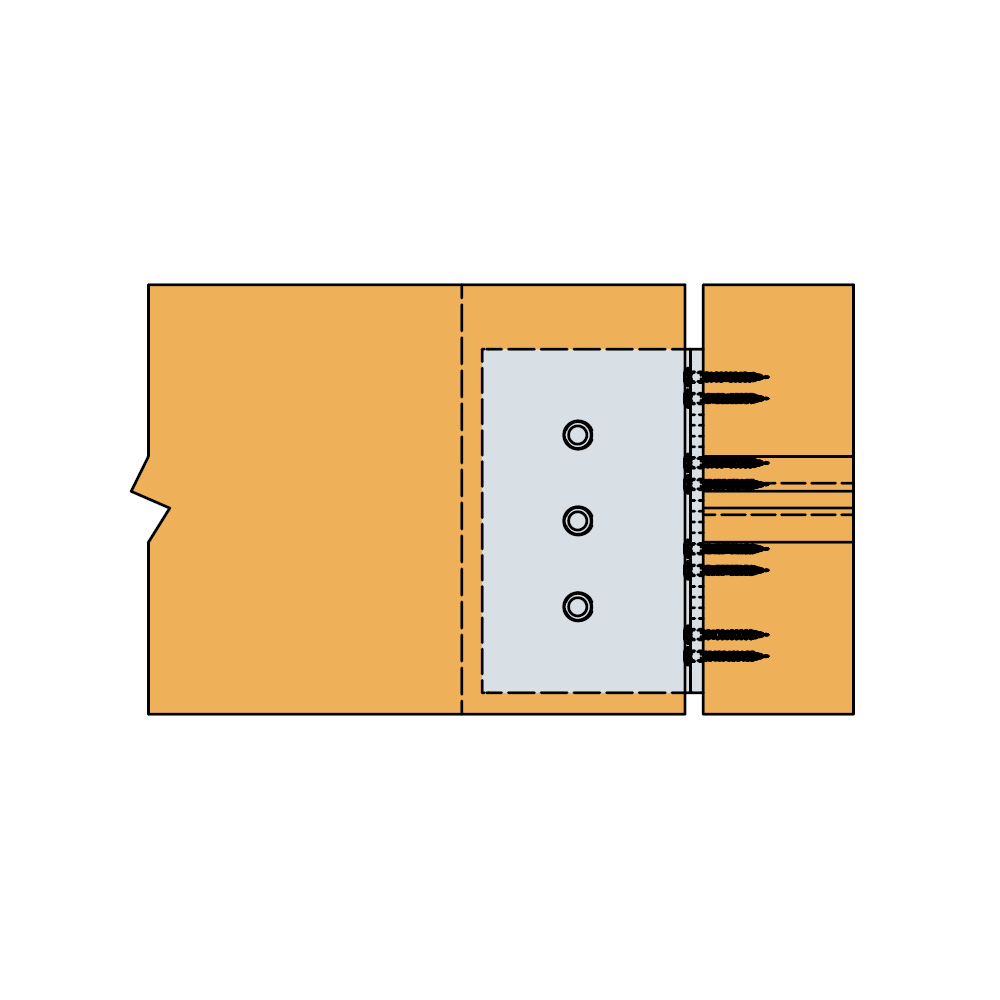

Asennettaessa piilokenkä primääripalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja

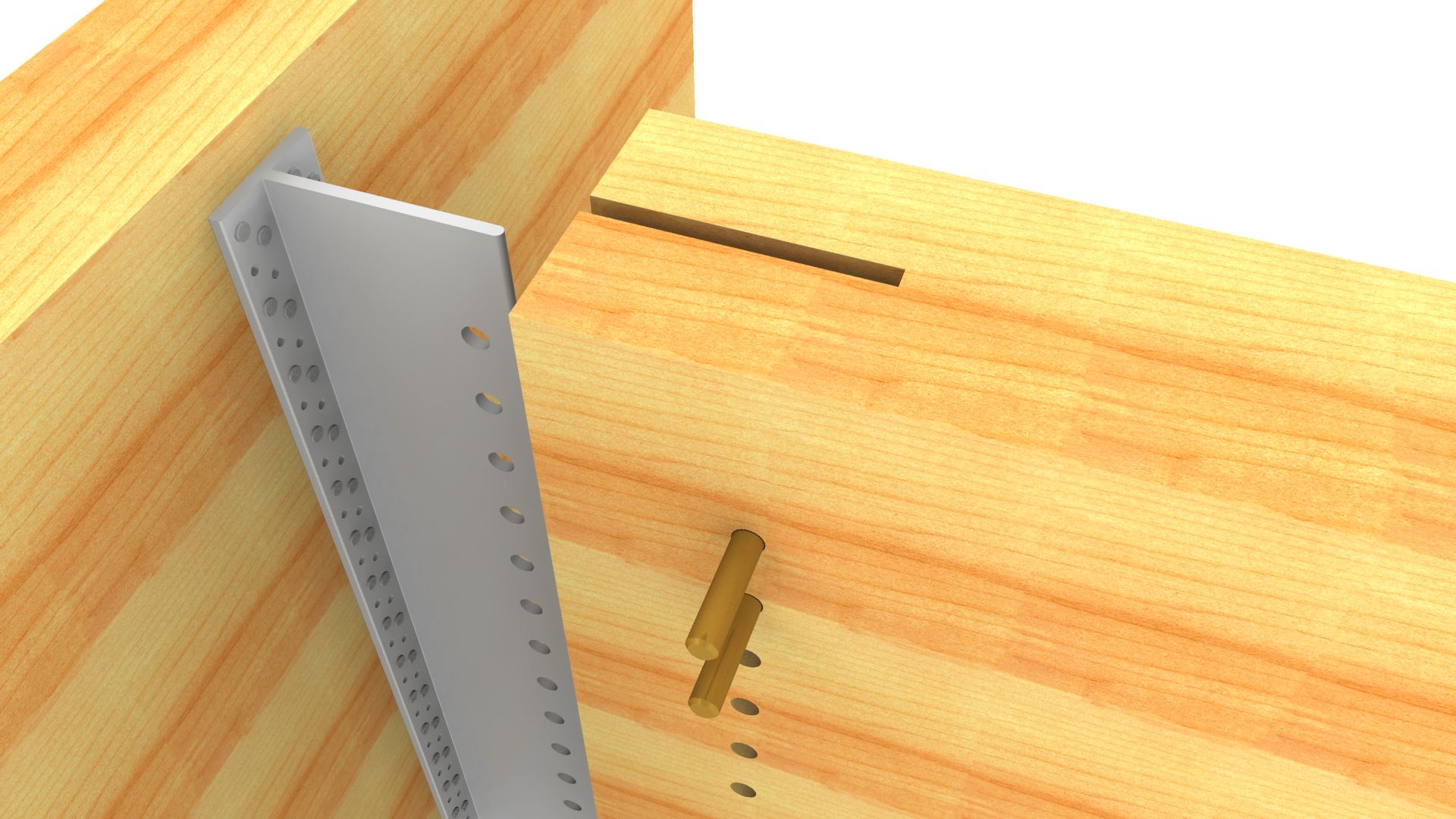

Sekundääripalkin päätyyn tehdään 7-8 mm leveä lovi. Teräsvaarnoja varten esiporataan Ø8 tai Ø12 mm:n reiät (käytä mahdollista porausmallinetta). Etäisyyden ylimmästä vaarnan reiästä palkin ylälaitaan tulee olla vähintään 50 mm (BT4-90 tai BTN90: vähintään 35 mm).
Alumiinista valmistettuihin BTALU-palkkikannattimiin porataan vaarnareiät asennusvaiheessa
Vaarnareiät porataan ensin sekundääripalkkiin. Niitä käytetään mallina porattaessa alumiiniin
