Pilarikenkä

Näitä pilarikenkiä käytetään tukemaan liimapuupilareita, joiden leveys on vähintään 80 mm. Nämä pilarikengät voivat vastaanottaa puristusta, vetoa sekä vaakasuuntaista kuormitusta.

Pilarikengän putki, halkaisija: 42 mm

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Acier galvanisé à chaud

EPD

Käyttöluokka 3

Outdoor

Tuotteen yksityiskohdat

Kuvat

PISB

Ominaisuudet

Materiaali

Teräslaatu:
Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
Levyosat: B550 BR+AC 10080:2006
Korroosiosuoja:
kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan

Hyödyt

Pilarikengät kantavat puristusta, vetoa ja vaakasuuntaista kuormitusta

Sovellus

Liitos

Puupilarit
Pilarikengän putki valetaan betoniin

Käyttötarkoitus

PISB-pilarikengät kiinnitetään betoniin

Tekniset tiedot

Mitat

Viite	Mitat
	Mitat ja ominaisarvot[mm]										Ylälevyn reiät	Pohjalevyn reiät	Muu
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	F[mm]	t₂[mm]	Pyöreä	Pyöreä	Kpl/laatikko	Paino[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	F[mm]	t₂[mm]	Ø8.5[mm]	Ø13[mm]	Kpl/laatikko	Paino[kg]
PISB160G-B	100	80	110	160	100	168	42	70	8	10	4	2	5	2.9
PISB260G-B	100	80	110	260	100	168	42	70	8	10	4	2	4	3.7

Kestävyyden ominaisarvot - Puu-betoni liitos

Mitat

Viite	Pilarikengän kapasiteetti
	Kestävyyden ominaisarvot - Puu-betoni liitos
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]
	Pylväässä		Betonissa		R1,k	R₂,ₖ			R₃,ₖ[kN]			R4,k (2)[kN]
	Määrä	Tyyppi	Määrä	Tyyppi		Tapin pituus[mm]			Tapin pituus[mm]			Tapin pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		80	100	120	80	100	120	80	100	120
PISB160G-B	4	Ø8	2.0	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)
PISB260G-B	4	Ø8	2.0	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)

Yhdistetty kuormitus:

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

* Katso Simpson Strong-Tie ankkuri -tuotevalikoima sopiville ankkureille. Tyypillisiä ankkuriliuoksia ovat WA, BOAXII, AT-HP, SET-XP, riippuen betonista, välimatkoista ja reunaetäisyydestä.

Asennus

Kiinnittäminen

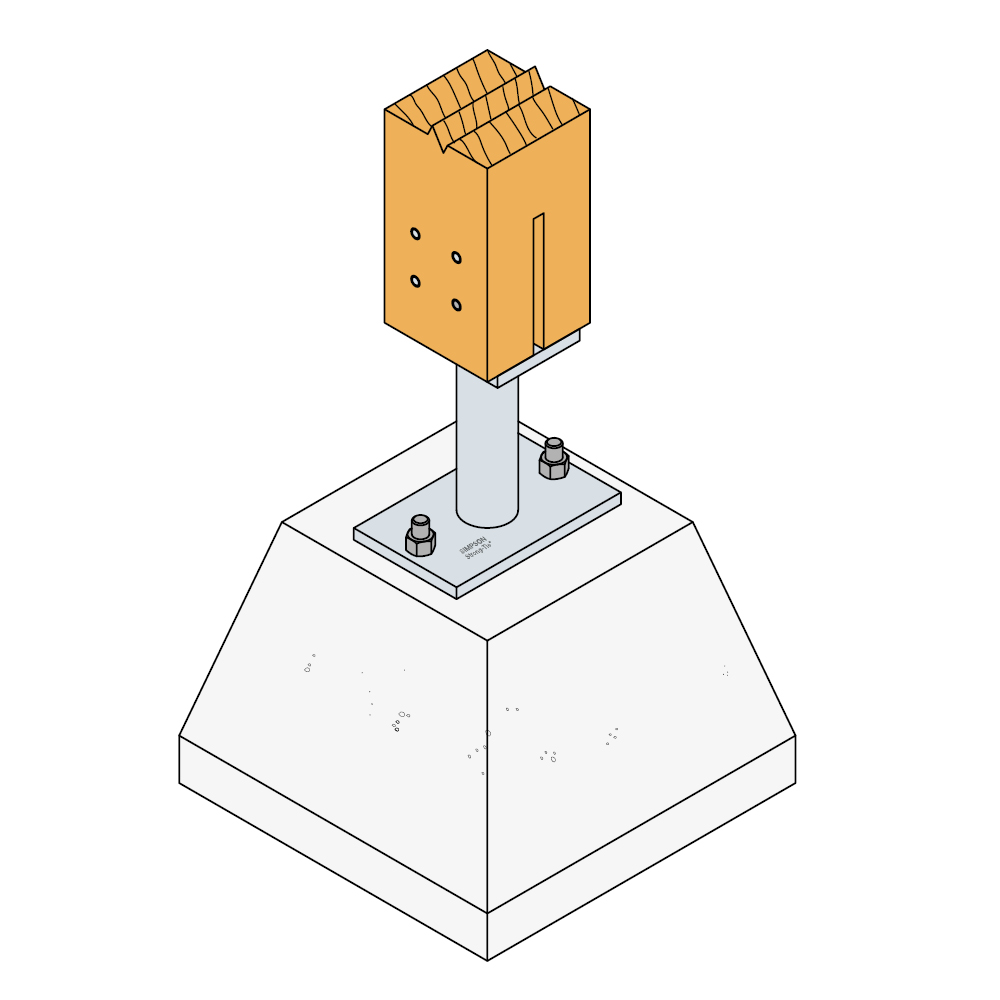

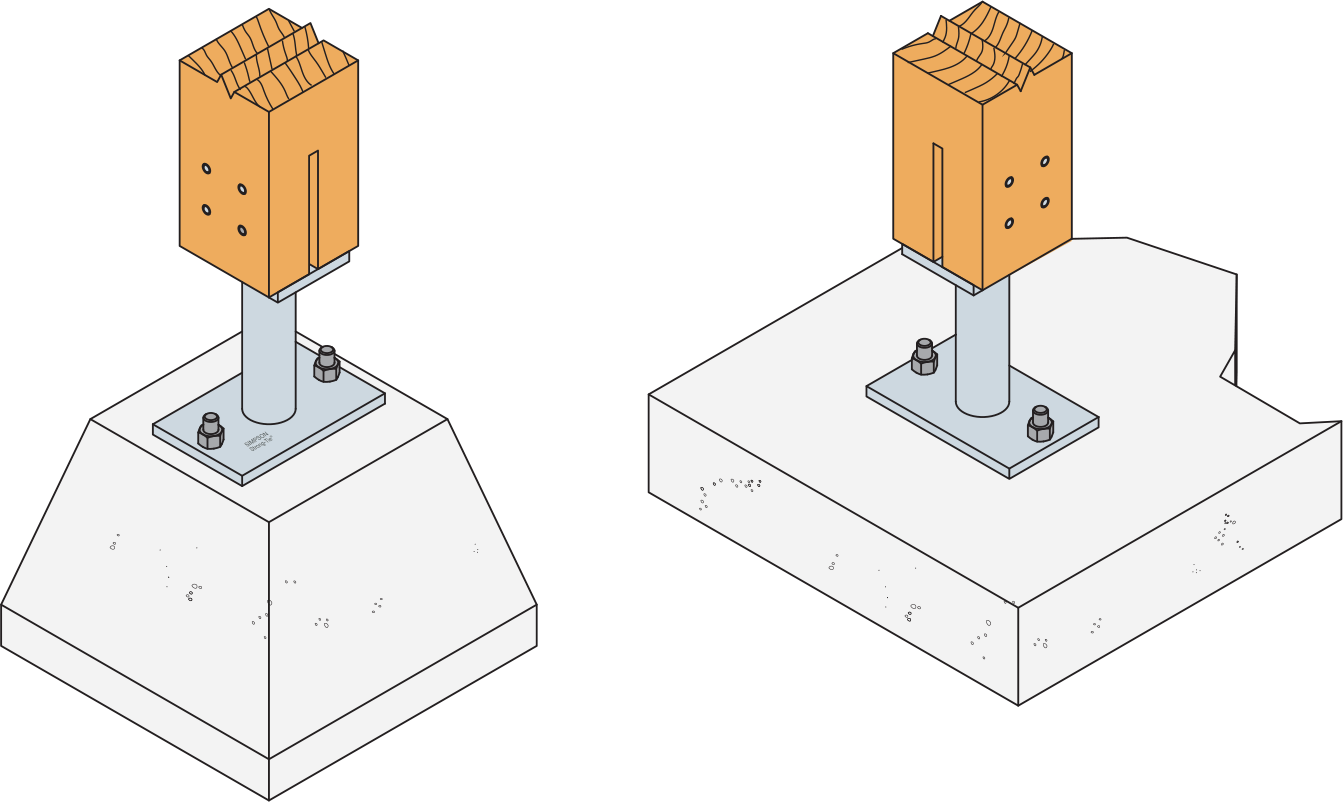

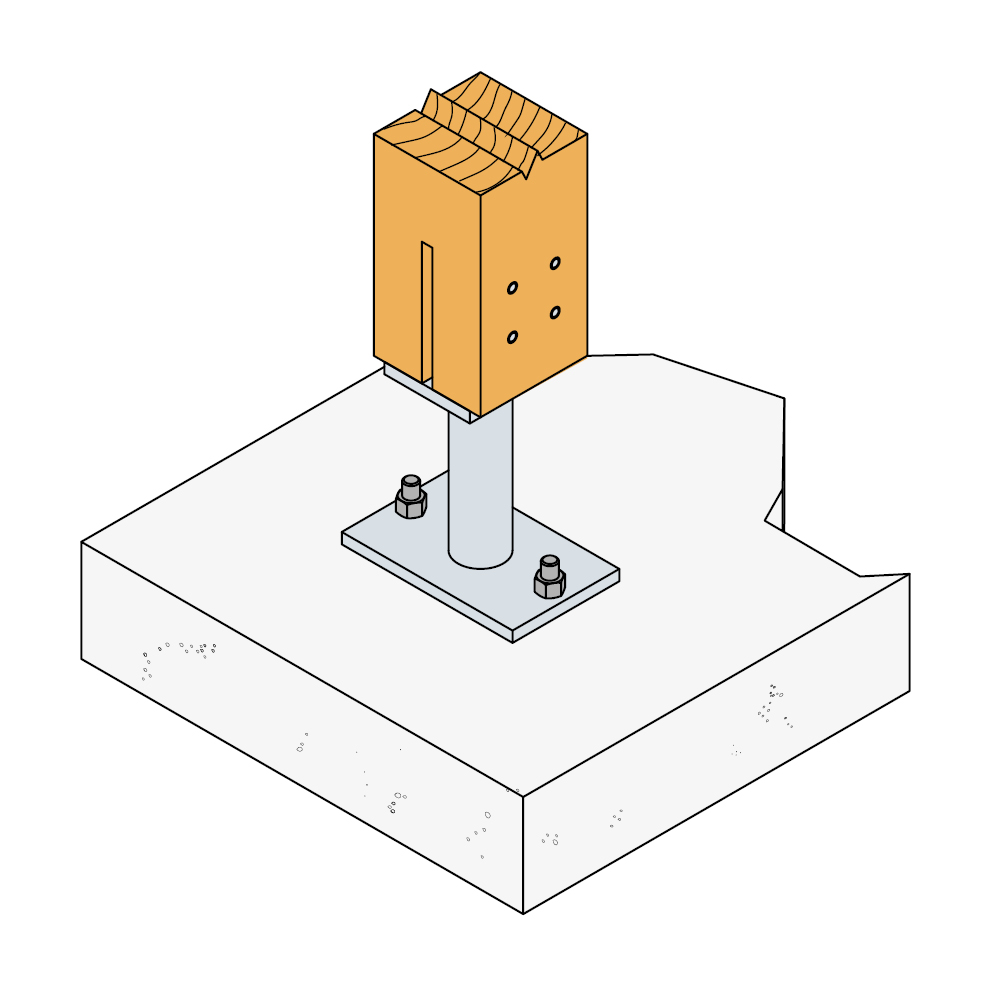

PISB- pilarikengät kiinnitetään betoniin M12- tai M16-pulteilla.
Liimapuupilarin pohjaan tehdään 9–10 mm leveä ura, johon kiinnike kiinnitetään neljällä M8- tai kahdella M12- kuumasinkityllä vaarnalla, joiden pituus vastaa pilarin leveyttä
