STDG
Teräsvaarna kuumasinkitty
Terästangosta valmistettu teräsvaarna, halkaisija 6, 8, 10, 12, 16 tai 20 mm. Päistä viistetyistä vaarnoista on saatavana useita eri pituuksia. Vaarnojen nimissä on STDG-tunnus ja sen jälkeen d × L millimetreinä.
G = Kuumasinkitty (käyttöluokka 3)
Teräsvaarnoja käytetään puuosien ja piilokiinnikkeiden liitoksissa, joissa teräs- tai alumiinilevyt jäävät puuosien sisään.
CE-merkitty
Käyttöluokka 3
Outdoor
Hot Dip Galvanized
Tuotteen yksityiskohdat
Kuvat

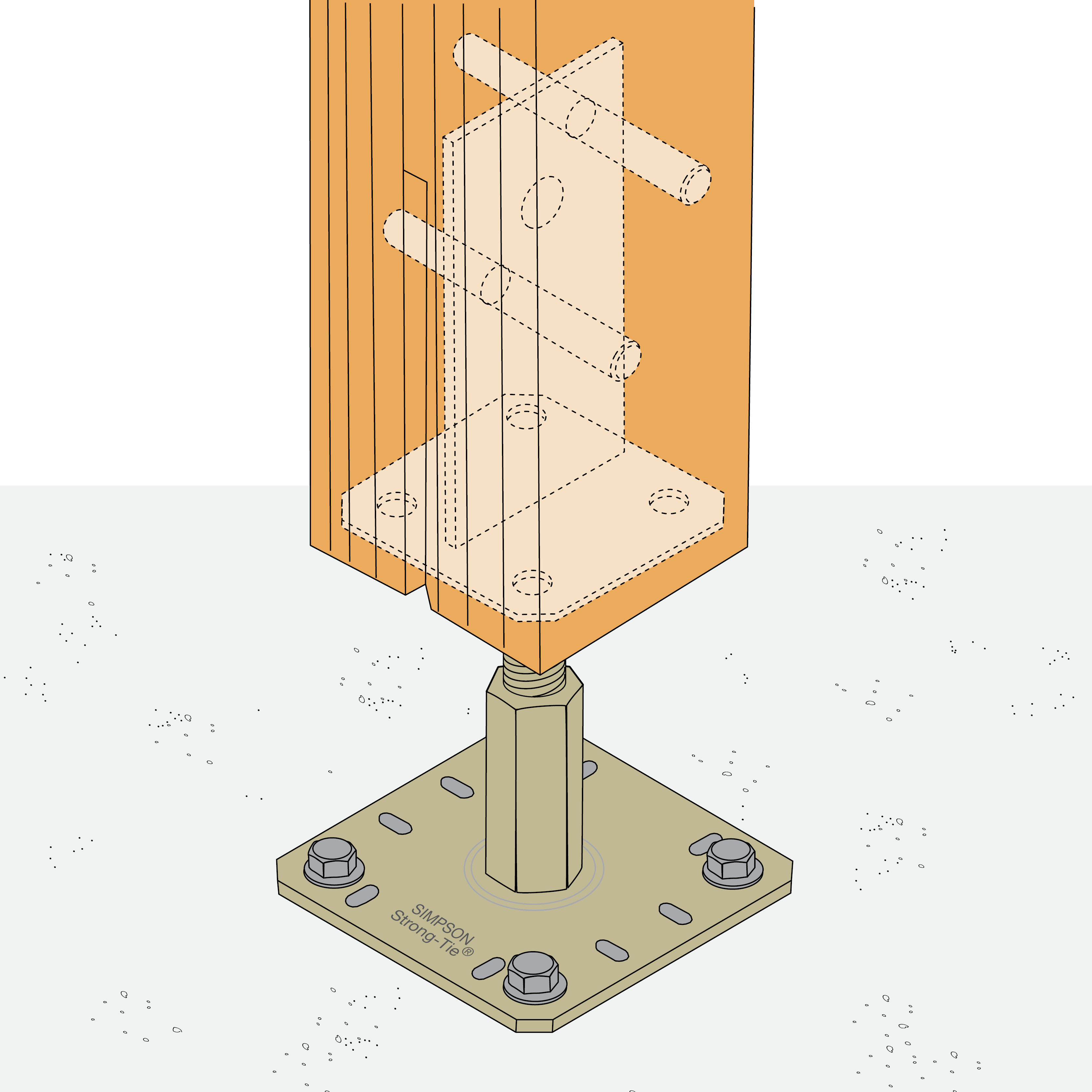

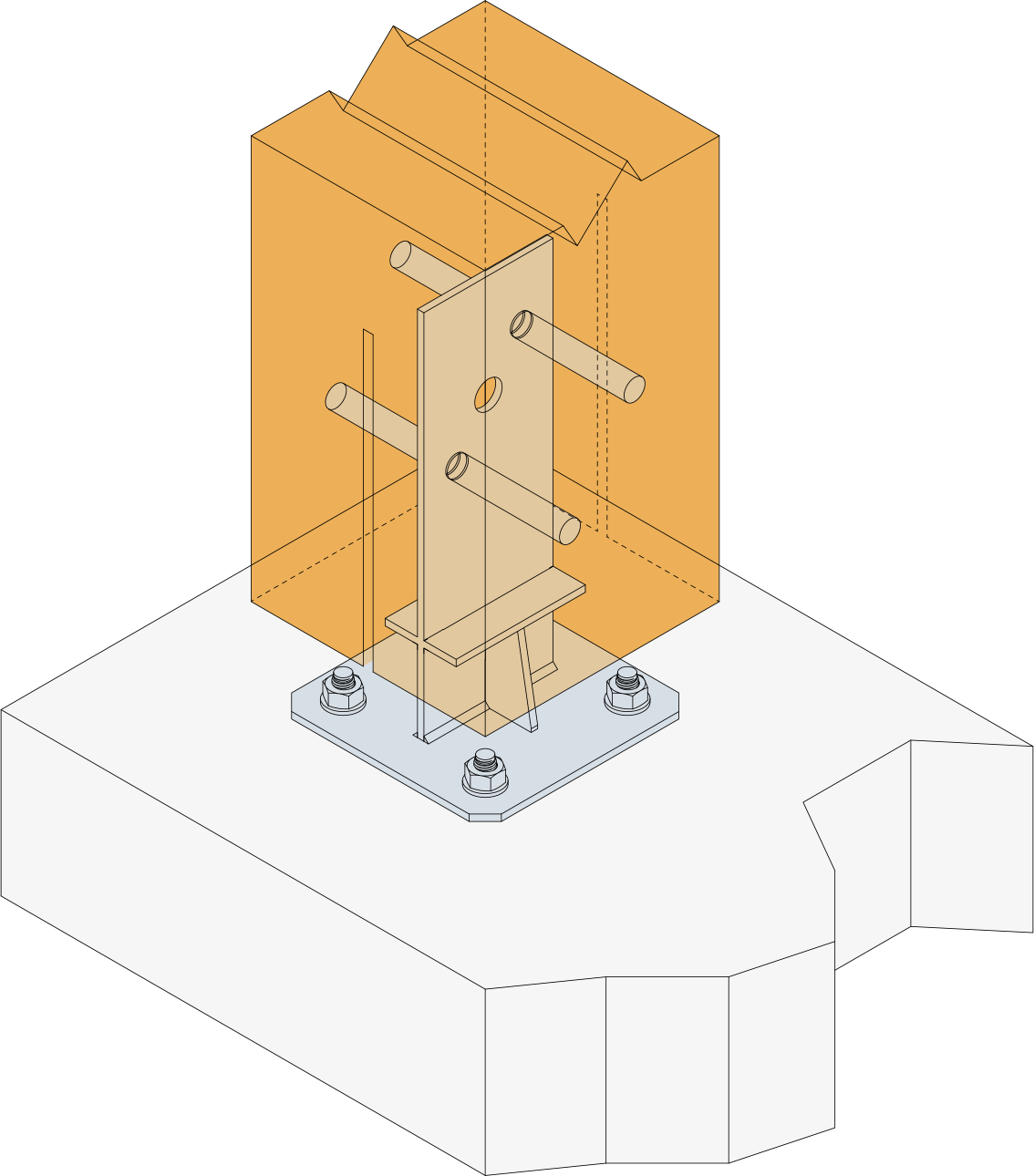

2 dowels

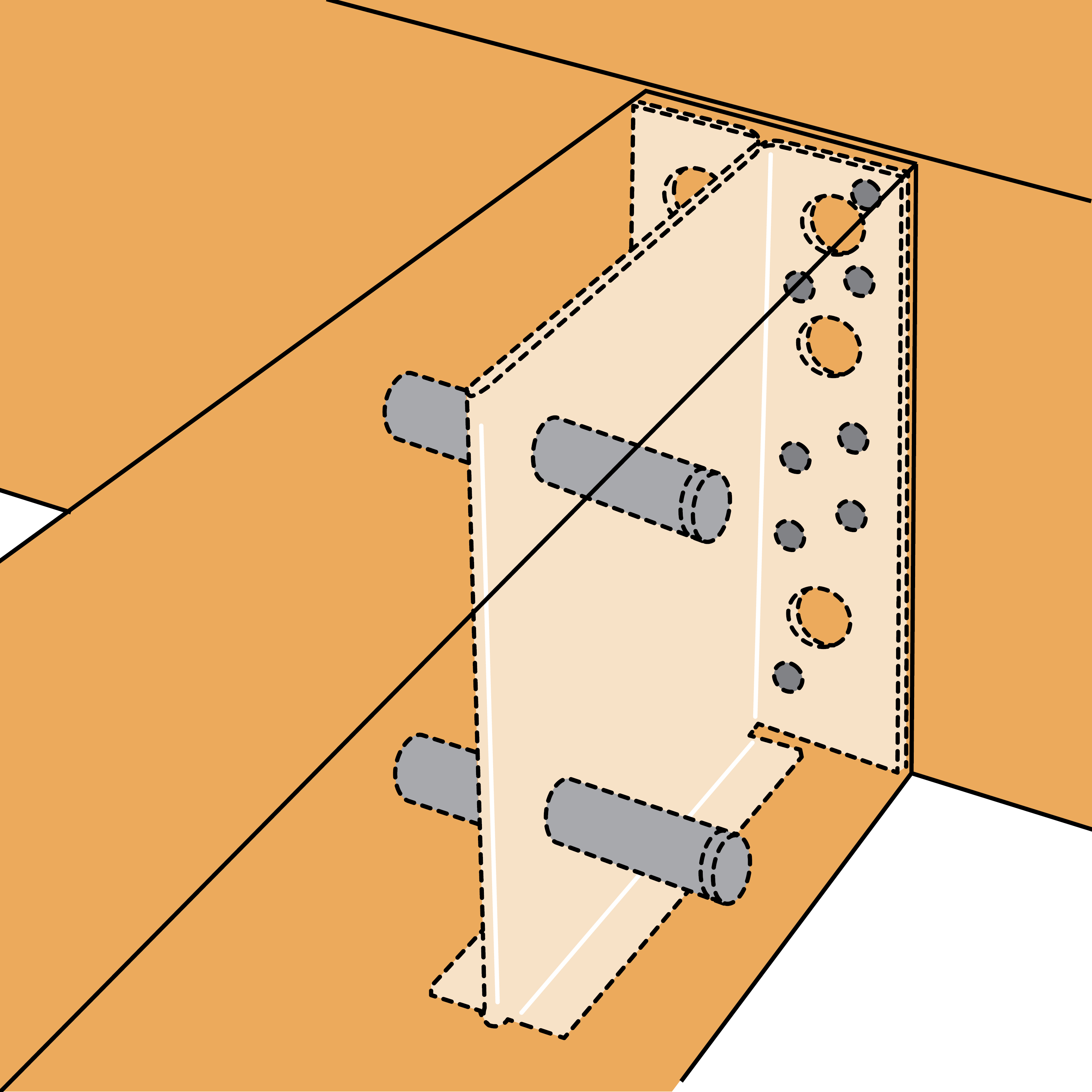

Joist connection

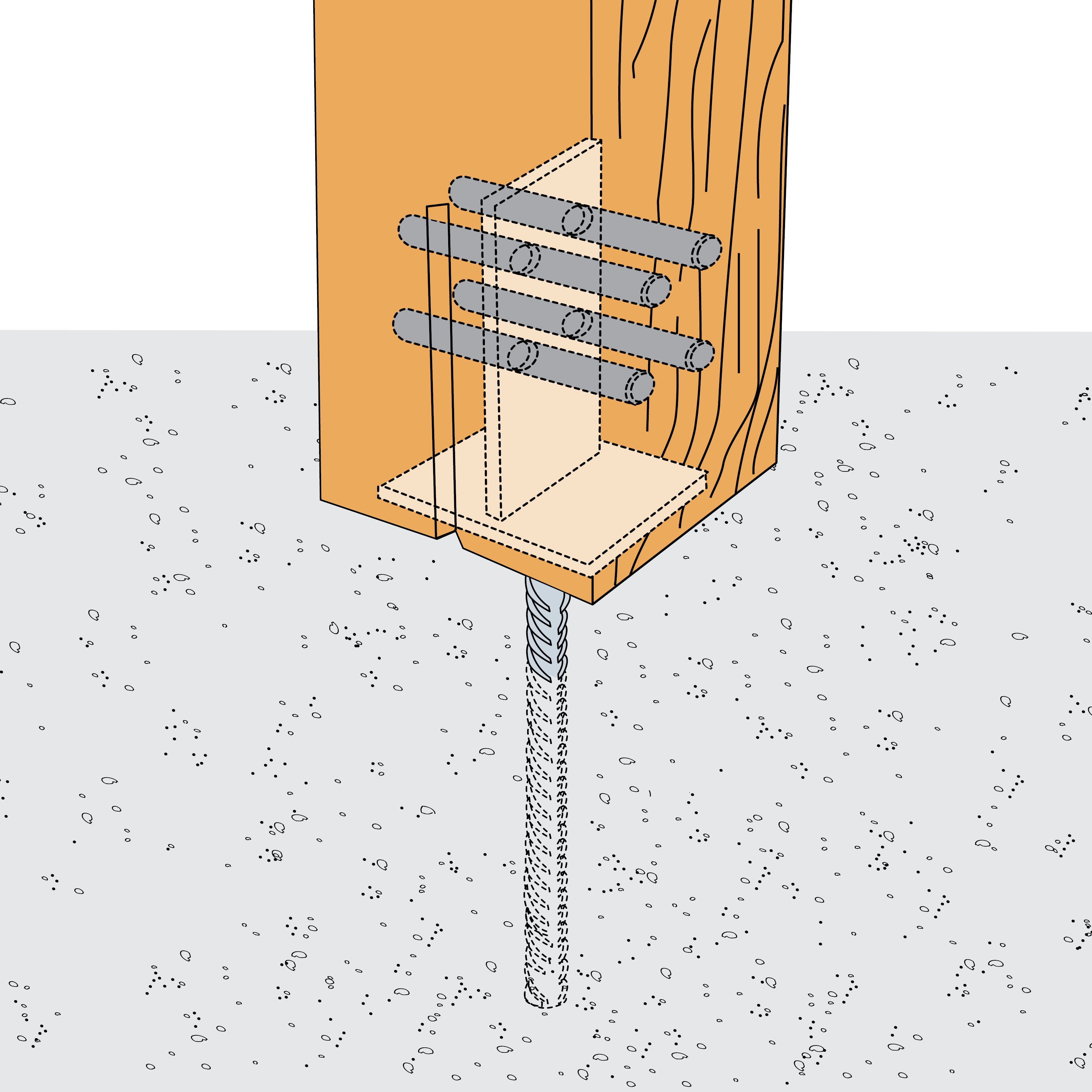

Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat ja ominaisarvot
Mitat
| Viite | Other dimensions data | |||||
|---|---|---|---|---|---|---|
| DB nr. | NOBB nr. | Mitat ja ominaisarvot[mm] | Kpl/ltk | Paino[kg] | ||
| d | L | |||||
| STD8X65G-B | 1252320 | 43811085 | 8 | 65 | 100.0 | 0.026 |
| STD8X80G-B | 1252324 | 43811112 | 8 | 80 | 100.0 | 0.032 |
| STD8X90G-B | 1252327 | 43811138 | 8 | 90 | 100.0 | 0.036 |
| STD8X100G-B | 1252329 | 43810964 | 8 | 100 | 100.0 | 0.042 |
| STD8X115G-B | 1252332 | 43810983 | 8 | 115 | 100.0 | 0.046 |
| STD8X120G-B | 1252334 | 43811002 | 8 | 120 | 100.0 | 0.046 |
| STD8X140G-B | 1252354 | 43811021 | 8 | 140 | 100.0 | 0.056 |
| STD12X65G-B | 1252358 | 43810881 | 12 | 65 | 100.0 | 0.056 |
| STD12X80G-B | 1252364 | 43810900 | 12 | 80 | 100.0 | 0.074 |
| STD12X90G-B | 1252366 | 41720212 | 12 | 90 | 100.0 | 0.08 |
| STD12X100G-B | 1252367 | 43810756 | 12 | 100 | 100.0 | 0.091 |
| STD12X115G-B | 1252368 | 43810775 | 12 | 115 | 100.0 | 0.1 |
| STD12X120G-B | 1252369 | 43810794 | 12 | 120 | 100.0 | 0.11 |
| STD12X140G-B | 1252371 | 43810824 | 12 | 140 | 100.0 | 0.12 |
Asennus
Asennus
2 dowels
Joist connection
Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.
