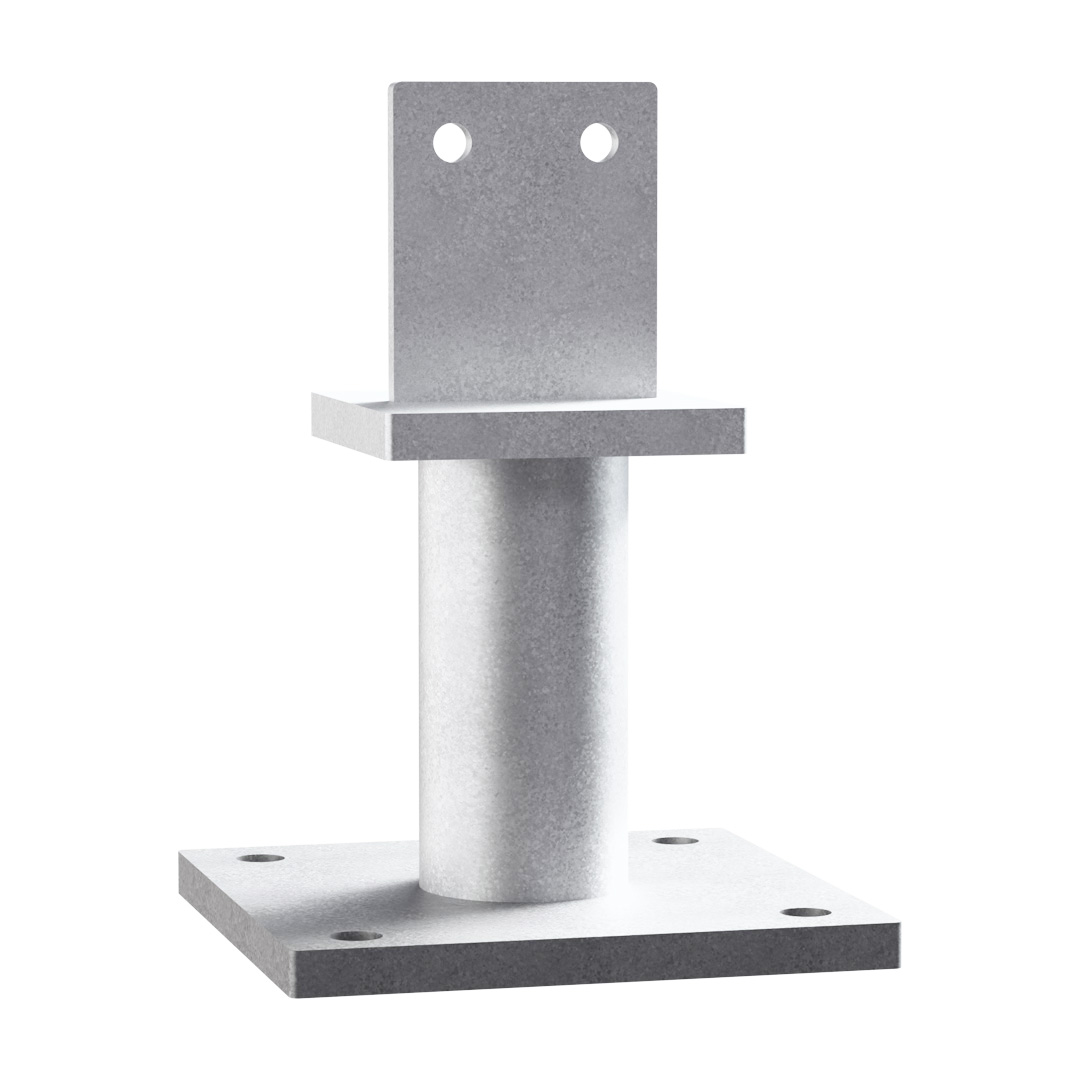

PISBMAXI
Pilarikenkä
Näitä pilarikenkiä käytetään tukemaan liimapuupilareita, joiden leveys on vähintään 80 mm. Nämä pilarikengät voivat vastaanottaa puristusta, vetoa sekä vaakasuuntaista kuormitusta.
Pilarikengän putki, halkaisija: 70 mm.
CE-merkitty
Tekninen hyväksyntä
Acier galvanisé à chaud
Käyttöluokka 3
Outdoor
EPD
Tuotteen yksityiskohdat
Kuvat

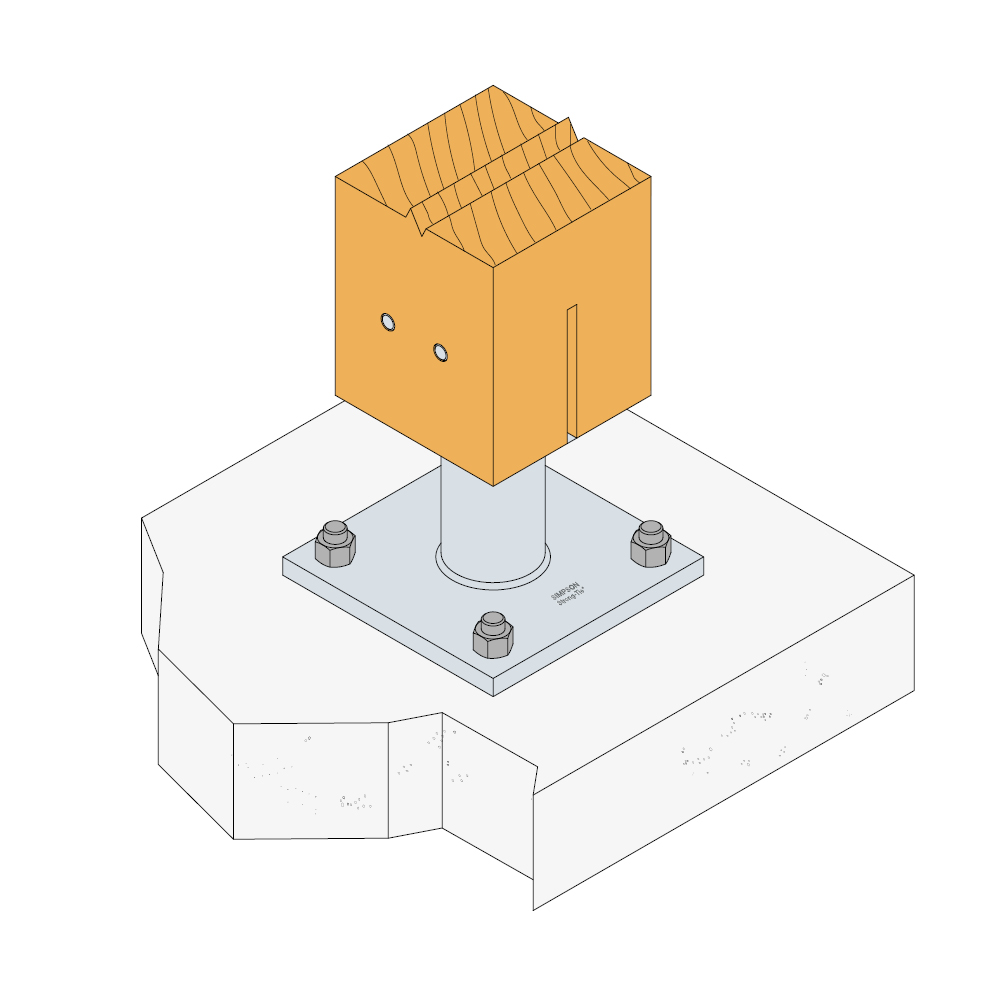

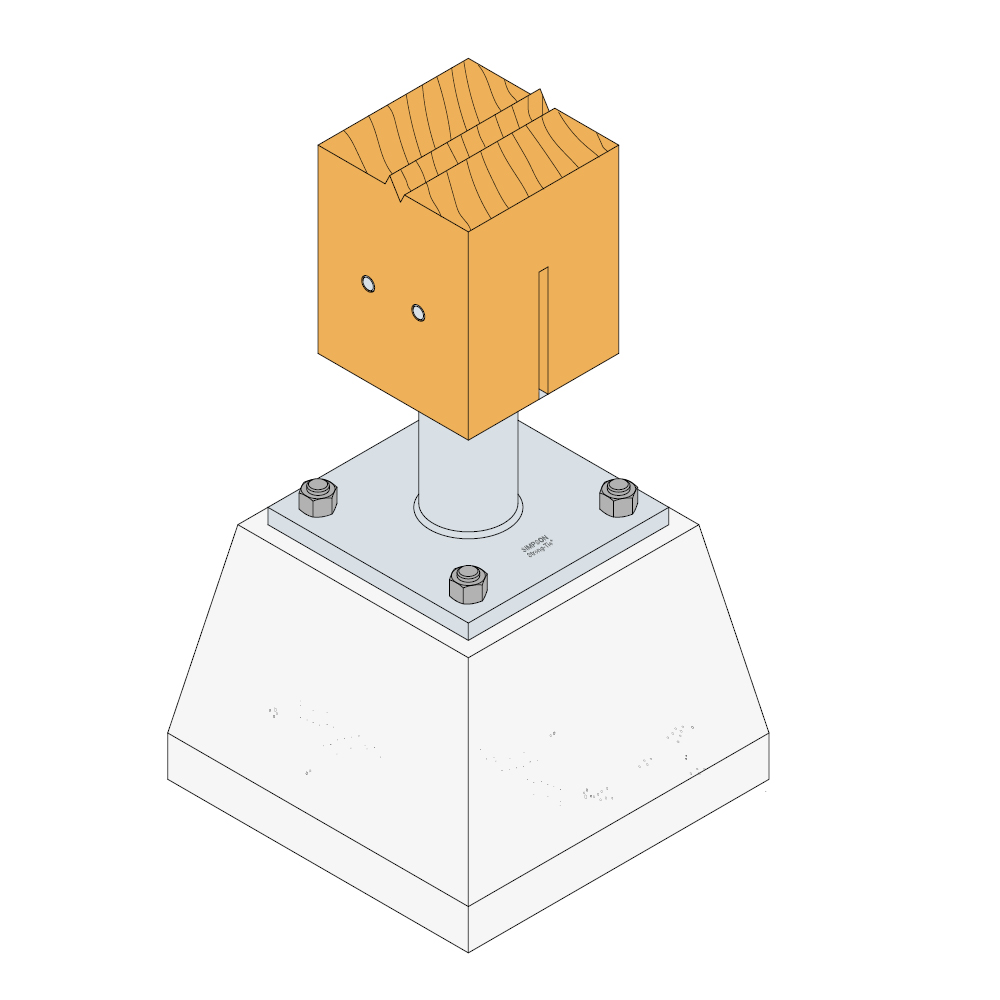

PISBMAXI-liitos
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat
| Viite | Mitat | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Ylälevyn reiät | Pohjalevyn reiät | |||||||||||
| Kpl/laatikko | Paino[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | G[mm] | H[mm] | F[mm] | t₂[mm] | Pyöreä | Pyöreä | |
| Ø13[mm] | Ø17 | |||||||||||||
| PISBMAXIG-B | - | 8.1 | 120 | 120 | 105 | 200 | 200 | 148 | 70 | 90 | 8 | 15 | 2 | 4 |

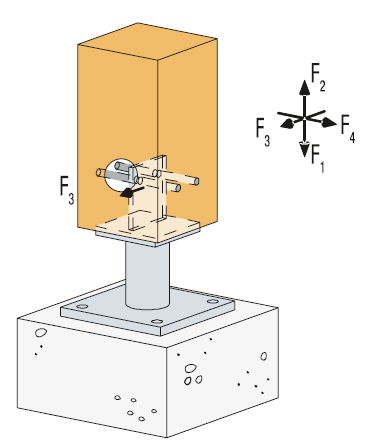

Kestävyyden ominaisarvot - Puu-betoni liitos
Mitat
| Viite | Pilarikengän kapasiteetti | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos | ||||||||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot[kN] | |||||||||||||
| Pylväässä | Betonissa | R1,k | R₂,ₖ | R₃,ₖ[kN] | R4,k (2)[kN] | |||||||||
| Määrä | Tyyppi | Määrä | Tyyppi | Tapin pituus[mm] | Tapin pituus[mm] | Tapin pituus[mm] | ||||||||
| 120 | 140 | 160 | 120 | 140 | 160 | 120 | 140 | 160 | ||||||
| PISBMAXIG-B | 2 | Ø12 | 4.0 | Ø16* | min (272.2 ; 256.9/kmod) | 34.5 | 38.5 | 42.1 | min (22.5 ; 14.1/kmod) | min (25.2 ; 14.1/kmod) | min (27.5 ; 14.1/kmod) | 7.7 | 9.9 | 12.3 |
b = puun leveys [mm]
Yhdistetty kuormitus:
* Katso Simpson Strong-Tie ankkuri -tuotevalikoima sopiville ankkureille. Tyypillisiä ankkuriliuoksia ovat WA, BOAXII, AT-HP, SET-XP, riippuen betonista, välimatkoista ja reunaetäisyydestä.
Asennus
Asennus

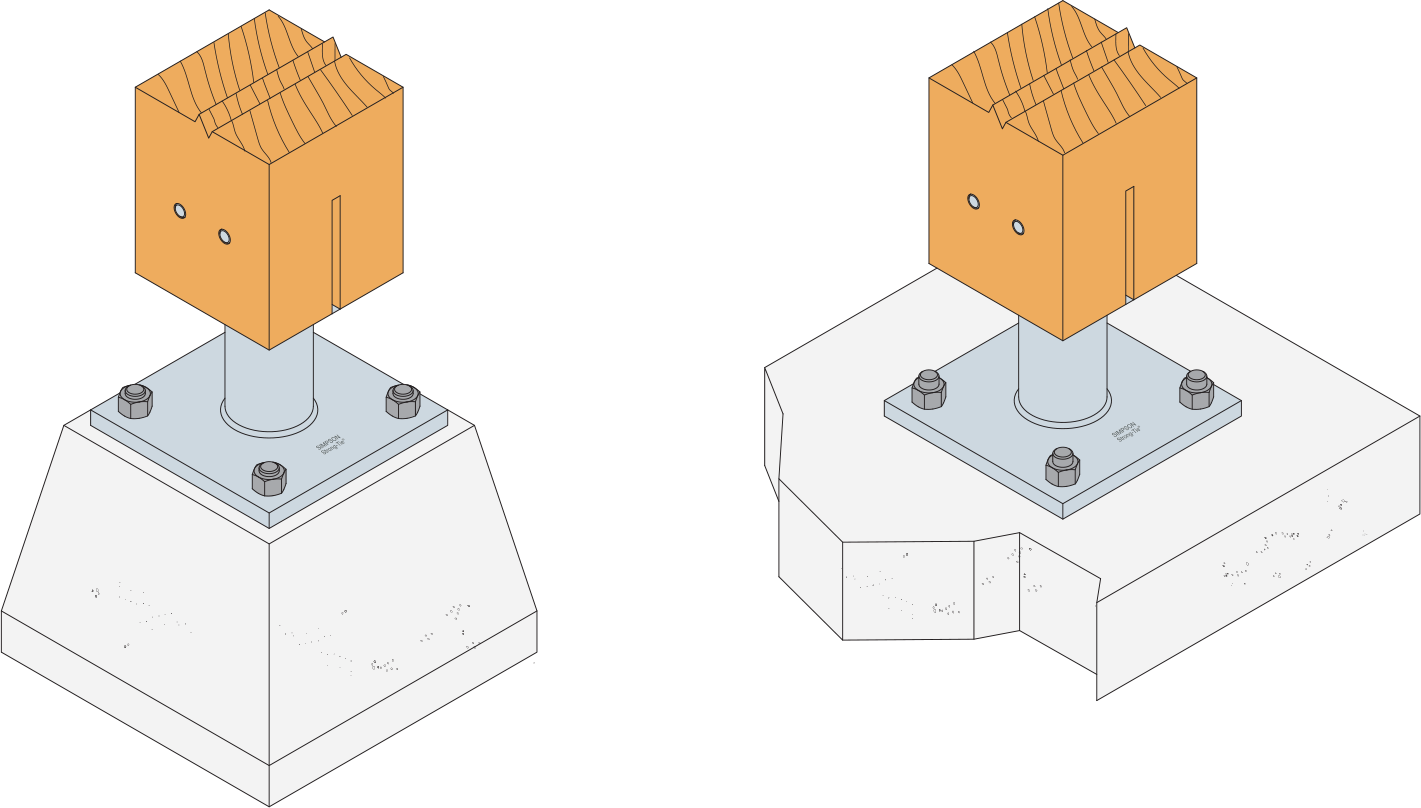

PISBMAXI-liitos
CAD- ja BIM-kirjasto
2D
PISBMAXIG-B
-
-
-
-
3D
PISBMAXIG-B
-
-
-
-
-
3D Simplified
