PPL

Pilarikenkä

PPL-pilarikenkiä käytetään tuettaessa leveydeltään tai läpimitaltaan vähintään 100 mm:n puupilareita. Pilarikengän harjaterästanko tai putki valetaan betoniin. Etäisyys pilarin pohjalevystä betonin yläpintaan ei saa olla suurempi kuin 250 mm PPL-pilarikenkää käytettäessä.

Tekniset tiedot
CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
EPD
EPD
Käyttöluokka 3
Käyttöluokka 3
Saatavila Connector Selectorista
Saatavila Connector Selectorista

Tuotteen yksityiskohdat

Kuvat

PPL installer.jpg

Ominaisuudet

Materiaali

  • Teräslaatu:
    Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
    Putket: S220JR  EN10025:2004
  • Korroosiosuoja:
    kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan

Hyödyt

  • Pilarin alapää nousee irti betonista, mikä pienentää kapillaarisesti nousevan veden pilarille aiheuttamaa kosteusriskiä

Sovellus

Liitos

  • Puupilarit
  • Pilarikengän putki valetaan betoniin

Käyttötarkoitus

  • Käytetään pilareiden tukemiseen esimerkiksi autokatoksissa, pergoloissa, terasseilla
  • Pilarikenkien käyttökohteena on puupilarin alapään nostaminen irti betonista, mikä pienentää kapillaarisesti nousevan veden pilarille aiheuttamaa kosteusriskiä

Tekniset tiedot

Mitat

Mitat

Mitat
ViiteMitat
MuuMitat ja ominaisarvot[mm]Ylälevyn reiät
Kpl/laatikkoPaino[kg]A[mm]B[mm]D[mm]E[mm]F[mm]G[mm]F[mm] t₂[mm]Pyöreä
Ø6.5[mm]
PPL80G101.680807070510381056

Kestävyyden ominaisarvot

ViitePilarikengän kapasiteetti
Kestävyyden ominaisarvot - Puu-betoni liitos
LiitoskiinnikkeetKestävyyden ominaisarvot[kN]
PylväässäR1,kR₂,ₖR₃.ₖ = R₄.ₖ
MääräTyyppi
PPL80G4Ø6,0x6057.1/kmod7.6min (2.7 ; 2.5/kmod)

Yhdistetty kuormitus:

\sum\frac{F_{i,d}} {R_{i,d}}\le1

Asennus

Asennus

Kiinnittäminen

  • Pilarikenkä kiinnitetään pilarin pohjaan kahdella ruuvilla. Lisäksi se kiinnitetään neljällä täyskierteisellä 6,0x60 -puuruuvilla alle 45 asteen kulmaan

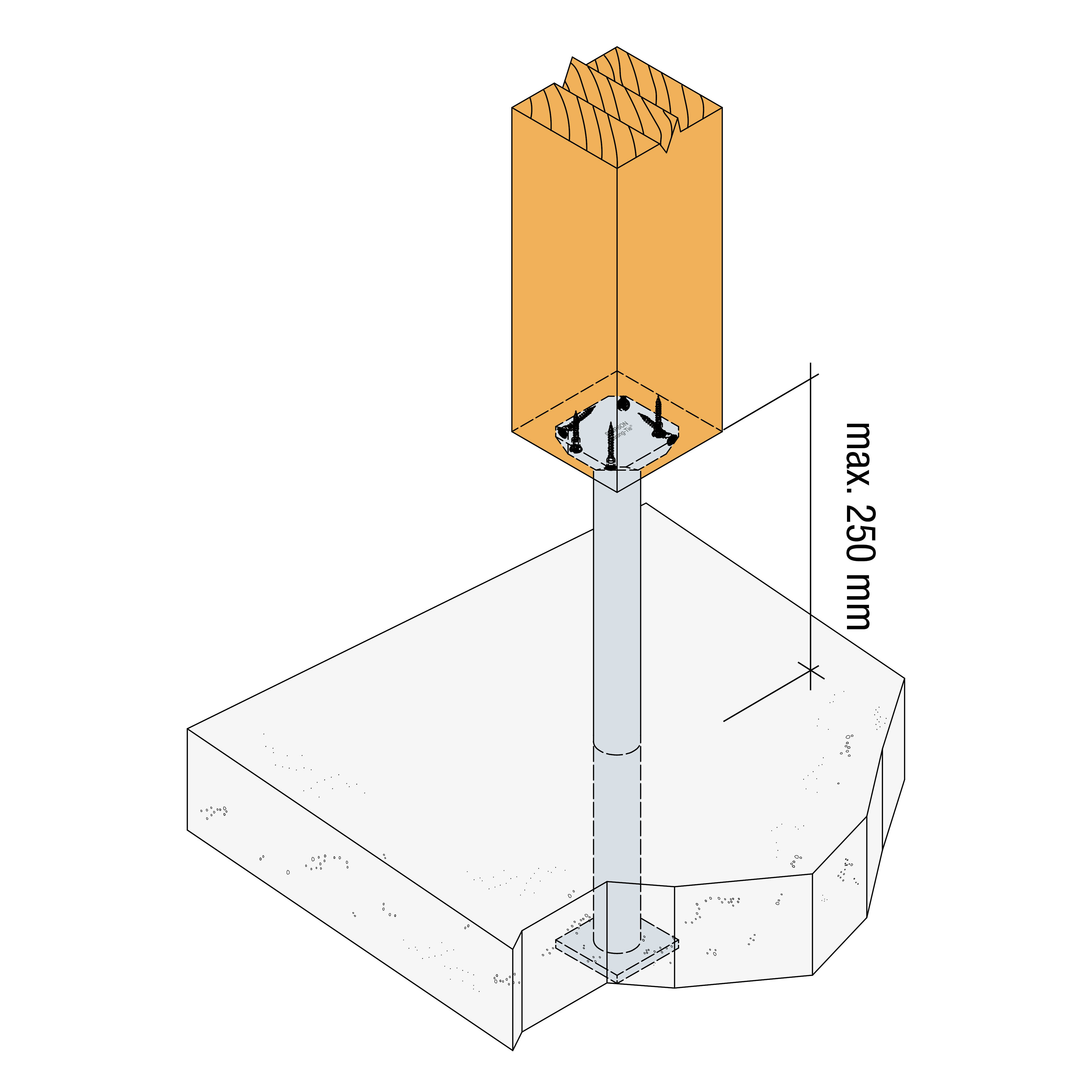

PPL installer.jpg

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e07-0285-07.pdf
product.doc.history.none

Eurooppalainen tekninen arviointi (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
