PIG
Pilarikenkä, tyyppi I

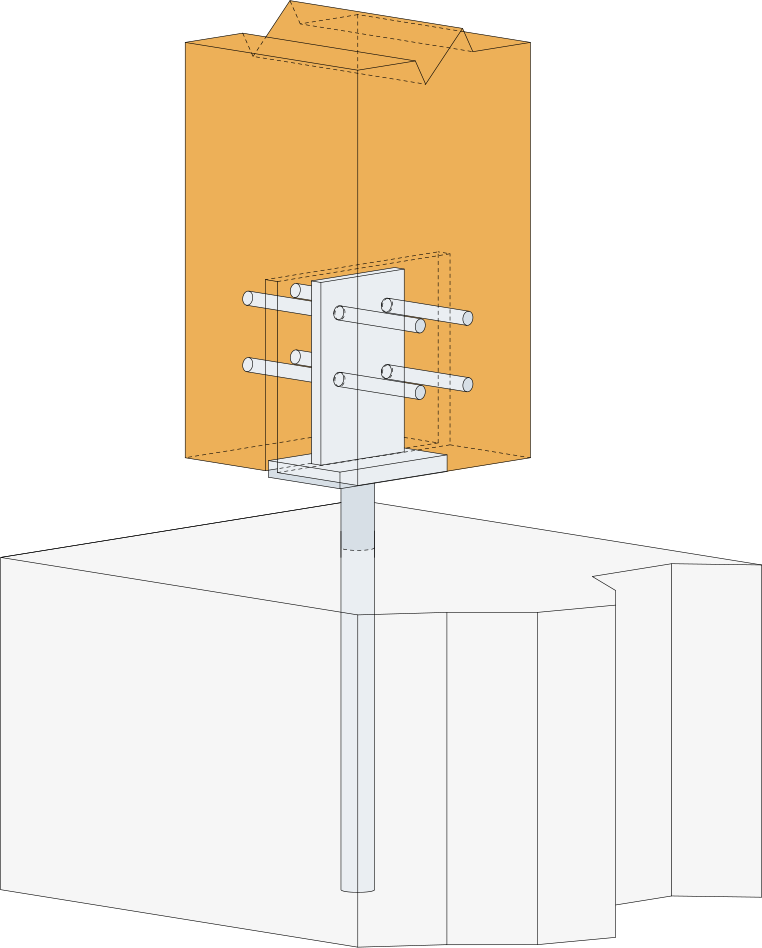

PI-pilarikenkiä käytetään tuettaessa vähintään 60 mm leveitä puupilareita. Pilarikengän harjaterästanko tai putki valetaan betoniin. Etäisyys pilarin pohjalevystä betonin yläpintaan ei saa olla suurempi kuin 50 mm PI-pilarikenkää käytettäessä.
Nämä pilarikengät voivat kantaa puristusta, vetoa ja vaakasuuntaista kuormitusta.
CE-merkitty
Tekninen hyväksyntä
Outdoor
EPD
Acier galvanisé à chaud
Käyttöluokka 3
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat
| Viite | Mitat | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Ylälevyn reiät | |||||||||
| Kpl/laatikko | Paino[kg] | A[mm] | B[mm] | C[mm] | F[mm] | G[mm] | H[mm] | F[mm] | t₂[mm] | Pyöreä | |
| Ø8.5[mm] | |||||||||||
| PIG | 10 | 1.4 | 90 | 60 | 110 | 250 | 20 | 70 | 8 | 10 | 4 |
Kestävyyden ominaisarvot
Mitat
| Viite | Pilarikengän kapasiteetti | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos | |||||||||||||||
| Kestävyyden ominaisarvot[kN] | |||||||||||||||
| R1,k | R₂,ₖ | R₃,ₖ | R4,k | ||||||||||||
| Pylvään leveys (mm)[mm] | Pylvään leveys (mm)[mm] | Pylvään leveys (mm)[mm] | Pylvään leveys (mm)[mm] | ||||||||||||
| 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 160 | 60[mm] | 80[mm] | 100[mm] | 120[mm] | 140[mm] | ||
| PIG | 54.5/kmod | 13.8 | 16 | 18.7 | 20.7 | min (9.4 ; 7.9/kmod) | min (10.9 ; 7.9/kmod) | min (12.7 ; 7.9/kmod) | 7.9/kmod | 6.3/kmod | 3.1 | 4.1 | min (5.9 ; 5.3/kmod) | min (7.9 ; 5.4/kmod) | min (9.4 ; 5.7/kmod) |
Yhdistetty kuormitus:
Asennus
Asennus
