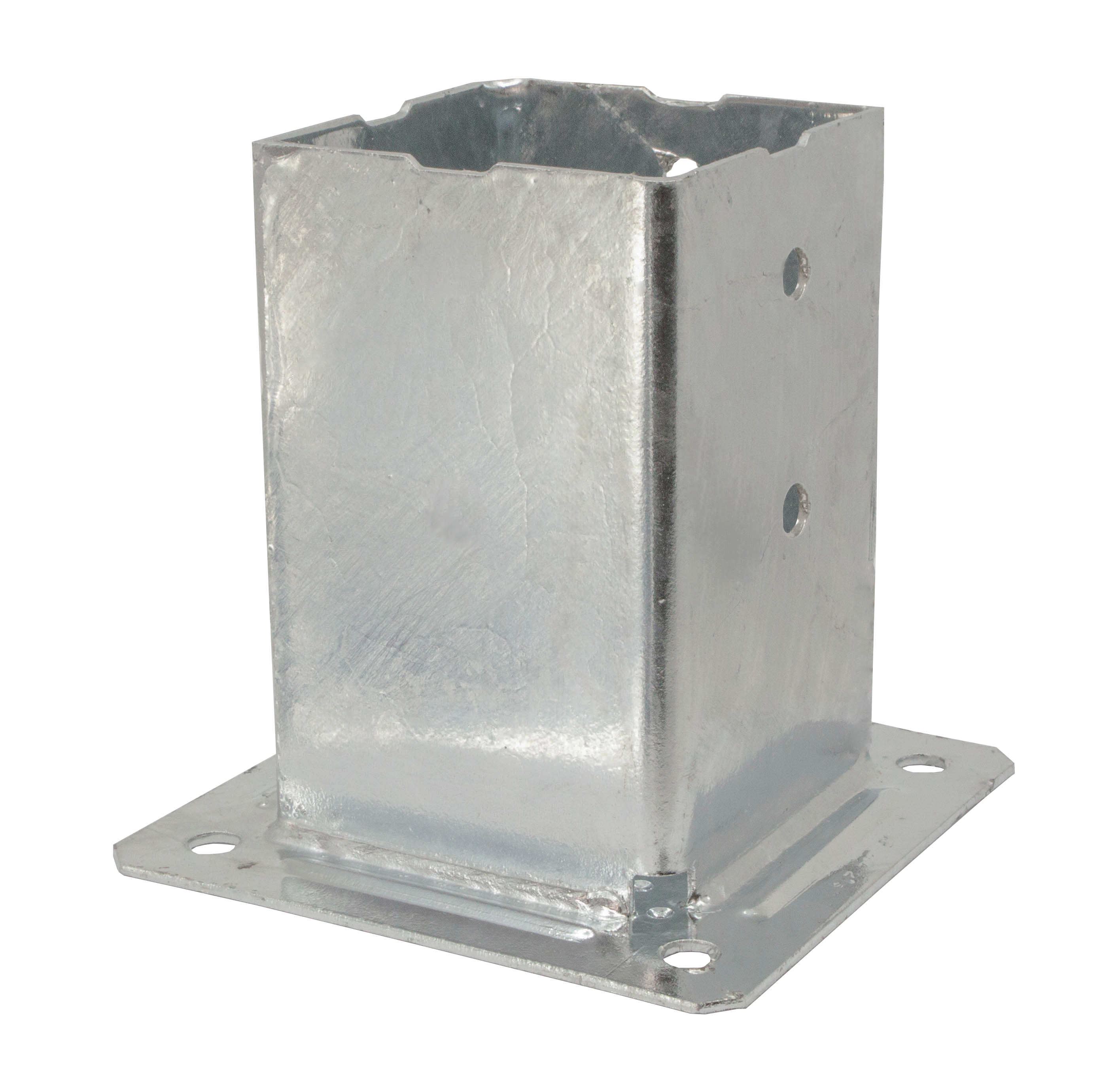

PPJBT

Puutarhapylväiden jalustat

PPJBT are recommended for creating small structures such as garden fences. Very easy to disassembled, they are particularly suitable for temporary structures. PPJBT must be bolted.


Tekniset tiedot
Käyttöluokka 3
Käyttöluokka 3
EPD
EPD
Outdoor
Outdoor
Acier galvanisé à chaud
Acier galvanisé à chaud

Tuotteen yksityiskohdat

Kuvat

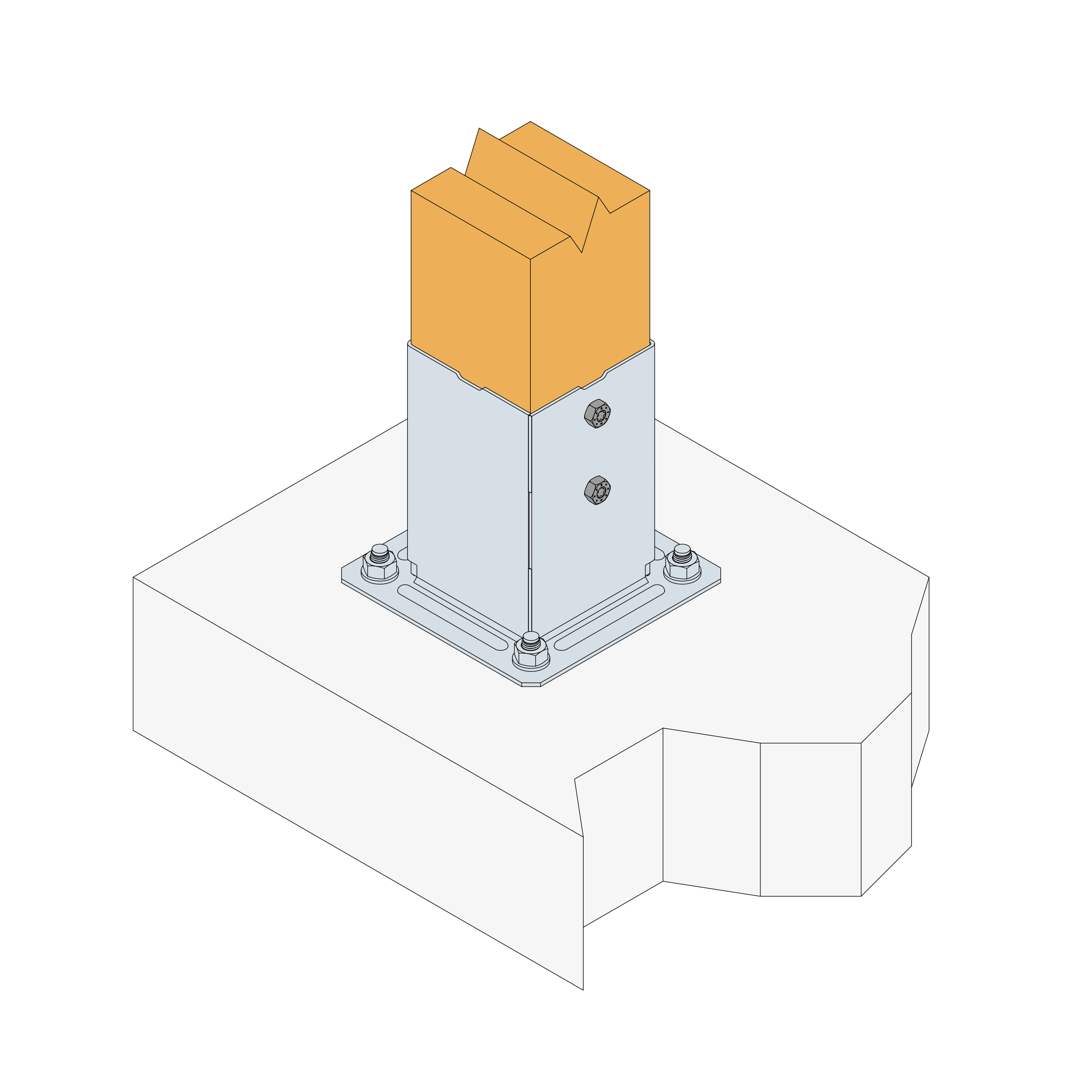

PPJBT70 montage
Fences on rigid support
Light structures on rigid dupport
Fences on rigid support

Ominaisuudet

Materiaali

  • Acier DD11 suivant NF EN 10111,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur corps : 2 à 3 mm selon les modèles,
  • Épaisseur platine : 2,5 à 3 mm selon les modèles.

Hyödyt

  • Platine d'épaisseur 2,5 mm renforcée : grande résistance à la déformation,
  • Angles de la platine découpés pour plus de sécurité,
  • Compatible avec les sections de poteau courantes du marché.

Sovellus

Liitos

  • Porteur : béton, acier, bois massif, lamellé-collé, bois composite...
  • Porté : bois massif, lamellé-collé, bois composite...

Käyttötarkoitus

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Mitat ja ominaisarvot
Mitat ja ominaisarvot
ViiteMitat
Mitat ja ominaisarvot[mm]ReiätMuu
A[mm]B[mm]C[mm]D[mm]E[mm]Putken paksuus[mm]Levyn paksuus[mm]YläosaLevyPaino[kg]
∅11Ø12
PPJBT71G711507115015022441.2
PPJBT96G961509615015022441.5

Asennus

Asennus

Kiinnittäminen

Pylväs:

  • Pultit Ø10
  • Ruuvit Ø 10 mm.
  • SSH Ø10

Levy:

  • Mekaaninen ankkuri: WA M10-78/5 tappi, LAG 10-80 ruuvi, SSH Ø10
  • Kemiallinen ankkuri: AT-HP-hartsi + LMAS M10-120/25 kierretanko.

Mise en garde

La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent...). Les structures doivent également être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force...).

PPJBT70 montage
Fences on rigid support
Light structures on rigid dupport
Fences on rigid support

Sertifiointi

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
