Ruuvit
SDWS

Structural Wood Screw for outdoor use

The Strong-Drive® SDWS screw is a high-strength structural wood screw for outdoor use (double barrier coating) specifically designed for fastening multi-ply wood members together.

Tekniset tiedot
CE-merkitty
CE-merkitty
Revêtement double barrière
Revêtement double barrière
Outdoor
Outdoor
Käyttöluokka 3
Käyttöluokka 3
Fastener Designer
Fastener Designer

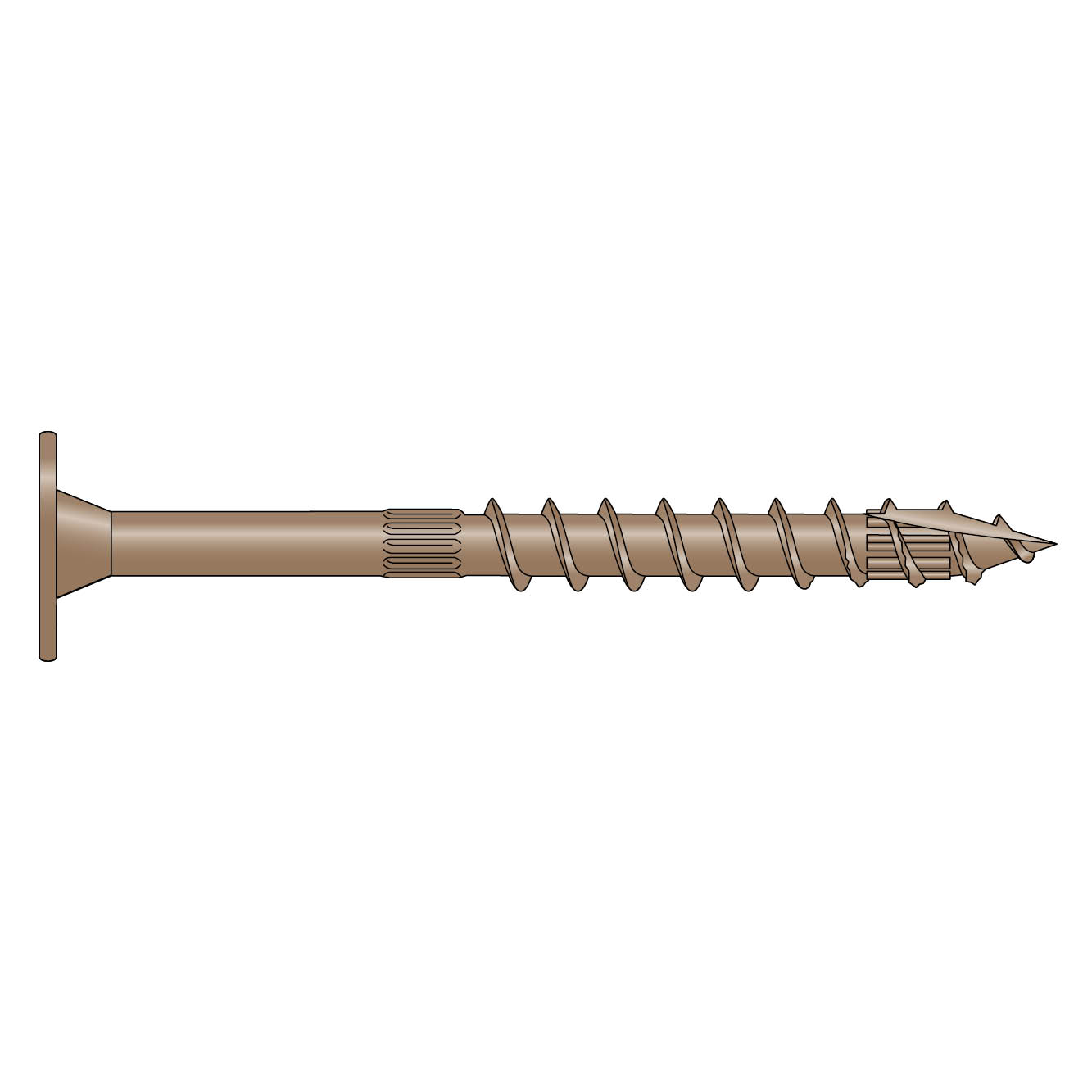

SDWS Main Image.jpg

Tuotteen yksityiskohdat

Kuvat

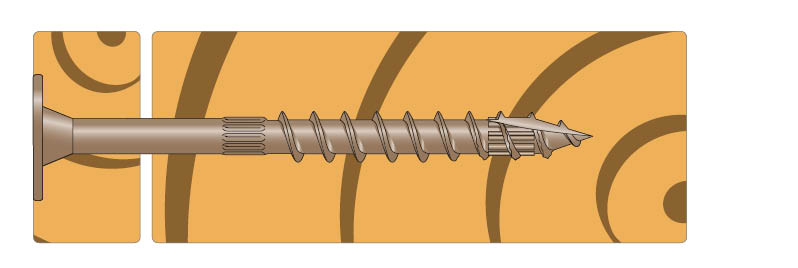

SDWS Installation Image.jpg
Stud wall assembly
Railing fastening

Ominaisuudet

Hyödyt

  • Ei esiporausta tarvita
  • Sama kapasiteetti päästä ja kierteestä
  • helpompi asennus tasaisen pään ansiosta
  • Suuri leikkauslujuus
  • Kahden puuosien kiristys osittaisen kierteen ja suuren pään ansiosta
  • Optimoitu kierteen pituus maksimaaliseen ruuvin tunkeutumiseen
  • Mitat kaiverrettu päähän helpottamaan tunnistamista myös asennuksen jälkeen
  • Alésoir auttaa välttämään ruuvin kuumenemista asennuksen aikana.
  • Kaksinkertainen suojapinnoite mahdollistaa käytön ulkotiloissa

Sovellus

Liitos

  • massiivipuu, komposiitti, liimapuu

Käyttötarkoitus

  • Fastening timber elements

Tekniset tiedot

Tuotteen mitat ruuveille

Mitat

Tuotteen mitat ruuveille
Tuotteen mitat ruuveille
ViiteMitat[mm]
Mitat ja ominaisarvot[mm]
d[mm]L[mm]dₕ[mm]lg[mm]Bit[mm]
SDWS08X75DB87519.437T-40
SDWS08X100DB810019.459T-40
SDWS08X126DB812619.469T-40
SDWS08X151DB815119.469T-40
SDWS08X202DB820219.469T-40
SDWS08X252DB825219.469T-40

Tuotteen ominaisuudet ruuveille

ViiteScrew Parameters
Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm]
Taivutuslujuus - My,ₖ[Nm]Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀°[N/mm²]Tyypillinen läpivetoparametri - fₕₑₐd,ₖ[N/mm²]Tyypillinen vetolujuus - fₜₑₙₛ,ₖ[kN]Tyypillinen vääntölujuus - fₜₒᵣ,ₖ[Nm]
SDWS08X75DB17.413.221.421.424.2
SDWS08X100DB17.413.221.421.424.2
SDWS08X126DB17.413.221.421.424.2
SDWS08X151DB17.413.221.421.424.2
SDWS08X202DB17.413.221.421.424.2
SDWS08X252DB17.413.221.421.424.2

Asennus

Asennus

Railing fastening
Exterior timber element fastening
Exterior timber element fastening
Stud wall assembly

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-h10-0017-issue3.pdf
product.doc.history.show
uk-dop-h10-0017-issue-2.pdf
e92826f07ed8142eece98b2b2e713564ae836408.pdf

Lataukset

  • Structural Fasteners Technical Guide

    Structural Fasteners Technical Guide

    In this technical guide you will find general information, characteristic parameters as well as load capacities for C24 solid timber, GL24h glulam, CLT, steel to wood and boards to wood, for our Solid-Drive range of structural fasteners.
